W-L-2846
Alçıpan Duvardan Geçen 100 mm Elektrik Konduiti F120 Metacaulk Joint Strip / MC150+ Yangın Durdurucu Detayı W-L-2846
Konstrüksiyonlu alçıpan duvarlarda PVC, CPVC, PVC-XFR, ABS, PP-R ve HDPE borular ile PVC RNC/ENT elektrik boruları için F120 yangın durdurucu sistem. Geçiş, Metacaulk Joint Strip ve mastikle kapatılır.
Detay Bilgileri
Sistem Hakkında
W-L-2846 yangın durdurucu detayı, konstrüksiyonlu alçıpan duvarlarda 100 mm (4″) elektrik konduiti ve belirli yanıcı boru türlerinin güvenli geçişleri için geliştirilmiş, sahada kanıtlanmış bir çözümdür. Hastanelerden okullara, konut ve ticari yapılara kadar geniş bir kullanım alanında, yangın bölmelerinin bütünlüğünü korumak ve alev/duman yayılımını sınırlamak amacıyla uygulanır. Geçiş yapılan her Tesisat Deliği, yangın anında hızla risk oluşturan zayıf halkanın başında gelir; bu nedenle doğru seçilmiş ve doğru uygulanmış bir Yangın Durdurucu Sistem, yaşam güvenliği ve varlık korumanın temel unsurlarından biridir.
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) Tarafından Test Edilmiştir. Böylece detayın performansı bağımsız bir Test Lab. tarafından doğrulanmış olur. Sistem, yangın anında ısı ile reaksiyona giren MC Yangın Durdurucu Sargı ve yüksek performanslı Metacaulk yangın durdurucu mastiklerin birlikte çalışmasıyla, Tesisat Deliği çevresinde bütüncül bir sızdırmazlık yaratır. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır; bu detayda hedef F120’dir.
W-L-2846 kapsamında kullanılan başlıca bileşenler; MC Yangın Durdurucu Sargı (Metacaulk Joint Strip) ve Metacaulk markalı mastiklerdir (MC150+, MC1000, MC1200). MC Yangın Durdurucu Sargı, yangında genleşip geçiş yapan tesisat ve Tesisat Deliği arasındaki boşluğu baskılayarak alev/duman geçişini önlemeye yardımcı olur. Metacaulk yangın durdurucu mastikler ise boşluk kenarlarında sızdırmaz ve esnek bir bariyer oluşturarak sürekliliği sağlar. Bu detayda mastik uygulama kalınlığı en az 6 mm olarak öngörülür. Sistem; 100 mm (4″) elektrik konduiti ile birlikte PVC, CPVC, PVC-XFR, ABS, PP-R/PP-RCT, HDPE ve PVC RNC/ENT elektrik boruları gibi yanıcı boru türlerinde kullanılabilir.
Uygulamada başarı için temel adımlar nettir: Önce Tesisat Deliği ve çevresindeki yüzeyler temizlenir, toz ve gevşek parçacıklardan arındırılır. Sonra üreticinin tarifine göre MC Yangın Durdurucu Sargı, boru çevresine sarılır ve gerekli şekilde sabitlenir. Ardından Metacaulk mastik en az 6 mm kalınlıkta, kesintisiz bir tabaka oluşturacak biçimde uygulanır. Tüm birleşimler gözle kontrol edilerek boşluk kalmadığından emin olunur, etiketleme ve kayıt işlemleri tamamlanır.
Bu Detay Neden Uygulanmalıdır?
-
Yangın Kompartıman Bütünlüğünün Korunması: Tip X alçıpan levhalarla 120 dakikalık yangın kompartımanı sağlanan hafif bölmelerde, içinden geçen 100 mm çelik elektrik konduitleri ve etrafındaki montaj boşlukları yangın ısısının ve dumanın yayılması için açık bir hat oluşturur. Bu detay, hafif bölme duvarın F120 yangın dayanım performansını metalik hat geçişlerinde de kesintisiz sürdürür.
-
Metacaulk Joint Strip ile Hızlı ve Kuru Montaj: Taşyünü dolgunun sahada el ile tıkıştırılması sırasında yaşanan yoğunluk düzensizliklerini ortadan kaldırır. Fabrikasyon kontrollü et kalınlığına sahip esnek Metacaulk Joint Strip, anüler boşluğa süratle sarılıp oturtulur; mastik sarfiyatını optimize eder ve kuru montaj rahatlığı sunar.
Uygulanmamasının Sonuçları Ne Olur?
-
Yatay Yangın, Yüksek Isı ve Duman Yayılımı: Yangın anında oluşan yüksek ısı masif çelik konduit üzerinden hızla komşu hacme iletilir ve konduit çevresindeki açık anüler boşluktan boğucu gazlar sızar. Duvarın her iki yüzeyindeki Metacaulk Joint Strip şeritleri (3A) veya sızdırmazlığı tamamlayan Metacaulk 1000 mastik dolgusu (3B) eksik ya da hatalı uygulandığında bu açıklık mühürlenemez; alevler, akkor gazlar ve duman komşu yangın kompartımanına saniyeler içinde sirayet ederek can ve mal güvenliğini doğrudan tehdit eder.
-
Mevzuat İhlali ve Hukuki Yaptırımlar: Yangın durdurucu yalıtımı yapılmamış veya standart dışı harç/köpük gibi yöntemlerle geçiştirilmiş tesisat delikleri, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik hükümlerine doğrudan aykırılık teşkil eder. Yapı denetim ve itfaiye kontrollerinde majör teknik uygunsuzluk oluşturarak iskan ve ruhsat süreçlerinde gecikmelere ve yasal sorumluluklara yol açar.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik, yangın bölmelerinden geçen tesisatların sızdırmazlıkla korunmasını şart koşar. W-L-2846, üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edildiğinde bu gereklilikleri karşılamayı amaçlar. Doğru ürün seçimi, eğitimli uygulamacılar, şantiye denetimi ve dokümantasyonla birlikte; sistem yangın sırasında bariyer bütünlüğünün korunmasına katkı sunar. Böylelikle proje sahipleri, güvenlik ve mevzuat uyumluluğunu aynı anda ve sürdürülebilir şekilde sağlayabilir.
Kullanılan Ürün ve Uygulama
RectorSeal Metacaulk tabanlı W-L-2846 çözümü, konstrüksiyonlu alçıpan duvarlardan geçen 100 mm (4″) elektrik konduiti ve belirli yanıcı borular için tasarlanmış, birbiriyle uyumlu ürünlerin kombinasyonuna dayanır. Temel bileşenler MC Yangın Durdurucu Sargı (Metacaulk Joint Strip) ile Metacaulk markalı yangın durdurucu mastiklerdir (MC150+, MC1000, MC1200). Bu kombinasyon, yangın anında hem boşlukların aktif biçimde kapanmasını hem de yüzeylerde sürekliliği olan sızdırmaz bir bariyerin oluşmasını hedefler.
MC Yangın Durdurucu Sargı, boru zarfına sarılarak uygulanır ve ısı etkisiyle intumesan davranış göstererek genleşir. Böylece Tesisat Deliği içinde boru ile duvar arasındaki boşluk baskılanır, alev ve duman geçiş yolları bloke edilir. Sargı, PVC, CPVC, PVC-XFR, ABS, PP-R/PP-RCT ve HDPE gibi yanıcı borularla, ayrıca PVC RNC/ENT elektrik boruları gibi uygulamalarda tercih edilen güvenilir bir çözümdür. 100 mm (4″) elektrik konduiti gibi geçirgenlerin etrafında düzgün, süreklilik sağlayan bir sarım, sistem performansının temel koşullarındandır.
Metacaulk yangın durdurucu mastikler (MC150+, MC1000, MC1200), sargı ile duvar kafesi ve kaplama yüzeyleri arasında kalan hatlarda sızdırmaz bir hat oluşturur. Uygulamada en az 6 mm kalınlıkta, kesintisiz bir mastiğe ihtiyaç vardır. Bu ürün ailesi; farklı yüzeylere iyi yapışma, temiz uygulama ve derz/boşluk geometrilerine uyum gibi nitelikleriyle öne çıkar. Doğru yüzey hazırlığı, yeterli derinlik ve sürekli mastik kesiti; laboratuvar koşullarında elde edilen performansın sahada tekrarlanabilmesi için kritiktir.
Tipik uygulama dizisi; Tesisat Deliği temizliği ve ölçülendirme, MC Yangın Durdurucu Sargı’nın üretici talimatına göre sarımı ve sabitlenmesi, ardından Metacaulk mastiklerin en az 6 mm kalınlıkta kesintisiz uygulanmasıdır. Mastik; boru, sargı ve duvar temas yüzeylerini çevreleyerek bütüncül bir bariyer oluşturmalı, boşlukta sürekliliği sağlamalıdır. Uygulama tamamlandığında görsel kontrol yapılarak açıklıklar, kenar kaçakları ve süreklilik eksiklikleri giderilir, etiketleme ve kayıt işlemleri tamamlanır.
RectorSeal’in Metacaulk çözümleri, W-L-2846 detayında hedeflenen F120 performansını desteklemek üzere birlikte çalışır. Ürünlerin üreticisinin test edilmiş detayındaki tariflenen şekilde kullanılması, proje şartnamesi ve saha denetimleriyle doğrulanmalıdır. Bu yaklaşım, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik kapsamındaki sızdırmazlık gerekliliklerinin karşılanmasına yardımcı olur. Sonuç olarak W-L-2846; güvenilir, uygulanabilir ve denetlenebilir bir sistem mimarisi ile alçıpan duvar geçişlerinde kalıcı koruma sunar.
Detay İçeriği Ürünler & Alternatifleri

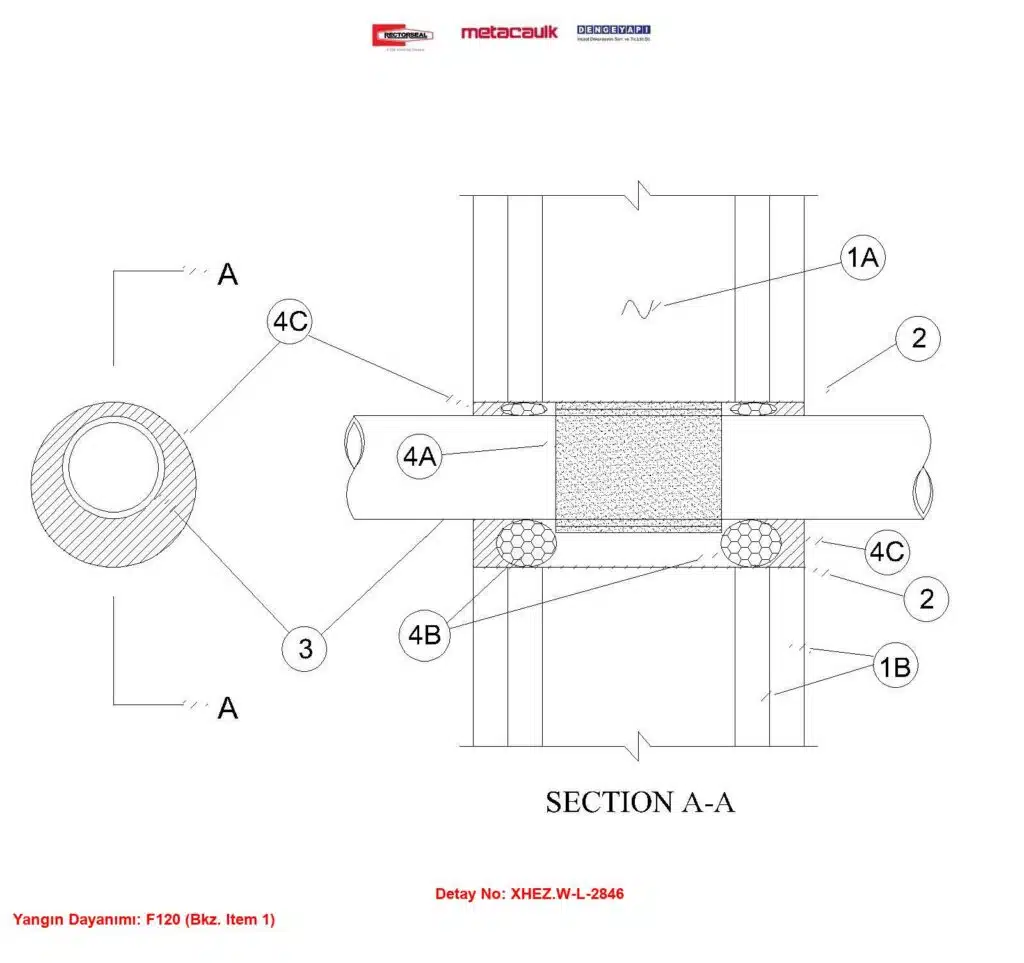

Alçıpan Duvar 100 mm Elektrik Konduiti Metacaulk Joint Strip Yangın Durdurucu — Teknik Bileşenler
1) Duvar
F60 veya F120 yangın dayanımlı konstrüksiyonlu alçıpan duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Aşağıdaki ana bileşenleri içerir:
1A) Dikmeler
Duvar taşıyıcısı ahşap dikmeler veya çelik kanal dikmelerden oluşabilir. Ahşap dikmeler: yaklaşık 50 × 100 mm kesitli, eksenler arası 400 mm olacak şekilde. Çelik dikmeler: en az 100 mm genişlikte ve azami 600 mm eksen aralığında.
1B) Alçıpan
En az 16 mm kalınlıkta. Alçıpan tipi, kalınlığı, katman sayısı, bağlantı elemanları ve levha yönlenmesi; üreticisinin test edilmiş detayındaki tariflenen şekilde olmalıdır. Maksimum Tesisat Deliği çapı 150 mm’dir (Tablo 1’e bakınız). Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır.
2) Boru
Azami 150 mm (6”) çapta veya daha küçük silindirik kılıf; en az 0,5 mm kalınlığında galvanizli çelik sacdan imal edilecektir. Boyuna bindirme en az 25 mm olacaktır. Kılıf boru uzunluğu, duvarın her iki yüzeyi ile sıfır olacak şekilde monte edilecektir.
3) Geçiş Yapan Tesisatlar
Yangın durdurucu sistem içinde merkezlenecek bir adet yanıcı boru, elektrik borusu veya tüp bulunacaktır. Geçiş yapan tesisatın ve Tesisat Deliği Boşluğunun azami çapı, kullanılan Yangın Durdurucu Malzeme miktarına (Kalem 4) bağlıdır. Tesisat, duvarın her iki tarafında rijit şekilde desteklenecektir. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) Tarafından Test Edilmiştir. Aşağıdaki yanıcı boru/boru kanalı türleri ve boyutları kullanılabilir:
3A) PVC Boru
102 mm (4”) çapa kadar, Schedule 40 dolu gövdeli PVC boru; kapalı (proses veya besleme) hatlarında kullanılacaktır.
3B) CPVC Boru
102 mm (4”) çapa kadar, SDR 13.5 CPVC boru; kapalı (proses veya besleme) hatlarında kullanılacaktır.
3C) PVC-XFR Boru
102 mm (4”) çapa kadar, Schedule 40 dolu gövdeli PVC-XFR boru; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) hatlarda kullanılabilir.
3D) Sert PVC Elektrik Borusu (RNC)
102 mm (4”) çapa kadar, Schedule 40 PVC elektrik borusu; National Electrical Code (NFPA 70) esaslarına göre tesis edilecektir.
3E) Elektrik Tesisatı için PVC Boru (ENT)
102 mm (4”) çapa kadar PVC tüp; National Electrical Code (NFPA 70) esaslarına göre tesis edilecektir.
3F) ABS Boru
102 mm (4”) çapa kadar, Schedule 40 dolu veya hücresel gövdeli ABS boru; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde kullanılabilir.
3G) PP-R Boru
102 mm (4”) çapa kadar, Aquatherm veya Niron SDR 11 PP-R boru; kapalı (proses veya besleme) hatlarında kullanılacaktır. Bu kalem UL 1479 (ASTM E814) kapsamı ile sınırlıdır.
3H) HDPE Boru
102 mm (4”) çapa kadar, SDR 11 HDPE boru; kapalı (proses veya besleme) hatlarında kullanılacaktır. Bu kalem UL 1479 (ASTM E814) kapsamı ile sınırlıdır.
4) Yangın Durdurucu Sistem
Sistem aşağıdaki bileşenlerden oluşacaktır:
4A) Yangın Durdurucu Malzeme — MC Yangın Durdurucu Sargı
İki kat, her biri 2 mm kalınlıkta ve 75 mm genişlikte İntumesan sargı, borunun dış çevresine sıkıca sarılır; uçları bitiştirilir ve bantla sabitlenir. Sargı, Boşluk içerisine sürülerek yerleştirilir ve duvar kalınlığı içinde ortalanır. Sargı kenarları; F60 duvarlarda her iki yüzeyden en az 16 mm, F120 duvarlarda her iki yüzeyden en az 32 mm geri çekilecektir. Ürün: RECTORSEAL — Metacaulk Joint Strip
4B) Yangın Durdurucu Malzeme — Yangın Durdurucu Mastik
Boşluk içerisine, duvarın her iki yüzeyiyle sıfırda olacak şekilde en az 6 mm kalınlıkta yangın durdurucu mastik uygulanacaktır. Ürünler: RECTORSEAL — Metacaulk 150+, Metacaulk 1000, Metacaulk 1200.
4C) Yangın Durdurucu Malzeme — Yangın Durdurucu Mastik (Tablo Referansı)
Boşluk içerisine, duvarın her iki yüzeyiyle sıfırda olacak şekilde en az 6 mm kalınlıkta yangın durdurucu mastik uygulanacaktır. RECTORSEAL — Metacaulk 150+, Metacaulk 1000, Metacaulk 1200. Geçiş yapan tesisatın ve Tesisat Deliği Boşluğunun azami çapı, kullanılan Yangın Durdurucu Malzeme miktarına bağlıdır (Tablo 1’e bakınız).
|
Geçiş Tipi |
Nom boru Çapı In. (mm) |
Tur Sayısı |
Min. Boşluk
in. (mm) |
Maks. Boşluk in. (mm) |
Maks. Delik Çapı In. (mm) |
Yangın Durdurucu Mastik Kalınlığı In. (mm) |
| A, B, C, D, E, F, H | 3(76) | 1 | 1/16 (3.2) | 1/4 (6) | 4 (102) | 1/4 (6) |
| A, B, C, D, E, F, H | 4 (102) | 2 | 3/16 (4.8) | 1/4 (6) | 5 (127) | 1/4 (6) |
| G, G1 | 3(76) | 1 | 1/16 (3.2) | 1 (25) | 5 (127) | 1/4 (6) |
| G, G1 | 4 (102) | 2 | 3/16 (3.2) | 1 (25) | 6 (152) | 1/4 (6) |
Detay Açıklaması
W-L-2846 yangın durdurucu sistemi, konstrüksiyonlu alçıpan duvarlarda yanıcı boruların geçişleri için özel olarak tasarlanmıştır. Bu sistem, yangın anında geçiş yapan tesisatların sızdırmazlığını sağlamak için güvenilir bir çözüm sunar. Kullanılan MC Yangın Durdurucu Sargı ve Metacaulk yangın durdurucu mastikler, yangın sırasında sızdırmazlık sağlar ve yangının yayılmasını önler. Uygulama alanları arasında hastaneler, okullar, konutlar ve ticari yapılar yer alır. Yangın durdurucu sistemlerin uygulanmaması, yangın anında büyük riskler taşır; yangının hızla yayılması, mal kaybı ve can kaybı ile sonuçlanabilir.
Bu sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik kapsamında, yangın bölmelerinden geçen tesisatların sızdırmazlığına ilişkin gereklilikleri karşılamayı amaçlar. Yangın durdurucu sistemlerin kullanımı, hem güvenlik hem de yangın yönetmeliklerine uyum açısından kritik bir rol oynar. W-L-2846 sistemi, test edilmiş ve sertifikalandırılmış bir sistem olarak, inşaat projelerinde güvenli bir yangın durdurucu çözüm sunar.
Alçıpan Duvar 100 mm Elektrik Konduitlerinde İleri Seviye Yangın Yalıtımı: Metacaulk Joint Strip Teknolojisi
Veri merkezlerinde, hastanelerde, modern ticari binalarda ve endüstriyel tesislerde yangın kompartımanı hafif bölme alçıpan duvarlarından geçen nominal 100 mm (4 in.) çapındaki çelik elektrik dağıtım ve güç konduitleri, yangın esnasında dikey ve yatay alev ile zehirli gaz ilerlemesi açısından kritik geçiş noktalarıdır. Hafif bölme duvarların yüksek yangın direnci, metal boru geçiş açıklıklarında aynı performansı sergileyecek tescilli pasif yangın durdurucu mühendislik çözümleri ile korunmalıdır. XHEZ.W-L-2846 sistem detayı, alçıpan bölme duvar geçişlerini tescil altına alan, uluslararası akredite sertifikalı yenilikçi bir metodoloji sunar.
Sistemin sızdırmazlık mimarisi, anüler boşluğa montaj kolaylığıyla hızla yerleştirilen yüksek genleşmeli Metacaulk Joint Strip (Yangın Durdurucu Derz Şeridi) teknolojisine ve duman sızdırmazlığı sağlayan Metacaulk 1000 intumesan mastik kombinasyonuna dayanır. Duvarın her iki yüzeyinden uygulanan bu sistem, yangın ısısıyla karşılaştığı anda güçlü bir intumesan tepki vererek genleşir; çelik konduit etrafındaki tüm tolerans boşluklarını aşılmaz bir kömür bariyeriyle mühürler. Sağlanan F120 (120 dakika / 2 Saat) kesintisiz pasif yangın bütünlüğü, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarına tam uyumlu hale getirir.
Sık Sorulan Sorular
W-L-2846 hangi boru cins ve çaplarında geçerlidir?
Bu detay, konstrüksiyonlu alçıpan duvarlardan geçen 100 mm (4") elektrik konduiti için geliştirilmiştir. Ayrıca PVC, CPVC, PVC-XFR, ABS, PP-R/PP-RCT ve HDPE gibi yanıcı borular ile PVC RNC/ENT elektrik boruları için uygulanabilir. Her malzeme grubunun izinli çap aralıkları ve montaj konfigürasyonları üreticisinin test edilmiş detayında belirtilmiştir; proje tasarımında bu sınırlamalara uyulmalıdır.
Bu detayda Metacaulk Yangın Durdurucu Mastik kaç mm uygulanmalıdır?
Bu detayda yangın durdurucu mastik en az 6 mm kalınlıkta uygulanmalıdır. Uygulama, Tesisat Deliği çevresinde kesintisiz ve süreklilik sağlayacak şekilde yapılmalı, yüzeyler temiz, kuru ve tozsuz olmalıdır. Mastik, üreticinin uygulama talimatlarına uygun olarak boşluğu tamamen kapatmalı ve bitişik malzemelerle uyumlu bir sızdırmazlık oluşturmalıdır.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 için konstrüksiyonlu alçıpan duvarın üreticisinin test edilmiş detayındaki tariflenen şekilde kurulması, MC Yangın Durdurucu Sargı ve Metacaulk mastiklerin doğru konfigürasyonda kullanılması ve mastik kalınlığının en az 6 mm olması gerekir. Tesisat Deliği boyutları ve boşluk oranları üretici talimatlarına uymalı; yüzey hazırlığı, etiketleme ve saha kontrolü eksiksiz yapılmalıdır.
Bu detay hangi yapı elemanında kullanılabilir?
W-L-2846, konstrüksiyonlu alçıpan duvarlarda geçiş yapan 100 mm (4") elektrik konduiti ve uygun yanıcı borular için tasarlanmıştır. Duvar, üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır; bu detayda hedef F120’dir.
Bu detay hangi laboratuvarda test edilmiştir?
Detay, (UL) Underwriters Laboratories test laboratuvarında değerlendirilmiştir. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) Tarafından Test Edilmiştir. Uygulamada, üreticinin test edilmiş detayına birebir uyum gösteren malzeme ve montaj adımları izlenerek aynı performans hedeflenmelidir.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun mu?
Bu sistem, yönetmeliğin yangın bölmelerinden geçen tesisatların sızdırmazlığına ilişkin hükümlerini karşılamayı amaçlar. Konstrüksiyonlu alçıpan duvarda geçiş noktalarında uygun yangın durdurucu malzemelerle bütünlük sağlanırsa F120 hedefi desteklenir. Proje şartları, üretici test detayı ve saha denetimleriyle doğrulanmalı; etiketleme ve dokümantasyon eksiksiz yapılmalıdır.
W-L-2846 kodu ne anlama geliyor?
W-L-2846, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Yanıcı Boru, Kondüit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
