W-L-2850
Alçıpan Duvardan Geçen 150 mm Yanıcı Elektrik Konduiti F120 Metacaulk Yangın Durdurucu Sargı Detayı W-L-2850
Konstrüksiyonlu alçıpan duvardan geçen PVC, uPVC, CPVC ve PVC-XFR gibi yanıcı boru ve elektrik boruları için F120 yangın durdurucu sistem. Geçiş, Metacaulk Joint Strip ve yangın durdurucu mastikle kapatılır.
Detay Bilgileri
Sistem Hakkında
W-L-2850 yangın durdurucu detayı, Konstrüksiyonlu Alçıpan Duvar üzerinden geçen tesisatlarda güvenilir ve belgeli bir sızdırmazlık sağlar. Bu sistem; yangın anında alev, duman ve sıcak gazların duvar boyunca ilerlemesini engelleyerek yatay ve düşey yangın bölmelerinin sürekliliğini korur. Uygulama, özellikle 150 mm (6”) elektrik konduiti (EMT) ve üreticinin test ettiği yanıcı boru tipleri için kritik bir çözümdür. Yangın sırasında intumesan karakterli bileşenler genleşerek boşlukları kapatır; yangın durdurucu mastikler ise sürekli bir bariyer oluşturarak sızdırmazlığı tamamlar.
Bu detay, Geçiş Yapan Tesisatlar sınıfına girer ve bu nedenle “Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. İfadesi esastır. Test koşulları altında doğrulanan performans; sahada doğru malzeme seçimi, yeterli uygulama kalınlığı ve üreticinin test edilmiş detayındaki tariflenen montaj kurallarına bağlıdır. W-L-2850 kapsamındaki sistem; Metacaulk Joint Strip (MC Yangın Durdurucu Sargı) ve Metacaulk MC1000, MC350i, MC150+ veya MC1200 yangın durdurucu mastiklerle kurgulanır. Bu mastiklerin 6 mm kalınlıkta ve kesintisiz uygulanması, yangın dayanımının sürekliliği için belirleyicidir.
Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır. Bu nedenle duvarın da üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmesi gerekir. Uygulama öncesi yüzeyler temiz ve kuru olmalı; Tesisat Deliği çevresi tozsuz, yağsız ve yapışmaya elverişli hale getirilmelidir. Gerekli görülen uygulamalarda, arka dolgu kalıp malzemesi olarak en az 65 kg/m³ yoğunlukta taşyünü, boşluk içerisine sıkıca yerleştirilerek kalıcı kalıp olacak şekilde kullanılabilir. Ardından MC Yangın Durdurucu Sargı, üreticinin yönlendirdiği sarım sayısı ve konumda uygulanır; son olarak Metacaulk mastik 6 mm kalınlıkta, duvarın her iki yüzünde sürekli bir hat şeklinde çekilir.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik; yangın bölmelerini delen tüm geçişlerde test edilmiş ve onaylı pasif yangın durdurucu sistemlerin kullanımını zorunlu kılar. W-L-2850, bu gerekliliği karşılamak üzere tasarlanmış ve bağımsız bir test lab. olan UL altında ASTM E814 ve UL 1479’a göre doğrulanmıştır. FM onaylı malzemelerin kullanımı, uygulamanın güvenilirliğini artırır. Saha kalitesini güvenceye almak için; Tesisat Deliği ölçüsünün uygunluğu, mastik kalınlığının 6 mm olarak korunması, MC Yangın Durdurucu Sargı’nın eksiksiz sarılması ve tüm birleşimlerin sürekliliğinin kontrol edilmesi önerilir.
Sonuç olarak W-L-2850, elektrik konduiti ve belirlenmiş yanıcı boru geçişlerinde, Konstrüksiyonlu Alçıpan Duvarın bütünlüğünü koruyan, performansı kanıtlanmış bir Yangın Durdurucu Sistem çözümüdür. Doğru ürün kombinasyonu ve talimatlara sadık bir montaj ile F120 hedefi güvenle karşılanır.
Kullanılan Ürün ve Uygulama
Bu detayda kullanılan bileşenler RectorSeal markalı Metacaulk ürün ailesinden seçilmiştir. Sistem; Metacaulk Joint Strip (MC Yangın Durdurucu Sargı) ile Metacaulk MC1000, MC350i, MC150+ ve MC1200 yangın durdurucu mastiklerin birlikte ve birbirini tamamlayacak şekilde uygulanmasına dayanır. Geçiş yapan tesisat çevresinde kontrollü bir genleşme ve kalıcı bir sızdırmazlık hedeflenir; böylece Konstrüksiyonlu Alçıpan Duvarın yangın bölmesi işlevi korunur.
Metacaulk Joint Strip, yangın etkisiyle hacmini artıran intumesan bir sargıdır. Özellikle yanıcı borular (PVC, uPVC, CPVC, PVC-XFR) gibi ısı altında hızla yumuşayan veya eriyen malzemelerin çevresinde genleşerek oluşan boşlukları kapatır. Bu davranış, alev ve dumanın Tesisat Deliği üzerinden geçişini engeller. Elektrik konduiti (EMT) gibi metal tesisatlarda ise sargı, mastiklerle birlikte çevresel bir bariyer oluşturarak sistemin bütünlük gereksinimini destekler. Sargının doğru konumda ve üreticinin tarif ettiği sarım düzeninde uygulanması, performansın anahtarıdır.
Metacaulk MC1000, MC350i, MC150+ ve MC1200 mastikler; farklı uygulama kolaylıkları ve yüzey koşulları için optimize edilmiş yangın durdurucu mastiklerdir. Bu ürünler, Tesisat Deliği çevresinde 6 mm kalınlıkta, kesintisiz bir hat olarak uygulanır ve MC Yangın Durdurucu Sargı’nın oluşturduğu bariyeri tamamlar. Mastiklerin duvarın her iki yüzünde sürekli bir conta oluşturacak şekilde çekilmesi, sızdırmazlık sürekliliğini sağlar. Uygulama öncesinde yüzey hazırlığı (toz, yağ ve gevşek parçacıklardan arındırma), astar gerekliliği olup olmadığının kontrolü ve birleşim yüzeylerinin uyumluluğu mutlaka doğrulanmalıdır.
RectorSeal tarafından sunulan Metacaulk ailesi, bağımsız testlerle doğrulanmış performansı sayesinde, proje sahalarında tekrarlanabilir ve kontrol edilebilir sonuçlar üretir. Bu detay, Geçiş Yapan Tesisatlar kategorisinde yer aldığından, “Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir.” ifadesi ile tanımlanan çerçeveye dahildir. FM onaylı malzemelerle uygulama, sahadaki kalite güvencesini yükseltir ve Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’in öngördüğü performans hedefleriyle uyumu destekler.
Özetle; Metacaulk Joint Strip (MC Yangın Durdurucu Sargı) ve Metacaulk MC1000 / MC350i / MC150+ / MC1200 mastiklerden oluşan bu ürün kombinasyonu, 150 mm (6”) elektrik konduiti ve üretici tarafından test edilmiş yanıcı boru tiplerinin geçişlerinde güvenilir bir Yangın Durdurucu Sistem oluşturur. Doğru malzeme seçimi, 6 mm mastik kalınlığının korunması ve üreticinin test edilmiş detayındaki tariflenen montaj kurallarına eksiksiz uyum, F120 hedefinin sağlanmasında belirleyicidir.
Bu Detay Neden Uygulanmalıdır?
-
Yangın Kompartıman Bütünlüğü ve 50 Pa Pozitif Basınç Dayanımı: 152 mm (6 inç) çapa varan yanıcı PVC elektrik konduitleri ve borular, yangın ısısıyla dakikalar içinde eriyerek duvarda büyük bir boşluk açar. CAN/ULC S115 standardına göre 50 Pa yüksek diferansiyel basınç altında test edilen bu sistem, 6 kata kadar uygulanan Metacaulk Joint Strip sayesinde eriyen boru boşluğunu saniyeler içinde şişerek tıkar ve 2 saate kadar (F=1-2 Hr) alev ve sıcak gaz geçişini tamamen engeller.
-
Ürüne Özel Montaj ve Çift Konfigürasyon Esnekliği: Çelik kelepçe veya metal bilezik montajı gerektirmeyen bu detay; Konfigürasyon A’da dışarı taşan şerit ve 6 mm çevre mastiğiyle metal kovansız çözülürken, Konfigürasyon B’de No. 30 gauge sac kovan ve köpük fitil ile duvar içine gömülü estetik bir bitiş sunar. Konfigürasyon B’de uygulanan mastik, ortalama ve 204°C sıcaklıkta < 5,1 L/s/m² akredite L-Rating performansı sağlar.
-
Akredite Standart ve İdare Onayı: UL W-L-2850 sistemi doğrudan CAN/ULC S115 normlarına uygun olarak test edilmiş resmi bir detaydır. NFPA 70 uyumlu 150 mm’lik büyük PVC elektrik boruları ve DWV hatlarında; mekanik-elektrik müşavirleri, yapı denetim kuruluşları ve itfaiye mercileri tarafından ek bir mühendislik yorumuna (EJ) gerek duyulmadan şantiyede doğrudan kabul edilir.
Uygulanmamasının Sonuçları Ne Olur?
-
Yatay Yangın Yayılımı ve Zehirli Klor Gazı Salınımı: 150 mm çapındaki PVC konduit ve boruların yangın anında erimesi, 197 mm’ye varan açık bir delik meydana getirir. 50 Pa’lık pozitif basınç etkisiyle bu açıklıktan emilen alevler ve PVC yanması sonucu açığa çıkan yüksek derecede korozif ve zehirli hidroklorik asit dumanı, komşu yangın zonlarına ve kaçış yollarına hızla yayılarak can güvenliğini ortadan kaldırır.
-
Mevzuat İhlali ve Hukuki Yaptırımlar: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” hükümleri gereğince yangın kompartıman duvarlarından geçen tüm yanıcı boru ve konduitlerin, geçtikleri yapı bileşeninin yangın mukavemetine eşdeğer bir sistemle yalıtılması kanuni zorunluluktur. Standart dışı poliüretan köpük veya harç dolguları; iskan ruhsatı ve itfaiye onay süreçlerinin durdurulmasına, binanın yangın sigorta teminatlarının geçersiz kalmasına ve mekanik/elektrik yüklenici aleyhine ağır cezai sorumluluklar doğmasına yol açar.
Detay İçeriği Ürünler & Alternatifleri

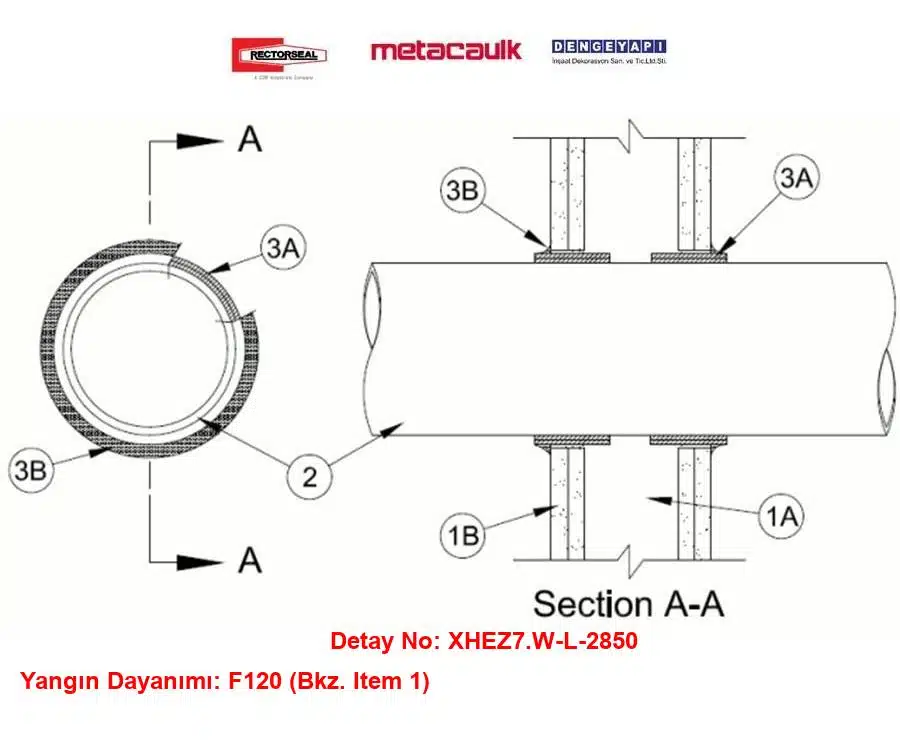

Alçıpan Duvar 150 mm Elektrik Konduiti Yangın Durdurucu — Teknik Bileşenler
1) Duvar
F60 veya F120 yangın dayanımlı Konstrüksiyonlu Alçıpan Duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Aşağıdaki yapısal özellikleri içerir:
1A) Dikmeler
Duvar taşıyıcı karkası ahşap dikme veya çelik kanal dikmelerden oluşabilir. Ahşap dikmeler yaklaşık 50 x 100 mm kesitte ve 400 mm aks aralıklı; çelik dikmeler en az 90 mm genişlikte ve en çok 600 mm aks aralıklı olmalıdır.
1B) Alçıpan
En az 16 mm kalınlıkta. Alçıpan tipi, kalınlığı, katman sayısı, bağlantı elemanları ve levha yönlenmesi üreticisinin test edilmiş detayındaki tariflenen şekilde olmalıdır. Maksimum tesisat deliği çapı yaklaşık 200 mm’dir; bu değer, kullanılacak geçiş yapan tesisatın en büyük çapına, tipine ve Tesisat Deliği Boşluğuna bağlıdır.
2) Boru
Anma çapı 6” (150 mm) veya daha küçük, silindirik Kılıf Boru; en az 0.40 mm kalınlığında galvanizli çelik sacdan imal edilir ve boyuna bindirme en az 25 mm olur. Kılıf boru uzunluğu duvar yüzeyiyle sıfırda veya her iki tarafta en az 25 mm taşacak şekilde monte edilir.
2A) PVC veya uPVC Boru
Anma çapı 6” (150 mm) veya daha küçük, Schedule 40 hücresel veya masif gövdeli PVC ya da uPVC boru; Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde kullanılabilir.
2B) Sert PVC Kablo Kanalı (Conduit)
Anma çapı 6” (150 mm) veya daha küçük, Schedule 40 sert PVC kablo kanalı; NFPA 70 (National Electrical Code) esaslarına uygun tesis edilir.
2C) CPVC Boru
Anma çapı 6” (150 mm) veya daha küçük, SDR 13.5 CPVC boru; Kapalı (proses veya besleme) boru hatlarında kullanılır.
2D) PVC‑XFR Boru
Anma çapı 6” (150 mm) veya daha küçük, Schedule 40 masif gövdeli PVC‑XFR boru; Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde kullanılabilir.
3) Geçiş Yapan Tesisatlar
Yangın durdurucu sistem içerisinde bir adet yanıcı tesisat konsantrik olarak monte edilir. Tesisat Deliği Boşluğu en az 13 mm ve en çok 95 mm olacaktır. Tesisat, duvarın her iki tarafında rijit olarak desteklenecektir. Maksimum tesisat deliği çapı yaklaşık 200 mm’dir. Aşağıdaki yanıcı tesisatlar kullanılabilir:
3A) PVC veya uPVC Boru
Anma çapı 4” (100 mm) veya daha küçük, Schedule 40 masif gövdeli PVC ya da uPVC boru; Kapalı (proses veya besleme) sistemlerde kullanılır.
3B) CPVC Boru
Anma çapı 4” (100 mm) veya daha küçük, SDR 13.5 CPVC boru; Kapalı (proses veya besleme) sistemlerde kullanılır.
3C) PVC‑XFR Boru
Anma çapı 4” (100 mm) veya daha küçük, Schedule 40 masif gövdeli PVC‑XFR boru; Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde kullanılabilir.
3D) Sert PVC Kablo Kanalı (Conduit)
Anma çapı 4” (100 mm) veya daha küçük, Schedule 40 sert PVC kablo kanalı; NFPA 70’e uygun olarak tesis edilir.
4) Yangın Durdurucu Sistem
Aşağıdaki bileşenlerden oluşur:
4A) Yangın Durdurucu Malzeme — Sargı
Dört kat, yaklaşık 2 mm kalınlıkta ve 75 mm genişlikte İntumesan sargı; uçlar bitişik olacak şekilde, boru çevresine sürekli ve sıkı sarılır, bantla sabitlenir. Sargı, duvar kalınlığının ortasına gelecek şekilde Boşluk içerisine oturtulur. Sargı kenarı; F60 için en az 16 mm, F120 için 32 mm geri çekilmiş olacaktır. RECTORSEAL — MC Yangın Durdurucu Sargı (Metacaulk Joint Strip).
4B) Arka Dolgu Malzemesi
Köpük arka dolgu fitili, kalıcı kalıp olacak şekilde tesisat deliğine sıkıca yerleştirilir. Gerekli Yangın Durdurucu Mastik kalınlığını karşılayacak şekilde yüzeylerden içeri gömülü bırakılır.
4C) Yangın Durdurucu Malzeme — Mastik (Opsiyonel)
Boşluk içerisine, duvarın her iki yüzeyiyle aynı hizada olacak şekilde en az 6 mm kalınlıkta uygulanır. L Sızıntı Değeri yalnızca mastik bir veya her iki tarafta kullanıldığında geçerlidir. Uygun ürünler: RECTORSEAL — Metacaulk 1000, Metacaulk 350i, Metacaulk 150+, Metacaulk 1200.
Detay Açıklaması
W-L-2850 yangın durdurucu sistemi, Konstrüksiyonlu Alçıpan Duvarlarda geçiş yapan yanıcı tesisatlar için hayati bir çözümdür. Bu sistem, yangın sırasında yangın dumanının ve ısısının geçişini engellemek üzere tasarlanmıştır. Konstrüksiyonlu alçıpan duvarlarda uygulanması gereken bu sistem, MC Yangın Durdurucu Sargı ve Metacaulk mastikler ile güçlendirilmiştir. Bu ürünler, tesisat deliği boşluğuna yerleştirilen yanıcı tesisatların etrafında sızdırmazlık sağlayarak yangın güvenliğini artırır.
Yangın durdurucu sistemlerin kullanılmaması durumunda, yangının yayılması hızlanabilir ve bu da büyük can ve mal kaybına neden olabilir. Bu nedenle, yangın güvenliği yönetmeliklerine ve Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun olarak sertifikalı yangın durdurucu sistemlerin montajı zorunludur. Denge Yapı olarak, bu sistemin test edilmiş ve sertifikalı bir çözüm olduğunu vurgulamak isteriz. Yangın güvenliği alanında uzmanlığımızla, güvenilir ve etkili ürünler sunmaktayız.
150 mm PVC Elektrik Konduitleri ve Yanıcı Borularda Yüksek Basınçlı Yangın Güvenliği: UL W-L-2850 Çözümleri
Hastaneler, veri merkezleri, modern konut projeleri ve endüstriyel yapılarda ana elektrik besleme hatları, yoğun kablo demetlerini korumak amacıyla 150 mm (6 inç) çaplı rijit PVC konduitler içerisinden geçirilir. Yangın kompartıman duvarı olan hafif alçıpan bölmelerden geçen bu büyük kesitli yanıcı hatlar, yangın esnasında eriyerek duvar arakesitinde kontrolsüz geniş açıklıklar bırakır. 50 Pa gibi yüksek diferansiyel basınçlar altında dahi yangın bariyerini korumak; boru kovanına veya ilave çelik kelepçelere ihtiyaç duymadan hızla genleşen akredite intümesan şerit çözümlerini zorunlu kılar.
Denge Yapı güvencesiyle sunulan RectorSeal UL W-L-2850 sistem detayı, ahşap veya çelik dikmeli alçıpan duvarlardan geçen 150 mm PVC konduitler ve plastik borularda 2 saate kadar tam yangın güvenliği sunar. Boru çapına göre 6 kata kadar kesintisiz sarılan yüksek performanslı RectorSeal Metacaulk Joint Strip intümesan şeridi, eriyen boruyu merkezden boğarak geçişi tamamen kilitler. İster doğrudan duvar geçişi (Konfigürasyon A), ister galvaniz sac kovanlı ve duman sızdırmazlık sertifikalı (Konfigürasyon B) olarak uygulanabilen bu UL tescilli çözüm, projelerinizde denetim süreçlerini sorunsuz tamamlarken elektrik ve mekanik altyapılarda en yüksek güvenlik standardını kurar.
Sık Sorulan Sorular
W-L-2850 hangi boru cins ve çaplarında geçerlidir?
Bu detay, Konstrüksiyonlu Alçıpan Duvarlardan geçen 150 mm (6”) elektrik konduiti (EMT) ve üretici testlerine göre belirlenmiş yanıcı borular (PVC, uPVC, CPVC, PVC-XFR) için uygulanabilir. Sayfa kapsamı özelinde 150 mm elektrik konduiti vurgulanmıştır. Diğer çap ve kombinasyonlar için üreticisinin test edilmiş detayındaki tariflenen koşullar ve sınırlamalar esas alınmalıdır.
Bu detayda kaç mm Metacaulk mastik uygulanmalıdır?
Bu sistemde yangın durdurucu mastik uygulama kalınlığı 6 mm olarak öngörülmüştür. Metacaulk MC1000, MC350i, MC150+ veya MC1200 gibi uygun Metacaulk mastikler, üreticinin test edilmiş detayındaki tariflenen şekilde ve 6 mm kalınlıkta, tesisat çevresindeki Tesisat Deliği boyunca sürekli ve kesintisiz bir hat oluşturacak biçimde uygulanmalıdır.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 için, Konstrüksiyonlu Alçıpan Duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Tesisat geçişinde MC Yangın Durdurucu Sargı (Metacaulk Joint Strip) ve Metacaulk mastikler 6 mm kalınlıkta eksiksiz uygulanmalı, Tesisat Deliği boşlukları kapatılmalı ve FM onaylı, UL tarafından test edilmiş bileşenler kullanılmalıdır. Uygulama yüzeyleri temiz, kuru ve uyumlu olmalıdır.
Bu detay hangi yapı elemanında kullanılabilir?
W-L-2850, Konstrüksiyonlu Alçıpan Duvar elemanlarında kullanılır. Duvar sistemi, üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulmalı; uygun dikmeler, alçıpan kaplama ve detayda yer alan yangın durdurucu malzemelerle birlikte, geçiş yapan tesisatın etrafında sızdırmazlık sağlayacak şekilde kurulmalıdır. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır.
Uygulamada en sık yapılan hata nedir?
En yaygın hatalar; 6 mm mastik kalınlığının sağlanmaması, MC Yangın Durdurucu Sargı’nın eksik veya gevşek sarılması, Tesisat Deliği boşluklarının tam doldurulmaması ve uyumsuz malzeme kullanımıdır. Ayrıca, duvarın test edilmiş detayla uyumlu şekilde oluşturulmaması ve yüzey hazırlığının yetersiz yapılması da sızdırmazlığı zayıflatır ve hedeflenen F120 performansını düşürür.
Bu detay Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun mu?
Evet. Yönetmelik; bölmelerden geçen tesisatlarda, yangının geçişini sınırlamak için test edilmiş pasif yangın durdurucu sistemlerin kullanılmasını zorunlu kılar. W-L-2850, ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. FM onaylı malzemelerle, üreticinin test edilmiş detayındaki tariflenen şekilde montaj yapıldığında, yönetmeliğin performans gereklilikleri karşılanır.
W-L-2850 kodu ne anlama geliyor?
W-L-2850, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Yanıcı Boru, Kondüit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
