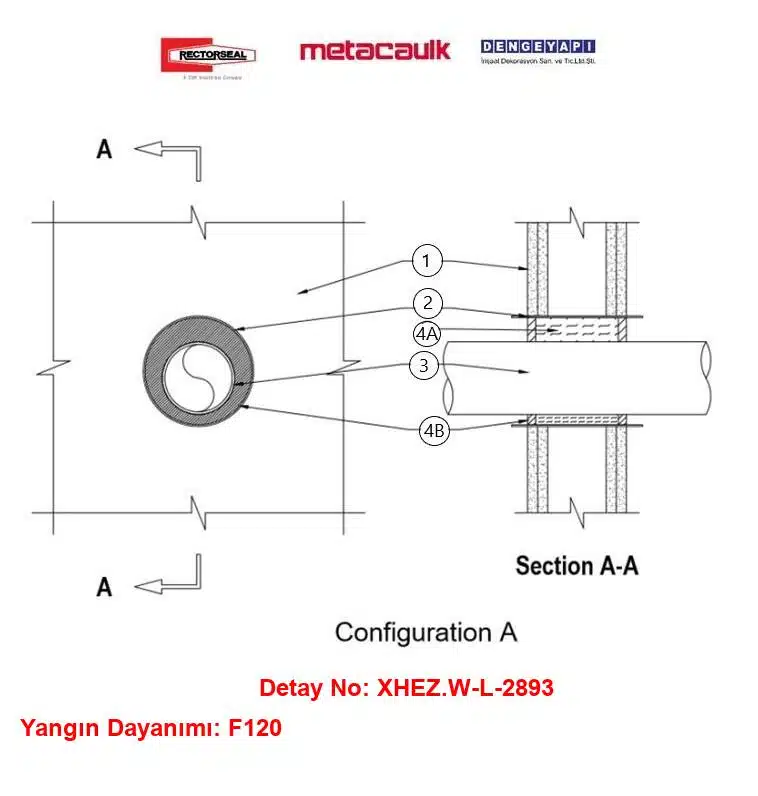

Alçıpan Duvardan Geçen 50 mm Elektrik Konduiti F120 MC150+ / MC1000 Yangın Durdurucu Detayı W-L-2893

Bu detayda kullanılan ürünler RectorSeal markalı Metacaulk 150+ ve Metacaulk 1000 yangın durdurucu mastikleridir. Her iki ürün de Konstrüksiyonlu Alçıpan Duvarlarda boru ve konduit geçişlerinden kaynaklanan tesisat deliği boşluklarının kapatılmasına yönelik olarak tasarlanmıştır. W-L-2893 kapsamında, en az 65 kg/m³ yoğunluktaki taşyünü arka dolgu ile birlikte kullanıldığında, her iki yüzde 16 mm kalınlıkta oluşturulan mastik hattı sayesinde F120 yangın dayanımı elde edilir. Sistem, geçiş yapan tesisatlar için temel kabul edilen ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir.

Metacaulk 150+ ve Metacaulk 1000, uygulamada pratiklik ve güven sunmak üzere geliştirilmiştir. Doğru yüzey hazırlığı sonrasında alçıpan yüzeylere, metal kenarlara ve plastik borulara yüksek yapışma gösterecek şekilde formüle edilmişlerdir. Yangın koşullarında boşlukları mühürleyerek alev ve duman sızdırmazlığı sağlar; uygun arka dolgu ile birlikte kullanıldığında yangın bölgelendirme bütünlüğünün korunmasına yardımcı olur. Ürünlerin seçimi projedeki çevresel koşullar, kullanım kolaylığı ve şantiye lojistiği dikkate alınarak yapılabilir; her iki seçenek de bu detay için uygundur.

Uygulama adımları özetle şöyledir: Önce tesisat deliği çevresi toz, yağ ve gevşek parçalardan arındırılır. Arka dolgu kalıp malzemesi olarak en az 65 kg/m³ yoğunlukta taşyünü, boşluğa sıkı biçimde yerleştirilir. Ardından Metacaulk 150+ veya Metacaulk 1000, boru/konduit ile duvar yüzeyi arasında sürekli ve kesintisiz bir hat oluşturacak şekilde her iki yüzde 16 mm kalınlıkta uygulanır. Mastik yüzeyi düzgünleştirilerek boşlukların tamamı kapatılır. Bu kurgu, hem duman sızdırmazlığı hem de alev dayanımı için şarttır.

W-L-2893 kapsamında hedeflenen kullanım senaryoları; 50 mm (2″)’ye kadar PVC, uPVC, CPVC ve PVC‑XFR borular ile elektrik konduiti geçişleridir. Özellikle şaft duvarları ve kiracı ayırıcı duvarlar gibi yüksek riskli bölgelerde, doğru malzeme ve doğru kalınlıklar ile montaj yapılması performansın sürekliliğini sağlar. Metacaulk 150+ ve Metacaulk 1000’in bu detayda birlikte referans edilmesi, şantiye ihtiyaçlarına göre malzeme seçimi esnekliği sunar. Nihai hedef; test edilmiş montaj kurallarına bağlı kalarak, F120 yangın dayanımını saha koşullarında da tekrarlanabilir biçimde sağlamaktır.

Bu Detay Neden Uygulanmalıdır?

• Yangın Kompartıman Bütünlüğü ve F120/T120 Termal Koruma: 50 mm PVC borular yangın ısısında hızla erir. UL W-L-2893 detayı, Metacaulk 1000 ile uygulandığında 2 saatlik duvarda tam F=2 Hr / T=2 Hr, Metacaulk 150+ ile F=2 Hr / T=1-1/2 Hr yalıtım sağlayarak plastik boru erise dahi komşu mahaldeki yüzey sıcaklık artışını kritik limitin altında tutar. Ortamda ve 204°C’de < 1 CFM/ft² altındaki L derecesi ile zehirli duman geçişini bloke eder.

• Ürüne Özel Montaj ve Eşsiz Tek Taraflı (Single-Side) Uygulama: Alçıpan şaft duvarlarında veya arkasında mekanik engel bulunan dar hacimlerde borunun arka yüzüne ulaşmak imkansızdır. Konfigürasyon B sayesinde ulaşılamayan tarafa taşyünü ve mastik önden itilerek kademeli uygulanır; şantiyede duvarı kırmadan tek taraftan tam 2 saatlik yangın sertifikası kazandırır.

• Akredite Standart ve İdare Onayı: Hem ANSI/UL 1479 hem de CAN/ULC S115 normlarına göre bağımsız laboratuvarda test edilmiş resmi bir detaydır. Mekanik ve elektrik tesisat müşavirleri, yapı denetim kuruluşları ve itfaiye birimleri tarafından ek bir mühendislik yargısına (EJ) gerek kalmaksızın doğrudan onaylanır.

Uygulanmamasının Sonuçları Ne Olur?

• Yatay/Dikey Yangın ve Toksik Duman Yayılımı: 50 mm çapındaki yanıcı boru veya elektrik konduitinin yangın anında erimesi, 102 mm’lik açık bir delik meydana getirir. Kovan içi uygun mastik ve taşyünüyle doldurulmadığında bu delik doğrudan şömine bacası etkisi oluşturarak alevlerin, aşırı ısının ve PVC yanması sonucu açığa çıkan korozif hidroklorik asit dumanının komşu mahallere ve kaçış hollerine dakikalar içinde dolmasına yol açar.

• Mevzuat İhlali ve Hukuki Yaptırımlar: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” hükümleri gereğince yangın kompartıman sınırlarını delen yanıcı plastik tesisat hatlarının duvar yangın mukavemetine eşdeğer bir sistemle yalıtılması kanuni zorunluluktur. Standartsız dolgular iskan ruhsatı ve itfaiye onay süreçlerinin durdurulmasına, binanın yangın sigorta teminatlarının geçersiz kalmasına ve mekanik/elektrik yüklenici aleyhine ağır hukuki ve cezai davalara yol açar.
