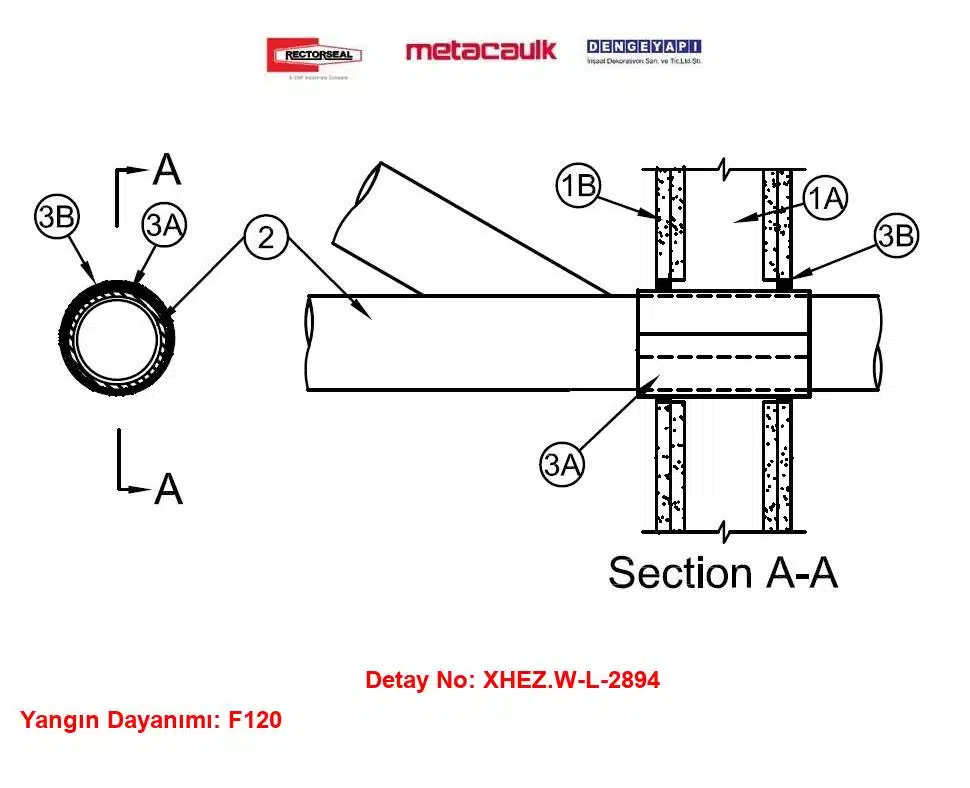

Alçıpan Duvardan Geçen 150 mm PVC Boru F120 Metacaulk İntumesan Sliv / MC150+ Yangın Durdurucu Detayı W-L-2894

Bu detayda kullanılan ürünler; RectorSeal Metacaulk İntumesan Sleeve ile MC150+, MC1000 ve MC1200’den oluşan intumesan bileşenlerdir. Konstrüksiyonlu Alçıpan Duvarlarda PVC, uPVC, CPVC ve PVC‑XFR boru geçişlerinin yangına karşı güvenli şekilde kapatılması için geliştirilmiş bu bileşenler, ASTM E814 ve UL 1479 standartlarına göre değerlendirilmiştir ve FM onaylı malzemeler içerir. İntumesan teknoloji, yangın sırasında oluşan ısı ile hacimsel olarak genleşir; boru çevresindeki Tesisat Deliği’nde kalan boşlukları doldurarak alev ve duman geçişini engeller. Böylece yangın büyümesinin kritik olduğu ilk dakikalarda bölmelendirmenin sürekliliği korunur ve kaçış-kurtarma senaryoları desteklenir.

Metacaulk İntumesan Sleeve ve MC serisi (MC150+, MC1000, MC1200) ürünler, 150 mm (6”) anma çapa kadar yanıcı borularda etkili performans sergileyecek şekilde tasarlanmıştır. Sahada doğru sonuç için Tesisat Deliği Boşluğu 13–29 mm aralığında tutulmalı, boru her iki tarafta rijit olarak desteklenmeli ve Yangın Durdurucu Malzeme 16 mm kalınlıkta kesintisiz uygulanmalıdır. Bu tasarım ve montaj kuralları yerine getirildiğinde F120 performansı hedeflenebilir ve sistemin montajlandığı duvarın yangın dayanımı ile eşit bir performans elde edilir.

Ürün setinin başlıca avantajları; hızlı ve tekrar edilebilir montaj, farklı PVC türevleriyle (PVC, uPVC, CPVC, PVC‑XFR) uyumluluk, duman sızdırmazlığını destekleyen süreklilik sağlayan intumesan davranış ve üretici talimatlarına uygun uygulandığında güvenilir F120 performansıdır. İntumesan bileşenlerin yangın esnasında çarpıcı genleşme kabiliyeti, eriyebilen boruların bıraktığı boşlukları hızla kapatma imkânı sunar. Bu sayede duvar düzlemi boyunca yangın bariyerinin sürekliliği korunur ve yangın kompartımanı dışına alev/sıcak gaz geçişi engellenir.

Uygulama perspektifinden bakıldığında; deliğin hazırlanması, Boşluk ölçüsünün doğrulanması, bileşenlerin duvar her iki yüzünde süreklilik sağlanacak biçimde konumlandırılması ve 16 mm Yangın Durdurucu Malzemenin kesintisiz uygulanması önemlidir. Montaj sonrası görsel denetim, ölçüm ve fotoğraflama ile kalite güvencesi sağlanmalıdır. Bakım ve işletme döneminde; periyodik kontrollerle darbe, korozyon veya üçüncü taraf müdahaleleri sonucu oluşabilecek süreksizliklerin giderilmesi önerilir. RectorSeal Metacaulk İntumesan Sleeve ve MC serisi, doğru projelendirme ve özenli uygulama ile pasif yangın güvenliği stratejisinde yüksek katma değer sunar.

Bu Detay Neden Uygulanmalıdır?

• Yangın Kompartıman Bütünlüğü ve 50 Pa Yüksek Basınç Altında 90 Dk Termal Koruma (T=1-1/2 Hr): 150 mm (6 inç) çapındaki yanıcı PVC ve CPVC borular yangın esnasında hızla yanarak duvar kesitinde 203 mm’lik geniş bir delik bırakır. 50 Pa diferansiyel basınç altında test edilen bu sistem; 2 saatlik duvarda F=2 Hr ve T=1-1/2 Hr (90 dakika) sağlayarak eriyen borunun boşluğunu anında kapatır, sıcaklığın komşu mahalle iletimini durdurur ve ortalama sıcaklık ile 204°C’de < 1 CFM/ft² (< 5,1 L/s/m²) duman geçirimsizliği (L-Rating) sunar.

• Ürüne Özel Montaj ve Duvar İçi Ek Parça (Fittings) Onayı: Şantiyelerde atık su ve havalık hatlarında en büyük sorun dirsek, çatal veya te gibi ek parçaların duvar arakesitine denk gelmesidir. Çoğu yangın durdurucu sistem yalnızca düz boru geçişini kapsarken, Metacaulk Intumescent Sleeve detayı; duvar içine gömülen Schedule 40 PVC ek parçaları ve bunların bağlantı manşonlarını tamamen sararak mühürleme lisansına sahip tescilli bir çözümdür.

• Akredite Standart ve İdare Onayı: UL W-L-2894 sistemi hem ANSI/UL 1479 hem de CAN/ULC S115 standartlarına uygun resmi bir detaydır. FLOWGUARD GOLD CPVC, hücresel gövdeli PVC ve DWV ek parçalarını kapsayan geniş akreditasyonu sayesinde mekanik proje müşavirleri, yapı denetim mercileri ve itfaiye kontrollerinde ek bir mühendislik yorumuna (EJ) gerek kalmaksızın doğrudan kabul görür.

Uygulanmamasının Sonuçları Ne Olur?

• Yatay Yangın Yayılımı ve Zehirli Gaz Boşalması: 150 mm’lik plastik atık su boruları ve dirsek bağlantıları yangın anında dakikalar içinde tutuşarak erir. Uygun intümesan kovan ve akredite duman mastiği kullanılmadığında, 50 Pa pozitif basınç etkisiyle açığa çıkan alevler, yoğun siyah duman ve son derece ölümcül hidroklorik asit gazları komşu yangın kompartımanına ve tahliye yollarına saniyeler içinde dolar.

• Mevzuat İhlali ve Ağır Cezai Sorumluluk: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” hükümleri gereğince yangın kompartıman sınırlarını delen yanıcı plastik boruların, duvar yangın mukavemetine (F120) eşdeğer intümesan sistemlerle yalıtılması kanuni zorunluluktur. Ek parça bağlantılarında yapılan standart dışı harç veya poliüretan köpük dolguları iskan ruhsatı ve itfaiye onay süreçlerinin durdurulmasına, binanın yangın sigortası teminatlarının geçersiz kalmasına ve mekanik yüklenici aleyhine ağır hukuki sorumluluklar doğmasına yol açar.
