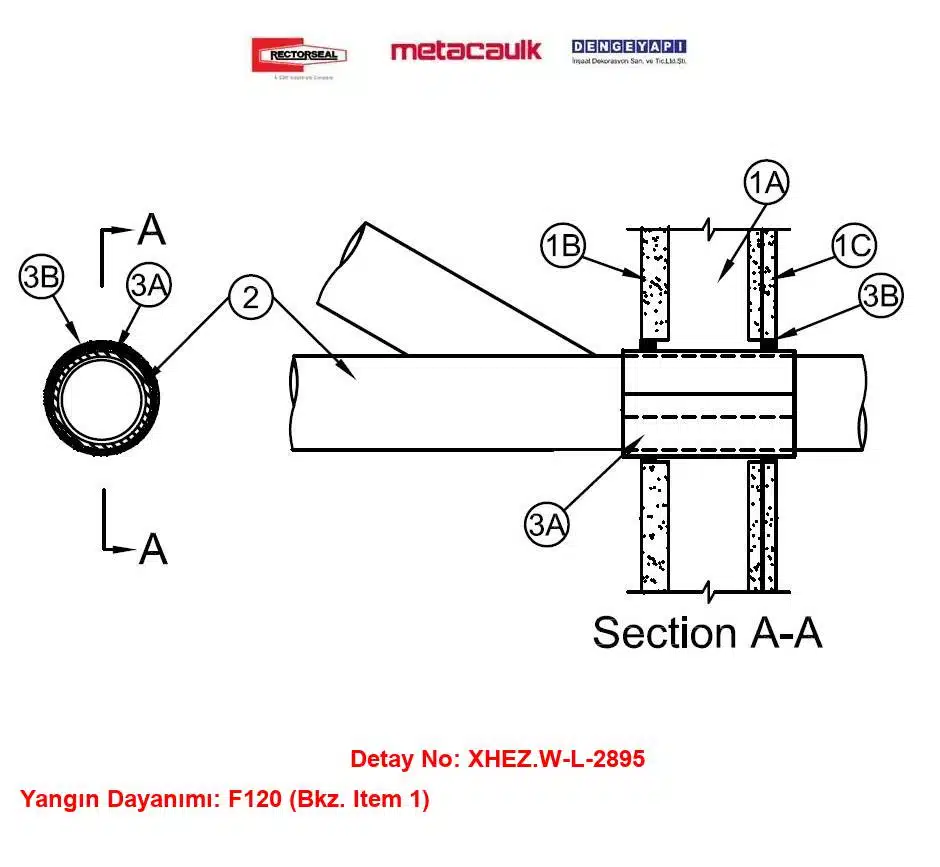

Alçıpan Duvardan Geçen 150 mm PVC Boru F120 Metacaulk İntumesan Manşon / MC150+ Yangın Durdurucu Detayı W-L-2895

Bu detayda kullanılan bileşenlerin merkezinde, RectorSeal markasının Metacaulk serisi yer alır. Metacaulk İntumesan Kılıf; 150 mm (6”) çapındaki PVC, CPVC ve PVC‑XFR boruların alçıpan duvarlardan geçişinde, yangın anında boru eriyip çekildiğinde açılan tesisat deliği boşluğunu hızla kapatmak üzere tasarlanmış bir kılıf çözümüdür. İntumesan yapı, yüksek ısı ile genleşerek boşluğu doldurur ve alev, sıcak gaz ve duman geçişini engeller. Kılıf tasarımı; montajın kontrol edilebilir, tekrarlanabilir ve denetlenebilir olmasına yardımcı olur.

Metacaulk MC150+ gibi MC Yangın Durdurucu Sargı ürünleri, İntumesan Kılıf ile birlikte kullanıldığında sistemin performansını tamamlar. Sargı; boru çevresine sarılarak belirlenen kalınlıkta (bu detay için 16 mm) sürekli bir bariyer oluşturur. Üretici yönergelerine uygun sarım yönü ve sarım sıkılığı; yangın anındaki şişme davranışının hedeflenen şekilde gerçekleşmesini sağlar. Sargı uygulaması, birleşim noktaları ve ek yerlerinde boşluk kalmamasını garanti altına almak için dikkatle yapılmalıdır.

Metacaulk MC1000 ve MC1200 gibi tamamlayıcı Metacaulk bileşenleri ise; boşlukların, ek yerlerinin ve ulaşılması güç noktaların kapatılmasını kolaylaştıran yangın durdurucu malzemeler olarak görev alır. Bu ürünlerin kullanımı, tesisat deliği çevresindeki sızdırmazlık sürekliliğini destekler. Gerek İntumesan Kılıf gerek MC Yangın Durdurucu Sargı ile birlikte uygulandığında, sistem; detayda tanımlı 16 mm kalınlığın sürekliliğini sağlayarak bütüncül bir yangın durdurucu bariyer oluşturur.

Uygulama sürecinde önerilen adımlar şunlardır: yüzey hazırlığı (temiz, kuru, tozsuz), kılıf ve/veya kelepçenin boru çevresinde doğru konumlandırılması, MC Yangın Durdurucu Sargının talimatlara uygun yönde ve yeterli sıkılıkta sarılması, 16 mm kalınlığın her noktada sağlandığının kontrolü ve tamamlayıcı Metacaulk malzemeleri ile birleşimlerin sızdırmazlığının teyidi. Konstrüksiyonlu alçıpan duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde monte edilmeli ve montaj sonrası görsel/ölçüsel kontroller yapılmalıdır.

RectorSeal Metacaulk bileşenlerinin birlikte kullanıldığı bu sistem; sahada hızlı uygulama, düşük bakım ihtiyacı ve standardize edilebilir kontrol adımları ile öne çıkar. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Yoğun insan trafiğine sahip binalarda, şaft duvarlarında 150 mm (6”) PVC/CPVC/PVC‑XFR boru geçişlerinde F120 hedef performansını destekleyen güvenilir bir çözüm sunar. Doğru malzeme kombinasyonu ve 16 mm kalınlıkta süreklilik; tasarımın performans omurgasını oluşturur.

Özetle; Metacaulk İntumesan Kılıf, MC Yangın Durdurucu Sargı (MC150+), ve tamamlayıcı Metacaulk malzemeleri (MC1000, MC1200) birlikte uygulandığında, W-L-2895 detayının gerektirdiği yangın dayanımına ulaşmayı amaçlar. Ürünlerin her biri; genleşme, boşluk doldurma ve sızdırmazlık sürekliliği fonksiyonları ile birbirini tamamlayarak, yangının ve dumanın tesisat geçişlerinden yayılmasını engelleyen etkili bir pasif yangın güvenliği katmanı oluşturur.

Bu Detay Neden Uygulanmalıdır?

• Şaft Kompartıman Bütünlüğü ve 50 Pa Yüksek Basınç Altında 90 Dk Termal Koruma (T=1-1/2 Hr): Mekanik ve sıhhi tesisat şaftları binanın katları boyunca baca etkisi üreten en kritik düşey yangın hatlarıdır. 150 mm’lik plastik atık su kolonları yangın ısısıyla dakikalar içinde erir. 50 Pa diferansiyel basınç altında test edilen bu sistem; 2 saatlik şaft duvarlarında F=2 Hr ve T=1-1/2 Hr (90 dakika) sağlayarak eriyen borunun boşluğunu anında kapatır, şaft içine sıcaklık transferini keser ve ortam sıcaklığı ile 204°C’de < 1 CFM/ft² (< 5,1 L/s/m²) duman geçirimsizliği (L-Rating) sunar.

• Ürüne Özel Montaj ve Şaft İçi Ek Parça (Fittings) Onayı: Şaft boşluklarında atık su ana kolonlarına kat bazında bağlanan dirsek, çatal veya te gibi ek parçalar sıklıkla şaft duvarı kesitine denk gelir. Geleneksel kelepçeler bu ek parçalara monte edilemezken, Metacaulk Intumescent Sleeve; şaft duvarı içine gömülen Schedule 40 PVC ek parçaları ve bunların dışarı taşan manşonlarını tamamen sararak mühürleme lisansına sahip tescilli bir çözümdür.

• Akredite Standart ve İdare Onayı: UL W-L-2895 sistemi C-H ve C-T profilli asimetrik şaft duvarlarında ANSI/UL 1479 ve CAN/ULC S115 normlarına göre doğrudan test edilmiş resmi bir detaydır. Mekanik tesisat müşavirleri, yapı denetim kuruluşları ve itfaiye mercileri tarafından ek bir mühendislik yorumuna (EJ) gerek kalmaksızın şantiyede doğrudan onaylanır.

Uygulanmamasının Sonuçları Ne Olur?

• Düşey Şaft Yangın Yayılımı ve Zehirli Klor Gazı Boşalması: 150 mm çapındaki plastik atık su boruları ve ek parçaları yangın anında eridiğinde duvarda 203 mm’lik kontrolsüz bir delik açılır. C-H dikmeli şaft duvarında intümesan manşon kullanılmadığında şaftın düşey çekiş basıncı (baca etkisi), alevleri ve PVC yanması sonucu açığa çıkan ölümcül hidroklorik asit dumanını tüm katlara dakikalar içinde ulaştırır.

• Mevzuat İhlali ve Ağır Hukuki Yaptırımlar: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” Madde 28 ve tesisat şaftı hükümleri uyarınca, yangın şaft duvarlarını delen tüm yanıcı boruların geçtikleri yapı bileşeninin yangın mukavemetine eşdeğer bir sistemle yalıtılması kanunen zorunludur. Standart dışı harç veya poliüretan köpük dolguları iskan ruhsatı ve itfaiye onay süreçlerinin durdurulmasına, binanın yangın sigortası teminatlarının geçersiz kalmasına ve mekanik yüklenici ile işletme aleyhine ağır hukuki/cezai davalara yol açar.
