W-L-2901
Alçıpan Duvardan Geçen 300 mm PVC Boru F120 Metacaulk 68 İntumesan Sliv / MC150+ Yangın Durdurucu Detayı W-L-2901
Konstrüksiyonlu alçıpan duvardan geçen 300 mm'ye kadar yanıcı borular için F60 veya F120 yangın dayanımı sağlayan sistem. Geçişte Metacaulk 68 intumesan kılıf ve MC150+ mastik kullanılır.
Detay Bilgileri
Sistem Hakkında
W-L-2901 detayı, Konstrüksiyonlu Alçıpan Duvar üzerinden geçen 300 mm (12 inç) PVC/CPVC boruların yangın sırasında oluşturabileceği riskleri en aza indirmek için tasarlanmış, performansı uluslararası standartlarla doğrulanmış bir Yangın Durdurucu Sistem çözümüdür. Sistem; RectorSeal markasına ait Metacaulk 68 Galvanizli Çelik Zırhlı Yangın Durdurucu Kelepçe ve MC150+ Yangın Durdurucu Mastik birleşimiyle uygulanır. Doğru ürün seçimi ve kurallara uygun montaj yapıldığında, bu detay F120 yangın dayanımına ulaşmayı hedefler ve yangın bölmesi bütünlüğünün korunmasına katkı sağlar.
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Test süreçleri, yangın sırasında yanıcı boruların erimesi/çözünmesiyle ortaya çıkan boşluğun etkin bir şekilde kapatılabildiğini ve alev-duman geçişinin engellendiğini doğrular. Metacaulk 68’in Galvanizli Çelik Zırhlı gövdesi ve içindeki intumesan malzeme, yangın ısısıyla genleşerek borunun zayıfladığı bölgede kompakt bir bariyer oluşturur. MC150+ Yangın Durdurucu Mastik, Tesisat Deliği Boşluğunda sürekli ve kesintisiz sızdırmazlık sağlayarak sistemin performansını tamamlar.
Uygulama öncesinde Konstrüksiyonlu Alçıpan Duvar, üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. W-L-2901 bağlamında, 300 mm (12 inç) PVC/CPVC boru geçişleri için kelepçenin doğru çapa sahip olması ve Tesisat Deliği Boşluğunun MC150+ ile en az 16 mm kalınlıkta kapatılması esastır. Mastik uygulaması öncesinde yüzey temizliği, gerekli arka dolgu düzeni ve kelepçe sabitlemeleri üretici talimatlarına göre eksiksiz yapılmalıdır. Bu yaklaşım, sahada karşılaşılabilecek farklı duvar konfigürasyonlarında da beklenen performansın elde edilmesine yardımcı olur.
Detay, yoğun insan sirkülasyonuna sahip hastaneler, eğitim yapıları ve AVM’lerdeki yangın bölmesi duvarlarında kritik bir rol oynar. Yangın durdurucu bileşenlerin doğru uygulanmaması halinde, alev ve duman kısa sürede bitişik hacimlere geçerek can ve mal güvenliğini tehlikeye atabilir. Bu nedenle, montajda ölçülere sadık kalınması (300 mm [12 inç] boru; 16 mm mastik kalınlığı), kelepçenin üretici tarifine uygun sabitlenmesi ve duvarın uygun konstrüksiyon prensipleriyle kurulması zorunludur.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik çerçevesinde, yangın bölmesi elemanları üzerindeki tüm geçiş noktalarında yeterli bütünlük ve sızdırmazlık sağlanmalıdır. W-L-2901, doğru malzeme ve montajla bu gerekliliklerin karşılanmasına yardımcı olur. Sonuç olarak; Metacaulk 68 Galvanizli Çelik Zırhlı Yangın Durdurucu Kelepçe ile MC150+ Yangın Durdurucu Mastik’in birlikte kullanıldığı bu çözüm, uluslararası test standartlarıyla doğrulanmış, uygulanabilir ve sürdürülebilir bir pasif yangın güvenliği yaklaşımı sunar.
Kullanılan Ürün ve Uygulama
Bu detayda kullanılan iki ana ürün, RectorSeal Metacaulk 68 Galvanizli Çelik Zırhlı Yangın Durdurucu Kelepçe ve MC150+ Yangın Durdurucu Mastik’tir. 300 mm (12 inç) çaplı PVC/CPVC boru geçişlerinde birlikte kullanıldıklarında, yangın anında borunun yumuşaması veya erimesiyle oluşacak açıklığı kapatarak bölme bütünlüğünün korunmasına yardımcı olurlar. Sistem, Konstrüksiyonlu Alçıpan Duvar uygulamaları için kurgulanmış olup F120 performans hedefiyle sahaya uygulanır.
Metacaulk 68, gövdesi Galvanizli Çelik Zırhlı yapıdan oluşan ve içinde ısı ile genleşen intumesan malzeme bulunan bir Yangın Durdurucu Kelepçedir. Yangın sıcaklıklarıyla karşılaştığında intumesan astarı hızla genleşerek PVC/CPVC borunun yerinde kalan kısmını sıkıştırır ve Tesisat Deliği Boşluğunu kapatmaya yardımcı olacak bir tıkaç etkisi oluşturur. Galvanizli çelik zırh, kelepçeye gerekli mekanik dayanımı sağlar ve duvar yüzeyine güvenli sabitlemeyi mümkün kılar. Böylece yangın sırasında alev ve dumanın geçişini sınırlayan, sürekli bir bariyer elde edilir.
MC150+ Yangın Durdurucu Mastik ise boşlukların sızdırmazlığını ve kenar bitişlerinin sürekliliğini sağlayan tamamlayıcı bileşendir. Bu detayda teknik verilere göre en az 16 mm kalınlıkta uygulanmalıdır. Doğru kalınlık ve kesintisiz uygulama, sistemin hedeflediği performansın sağlanmasında belirleyicidir. Mastik, boru ile duvar arasındaki düzensizlikleri gidererek hem duman hem de alev geçişine karşı etkili bir hat oluşturur. Uygulama öncesi yüzeylerin temiz, kuru ve tozsuz olması; gerekli arka dolgunun yerleştirilmesi ve mastik çekiminin üretici talimatlarına uygun yapılması gerekir.
RectorSeal Metacaulk 68 ve MC150+ birlikte kullanıldığında; sahada beklenen performansa ulaşmak için ürün-uygulama bütünlüğü önemlidir. Kelepçe doğru çapa göre seçilmeli, Konstrüksiyonlu Alçıpan Duvar üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle inşa edilmelidir. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Bu doğrulama, doğru montajla F120 hedefinin sürdürülebilir olduğunu gösteren önemli bir güvencedir.
Sonuç olarak, Metacaulk 68 Galvanizli Çelik Zırhlı Yangın Durdurucu Kelepçe ile MC150+ Yangın Durdurucu Mastik, 300 mm (12 inç) PVC/CPVC boru geçişleri için güvenilir, sahada uygulanabilir ve bakımı kolay bir çözüm oluşturur. Doğru ürün eşleştirmesi, 16 mm mastik kalınlığına uyum ve üretici talimatlarına eksiksiz bağlılık, W-L-2901 detayının hedeflenen F120 performansını karşılamasında kritik unsurlardır.
300 mm Mega Plastik Borularda İntümesan Yangın Koruması: Alçıpan Duvarlarda UL W-L-2901 Çözümleri
Havalimanları, stadyumlar, endüstriyel tesisler, alışveriş merkezleri ve büyük altyapı projelerinde ana atık su ve proses hatları, 300 mm (12 inç) çapa varan kalın etli PVC ve CPVC borular üzerinden yürütülür. Yangın kompartıman duvarı olan hafif alçıpan bölmelerden geçen bu devasa yanıcı hatlar, yangın esnasında eriyerek duvar arakesitinde büyük yıkıcı boşluklar oluşturur. 50 Pa gibi yüksek diferansiyel basınçlar altında yangın ve duman sızdırmazlığını sağlamak; standart kelepçelerin ötesinde, çift kat sarılabilen ve yüksek radyal genleşme basıncı üreten akredite intümesan manşon detaylarını zorunlu kılar.
Denge Yapı güvencesiyle sunulan RectorSeal UL W-L-2901 sistem detayı, çelik dikmeli alçıpan duvarlardan geçen 300 mm PVC ve CPVC borularda 2 saate kadar tam yangın ve duman sızdırmazlığı sunar. 13 mm bindirme payıyla boruya sarılan ve duvar yüzeylerinden 51 mm taşırılan galvaniz çelik gövdeli Metacaulk Intumescent Sleeve manşon sistemi, 75 dakikalık termal yalıtım (FT Derecesi) sağlayarak eriyen boru kesitini tamamen kilitler. Çevresine uygulanan RectorSeal Metacaulk MC 150+ yangın durdurucu mastik katmanı ile akredite L-Rating (duman sızdırmazlığı) performansı kazanan bu UL tescilli çözüm, projelerinizde denetim süreçlerini hızlandırırken mega tesisat geçişlerinde tavizsiz bir güvenlik altyapısı tesis eder.
Detay İçeriği Ürünler & Alternatifleri

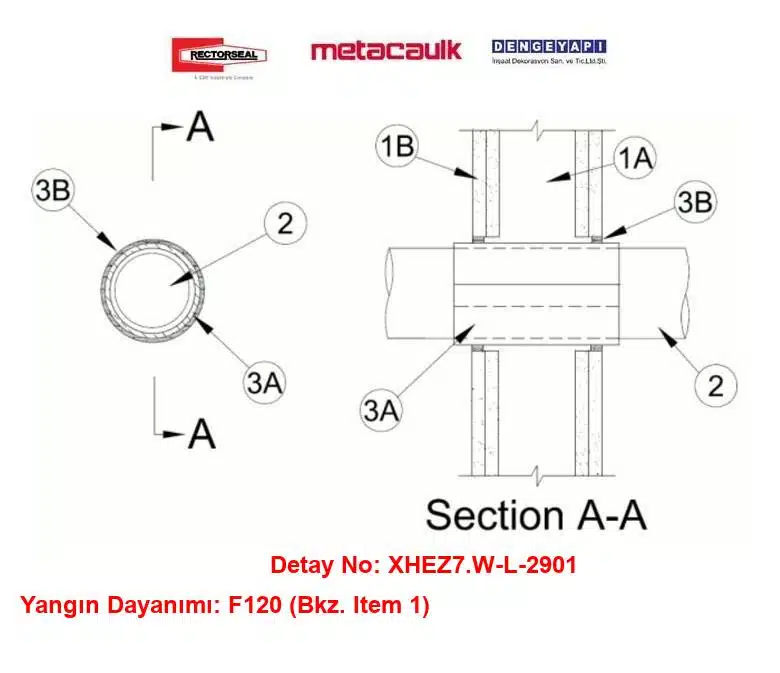

Alçıpan Duvar 300 mm PVC Boru Yangın Durdurucu — Teknik Bileşenler
1) Duvar
F60 veya F120 yangın dayanımlı Konstrüksiyonlu Alçıpan Duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Aşağıdaki yapısal özellikler uygulanacaktır.
1A) Dikmeler
Duvar taşıyıcısı çelik C profilli dikmelerden oluşacaktır. Çelik dikmeler en az 88 mm genişlikte olacak ve en fazla 600 mm eksenler arası aralıkla yerleştirilecektir.
1B) Alçıpan
En az 16 mm kalınlıkta olacaktır. Alçıpan tipi, kalınlığı, katman sayısı, bağlantı elemanı türü ve levha yönlenmesi üreticisinin test edilmiş detayındaki tariflenen şekilde olacaktır. Tesisat Deliği azami çapı 363 mm’dir.
2) Boru
Yangın durdurucu sistem içerisinde, duvar üzerinde eşmerkezli yerleştirilmiş bir adet yanıcı boru bulunacaktır. Tesisat Deliği Boşluğu azami 22 mm olacak ve boru, duvarın her iki tarafında rijit olarak desteklenecektir. Aşağıdaki boru tipleri ve boyutları uygulanabilir:
2A) PVC Boru
Nominal 12” (300 mm) çaplı, Schedule 40 veya SDR41, gözenekli (cellular) ya da masif çekirdekli PVC veya uPVC boru; Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde kullanım için uygundur.
2B) CPVC Boru
Nominal 12” (300 mm) çap veya daha küçük, SDR11 CPVC boru; Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde kullanım için uygundur.
3) Yangın Durdurucu Sistem
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Sistem aşağıdaki bileşenlerden oluşur:
3A) Yangın Durdurucu Cihaz (Kelepçe)
Boru etrafına uyacak şekilde boyutlandırılmış, İntumesan astarlı Galvanizli Çelik Zırhlı Yangın Durdurucu Kelepçe. Borunun dış çevresi etrafına, en az 12 mm bindirme ile iki adet İntumesan kelepçe sıkıca sarılacaktır. Kelepçeler pop perçin, hortum kelepçesi veya bağ teli ile sabitlenecektir. Cihaz, duvar kesiti içinde merkezlenecek ve duvarın her iki yüzünden en az 50 mm taşacak şekilde konumlandırılacaktır. RECTORSEAL — Metacaulk 68 İntumesan Kelepçe.
3B) Yangın Durdurucu Malzeme (Mastik)
Yangın Durdurucu Mastik — Boşluk içerisine en az 16 mm kalınlıkta uygulanacak ve duvarın her iki yüzeyiyle sıfırda (flush) bitecektir. RECTORSEAL — Metacaulk 150+.
Detay Açıklaması
Bu yangın durdurucu sistem, yangın anında geçiş yapan tesisatların yangınla temasını önlemek için tasarlanmıştır. Konstrüksiyonlu Alçıpan Duvarlarda, PVC/CPVC boru geçişleri için kullanılan Galvanizli Çelik Zırhlı Yangın Durdurucu Kelepçe ve Yangın Durdurucu Mastik, yangın güvenliğini sağlamada kritik bir rol oynamaktadır. Yangın durdurucu sistemin uygulanması, yoğun kullanım alanlarında, örneğin hastaneler, okullar ve AVM’lerde yangın bölmesi duvarları için hayati öneme sahiptir.
Yangın durdurucu sistemin uygulanmaması durumunda, yangının hızla yayılma riski artmakta ve bu da can ve mal kaybı ile sonuçlanabilmektedir. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik (BYKYHY) ile uyumlu olan bu sistem, geçiş yapan tesisatların yangın güvenliğini sağlamak için gerekli olan tüm şartları karşılamaktadır. Bu sistem, uluslararası standartlara uygun olarak test edilmiş ve belgelenmiştir.
Bu Detay Neden Uygulanmalıdır?
-
Yangın Kompartıman Bütünlüğü ve 50 Pa Basınç Altında 75 Dk Termal Koruma (FT=1-1/4 Hr): 300 mm (12 inç) gibi devasa çaptaki PVC borular, yangın anında eridiğinde duvarda 368 mm’lik büyük bir baca boşluğu bırakır. CAN/ULC S115 standardına göre 50 Pa yüksek diferansiyel basınç altında test edilen bu sistem; 2 saatlik duvarda F=2 Hr ve FT=1-1/4 Hr (75 dakika) sağlayarak eriyen boru boşluğunu yüksek genleşme basıncıyla anında boğar, sıcaklığın komşu mahalle iletimini sınırlar ve ortam ile 204°C’de < 1 CFM/ft² duman geçirimsizliği (L-Rating) sunar.
-
Ürüne Özel Montaj ve Çift Manşon (Double Sleeve) Gücü: 300 mm’lik büyük borularda standart tekli kelepçelerin intümesan kütlesi boşluğu kapatmaya yetmez. Metacaulk Intumescent Sleeve sisteminin 13 mm bindirmeli iki parça halinde uygulanması ve duvarın her iki yüzeyinden minimum 51 mm taşırılması, yangın anında radyal genleşmeyi doğrudan yangın merkezine odaklayarak hattı kilitler. RectorSeal Metacaulk MC 150+ mastiği ise anüler derzi kapatarak duman sızıntısını sıfıra indirir.
-
Akredite Standart ve İdare Onayı: UL W-L-2901 sistemi CAN/ULC S115 ve ANSI/UL 1479 normlarına göre test edilmiş tescilli bir detaydır. 300 mm gibi mega boyuttaki DWV ve proses hatlarında; mekanik proje müşavirleri, yapı denetim kuruluşları ve itfaiye mercileri tarafından ek bir mühendislik yorumuna (EJ) gerek kalmaksızın doğrudan onaylanır.
Uygulanmamasının Sonuçları Ne Olur?
-
Mega Kesitli Yangın Yayılımı ve Zehirli Klor Gazı Boşalması: 300 mm PVC boruların yangın anında alev alarak erimesi, alçıpan bölme duvarda yaklaşık 37 cm çapında kontrolsüz bir delik meydana getirir. 50 Pa’lık pozitif basınç etkisiyle bu açıklıktan emilen alevler ve PVC yanması sonucu açığa çıkan yüksek derecede korozif ve zehirli hidroklorik asit dumanı, komşu yangın kompartımanlarına ve acil kaçış koridorlarına dakikalar içinde dolar.
-
Mevzuat İhlali ve Ağır Hukuki Yaptırımlar: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” hükümleri uyarınca kompartıman sınırlarını delen tüm yanıcı hatların duvar yangın sınıfına (F120) denk intümesan önlemlerle yalıtılması kanuni zorunluluktur. Standart dışı harç veya köpük dolguları iskan ruhsatı ve itfaiye uygunluk onayının durdurulmasına, binanın yangın sigorta poliçelerinin iptaline ve mekanik yüklenici aleyhine ağır hukuki/cezai sorumluluklar doğmasına yol açar.
Sık Sorulan Sorular
W-L-2901 hangi boru cins ve çaplarında geçerlidir?
W-L-2901 detayı, Konstrüksiyonlu Alçıpan Duvar üzerinden geçen PVC veya CPVC borular için tasarlanmıştır. Bu sayfa özelinde 300 mm (12 inç) çapındaki yanıcı boru geçişini tarif eder. Geçiş yapan tesisatla duvar arasındaki Tesisat Deliği Boşluğu, üreticinin montaj talimatlarına uygun şekilde MC150+ Yangın Durdurucu Mastik ile kapatılmalı ve Metacaulk 68 Galvanizli Çelik Zırhlı Yangın Durdurucu Kelepçe ile tamamlanmalıdır.
Bu detayda kaç mm MC150+ Yangın Durdurucu Mastik uygulanmalıdır?
Teknik verilere göre yangın durdurucu malzeme kalınlığı 16 mm olarak uygulanmalıdır. MC150+ Yangın Durdurucu Mastik, Tesisat Deliği Boşluğunu tamamen kapatacak ve duvarın iki yüzünde sürekli, kesintisiz bir sızdırmazlık sağlayacak biçimde çekilmelidir. Mastik uygulamasından önce boşluk içine uygun arka dolgu kullanımı ve yüzey hazırlığı, üretici talimatlarına göre yapılmalıdır.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 dayanımı için; Konstrüksiyonlu Alçıpan Duvar üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. 300 mm (12 inç) PVC/CPVC boru geçişinde Metacaulk 68 Galvanizli Çelik Zırhlı Yangın Durdurucu Kelepçe kullanılmalı, Tesisat Deliği Boşluğu MC150+ ile en az 16 mm kalınlıkta doldurulmalıdır. Montaj, ASTM E814 ve UL 1479’a uygun olarak UL tarafından test edilen uygulama talimatlarına uygun yapılmalıdır.
Bu detay hangi yapı elemanında kullanılabilir?
Detay, Konstrüksiyonlu Alçıpan Duvar uygulamalarında kullanılmak üzere tasarlanmıştır. Duvar, üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle inşa edilmelidir. Uygulama; hastaneler, okullar, AVM’ler gibi yangın bölmesi gerektiren tüm yapılarda PVC/CPVC boru geçişlerinin güvenliğini sağlamak amacıyla tercih edilir ve duvarın hedef yangın dayanımıyla uyumlu çalışır.
Uygulamada en sık yapılan hata nedir?
En yaygın hatalar arasında; yanlış çapta kelepçe seçimi, MC150+ mastik kalınlığının 16 mm’den az uygulanması, Tesisat Deliği Boşluğunda süreksizlik bırakılması ve kelepçenin duvara talimata uygun sabitlenmemesi sayılabilir. Ayrıca duvarın test edilmiş montaj tipine uymaması ve yüzey hazırlığının atlanması da performansı düşürür. Tüm adımlar üretici talimatlarına göre uygulanmalıdır.
Detay Türkiye Binaların Yangından Korunması Hakkında Yönetmelik ile uyumlu mudur?
Evet. Bu sistem, Konstrüksiyonlu Alçıpan Duvar yangın bölmelerinde PVC/CPVC boru geçişleri için öngörülen yangın durdurucu uygulama prensipleriyle uyumludur. ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Uygulama; doğru ürün seçimi, 16 mm mastik kalınlığı ve üretici talimatlarına tam uyumla yapıldığında, Yönetmelik’in amaçladığı bütünlüğü ve duman/gaz sızdırmazlığını karşılamaya yardımcı olur.
W-L-2901 kodu ne anlama geliyor?
W-L-2901, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Yanıcı Boru, Kondüit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
