W-L-3072
Konstrüksiyonlu Alçıpan Duvarda Çelik Kılıf İçinden Telefon Kablosu Geçişi için W-L-3072
Konstrüksiyonlu alçıpan duvarlarda çelik kılıf boru içinden geçen telefon kabloları için RectorSeal Metacaulk ürünleriyle oluşturulan F120 yangın durdurucu sistem. ASTM E814 ve UL 1479'a göre test edilmiştir.
Detay Bilgileri
Sistem Hakkında
W-L-3072 yangın durdurucu sistemi, Konstrüksiyonlu Alçıpan Duvar üzerinde çelik kılıf boru içinden geçen telefon kablolarının güvenli geçişini sağlamak üzere tasarlanmış bir Yangın Durdurucu Sistem çözümüdür. Telefon kablolarının duvarı delerek geçtiği noktalarda oluşan Tesisat Deliği ve Tesisat Deliği Boşluğu, yangın ve dumanın katlar veya hacimler arasında hızla yayılmasına neden olabilir. Bu nedenle, söz konusu boşluğun doğru bileşenlerle ve test edilmiş yöntemle kapatılması kritik önemdedir.
Bu detayda arka dolgu kalıp malzemesi olarak taşyünü kullanılır; boşluğa sıkıştırılarak yerleştirilen taşyünü, yangın sırasında ısı transferini sınırlandırır ve mastik için kalıcı kalıp olacak şekilde arka destek oluşturur. Boşluğun yüzeyinde ise yangın durdurucu mastik en az 25 mm kalınlıkta, kesintisiz ve aderansı yüksek bir tabaka halinde uygulanır. Böylece çelik kılıf boru ile Konstrüksiyonlu Alçıpan Duvar arasındaki tüm kenarlar boyunca süreklilik ve bütünlük sağlanır.
Sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak performansını kanıtlamıştır. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) Tarafından Test Edilmiştir. Testlerde doğrulanan bu yöntem, uygun malzeme ve detaylarla uygulandığında F120 düzeyinde yangın dayanımı hedefini destekler. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır. Bu nedenle, Konstrüksiyonlu Alçıpan Duvarın tasarım ve imalat kalitesi de nihai performans için belirleyicidir.
Uygulama pratiğinde yüzey hazırlığı, malzeme seçimi ve imalat kalitesi son derece önemlidir. Taşyününün boşlukta sıkı ve süreklilik sağlayacak şekilde yerleştirilmesi; mastik tabakasının 25 mm kalınlıkta, kesintisiz uygulanması; çelik kılıf boru, kablo demeti ve duvar kesiti boyunca tam temas ve yapışmanın sağlanması gerekir. Mastik; kenarlarda köşe dönüşlerini doldurmalı, olası mikro boşlukları kapatmalı ve kabloların çevresinde boşluk bırakılmamalıdır. Saha denetimlerinde, uygulamanın üreticisinin test edilmiş detayındaki tariflenen şekilde yapıldığı doğrulanmalıdır.
W-L-3072 çözümü; ofis, hastane, okul ve konut gibi çeşitli kullanım alanlarında telefon kablolarının geçişlerini güvenle yalıtır. Telefon kablolarının çelik kılıf boru içinden geçirilmesi; mekanik dayanım, kablo düzeni ve bakım kolaylığı sağlarken, yangın durdurucu mastik ve taşyünü arka dolgu kalıp malzemesi ile birlikte kullanıldığında yangın ve duman yayılımının önlenmesine yardımcı olur. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik çerçevesinde, test edilmiş detaylara uygun ürün ve yöntemlerin seçilmesi; etiketleme, fotoğraflama ve kayıt tutma gibi kalite güvence adımlarıyla birlikte ele alınmalıdır.
Sonuç olarak, W-L-3072; çelik kılıf boru içinden geçen telefon kablolarının oluşturduğu Tesisat Deliği Boşluğunu güvenilir biçimde kapatarak, Konstrüksiyonlu Alçıpan Duvarlarda hedeflenen F performansını destekleyen, test edilmiş ve saha uygulanabilir bir Yangın Durdurucu Sistem çözümüdür. Doğru malzemelerle, üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun işçilikle uygulandığında, can ve mal güvenliğine somut katkı sağlar.
Kullanılan Ürün ve Uygulama
RectorSeal Metacaulk çözümleri, W-L-3072 yangın durdurucu sisteminde Konstrüksiyonlu Alçıpan Duvarda çelik kılıf boru içerisinden geçen telefon kablolarının güvenli yalıtımı için tercih edilen ürün ailesini oluşturur. Bu detayda kullanılan başlıca ürünler; Metacaulk MC1000, Metacaulk MC350i, Biostop 500+ ve FlameSafe FS 1900 yangın durdurucu mastiklerdir. Söz konusu mastikler, taşyünü arka dolgu kalıp malzemesi ile birlikte kullanılarak Tesisat Deliği ve Tesisat Deliği Boşluğunun güvenilir şekilde kapatılmasını sağlar.
Metacaulk MC1000 ve MC350i, elektrik ve iletişim kablolarının çevresinde yüksek aderans, çatlak köprüleme ve uzun ömürlü sızdırmazlık sağlamak üzere tasarlanmış yangın durdurucu mastiklerdir. Telefon kabloları çelik kılıf boru içerisinden yönlendirilirken, mastik uygulaması kılıf-delik çevresinde süreklilik sağlayarak alev, duman ve sıcak gaz geçişini sınırlandırır. Biostop 500+ ve FlameSafe FS 1900 da benzer şekilde yangın sırasında performansını koruyan mastik alternatifleridir; yüzey hazırlığı doğru yapıldığında alçıpan yüzeylere, çelik kılıf boruya ve kablo kılıflarına güçlü yapışma gösterir.
W-L-3072 detayında yangın durdurucu mastik en az 25 mm kalınlıkta uygulanmalıdır. Bu kalınlık, sistemin bütünlüğünü artırır ve taşyünü arka dolgu kalıp malzemesi ile birlikte çalışarak boşluktaki ısı ve duman geçişini sınırlandırır. Taşyünü, boşluğa sıkıştırılarak yerleştirilir; mastik ise yüzeyde kesintisiz bir tabaka oluşturacak şekilde sürülür. Böylece, çelik kılıf boru ile Konstrüksiyonlu Alçıpan Duvar arasındaki tüm temas hatları boyunca güvenilir bir bariyer elde edilir. İşçilikte süreklilik, köşe dönüşlerinde doluluk ve kenar bitişlerinin düzgünlüğü; ürünlerin tasarlanan performansı göstermesi için kritik ayrıntılardır.
RectorSeal Metacaulk ailesi, ASTM E814 ve UL 1479 kapsamında test edilen sistem çözümleriyle uyumludur. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) Tarafından Test Edilmiştir. Proje uygulamalarında, üreticisinin test edilmiş detayındaki tariflenen şekilde ürün seçimi ve uygulama yönteminin birebir takip edilmesi; hedeflenen F performansının sahada tekrarlanabilmesi için zorunludur. Ayrıca, uygulama sonrası etiketleme, görsel kayıt ve kontrol formlarının tamamlanması; bakım ve olası revizyonlarda izlenebilirliği sağlar.
Özetle, Metacaulk MC1000, MC350i, Biostop 500+ ve FlameSafe FS 1900; W-L-3072 detayının gerektirdiği 25 mm yangın durdurucu mastik tabakasını güvenle oluşturmaya uygun, yüksek kaliteli yangın durdurucu ürünlerdir. Taşyünü arka dolgu kalıp malzemesi ile birlikte kullanıldığında, telefon kablolarının çelik kılıf boru içinden geçtiği Konstrüksiyonlu Alçıpan Duvar uygulamalarında bütüncül bir Yangın Durdurucu Sistem performansı sunar. Doğru yüzey hazırlığı, uygun malzeme seçimi ve titiz işçilik ile birleştirildiğinde; hem can güvenliği hem de yapı bütünlüğü açısından yüksek düzeyde koruma sağlar.
Bu Detay Neden Uygulanmalıdır?
-
Alçıpan Bölme Duvarlarda Zayıf Akım Şaftlarında 2 Saate Varan Yangın Güvenliği: Telekomünikasyon, santral ve zayıf akım data kabloları binalarda katlar ve odalar arasında kesintisiz ağlar oluşturur. UL W-L-3072 sistemi; alçıpan duvarlardan geçen telefon kablosu demetlerini koruma altına alarak 2 saate kadar (F=1 ve 2 Hr / F120) alev ve sıcak gaz geçişini tamamen kilitler.
-
Çelik Kovan ile Mekanik Koruma: Alçıpan duvarlarda sonradan kablo çekilirken veya revizyon yapılırken kabloların sürtünmeyle alçı levha kenarlarını kırması ve ufalaması sık görülür. Duvar yüzeyinden 51 mm taşan Schedule 40 çelik kovan, kablolara mekanik mukavemet sağlar ve alçıpan kenarlarının deforme olmasını önler.
-
Çift Kademe Sızdırmazlık Güvencesi: Sistem; hem çelik kovanın içine uygulanan 25 mm derinliğindeki intümesan mastik ve taşyünüyle kabloları mühürler, hem de kovanın dış çeperi ile alçıpan arasına çekilen 13 mm taç mastik kordonu ile yangın gazlarının kovan dışından sızmasını çift yönlü engeller.
-
Akredite Standart ve İdare Onayı: ANSI/UL 1479, ASTM E814 ve CAN/ULC S115 normlarına uygun resmi bir detaydır. Elektrik müşavirleri, şartname hazırlayıcılar ve denetim kuruluşları tarafından doğrudan onaylanır.
Uygulanmamasının Sonuçları Ne Olur?
-
Kablo Kılıflarının Tutuşmasıyla Alçıpan Boşluğuna Yangın Atlama: Yalıtımsız veya uygunsuz kapatılmış kovanlardan geçen telefon kablolarının PVC izolasyonu yangın anında erir ve tutuşur. Alevler çelik manşonun içinden ve kovan dışındaki boşluktan doğrudan alçıpan duvar karkasına hücum eder; 2 saatlik bölme duvar dakikalar içinde mukavemetini kaybederek yıkılır.
-
Yoğun Toksik Gaz ve Korozif Hidroklorik Asit Dumanı Yayılımı: Yanan zayıf akım kablolarından çıkan karbonmonoksit ve asit dumanı, kontrolsüz deliklerden kaçış koridorlarına dolarak personeli zehirler ve iletişim merkezlerindeki santral ve server panolarını korozyona uğratır.
-
Mevzuat İhlali ve Ağır Cezai Yaptırımlar: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” hükümleri uyarınca kompartıman duvarlarını delen tüm elektrik ve haberleşme geçişlerinin duvar yangın sınıfına denk sistemlerle yalıtılması mecburidir. Standart dışı poliüretan köpük veya harç uygulamaları iskan ve itfaiye onaylarının durdurulmasına, yangın sigorta teminatının iptaline ve yüklenici aleyhine ağır hukuki sorumluluklara yol açar.
Detay İçeriği Ürünler & Alternatifleri

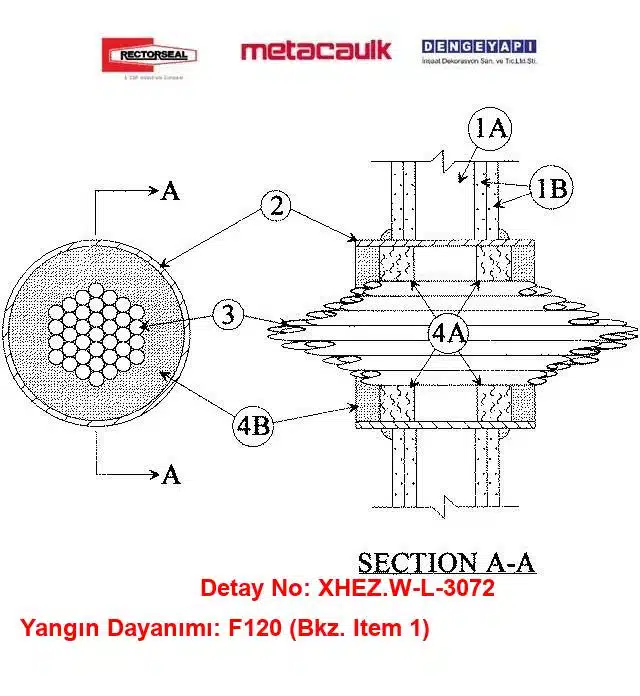

telefon kablosu yangın durdurucu — Teknik Bileşenler
1) Duvar
F60 veya F120 yangın dayanımlı Konstrüksiyonlu Alçıpan Duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Aşağıdaki yapısal özellikleri içerir:
1A) Dikmeler
Duvar taşıyıcısı ahşap dikme veya çelik kanal dikmeden oluşabilir. Ahşap dikmeler yaklaşık 50 x 100 mm ölçülerinde olup aks aralığı 400 mm’dir. Çelik dikmeler en az 64 mm genişlikte ve en fazla 600 mm aks aralığında olmalıdır.
1B) Alçıpan
Kalınlık 16 mm, genişlik 1200 mm; düz veya pahlı kenarlı. Alçıpan tipi, kalınlığı, katman sayısı, bağlantı elemanı ve yerleşimi üreticisinin test edilmiş detayındaki tariflenen şekilde olacaktır. Maksimum Tesisat Deliği çapı 114 mm’dir. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır.
2) Boru
Anma 100 mm çaplı (veya daha küçük) Schedule 40 çelik kılıf boru duvar tesisat deliğine sıkı geçme olarak yerleştirilecektir. Kılıf boru boyu, duvar kalınlığına ilave 100 mm olacak şekilde seçilecek; montaj sonrası kılıf uçları duvarın her iki yüzünde 50 mm taşacaktır.
3) Kablolar
En fazla J-Y(St)Y 25x2x0,5 mm (veya daha küçük) PVC izoleli, PVC kılıflı telefon kablosu Kabloların toplam kesit alanı, açıklık kesit alanının en fazla %25’i olacaktır. Kablolar duvarın her iki tarafında rijit şekilde desteklenecektir.
4) Yangın Durdurucu Sistem
Sistem aşağıdaki bileşenlerden oluşur. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir.
4A) Arka Dolgu Kalıp Malzemesi
En az 50 mm kalınlıkta, en az 65 kg/m³ yoğunlukta taşyünü levha, kalıcı kalıp olacak şekilde Tesisat Deliği içerisine sıkıca yerleştirilecektir. Arka dolgu, kablo grubu aralıklarına mümkün olan en üst düzeyde doldurulacak ve yangın durdurucu malzeme kalınlığını karşılayacak şekilde her iki yüzeyden içeride bırakılacaktır.
4B) Yangın Durdurucu Malzeme — Yangın Durdurucu Mastik
Boşluk içerisine, kılıf boru uçları ile aynı hizada olacak şekilde en az 25 mm kalınlıkta yangın durdurucu mastik uygulanacaktır. Mastik, kablo grubu aralıklarına mümkün olan en üst düzeyde bastırılarak doldurulacaktır. Çelik kılıf borusu/alçıpan ara yüzünde her iki yüzeyde en az 13 mm kalınlığında sürekli bir mastik kordonu çekilecektir. Uygun ürünler: RECTORSEAL — FlameSafe FS 1900, Metacaulk 1000, Metacaulk 350i, Biostop 350i veya Biostop 500+.
Detay Açıklaması
W-L-3072 yangın durdurucu sistemi, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun şekilde tasarlanmıştır. Bu sistem, ofis, hastane, okul ve konut projelerinde telefon kablosu geçişlerinin güvenli bir şekilde yalıtılmasını sağlar. Kablo geçişlerinin yangın güvenliği açısından korunması, yangının yayılmasını önlemek için büyük önem taşır. Yangın durdurucu mastik ve taşyünü arka dolgu kalıp malzemesi, bu sistemin etkinliğini artıran ana bileşenlerdir. Yangın durdurucu sistemin uygulanmaması durumunda, yangın anında ciddi can ve mal kayıplarına yol açabilir. Bu nedenle, yangın durdurucu sistemlerin doğru bir şekilde uygulanması, modern binalarda hayati bir gereklilik olarak öne çıkmaktadır.
Alçıpan Bölme Duvar Geçişlerinde Telefon Kablosu ve Zayıf Akım Yangın Güvenliği: UL W-L-3072 Çözümleri
Hastaneler, oteller, veri merkezleri, modern konut kuleleri ve ticari plazalarda haberleşme altyapısı ve bina otomasyonu; 100 mm çaplı kovanlar içerisinden geçen 25 perli PVC telefon ve haberleşme kabloları üzerinden yürütülür. Yangın kompartıman duvarlarını oluşturan alçıpan sistemleri delen bu zayıf akım şaft hatları, kablo kılıflarının yangın ısısıyla hızla tutuşarak erimesi sebebiyle kompartıman sınırlarında en riskli yangın ve zehirli duman sızıntı noktalarını meydana getirir. Alçıpan duvarlarda 2 saate kadar tam yangın güvenliğini sağlamak; hem çelik kovan içerisindeki kablo demetini mühürleyen hem de kovanın duvarla olan birleşimini gaz sızdırmaz kılan akredite yangın durdurucu sistemleri zorunlu kılar.
Denge Yapı güvencesiyle sunulan RectorSeal UL W-L-3072 sistem detayı, ahşap veya çelik karkaslı alçıpan bölme duvarlardan Schedule 40 çelik kovan içerisinde geçen telefon kablolarında 2 saate kadar tam yangın güvenliği (F=1 ve 2 Hr / F120) sunar. Kovan içine basılan 50 mm mineral taşyünü üzerine uygulanan minimum 25 mm kalınlığındaki RectorSeal Metacaulk 1000 veya Metacaulk 350i yangın durdurucu mastik katmanı, yangın esnasında şişerek eriyen kabloların yarattığı boşlukları kilitler. Duvar yüzeyinden taşan kovanın alçıpanla birleşim hattına çekilen 13 mm taç mastik kordonu ise duman ve sıcak gaz sızıntısını çift yönlü mühürler. Mekanik kovan korumasıyla kablo çekimlerinde alçıpanın tahrip olmasını önleyen ve resmi test raporuyla kabul süreçlerini kolaylaştıran bu UL sertifikalı çözüm, hafif bölme duvar projelerinizde eksiksiz bir yangın güvenliği standardı tesis eder.
Sık Sorulan Sorular
W-L-3072 hangi yapı elemanında kullanılabilir?
W-L-3072, Konstrüksiyonlu Alçıpan Duvar uygulamalarında, çelik kılıf boru içerisinden geçen telefon kablolarının yangın durdurulması için tasarlanmıştır. Tesisat deliği etrafında taşyünü arka dolgu kalıp malzemesi ve üzerine yangın durdurucu mastik uygulanır. Uygulama, üreticisinin test edilmiş detayındaki tariflenen şekilde yapılmalı ve çelik kılıf ile kabloların etrafında süreklilik sağlanmalıdır.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 dayanımı için sistem, üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulmalı; taşyünü arka dolgu kalıp malzemesi boşluğa sıkıştırılmalı ve yangın durdurucu mastik en az 25 mm kalınlıkta, kesintisiz uygulanmalıdır. Konstrüksiyonlu Alçıpan Duvarın yangın dayanımıyla sistemin dayanımı aynı olacağından, duvarın F120 performansı korunmalı ve tüm bileşenler orijinal ürünlerle uygulanmalıdır.
Bu detayda kaç mm Yangın Durdurucu Mastik uygulanmalıdır?
Bu detayda yangın durdurucu mastik 25 mm kalınlıkta uygulanmalıdır. Mastik, çelik kılıf boru ile tesisat deliği arasındaki boşluğu tamamen kapatacak şekilde, düzgün ve sürekli bir tabaka hâlinde sürülmelidir. Yüzeyler temiz, kuru ve tozsuz olmalı; uygulama sonrası mastik kablo ve kılıf yüzeylerine tam yapışma sağlayacak şekilde kontrol edilmelidir.
Bu detayda hangi yangın durdurucu sistem bileşenleri kullanılır?
Sistem; taşyünü arka dolgu kalıp malzemesi ve yangın durdurucu mastikten oluşur. Yangın durdurucu mastik olarak RectorSeal Metacaulk çözümleri (MC1000, MC350i), Biostop 500+ ve/veya FlameSafe FS 1900 kullanılabilir. Kablolar çelik kılıf boru içinden geçer ve mastik uygulaması, kılıf ile duvar kesiti boyunca süreklilik sağlayacak biçimde yapılır.
Hangi laboratuvarda ve hangi standartlara göre test edilmiştir?
Sistem, UL (Underwriters Laboratories) test laboratuvarında ASTM E814 ve UL 1479 standartlarına göre değerlendirilmiştir. Through Penetrants kapsamındaki bu detay için zorunlu ifade: Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) Tarafından Test Edilmiştir. Projede aynı koşullar sağlandığında beklenen performans elde edilir.
Türkiye Binaların Yangınlardan Korunması Hakkında Yönetmelik’e uygun mudur?
W-L-3072, söz konusu yönetmeliğe uygun prensiplerle tasarlanmış olup, Konstrüksiyonlu Alçıpan Duvar uygulamalarında telefon kablosu geçişlerinin güvenli yalıtımını sağlar. Uygunluk; üreticisinin test edilmiş detayındaki tariflenen malzeme ve yöntemlerin aynen uygulanması, etiketleme ve saha denetim kayıtlarının tutulması ile sağlanır. Nihai uygunluk, şantiye denetimi ve proje müellifi onayıyla teyit edilmelidir.
W-L-3072 kodu ne anlama geliyor?
W-L-3072, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Kablo & Kablo Demeti. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
