W-L-7006
Konstrüksiyonlu Alçıpan Duvarda Çelik Hava Kanalı Geçişi için Yangın Durdurucu W-L-7006
Konstrüksiyonlu alçıpan duvarlarda yaklaşık 300 × 300 mm çelik hava kanalı geçişleri için RECTORSEAL Metacaulk ürünleriyle tasarlanmış F120 yangın durdurucu sistem.
Detay Bilgileri
Sistem Hakkında
W-L-7006 Yangın Durdurucu Sistem, konstrüksiyonlu alçıpan duvarlardan geçen çelik hava kanallarının güvenli ve yönetmeliklere uygun şekilde yalıtılmasını amaçlayan, test edilmiş bir detaydır. Yaklaşık 300 × 300 mm boyutlarındaki çelik hava kanalı, duvarın her iki tarafında rijit olarak sabitlenir ve kanal ile duvar arasındaki Tesisat Deliği Boşluğu, taşyünü arka dolgu ve Metacaulk markalı yangın durdurucu mastik kombinasyonu ile kapatılır. Bu kurulum; ofisler, oteller ve alışveriş merkezleri gibi çok katlı binalarda mekanik tesisat şaftları ve geçiş noktaları için idealdir.
Sistemin ana bileşenleri, arka dolgu olarak kullanılan taşyünü ve bunun üzerine uygulanan yangın durdurucu mastiktir. Taşyünü arka dolgu, boşlukta kalıcı kalıp olacak şekilde yerleştirilir; ardından Metacaulk serisi yangın durdurucu mastik, duvarın her iki yüzünden en az 19 mm kalınlığında ve kesintisiz bir hat oluşturacak biçimde uygulanır. Bu katman, duman ve alev geçişine karşı sızdırmaz bir bariyer yaratırken, çelik hava kanalının duvarla temas ettiği bölgedeki hareketleri de tolere edecek bir bütünlük sağlar. Uygulama öncesi yüzeylerin temiz, tozsuz ve kuru olması, mastik ile alçıpan/metal yüzeyler arasında güvenilir bir aderans için kritik önemdedir.
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Test standardı kapsamında, alçıpan duvardan geçen çelik hava kanalının etrafındaki boşluğun doğru malzemelerle doldurulması ve mastik kalınlığının sürekliliği doğrulanır. W-L-7006’nın F120 performansı; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmesi koşuluyla elde edilir. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır; bu nedenle duvarın tasarım dayanımıyla sistemin hedef F sınıfı birbiriyle uyumlu olmalıdır.
Uygulamanın ihmal edilmesi ya da hatalı yapılması; yangının kompartımanlar arasında hızla yayılmasına, duman geçişi nedeniyle kaçış yollarının kullanılamaz hale gelmesine ve büyük can-malzeme kayıplarına yol açabilir. Denge Yapı’nın sunduğu çözüm, FM onaylı malzemelerle desteklenen, uluslararası standartlara uygun bir pasif yangın güvenliği yaklaşımıdır. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik kapsamında, geçen tesisatların yangına dayanım gerekliliklerini karşılamak için test edilmiş ve belgelendirilebilir sistemlerin kullanılması esastır. Bu nedenle, W-L-7006 detayının projeye uygun seçilmesi, uygulama talimatlarına eksiksiz bağlı kalınması ve saha denetimlerinin yapılması önerilir.
En iyi uygulamalar arasında; mastik kalınlığının tüm çevre boyunca 19 mm’den az olmaması, arka dolgunun boşluğu tam dolduracak şekilde sıkı yerleştirilmesi, duvar yüzeyindeki hasarlı alçıpan kısımların onarılması ve kanalın duvarla ilişkili taşıyıcılarının rijitliği sayılabilir. Uygulama sonrası görsel kontrol ve ölçüsel doğrulama yapılmalı, gerekirse üretici teknik föyleriyle karşılaştırmalı kontrol listeleri kullanılmalıdır. Bu disiplinli yaklaşım, sistemin hedeflenen F120 performansına ulaşmasını ve uzun süreli dayanımını güvence altına alır.
Kullanılan Ürün ve Uygulama
W-L-7006 detayında kullanılan yangın durdurucu malzemeler, RectorSeal çatısı altındaki Metacaulk markasının yüksek performanslı ürün ailesinden seçilmiştir. Bu aile; boşluk sızdırmazlığını, alev ve duman geçişine karşı dayanımı ve montaj kolaylığını bir araya getirerek konstrüksiyonlu alçıpan duvarlardan geçen çelik hava kanallarında güvenli bir çözüm sunar. Sistem; taşyünü arka dolgu üzerine uygulanan yangın durdurucu mastik sayesinde F120 performans hedefini karşılayacak biçimde tasarlanmıştır.
Metacaulk MC1000, intumesan karakteriyle bilinen, çok amaçlı bir yangın durdurucu mastiktir. Uygun yüzey hazırlığı sonrasında alçıpan ve metal yüzeylere kuvvetli aderans sağlar; yangın sırasında genleşerek Tesisat Deliği Boşluğunu kapatmaya yardımcı olur ve duman sızdırmazlığı sağlar. MC1000’in düzgün sürülmesi, kenarlarda sürekliliğin korunması ve minimum 19 mm kalınlığın sağlanması, W-L-7006 performansının elde edilmesinde kritik rol oynar.
Metacaulk MC350i ise elastik özellikleri ve uygulama kolaylığı ile öne çıkar. Hareket kabiliyeti gerektiren birleşimlerde çatlama riskini azaltır, alçıpan yüzeylerle uyumlu performans sunar ve düzgün bir yüzey bitişi elde etmeye yardımcı olur. MC350i, sistemin ihtiyaç duyduğu sızdırmazlık ve bütünlüğü destekleyerek duman/alev bariyerinin kesintisiz kalmasını sağlar. Bu ürünlerin bir arada kullanımı, şantiye koşullarına göre esneklik ve uyum sunar.
Biostop 500+ da Metacaulk ailesinin bir diğer güvenilir yangın durdurucu mastik seçeneğidir. Uygun koşullarda kolay uygulama, düzgün tıraşlama ve boyanabilir bitiş gibi pratik avantajlar sunar. Taşyünü arka dolgu üzerinde homojen bir tabaka halinde kullanıldığında, sistemin hedeflenen yangın yalıtımı ve sızdırmazlık gerekliliklerine katkı sağlar. Ürün seçimi yapılırken, proje koşulları ve üretici uygulama talimatları birlikte değerlendirilmelidir.
FlameSafe FS 1900, yüksek performanslı bir yangın durdurucu mastik/kompaund olarak sistemde yer alabilir. Uygulamada; boşluk ölçülerine uygun taşyünü arka dolgu yerleştirildikten sonra, mastik tabakası duvarın her iki yüzünde en az 19 mm kalınlığında kesintisiz şekilde sürülmelidir. Bu yaklaşım; alev, duman ve sıcak gazların geçişine karşı etkili bir bariyer oluşturur ve çelik hava kanalının alçıpan duvarla birleşiminde güvenli bir performans sağlar.
RectorSeal Metacaulk ürünleri; doğru yüzey hazırlığı, uygun derz kesiti ve süreklilikle uygulandığında, W-L-7006 detayında beklenen performansı sağlar. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir ve FM onaylı malzemelerle desteklenen bir çözüm sunar. Uygulama sonrası görsel kontrol, mastik kalınlığının ölçülmesi, kenar sürekliliğinin teyidi ve üretici talimatlarına uygun kürlenme koşullarının sağlanması önerilir. Böylece W-L-7006 detayının F120 hedefi karşılanır ve yapının pasif yangın güvenliği seviyesi yükselir.
Bu Detay Neden Uygulanmalıdır?
-
Yangın Kompartıman Bütünlüğü ve Termal Bariyer: Alçıpan bölme duvarlar hafif yapıları sebebiyle yangın esnasında termal şoka karşı betonarme elemanlara kıyasla daha hassastır. Detay, duvar dayanımına bağlı olarak 1 ve 2 saatlik yangın yalıtımı (F=1-2 Hr) sağlarken, 1 saatlik T derecesi (T=1 Hr) ile hava kanalı üzerinden komşu mahalle geçebilecek yüzey sıcaklık artışını güvenli sınırlar içinde tutar.
-
Ürüne Özel Montaj ve Taç Mastik Koruması: RectorSeal Metacaulk serisi akrilik intümesan mastiklerin esnek yapısı, mekanik havalandırma kanallarındaki hafif titreşimleri tolere eder. Kanal etrafına uygulanan ve alçıpan açıklık kenarına minimum 6 mm bindirilen (lap) taç mastik (crown) formu, yangın anında alçıpan kesitinin kenarlardan dökülmesini ve sıcak gaz sızıntılarını mekanik olarak engeller.
-
Akredite Standart ve İdare Onayı: UL W-L-7006 detayı ANSI/UL 1479, ASTM E814 ve CAN/ULC S115 standartlarına uygun olarak test edilmiş resmi bir sistem kartıdır. Şantiye denetimlerinde, müşavir onaylarında ve itfaiye kontrollerinde alçıpan şaft ve koridor geçişleri için ek mühendislik değerlendirmesine (EJ) gerek kalmadan doğrudan kabul edilir.
Uygulanmamasının Sonuçları Ne Olur?
-
Yatay/Dikey Yangın ve Toksik Duman Yayılımı: Alçıpan bölme duvar geçişlerinde akredite yangın durdurucu mastik ve taşyünü kombinasyonunun uygulanmaması, yangın anında çelik kanalın ısınarak alçı çekirdeğini hızla bozmasına ve rezervasyon çevresinde kontrolsüz çatlaklar açılmasına neden olur. Bu boşluklar şömine bacası etkisi oluşturarak alevlerin, aşırı sıcaklığın ve ölümcül zehirli gazların kaçış koridorlarına ve bitişik mahallere dakikalar içinde yayılmasına yol açar.
-
Mevzuat İhlali ve Hukuki Yaptırımlar: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” hükümleri uyarınca kompartıman bölme duvarlarından geçen mekanik havalandırma hatlarının duvar dayanım süresince sızdırmaz hale getirilmesi mecburidir. Standartsız dolgular; iskan ruhsatı ve itfaiye uygunluk raporunun reddedilmesine, sigorta poliçelerinin iptaline ve yangın durumunda mekanik yüklenici ile yapı yönetimi aleyhine ağır hukuki sorumluluklar doğmasına sebebiyet verir.
Detay İçeriği Ürünler & Alternatifleri
alcipan duvar gecisi yangin durdurucu — Teknik Bileşenler
1) Duvar
F60 veya F120 yangın dayanımlı konstrüksiyonlu alçıpan duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Aşağıdaki yapım özelliklerini içermelidir:
1A) Dikmeler
Duvar taşıyıcısı ahşap dikmeler veya çelik kanallı dikmelerden oluşabilir. Ahşap dikmeler yaklaşık 50 × 100 mm kesitte olup 400 mm aks aralığında yerleştirilecektir. F120 dayanımlı montajlarda çelik dikmeler en az 64 mm genişlikte ve en çok 600 mm aks aralığında; F60 dayanımlı montajlarda çelik dikmeler en az 92 mm genişlikte ve en çok 600 mm aks aralığında olacaktır. Maksimum tesisat deliği alanı 1265 cm² olup, maksimum tek boyut 350 mm’dir.
1B) Alçıpan
Kalınlık 16 mm, genişlik 1200 mm olan alçıpan kullanılacaktır. Alçıpan tipi, kalınlığı, katman sayısı, bağlantı elemanları ve levha yönlenmesi üreticisinin test edilmiş detayındaki tariflenen şekilde olacaktır. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır.
2) Kanal
Yaklaşık 300 × 300 mm (veya daha küçük) ölçülerde, en az 0,7 mm kalınlıkta çelik hava kanalı Yangın Durdurucu Sistem içinde ortalanacaktır. Sistem içinde yaklaşık 25 mm Tesisat Deliği Boşluğu gereklidir. Çelik hava kanalı, duvarın her iki tarafında rijit şekilde desteklenecektir.
3) Yangın Durdurucu Sistem
Yangın Durdurucu Sistem aşağıdaki bileşenlerden oluşacaktır. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. UL (UnderWriters Lab.) Tarafından Test Edilmiştir.
3A) Arka Dolgu Kalıp Malzemesi
F120 dayanımlı montajlarda, en az 65 kg/m³ yoğunlukta taşyünü levha izolasyonundan minimum 89 mm kalınlıkta malzeme, kalıcı kalıp olacak şekilde tesisat deliğine sıkıca doldurulacaktır. F60 dayanımlı montajlarda, aynı yoğunlukta taşyününden 98 mm kalınlıkta malzeme, kalıcı kalıp olacak şekilde doldurulacaktır. Arka dolgu, her iki yüzeyden de gerekli mastik kalınlığını karşılayacak şekilde içeriye gömülü bırakılacaktır.
3B) Yangın Durdurucu Malzeme — Yangın Durdurucu Mastik
F120 dayanımlı montajlarda, duvarın her iki yüzeyinde Tesisat Deliği Boşluğu içine minimum 19 mm kalınlıkta mastik uygulanacaktır. Geçiş yapan elemanın çevresinde minimum 6 mm kalınlığında taç oluşturulacak ve açıklığın çevresinden en az 6 mm taşırılacaktır. F60 dayanımlı montajlarda, her iki yüzeyde boşluk içine minimum 13 mm kalınlıkta mastik uygulanacak; ayrıca eleman etrafında minimum 13 mm kalınlığında taç oluşturulup en az 6 mm taşırılacaktır. Kullanılabilecek ürünler: RECTORSEAL — FlameSafe FS 1900, Metacaulk 1000, Metacaulk 350i, Biostop 350i veya Biostop 500+.
Detay Açıklaması

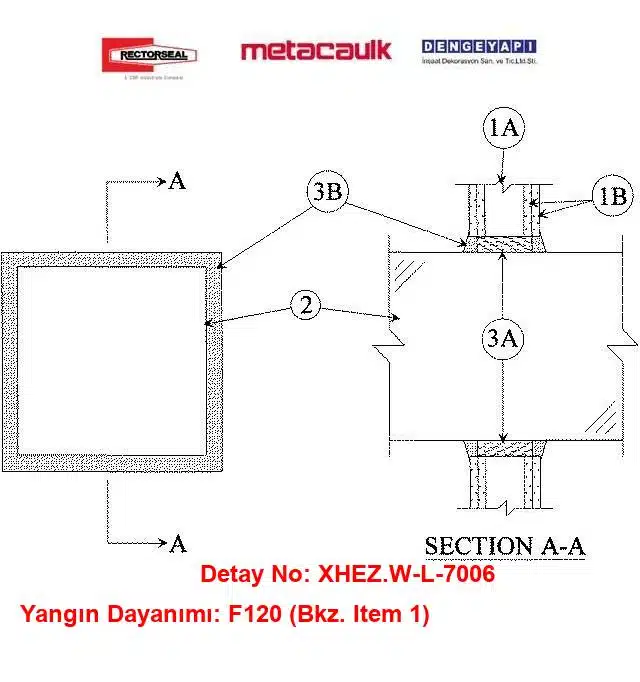

W-L-7006 Yangın Durdurucu Sistem, çelik hava kanalı geçişlerinin güvenli bir şekilde sağlanması için özel olarak tasarlanmıştır. Çelik hava kanalı, yaklaşık 300 x 300 mm boyutunda olup, duvarın her iki tarafında rijit bir destekle yerleştirilir. Bu sistem, ofisler, oteller, alışveriş merkezleri gibi çok katlı binalarda, bölme duvar geçişleri için idealdir. Yangın durdurucu sistemin montajı sırasında, taşyünü arka dolgu malzemesi ve Metacaulk mastik kullanılarak, boşlukların sızdırmazlığı sağlanır.
Yangın durdurucu sistemin uygulanmaması, yangın anında ciddi riskler doğurabilir. Yangının yayılması, malzeme hasarına ve can kaybına yol açabilir. Bu nedenle, yapıların yangın güvenliği standartlarına uygun olarak inşa edilmesi son derece önemlidir. Denge Yapı’nın yangın durdurucu sistemi, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygunluğu ile güvenli bir alternatif sunar. Bu sistem, test edilmiş ve sertifikalandırılmış bir çözüm olarak, yangın güvenliğini sağlamak için en iyi uygulamaları yansıtır.
Alçıpan Bölme Duvarlarda Güvenli Havalandırma: UL W-L-7006 Yangın Bariyeri Çözümleri
Hastaneler, oteller, modern ofis binaları ve ticari yapılarda hafif bölme duvar sistemleri sıklıkla yangın kompartıman hattı olarak tasarlanır. Bu duvarları delen çelik hava kanalları, yangın esnasında karşılaştıkları yüksek sıcaklık ve termal iletim neticesinde alçıpan kesitlerinde deformasyon ve sızıntı riski barındırır. Hafif bölme duvar geçişlerinde sızdırmazlığı korumak, yalnızca anüler boşluğu doldurmaktan ibaret olmayıp alçı levha kenarlarını saran taç mastik detaylarıyla sıcaklık artışını sınırlandıran akredite sistemleri zorunlu kılar.
Denge Yapı güvencesiyle projelendirilen RectorSeal UL W-L-7006 sistem detayı, 1 ve 2 saat yangın dayanımlı alçıpan duvarlardan geçen 12×12 inç (305×305 mm) ebadına kadar çelik hava kanallarında eksiksiz yangın ve duman yalıtımı sunar. Yoğun mineral taşyünü ve RectorSeal Metacaulk 1000 / 350i intümesan mastiklerinin kombinasyonu, 1 saatlik T derecesi ile yüzey sıcaklık transferini sınırlar. Alçıpan yüzeyine bindirilen özel taç mastik uygulamasıyla yangın anında kenar çatlamalarını önleyen bu UL tescilli çözüm, projelerinizde hem denetim süreçlerini kolaylaştırır hem de mekanik tesisat hatlarında tavizsiz yangın güvenliği sağlar.
Sık Sorulan Sorular
Bu detay hangi yapı elemanında kullanılabilir?
W-L-7006 Yangın Durdurucu Sistem, konstrüksiyonlu alçıpan duvarlarda çelik hava kanalı geçişleri için tasarlanmıştır. Yaklaşık 300 × 300 mm boyutundaki çelik hava kanalları, duvarın her iki tarafında rijit olarak sabitlenmeli ve Tesisat Deliği Boşluğu taşyünü arka dolgu ile doldurulup Metacaulk yangın durdurucu mastik ile kapatılmalıdır. Bu kurulum ofis, otel ve alışveriş merkezi gibi yapılarda uygundur.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 dayanımı için, çelik hava kanalının duvara rijit biçimde sabitlenmesi, Tesisat Deliği Boşluğunun uygun taşyünü arka dolgu ile doldurulması ve her iki yüzde en az 19 mm kalınlığında Metacaulk yangın durdurucu mastik uygulanması gerekir. Montaj, üreticisinin test edilmiş detayındaki tariflenen şekilde yapılmalı; yüzey hazırlığı, temizlik ve derz kesitleri üretici talimatlarıyla tam uyumlu olmalıdır.
Bu detayda kaç mm yangın durdurucu mastik uygulanmalıdır?
Bu detayda yangın durdurucu mastik kalınlığı en az 19 mm olmalıdır. Mastik, taşyünü arka dolgu üzerine, duvarın her iki yüzünden kesintisiz ve boşluk bırakmadan uygulanmalı; kenar birleşimlerinde süreklilik sağlanmalıdır. Metacaulk serisi mastiklerin üretici talimatlarındaki derz genişliği, yüzey hazırlığı ve kürlenme koşulları dikkate alınarak uygulama yapılması performans ve kalıcılık için kritiktir.
Bu detayda hangi yangın durdurucu ürünler kullanılmalıdır?
Sistem; FlameSafe FS 1900, Metacaulk MC1000, Metacaulk MC350i ve Biostop 500+ gibi RectorSeal/Metacaulk ürünleri ile uygulanır. Bu ürünler, taşyünü arka dolgu üzerine belirlenen kalınlıkta sürülerek Tesisat Deliği Boşluğunun alev ve duman geçişine karşı sızdırmazlığını sağlar. Ürün seçimi, detayın test kapsamına ve üretici uygulama talimatlarına uygun olmalıdır.
Bu sistem hangi standartlara göre ve hangi laboratuvarda test edilmiştir?
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Bu standartlar, geçen tesisat detaylarında alev ve duman geçişine karşı performansı doğrular. Test kapsamında sistem; taşyünü arka dolgu ve Metacaulk yangın durdurucu mastik ile uygulanmış, çelik hava kanalının alçıpan duvar geçişindeki sızdırmazlık ve yangın dayanımı değerlendirilmiştir.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik'e uygun mudur?
Sistem, uluslararası standartlara göre test edilmiş bir çözümdür ve Yönetmelik’in, geçen tesisatlarda yangına dayanım şartı ile onaylanmış/test edilmiş ürün kullanımına ilişkin hükümlerini karşılamaya yöneliktir. Nihai uygunluk; detayın F120 performansının proje gereklilikleriyle eşleşmesi, üretici talimatlarına tam uyumlu montaj ve saha denetimleriyle doğrulanmalıdır.
W-L-7006 kodu ne anlama geliyor?
W-L-7006, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Hava Kanalı. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
