W-L-7012
Konstrüksiyonlu Alçıpan Duvar Üzerinden Çelik Hava Kanalı İçin Yangın Durdurucu W-L-7012
Konstrüksiyonlu alçıpan duvarlardan geçen galvanizli çelik hava kanalı için F120 yangın durdurucu sistem. Geçiş, taşyünü arka dolgu ve Metacaulk 835+ ile kapatılır.
Detay Bilgileri
Sistem Hakkında
W-L-7012, Konstrüksiyonlu Alçıpan Duvarlardan geçen galvanizli çelik hava kanallarının etrafında, duman ve alev geçişini sınırlandırmak amacıyla tasarlanmış bir Yangın Durdurucu Sistemdir. Sistem; arka dolgu olarak taşyünü ve yangın durdurucu malzeme olarak Metacaulk 835+ kullanır. Bu yaklaşım, yangın anında kanal-duvar birleşimlerinde oluşabilecek zayıf noktaları güvenli hâle getirir ve yapıdaki diğer mahallere duman/alev taşınmasını önlemeye yardımcı olur.
Uygulama prensibi basittir ve tekrarlanabilir: Öncelikle tesisat deliği çevresindeki yüzeyler toz, gevşek parçacık ve yağdan arındırılır. Ardından arka dolgu kalıp malzemesi olarak taşyünü, boşluğa sıkı bir şekilde yerleştirilir. Taşyünü en az 65 kg/m³ yoğunlukta seçilerek boşlukta kalıcı bir destek ve kalıp etkisi oluşturur. Bu altyapı üzerine Metacaulk 835+ Yangın Durdurucu Mastik, üreticisinin test edilmiş detayındaki tariflendiği gibi ve kesintisiz şekilde 19 mm kalınlıkta tatbik edilir. Böylece sistem, hem yangın hem de duman sızdırmazlığı açısından bütüncül bir bariyer oluşturur.
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) Tarafından Test Edilmiştir. Performans hedefi, monte edildiği duvarın yangın sınıfı ile uyumludur. Başka bir ifadeyle, Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır. W-L-7012 özelinde, doğru kurulumla F120 hedeflenir. Duvarın F sınıfının korunması için kullanılan malzeme ve uygulama kalınlıklarının, üreticinin test edilmiş detayında tariflendiği gibi gerçekleştirilmesi şarttır.
Sistem; hastaneler, oteller, ofisler ve alışveriş merkezleri gibi yoğun kullanım alanlarında güvenilir bir çözüm sunar. Konstrüksiyonlu Alçıpan Duvarlarda hava kanalı geçişlerinin çokluğu, bu tür birleşim noktalarını kritik hâle getirir. Taşyünü arka dolgu ve Metacaulk 835+ kombinasyonu, bu birleşimleri standartlara uygun ve sürdürülebilir bir şekilde güvence altına alır. Ayrıca Türkiye Binaların Yangından Korunması Hakkında Yönetmelik kapsamında, geçiş yapan tesisatlarda duman/alev sızdırmazlığı sağlanması gerektiğinden, bu tip test edilmiş sistemlerin kullanımı projelerin uyumluluğuna doğrudan katkı sağlar.
Uygulamada dikkat edilmesi gereken başlıca hususlar; arka dolgunun boşlukta sıkı ve sürekli bir tabaka oluşturması, mastik kalınlığının 19 mm’ye eksiksiz ulaşması ve yüzeylere kesintisiz yapışmanın sağlanmasıdır. Her uygulama sonrası görsel kalite kontrol, mastik kalınlığı ölçümü ve süreklilik kontrolü yapılmalıdır. Uygulama esnasında üretici talimatlarına aynen uyulması, ikame ürün kullanılmaması ve montaj toleranslarının (boşluk genişliği, kanal merkezlenmesi vb.) test edilmiş detayla uyumlu tutulması gereklidir.
Sonuç olarak W-L-7012, galvanizli çelik hava kanalı geçişlerinde kolay uygulanabilir, bakımı görece zahmetsiz ve güvenilir bir yangın güvenliği çözümüdür. Taşyünü arka dolgu ve Metacaulk 835+’ın birlikte sağladığı performans; doğru montaj, dikkatli yüzey hazırlığı ve denetimle birleştiğinde, yapı ölçeğinde hedeflenen F sınıfı sürekliliğini tesis eder.
Kullanılan Ürün ve Uygulama
Bu detayda kullanılan yangın durdurucu malzeme Metacaulk 835+ (RectorSeal) olup, galvanizli çelik hava kanallarının Konstrüksiyonlu Alçıpan Duvarlardan geçişinde güvenilir bir sızdırmazlık ve yangın dayanımı sağlar. Metacaulk 835+, tek bileşenli bir Yangın Durdurucu Mastik olarak taşyünü arka dolgu ile birlikte kullanıldığında, yangın anında birleşim bölgelerinde duman ve alevin ilerlemesini sınırlandıran sürekli bir bariyer oluşturur. Özellikle HVAC hava kanalı geçişlerinde, mastik ile arka dolgunun birlikte çalışması kritik önemdedir.
Metacaulk 835+; iyi yapışma, çatlama direnci ve düzgün yüzey bitişiyle öne çıkar. Alçıpan yüzeylere, galvanizli çelik kanal yüzeylerine ve taşyünü arka dolgunun temas ettiği bölgelerde tutarlı bir aderans gösterir. Ürün, üretici testlerinde doğrulanmış uygulama kalınlıklarıyla kullanıldığında sistemin F sınıfına katkı sağlar. Bu detay kapsamında Metacaulk 835+’ın 19 mm kalınlıkta uygulanması gereklidir. Böylece taşyünü arka dolgu ile birlikte, kanal-duvar birleşiminde kesintisiz bir yangın ve duman bariyeri elde edilir.
Metacaulk 835+; üretici detayına uygun aplikasyonla, ASTM E814 ve UL 1479 standartlarına göre değerlendirilen Yangın Durdurucu Sistemlerin bir parçasıdır. Hava kanalı geçişlerinde sıklıkla karşılaşılan düzensiz boşluk geometrilerinde dahi, doğru yüzey hazırlığı (temizlik ve kuruluk), yeterli arka dolgu sıkılığı ve önerilen 19 mm mastik kalınlığı sağlandığında güvenilir sonuçlar verir. Mastik uygulamasında süreklilik, köşe ve kenar bölgelerde boşluk kalmaması ve yüzeyle tam temas büyük önem taşır.
RectorSeal’in Metacaulk markası, sahada uygulama kolaylığı ve öngörülebilir performansıyla bilinir. Bu detayda kullanılan Metacaulk 835+; HVAC sistemlerinde görülen titreşim ve ısıl değişimlere maruz kalan bölgelerde stabilitesini koruyacak şekilde tasarlanmıştır. Taşyünü arka dolgu kalıp malzemesi, boşlukta kalıcı bir destek sağlayarak mastik tabakasının istenen kalınlık ve formda durmasına yardımcı olur. Böylece, birleşimin hem yangın performansı hem de duman sızdırmazlığı güçlenir.
Uygulama sahasında, mastik öncesi kanal ve duvar yüzeylerinin toz ve yağdan arındırılması; taşyününin boşluğa sıkı şekilde yerleştirilmesi; mastik tabakasının 19 mm kalınlığa ulaşacak şekilde tek parça, kesintisiz uygulanması ve sonrasında görsel/ölçüsel kontrollerin yapılması tavsiye edilir. Proje tesliminde, kullanılan ürünlerin isimleri (Metacaulk 835+), kalınlık verileri ve uygulama fotoğraflarıyla bir kalite dosyası oluşturmak; Türkiye Binaların Yangından Korunması Hakkında Yönetmelik kapsamında gerekli uygunluk dokümantasyonuna destek verir.
Özetle Metacaulk 835+, W-L-7012 gibi hava kanalı geçiş detaylarında taşyünü arka dolgu ile birlikte kullanıldığında, testlerle doğrulanmış bir çözüm sunar. Doğru kurulum ve malzeme seçimi sayesinde, monte edildiği Konstrüksiyonlu Alçıpan Duvarın F sınıfı sürekliliğinin sağlanmasına katkıda bulunur.
Alçıpan Şaft ve Bölme Duvarlarda Mekanik Mukavemet: UL W-L-7012 Çözümleri
Hastaneler, ofis kompleksleri, oteller ve ticari yapılarda yangın kompartımantasyon hatları sıklıkla hafif alçıpan bölme duvarlar üzerinden kurgulanır. Bu narin duvar sistemlerini delen galvaniz çelik hava kanalları, yangın anındaki termal genleşme ve mekanik titreşimler nedeniyle geçiş açıklıklarında yapısal yırtılma ve duman sızıntısı riski oluşturur. Alçıpan duvarlarda kompartıman sürekliliğini sağlamak, yalnızca mastik dolgusu yapmaktan öte kanal deplasmanını engelleyen mekanik köşebentleri ve tel hasır takviyeli akredite yangın durdurucuları zorunlu kılar.
Denge Yapı güvencesiyle sunulan RectorSeal UL W-L-7012 sistem detayı, ahşap veya çelik dikmeli alçıpan duvarlardan geçen dikdörtgen galvaniz çelik hava kanallarında 2 saate kadar tam yangın ve duman sızdırmazlığı sağlar. No. 8 çelik tel hasır kovan, 51×102 mm çelik tespit köşebentleri ve yüksek performanslı RectorSeal Metacaulk 835+ yangın durdurucu mastik kombinasyonu, kanalı rijit biçimde sabitlerken alçı çekirdeği termal şoka karşı korur. Sıfır temas toleransı ve framed-opening uyumluluğuyla sahada montaj esnekliği kazandıran bu UL tescilli çözüm, projelerinizde hem denetim süreçlerini kolaylaştırır hem de mekanik hatlarda en yüksek güvenlik standardını tesis eder.
Detay İçeriği Ürünler & Alternatifleri
Yangın durdurucu sistem alçıpan duvar — Teknik Bileşenler

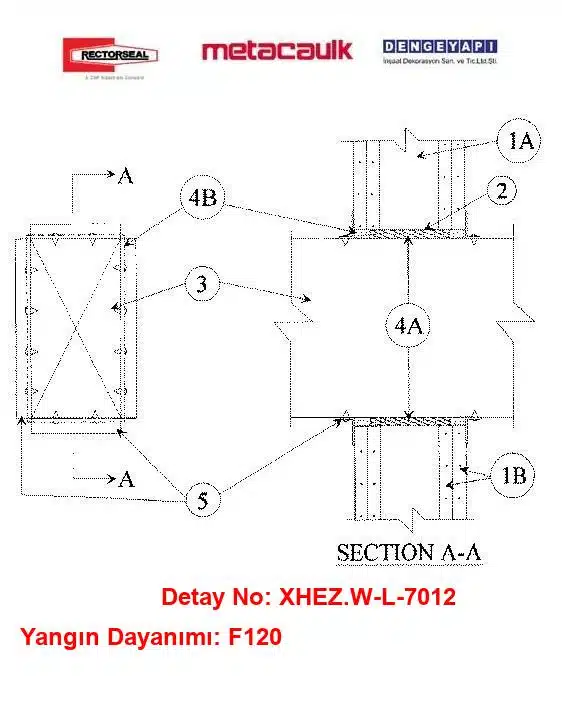

1) Duvar
F60 veya F120 yangın dayanımlı Konstrüksiyonlu Alçıpan Duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle oluşturulmalıdır. Aşağıdaki yapısal özellikleri içermelidir:
1A) Dikmeler
Duvar taşıyıcısı ahşap dikmeler veya çelik kanal dikmelerden oluşabilir. Ahşap dikmeler yaklaşık 50 × 100 mm kesitte ve 400 mm aks aralığında; çelik dikmeler en az 65 mm genişlikte ve en fazla 600 mm aks aralığında olacaktır. Çelik dikme kullanıldığında ve Tesisat Deliğinin azami boyutu dikme boşluğu genişliğini aşıyorsa, düşey dikmeler arasına yerleştirilen dikme parçaları ile açıklık tüm kenarlardan çerçevelenecektir. Çerçeveli Tesisat Deliği, çelik hava kanalının (Madde 3) boyutlarından her iki yönde 50–100 mm daha büyük olacak şekilde düzenlenecek ve kanal ile çerçeve arasında tüm kenarlarda 25–50 mm pay (boşluk) bırakılacaktır.
1B) Alçıpan
Yaklaşık 15 mm kalınlıkta, düz veya pahlı kenarlı. Alçıpan tipi, katman sayısı ve levha yerleşimi üreticisinin test edilmiş detayındaki tariflenen şekilde olacaktır. Ahşap dikmeli duvarlarda Tesisat Deliği için azami alan yaklaşık 117.500 mm² ve tek yönde azami boyut yaklaşık 350 mm’dir. Çelik dikmeli duvarlarda azami alan yaklaşık 203.125 mm² ve tek yönde azami boyut 625 mm’dir. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır.
2) Çelik Tel Hasır
No. 8 çelik tel hasırdan imal edilmiş kılıf; boyuna bindirme en az 25 mm olacaktır. Hasırın boyu, duvar kalınlığından 12 mm daha kısa olacak; Tesisat Deliği çevresine uyacak şekilde şekillendirilecek ve duvar kalınlığı ortasında konumlandırılacaktır.
3) Çelik Hava Kanalı
F60 duvarlar için azami 600 × 300 mm boyutlarında ve en az 0,6 mm kalınlıkta galvanizli çelik kanal; F120 duvarlar için azami 300 × 300 mm ve en az 0,6 mm kalınlıkta galvanizli çelik kanal kullanılacaktır. Yangın durdurucu sistem içerisinde tek bir çelik kanal bulunacaktır. Çelik kanal ile alçıpan arasındaki Tesisat Deliği Boşluğu min 0 mm, maks 25 mm olacaktır. Kanal duvarın her iki tarafında rijit olarak desteklenecektir.
4) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdaki bileşenlerden oluşacaktır:
4A) Arka Dolgu Kalıp Malzemesi
En az 55 mm kalınlıkta ve en az 65 kg/m³ yoğunlukta taşyünü levha, kalıcı kalıp olacak şekilde Tesisat Deliğine sıkıca yerleştirilecektir. Yangın Durdurucu Malzeme kalınlığını karşılamak üzere her iki yüzeyden geri çekilerek (pah payı bırakılarak) uygulanacaktır.
4B) Yangın Durdurucu Malzeme — Mastik
Tesisat Deliği Boşluğu içine, duvarın her iki yüzeyinde yüzeyle sıfır olacak şekilde en az 19 mm kalınlıkta Yangın Durdurucu Mastik uygulanacaktır. Kanal ile duvarın temas ettiği hatta, duvar/kanal birleşiminde her iki yüzde en az 6 mm çapında sürekli mastik kordonu çekilecektir. Ürün: RECTORSEAL — Metacaulk 835+.
5) Çelik Köşebent
Yaklaşık 50 × 100 mm ebatlarında ve en az 0,8 mm kalınlıkta çelik köşebentler, duvarın her iki tarafında kanalın dört kenarına uygulanacaktır. 50 mm’lik bacak, kanala No. 8 veya daha büyük çelik sac vidaları ile; uçlardan en fazla 50 mm mesafe ve en fazla 125 mm aks aralığı ile sabitlenecektir.
Detay Açıklaması
Yangın durdurucu sistem, konstrüksiyonlu alçıpan duvarlardan geçen galvanizli çelik hava kanalları için özel olarak tasarlanmıştır. Metacaulk 835+ ve taşyünü arka dolgu malzemeleri kullanılarak oluşturulan bu sistem, yangın anında duman ve alevlerin yayılmasını önlemekte etkili bir rol oynamaktadır. Bu sistemin uygulanmadığı durumlarda, yangın riski artmakta ve can güvenliği tehlikeye girmektedir. Bu nedenle, yangın durdurucu sistemlerin kullanımı, özellikle yüksek yoğunluklu yapılar gibi kritik alanlarda son derece önemlidir.
Yangın durdurucu sistem, hastaneler, oteller, ofisler ve alışveriş merkezleri gibi yapılar için uygun bir çözüm sunar. Ayrıca, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun olarak tasarlanmış olması, bu sistemin güvenilirliğini artırmaktadır. Yangın anında meydana gelebilecek zararlara karşı koruma sağlamak için yangın durdurucu sistemlerin kullanımı, binaların güvenliğini artırmak için kritik bir öneme sahiptir.
Bu Detay Neden Uygulanmalıdır?
-
Yangın Kompartıman Bütünlüğü ve Taşıyıcı Rijitlik: Hafif alçıpan duvarlar yangın esnasında çelik kanalın genleşmesi ve burulması neticesinde kenar ezilmelerine maruz kalır. Sistemde yer alan 51×102 mm çelik tespit köşebentleri ve No. 8 çelik tel hasır kovan, kanalın mekanik stabilitesini koruyarak alçıpan karkasını yırtılmalara karşı kilitler ve 2 saate kadar (F=1-2 Hr) kompartıman bütünlüğünü güvenceye alır.
-
Ürüne Özel Montaj ve İşçilik Avantajı: RectorSeal Metacaulk 835+ elastik silikon bazlı yangın durdurucu mastik, kanal titreşimlerine ve mekanik hareketlere karşı yüksek esneklik sunar. 0 mm noktasal temas toleransı sayesinde şantiyedeki eksantrik montajlarda ilave alçıpan kesimi gerektirmeden, arakesite çekilen 6 mm’lik mastik kordonu ile hızlı ve nizami uygulama imkanı verir.
-
Akredite Standart ve İdare Onayı: UL W-L-7012 sistemi ANSI/UL 1479 ve ASTM E814 standartlarına uygun olarak test edilmiş resmi bir detaydır. Karkas etrafı framed-opening kuralları ve tespit detayları eksiksiz tanımlandığından, mekanik müşavirler, yapı denetim kuruluşları ve itfaiye mercileri nezdinde ek bir mühendislik yorumuna gerek duyulmadan şantiyede doğrudan onaylanır.
Uygulanmamasının Sonuçları Ne Olur?
-
Yatay/Dikey Yangın ve Toksik Duman Yayılımı: Çelik kanalın yangın anında aşırı ısınıp deforme olması, alçıpan kesitinde mekanik köşebent ve tel hasır donatısı bulunmayan açıklıkların hızla çökmesine neden olur. Açılan boşluklar doğrudan bir şömine bacası etkisi yaratarak alevlerin, aşırı sıcaklığın ve ölümcül toksik gazların komşu odalara ve kaçış koridorlarına saniyeler içinde yayılmasına yol açar.
-
Mevzuat İhlali ve Hukuki Yaptırımlar: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” gereğince, yangın kompartıman duvarlarından geçen tüm mekanik havalandırma kanallarının duvarın yangın dayanım süresi kadar yalıtılması kanunen mecburidir. Karkas desteği veya sertifikalı mastiği bulunmayan uygunsuz imalatlar; iskan ve itfaiye ruhsat süreçlerinin durdurulmasına, yangın sigorta poliçelerinin iptaline ve yüklenici aleyhine ağır cezai sorumluluklar doğmasına sebep olur.
Sık Sorulan Sorular
W-L-7012 hangi yapı elemanında ve hangi tesisat için kullanılır?
W-L-7012, Konstrüksiyonlu Alçıpan Duvar üzerinden geçen galvanizli çelik hava kanalları için tasarlanmış bir Yangın Durdurucu Sistemdir. Sistem; taşyünü arka dolgu ve Metacaulk 835+ Yangın Durdurucu Mastik kombinasyonuyla, kanal ile duvar arasındaki tesisat deliği boşluğunda duman ve alev geçişini sınırlamak üzere uygulanır.
Bu sistem hangi standartlara göre test edilmiştir?
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) Tarafından Test Edilmiştir. Test laboratuvarı Underwriters Laboratories olup, performans doğrulaması bu standartların gerektirdiği koşullara göre yapılmıştır. Projede aynı bileşenler ve uygulama kalınlıkları kullanılarak testle uyum sağlanmalıdır.
Bu detayda kaç mm MC835+ uygulanmalıdır?
Bu detayda Metacaulk 835+ (MC835+) Yangın Durdurucu Mastik 19 mm kalınlıkta uygulanmalıdır. Uygulamadan önce yüzeyler toz ve yağdan arındırılmalı, arka dolgu olarak uygun yoğunlukta taşyünü boşluğa sıkı bir şekilde yerleştirilmeli ve ardından mastik, üreticinin test edilmiş detayındaki tariflendiği şekilde kesintisiz uygulanmalıdır.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 için; Konstrüksiyonlu Alçıpan Duvarın F120 yangın dayanımlı olarak oluşturulması, tesisat deliği çevresine uygun yoğunlukta taşyünü arka dolgu yerleştirilmesi ve Metacaulk 835+’ın 19 mm kalınlıkta uygulanması gerekir. Geçiş yapan galvanizli çelik hava kanalının ve montajının test edilmiş detayla uyumlu olması kritik önem taşır.
Uygulamada en sık yapılan hata nedir?
En sık hata, taşyününün boşluğa yeterince sıkı yerleştirilmemesi ve Metacaulk 835+ kalınlığının 19 mm’nin altında kalmasıdır. Ayrıca, yüzey hazırlığının yetersizliği, mastik uygulamasında süreksizlikler ve üretici detayından farklı ürün/yoğunluk kullanımı performansı düşürür. Uygulama sonrası görsel ve ölçüsel kontrol yapılmalıdır.
Bu detay Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun mu?
Prensip olarak uygundur; çünkü geçiş yapan tesisatlar için test edilmiş yangın durdurucu çözüm öngörür ve duman/alev sızdırmazlığını sağlar. Ancak projede, duvarın F sınıfı, uygulama kalınlıkları ve kullanılan ürünlerin test edilmiş detayla birebir uyumu sağlanmalı; şantiye dosyasında teknik dokümantasyon ve uygulama kayıtları bulundurulmalıdır.
W-L-7012 kodu ne anlama geliyor?
W-L-7012, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Hava Kanalı. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
