W-L-7027
Konstrüksiyonlu Alçıpan Duvarda Dikdörtgen Çelik Hava Kanalı Geçişi için Yangın W-L-7027
Konstrüksiyonlu alçıpan duvardan geçen dikdörtgen çelik hava kanalları için F120 yangın durdurucu sistem. Kanal çevresine 16 mm kalınlıkta RECTORSEAL mastik uygulanır ve çelik köşebentlerle tamamlanır.
Detay Bilgileri
Sistem Hakkında
W-L-7027, Konstrüksiyonlu Alçıpan Duvardan geçen dikdörtgen çelik hava kanalı geçişlerinde kullanılan, yüksek güvenlik sağlayan bir Yangın Durdurucu Sistem çözümüdür. Ofis, konut, otel ve hastane gibi çok katlı yapılarda, şaft ve koridor duvarlarını geçen hava kanallarının çevresinde oluşan Tesisat Deliği Boşluğunu etkili biçimde kapatmayı hedefler. Bu sayede yangın ve dumanın komşu mahallere ilerlemesi engellenir ve kaçış sürekliliği ile müdahale güvenliği korunur. Sistem; 16 mm kalınlığında Yangın Durdurucu Mastik ve çelik köşebentlerin birlikte kullanımıyla tariflenir. Doğru ürün seçimi ve nitelikli işçilikle, tasarım yangına karşı güvenli zonlar arasında etkili bir bariyer oluşturur.
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir. Geçiş Yapan Tesisatlar için temel kabul edilen bu standartlar, duman ve alev geçişinin süre bazlı performansını doğrular. W-L-7027 detayında hedeflenen F120 yangın dayanımı, doğru duvar montajı ve test edilmiş malzeme kombinasyonunun sahada eksiksiz uygulanmasına bağlıdır. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır. Dolayısıyla, Konstrüksiyonlu Alçıpan Duvarın üreticisinin test edilmiş detayındaki tariflere göre oluşturulması, sistem başarısının ilk şartıdır.
Uygulama prensibi, dikdörtgen çelik hava kanalının duvardan geçtiği bölgede çevresel boşluğun 16 mm kalınlıkta Yangın Durdurucu Mastik ile kesintisiz biçimde doldurulmasını ve çelik köşebentlerle kenar sürekliliğinin güvence altına alınmasını içerir. Mastik; alçıpan yüzey, çelik kanal ve çelik köşebentle uyumlu olmalı, yüzeyler toz, yağ ve gevşek parçacıklardan arındırılarak hazırlanmalıdır. Doldurma işleminde boşlukların geride kalmaması, köşelerde sürekliliğin korunması ve mastik kalınlığının her noktada 16 mm olacak şekilde kontrol edilmesi kritik önemdedir.
Denge Yapı, bu detayda RectorSeal Metacaulk ve FlameSafe serisi Yangın Durdurucu Mastik çözümlerini önermektedir. Bu ürünler; yapışma, esneklik ve duman sızdırmazlık performanslarıyla öne çıkar. Doğru ürün kombinasyonu, düzgün yüzey hazırlığı ve tanımlı kalınlıkta uygulama bir araya geldiğinde, sistem yangın sırasında ortaya çıkan termal zorlanmalara rağmen bütünlüğünü korur. Sahada; delik boyutlarının kontrolü, profil birleşimlerinin sağlamlığı ve köşebent montaj sıralaması gibi ayrıntılar, hedef performansı doğrudan etkiler.
Tasarım ve uygulama aşamalarında Türkiye Binaların Yangından Korunması Hakkında Yönetmelik hükümleri dikkate alınmalı; yangın kompartımanlaması, duman kontrolü ve kaçış düzenlemeleri ile uyum gözetilmelidir. Uygulama sonrası görsel muayene, kalınlık ve süreklilik kontrolleri ile fotoğraflı kayıtların alınması; bakım/onarım süreçlerinde referans oluşturur. Sonuç olarak W-L-7027, Konstrüksiyonlu Alçıpan Duvarlarda dikdörtgen çelik hava kanalı geçişleri için güvenilir, test edilmiş ve proje uygulamalarında tekrarlanabilir bir çözüm sunar.
Kullanılan Ürün ve Uygulama
Bu detayda önerilen ürün ailesi, RectorSeal çatısı altındaki Metacaulk ve FlameSafe serisi Yangın Durdurucu Mastiklerdir. Uygulama; dikdörtgen çelik hava kanalının Konstrüksiyonlu Alçıpan Duvarı geçtiği bölgede, çevresel boşluğun 16 mm kalınlıkta mastikle doldurulması ve çelik köşebentlerle desteklenmesi esasına dayanır. Bu bağlamda, FlameSafe FS1900, FS1901, FS1905, FS1929 ile Metacaulk MC1000, MC350i ve Biostop 500+ ürünleri, W-L-7027’nin tarifine uygun kombinasyonlarla tercih edilebilir. Seçim yapılırken, yüzey uyumu, uygulama kolaylığı ve proje şartnamesi dikkate alınmalıdır.
RectorSeal Metacaulk ve FlameSafe serileri; alçıpan yüzeylere, galvanizli çelik veya boyalı çelik hava kanallarına ve çelik köşebentlere yüksek yapışma sağlamak üzere formüle edilmiştir. Yangın sırasında ısıl etkilerle ortaya çıkan genleşme, deformasyon ve mikro hareketleri tolere edebilen bu mastikler, çevresel sızdırmazlığı koruyarak duman geçişini sınırlandırır. Uygulama kalınlığının her noktada 16 mm tutulması ve kesintisiz bir bant halinde sürülmesi, hedeflenen performansın elde edilmesinde belirleyicidir. Doğru astar kullanımı gerekip gerekmediği, üretici teknik bültenlerine göre kontrol edilmelidir.
FlameSafe FS1900/FS1901/FS1905/FS1929 ve Metacaulk MC1000/MC350i/Biostop 500+; yüksek dolgu kapasitesi, düzgün yüzey bitişi ve çatlama/çekme riskini minimize etmeye yönelik formülasyon özellikleriyle öne çıkar. Proje koşullarında, mastik uygulamasından önce yüzey hazırlığı (temizlik, yağ ve tozdan arındırma), boşluk ölçüsünün kontrolü ve çelik köşebentlerin sağlam sabitlenmesi yapılmalıdır. Uygulama sonrası; mastik yüzeyinde süreksizlik, boşluk veya hava kabarcığı bırakılmamalı, kenar dönüşlerinde tam sızdırmazlık sağlanmalıdır. Gerekirse ikinci geçişle kritik bölgeler takviye edilmelidir.
Bu ürün ailesi, W-L-7027’nin gerektirdiği performans hedeflerini karşılamak üzere ASTM E814 ve UL 1479 esaslarına göre kurgulanan testlerde doğrulanmış sistem bileşenleri içinde yer alır. “Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir.” ifadesi, sahada yalnızca test edilmiş detayda tarif edilen ürün ve kalınlık kombinasyonlarının kullanılmasının neden kritik olduğunu açıkça gösterir. Bu nedenle, marka ve tip değişikliği düşünülüyorsa, mutlaka eşdeğer test kanıtı ve proje onayı aranmalıdır.
Sonuç olarak, RectorSeal Metacaulk ve FlameSafe serisi mastikler, Konstrüksiyonlu Alçıpan Duvarlarda dikdörtgen çelik hava kanalı geçişlerinde; 16 mm kalınlık, kesintisiz uygulama ve çelik köşebentlerle desteklenen bir montajla bir araya getirildiğinde, güvenilir ve tekrarlanabilir bir Yangın Durdurucu Sistem performansı sunar. Doğru ürün, doğru detay ve doğru işçilik üçlüsü, yangın ve dumanın yayılımını sınırlayarak bina kullanıcılarının güvenliğine katkı sağlar.
Bu Detay Neden Uygulanmalıdır?
-
Yangın Kompartıman Bütünlüğü ve İç-Dış Mekanik Mukavemet: 1016×508 mm gibi geniş kesitli yatay çelik kanallar, yangın esnasında iç basınç ve termal şok etkisiyle sac gövdede çökme ve aşırı sehim yapar. Kanal içindeki 13 mm çelik tij, dışındaki 38x38x4,8 mm takviye köşebenti ve duvara sabitleyen No. 16 gauge tespit köşebentleri kanalın geometri bütünlüğünü koruyarak alçıpan arakesitinde yırtılmayı önler ve 2 saate kadar (F=1-2 Hr) yangın kompartımanını kilitler.
-
Ürüne Özel Montaj ve İşçilik Avantajı: RectorSeal Metacaulk 1000 ve 350i yangın durdurucu mastik serisi, 57 mm’ye varan geniş anüler açıklıklarda sarkma yapmadan mükemmel elastikiyet ve alev bariyeri sunar. 1 saatlik montajlarda arka dolgu gerektirmemesi ve 2 saatlik sistemlerde fitil/taşyünü/cam yünü alternatiflerinin bulunması sahada malzeme tedarik esnekliği ve hızlı işçilik sağlar.
-
Akredite Standart ve İdare Onayı: UL W-L-7027 sistemi ANSI/UL 1479, ASTM E814 ve CAN/ULC S115 standartlarına uygun olarak test edilmiş resmi bir detaydır. Dört taraflı karkas çerçeveleme (framed opening) ve mekanik takviye kuralları tescilli olduğundan, müşavirler, yapı denetim mercileri ve itfaiye kontrollerinde ek bir mühendislik yorumuna (EJ) gerek kalmadan onaylanır.
Uygulanmamasının Sonuçları Ne Olur?
-
Yatay/Dikey Yangın ve Toksik Duman Yayılımı: Geniş kesitli çelik kanallarda iç tij ve dış kuşaklama takviyeleri yapılmadığında, kanal sacı yangın ısısıyla dakikalar içinde burularak çöker. Açılan 57 mm’ye varan boşluklar ve alçıpan kenar kırılmaları doğrudan bir baca etkisi yaratarak alevlerin, aşırı sıcaklığın ve ölümcül toksik dumanın komşu kaçış yollarına ve yangın zonlarına kontrolsüzce transfer olmasına sebep olur.
-
Mevzuat İhlali ve Hukuki Yaptırımlar: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” hükümleri uyarınca kompartıman duvarlarını delen tüm mekanik havalandırma hatlarının duvar yangın mukavemet süresine eşdeğer bir sistemle yalıtılması kanuni zorunluluktur. Mekanik takviyesi ve akredite yangın mastiği bulunmayan imalatlar; iskân ruhsatı ve itfaiye onayının reddedilmesine, yangın sigortası teminatlarının devre dışı kalmasına ve yüklenici aleyhine ağır cezai sorumluluklar doğmasına yol açar.
Detay İçeriği Ürünler & Alternatifleri

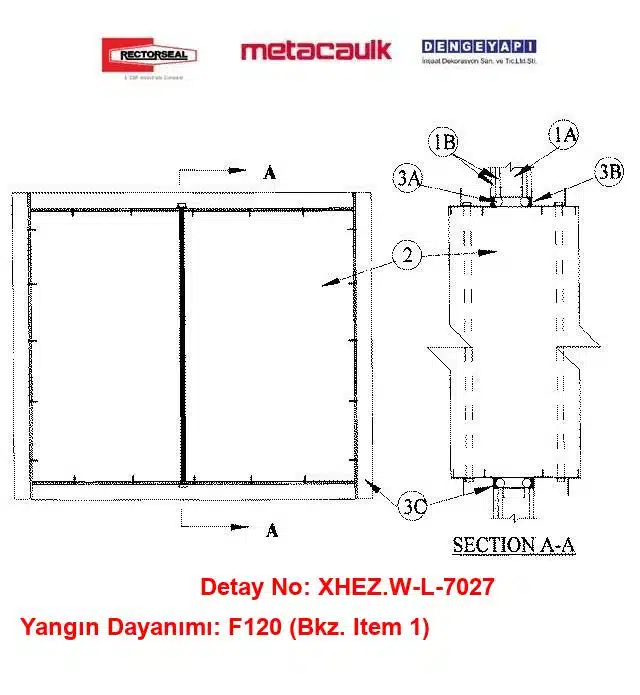

Yangın Durdurucu sistem alçıpan hava kanalı — Teknik Bileşenler
1) Duvar
F60 veya F120 yangın dayanımlı Konstrüksiyonlu Alçıpan Duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Aşağıdaki yapı özelliklerini içermelidir:
1A) Dikmeler
Duvar taşıyıcı karkası, en az 92 mm genişliğinde çelik kanal dikmelerden oluşacaktır ve en fazla 610 mm eksen aralığında yerleştirilecektir. Tesisat Deliği çevresi tamamen çerçevelenecek şekilde ilave 92 mm genişliğinde çelik dikmeler kullanılacaktır.
1B) Alçıpan
Kalınlık 16 mm, genişlik 1200 mm, kenarlar düz veya pahlı olabilir. Alçıpan tipi, kalınlığı, kat adedi, bağlantı elemanı ve levha yönlenmesi; üreticisinin test edilmiş detayındaki tariflenen şekilde olmalıdır. Maksimum Tesisat Deliği alanı 638100 mm² ve maksimum boyut 1092 mm’dir. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır.
2) Kanal
Nominal 1000 × 500 mm (veya daha küçük), en az 0,60 mm kalınlığında galvanizli çelik hava kanalı, yangın durdurucu sistem içinde merkezli veya eksantrik yerleşebilir. Hava kanalı ile Tesisat Deliği çevresi arasındaki boşluk minimum 19 mm, maksimum 57 mm olacaktır. Hava kanalı duvarın her iki tarafında rijit olarak desteklenecektir. Montaj sırasında, her iki tarafta kanalın orta hattında, en az 13 mm çapında dişli çelik çubuklar kanal içine yerleştirilecektir. Dişli çubuk, kanalın üst ve alt yüzeylerinin ötesine maksimum 75 mm uzanacak ve 13 mm çaplı çelik somunlar ile 19 mm açıklıklı ve 75 mm dış çaplı çelik pullar kullanılarak kanalın üst ve alt yüzeylerine sabitlenecektir. Dişli çubuklar duvarın her iki yüzeyinden maksimum 150 mm mesafede konumlandırılacaktır. Dişli çubuğa ek olarak, minimum 38 × 38 mm ebatlarında ve 4,8 mm kalınlığında çelik köşebentler kanalın dış çevresi boyunca monte edilerek No. 10 tip, 19 mm boyunda sac vidalarla kanala sabitlenecektir; vidalar kanalın her iki ucundan maksimum 25 mm içeride ve maksimum 200 mm eksen aralığında yerleştirilecektir. Köşebentler duvarın her iki tarafına monte edilecek ve duvar yüzeylerinden maksimum 300 mm aralıklarla yerleştirilecektir.
3) Yangın Durdurucu Sistem
Sistem; arka dolgu, yangın durdurucu mastik ve çelik köşebentlerden oluşur. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. UL (UnderWriters Lab.) Tarafından Test Edilmiştir.
3A) Arka Dolgu Malzemesi
Sadece F120 yangın dayanımlı duvarlarda kullanılmak üzere, polietilen fitil, taşyünü batt veya camyünü batt; Tesisat Deliği Boşluğu içine sıkıştırılarak yerleştirilecektir. Arka dolgu, her iki duvar yüzeyinden geri çekilerek gerekli yangın durdurucu malzeme kalınlığını karşılayacak derinlikte bırakılacaktır.
3B) Yangın Durdurucu Malzeme — Yangın Durdurucu Mastik
Her iki yüzeyle sıfırlanacak şekilde Tesisat Deliği Boşluğu içine minimum 16 mm kalınlıkta uygulanacaktır. Uygun ürünler: RECTORSEAL — FlameSafe FS1900, FS1901, FS1905, FS1929, Metacaulk 1000, Metacaulk 350i, Biostop 350i veya Biostop 500+.
3C) Çelik Köşebentler
Minimum No. 16 kalınlığında galvanizli çelik köşebentler, hava kanalının üzerine en az 50 mm bindirme ve duvar yüzeylerine en az 25 mm bindirme yapacak şekilde boyutlandırılacaktır. Köşebentler, duvarın her iki tarafında hava kanalına; minimum No. 10 tip, 13 mm boyunda sac vidalarla, kanalın her iki ucundan maksimum 25 mm mesafe içinde ve maksimum 150 mm eksen aralığında sabitlenecektir.
Detay Açıklaması
Denge Yapı’nın yangın durdurucu sistemleri, özellikle Konstrüksiyonlu Alçıpan Duvarlardan geçen dikdörtgen çelik hava kanalları için tasarlanmıştır. Bu sistem, ofis, konut, otel ve hastane gibi çok katlı binalarda kritik öneme sahiptir. Yangın anında can ve mal güvenliğini korumak için, bu sistemin uygulanması şarttır. Yangın durdurucu sistem, hava kanalı geçişlerinde oluşabilecek boşlukları kapatarak yangın ve dumanın yayılmasını önler.
Yangın durdurucu ürünler, RECTORSEAL Metacaulk gibi kaliteli ve güvenilir malzemelerden oluşmaktadır. Bu ürünlerin kullanımı, yangın güvenliği yönetmeliklerine uygunluk sağlamakla kalmaz, aynı zamanda yangın sırasında büyük risklerin önlenmesine de yardımcı olur. Bu sistem, UL tarafından test edilmiş ve sertifikalandırılmış bir çözümdür ve Türkiye Binaların Yangından Korunması Hakkında Yönetmelik (BYKYHY) ile de uyumludur. Yangın durdurucu sistemin uygulanması, binaların yangın güvenliğini artırmak için kritik bir adımdır.
Geniş Kesitli Havalandırma Hatlarında Yapısal Rijitlik: Alçıpan Duvarlarda UL W-L-7027 Çözümleri
Modern ofis kompleksleri, hastaneler, oteller ve ticari yapılarda yangın kompartımantasyon sınırları genellikle hafif alçıpan bölme duvarlar ile ayrılır. Bu duvarlardan geçen 40×20 inç (1016×508 mm) gibi geniş kesitli çelik hava kanalları, yangın anında karşılaştıkları yüksek sıcaklık ve basınç sebebiyle alçı kesitlerinde ciddi burulma ve deformasyon riski üretir. Bu ölçekteki hafif konstrüksiyon geçişlerinde kompartıman bütünlüğünü korumak; kanalın çökmesini önleyen dahili tij ve harici köşebent kuşaklamaları ile akredite yangın durdurucu mastikleri bir araya getiren bütünleşik mühendislik çözümlerini zorunlu kılar.
Denge Yapı güvencesiyle projelendirilen RectorSeal UL W-L-7027 detay çözümü, alçıpan bölme duvarlardan geçen geniş kesitli çelik hava kanallarında 2 saate kadar tam yangın ve duman sızdırmazlığı sunar. Gövde mukavemetini artıran çelik tij ve kuşaklama köşebentleri ile donatılan sistem, RectorSeal Metacaulk 1000 ve 350i yangın durdurucu mastiklerinin yüksek genleşme ve elastikiyet kabiliyetiyle açıklıkları eksiksiz mühürler. Framed-opening karkas uyumu ve 57 mm’ye varan anüler toleransıyla sahada montaj güvenliği sağlayan bu UL sertifikalı çözüm, projelerinizde hem denetim süreçlerini hızlandırır hem de mekanik tesisat geçişlerinde tavizsiz yangın güvenliği inşa eder.
Sık Sorulan Sorular
Bu detay hangi yapı elemanında kullanılabilir?
W-L-7027, Konstrüksiyonlu Alçıpan Duvar uygulamaları için geliştirilmiştir. Duvar, üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Bu detay, dikdörtgen çelik hava kanallarının duvarı geçtiği noktalarda, yangın ve dumanın yayılmasını engellemek amacıyla 16 mm kalınlıkta Yangın Durdurucu Mastik ve çelik köşebentlerle kullanılır.
Bu detayda kaç mm Yangın Durdurucu Mastik uygulanmalıdır?
Bu detayda çevresel derz boyunca 16 mm kalınlıkta Yangın Durdurucu Mastik uygulanmalıdır. Mastik, dikdörtgen çelik hava kanalı ile Konstrüksiyonlu Alçıpan Duvar arasındaki boşluğu kesintisiz biçimde doldurmalı, yüzeye iyi yapışmalı ve çelik köşebentlerle birlikte süreklilik sağlayacak şekilde detay içinde tariflendiği gibi uygulanmalıdır.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 için; Konstrüksiyonlu Alçıpan Duvarın F120 olacak şekilde doğru malzeme ve işçilikle imal edilmesi, dikdörtgen çelik hava kanalının çevresinde 16 mm kalınlığında Yangın Durdurucu Mastik kullanılması ve çelik köşebentlerin tarif edildiği gibi uygulanması gerekir. Sistem, üreticisinin test edilmiş detayındaki tariflere uygun malzemelerle ve kesintisiz uygulamayla tamamlanmalıdır.
Bu detayda hangi ürünler kullanılabilir?
Detayda RectorSeal markasının Metacaulk ve FlameSafe serileri kullanılabilir. Uygun ürünler arasında FlameSafe FS1900, FS1901, FS1905, FS1929 ile Metacaulk MC1000, MC350i ve Biostop 500+ yer alır. Ürün seçimi ve kombinasyonu, test edilmiş detayda tariflendiği şekilde yapılmalı; 16 mm kalınlık korunmalı ve yüzey hazırlığı doğru şekilde tamamlanmalıdır.
Uygulamada en sık yapılan hata nedir?
En sık hata, mastik kalınlığının 16 mm’nin altına düşmesi ve çevresel sürekliliğin bozulmasıdır. Ayrıca yüzeylerin kirli veya nemli bırakılması yapışmayı zayıflatır; çelik köşebentlerin eksik veya hatalı montajı da performansı düşürür. Test edilmemiş ürün kullanımı ve duvar montajının tariflere uygun yapılmaması, hedeflenen F120 dayanımını engeller.
Türkiye Binaların Yangından Korunması Hakkında Yönetmeliğe uygun mu?
Evet. Sistem, geçiş yapan tesisatlarda yangının ve dumanın yayılımını sınırlama ilkesine uygundur. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir. Sahadaki uygulama, test edilmiş detaydaki tariflere, proje dokümantasyonuna ve yetkili idarenin onay koşullarına uygun yapılırsa Yönetmelikle uyum sağlanır.
W-L-7027 kodu ne anlama geliyor?
W-L-7027, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Hava Kanalı. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
