W-L-7034
Alçıpan Duvardan Geçen 16 inç Çelik Hava Kanalı F120 MC1000 Yangın Durdurucu Detayı W-L-7034
Konstrüksiyonlu alçıpan duvarlarda çelik hava kanalı geçişleri için F120 yangın durdurucu sistem. Kanal çevresi RECTORSEAL Metacaulk 1000 mastikle sızdırmaz hale getirilir.
Detay Bilgileri
Sistem Hakkında
W-L-7034 detayı, Konstrüksiyonlu Alçıpan Duvarlardan geçen 400 mm (16”) çelik boru için F120 yangın dayanımı hedefiyle tasarlanmış bir Yangın Durdurucu Sistem çözümüdür. Sistem, çelik tel hasırdan imal edilmiş silindirik kılıf, sıkıştırılmış taşyünü arka dolgu ve RectorSeal Metacaulk 1000 Yangın Durdurucu Mastik bileşenlerinden oluşur. Doğru uygulandığında, yangın anında alev ve dumanın tesisat deliğinden diğer bölmelere yayılmasını engellemeye yardımcı olur ve yangın bölmesi bütünlüğünü korur.
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir. Konstrüksiyonlu Alçıpan Duvarlarda çelik boru geçişleri için pratik bir çözüm sunar ve ofisler, hastaneler, alışveriş merkezleri gibi yüksek kullanıcı yoğunluğuna sahip yapılarda güvenilir performans sağlar. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır. Bu nedenle, duvarın projedeki yangın sınıfına, doğru malzeme seçimine ve detaylı uygulama talimatlarına eksiksiz uyum esastır.
Sistemin temel ilkesi, Tesisat Deliği Boşluğunun kontrollü biçimde arka dolgu ile doldurulması ve yüzeylerde sızdırmazlığın bir Yangın Durdurucu Mastik ile sağlanmasıdır. Taşyünü arka dolgu malzemesi, boşlukta kalıcı kalıp olacak şekilde ve sıkıştırılarak yerleştirilir. Uygulama kalitesi için en az 65 kg/m³ yoğunlukta taşyünü tercih edilmesi tavsiye edilir. Arka dolgu malzemesinin doğru sıkıştırılması ve kesintisiz yerleştirilmesi, hem duman sızdırmazlığını hem de ısıl yalıtımı doğrudan etkiler.
RectorSeal Metacaulk 1000, bu detayda 13 mm kalınlıkta uygulanır. Mastik, arka dolgu ile temas edecek şekilde tüm çevrede süreklilik arz edecek biçimde sürülmelidir. Mastik uygulamasında kesinti, yetersiz kalınlık veya yüzey hazırlığındaki eksikler, performansın düşmesine neden olabilir. Çelik tel hasır silindirik kılıf, boşluk geometrisinin korunmasına ve mastik ile arka dolgunun doğru konumlanmasına yardımcı olur. Tüm bu bileşenlerin üreticinin test edilmiş detayındaki tariflenen şekilde birlikte kullanılması F120 hedefini destekler.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik, yangın kompartımanları arasında bütünlük ve duman sızdırmazlığı gerektirir. Bu detay, söz konusu gerekliliklere uygun bir pasif yangın koruma çözümü sunar. Projede yer alan uygulama talimatlarına, onaylı malzeme listelerine ve saha kalite kontrol adımlarına uyum gösterildiğinde, sistem yangının yayılmasını sınırlayarak can ve mal güvenliğine katkıda bulunur. Uygulama sonrası görsel muayene, ölçü kontrolü (13 mm mastik kalınlığı gibi) ve belgelendirme süreçleri, sürdürülebilir güvenlik performansı için önem taşır.
Kullanılan Ürün ve Uygulama
Bu detayda kullanılan ürün RectorSeal Metacaulk 1000 (MC1000) Yangın Durdurucu Mastiktir. Metacaulk 1000, Konstrüksiyonlu Alçıpan Duvarlarda çelik hava kanalı gibi Geçiş Yapan Tesisat çevresindeki Tesisat Deliği Boşluğunda duman ve alev geçişini engellemeye yardımcı olacak şekilde tasarlanmış bir Yangın Durdurucu Mastiktir. Bu detayda, taşyünü arka dolgu ve çelik tel hasır silindirik kılıf ile birlikte 13 mm kalınlıkta uygulanarak F120 performans hedefini destekler.
Metacaulk 1000’in uygulama mantığı; uygun yüzey hazırlığı, sıkıştırılmış taşyünü arka dolgu ile boşluğun kalıcı kalıp olacak şekilde düzenlenmesi ve ardından mastikle çevresel bir bariyerin oluşturulmasına dayanır. Mastik, yüzeylere kuvvetli yapışma sağlayacak biçimde, boşluğu kesintisiz kapatarak duman sızdırmazlığını artırır. Çelik boru yüzeyi ile alçıpan/derz bölgelerinin temiz, kuru ve tozdan arındırılmış olması yapışma ve dayanım için kritik önem taşır.
Metacaulk 1000, ASTM E814 ve UL 1479 standartları kapsamında değerlendirilen yangın durdurucu uygulamalar için tercih edilen bir çözümdür ve bu sistem, söz konusu standartlara uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir. Ürün; taşyünü arka dolgu ile birlikte kullanıldığında hem alev hem de duman geçişine karşı etkili bir bariyer oluşturur. Bu sayede, yangın sırasında bölme bütünlüğü korunur, tahliye ve müdahale için kritik zaman kazandırılır ve olası hasarlar sınırlandırılır.
Bu detay özelinde Metacaulk 1000’in 13 mm kalınlıkta uygulanması gerekmektedir. Uygulama kalınlığının standardın altında kalması performansı düşürebileceğinden, mastik kalınlığı ve sürekliliği saha kontrol listelerinde mutlaka doğrulanmalıdır. Taşyünü arka dolgunun boşluk içinde yeterli sıkılıkla yerleştirilmesi, mastik ile tam temas ve kenar birleşimlerinde boşluk kalmaması ürünün beklenen performansını destekler. Ek olarak, çelik tel hasır silindirik kılıfın doğru konumlandırılması, boşluk geometrisini sabitleyerek uygulama kolaylığı ve tekrarlanabilir kalite sağlar.
RectorSeal’in Metacaulk 1000 ürünü, Konstrüksiyonlu Alçıpan Duvarlar başta olmak üzere, uygun projelerde çelik hava kanalı geçişleri için güvenilir bir çözümdür. Ürün uygulamalarında üretici talimatlarına eksiksiz uyum, uygun el aletleri ve kontrollü yüzey hazırlığı esastır. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik kapsamında istenen kompartıman bütünlüğü ve duman sızdırmazlığı hedeflerine ulaşmak için, onaylı detaylar, doğru malzeme kombinasyonu ve yerinde kalite güvencesi süreçleri birlikte yürütülmelidir. Bu yaklaşım, F120 performans hedefinin sahada tekrarlanabilir şekilde elde edilmesine yardımcı olur.
Bu Detay Neden Uygulanmalıdır?
-
Yangın Kompartıman Bütünlüğü ve Karkas Stabilitesi: Alçıpan bölme duvarlarda dairesel kanal geçişleri, yangın esnasında çelik kanalın genleşmesiyle alçı çekirdekte ezilme ve dökülme riski taşır. Sistemde yer alan 4 taraflı ilave karkas çerçeveleme (framed opening) ve No. 8 çelik tel hasır kovan, açıklığın geometrisini rijit tutarak 2 saate kadar (F=1-2 Hr) yangın kompartıman bütünlüğünü korur.
-
Ürüne Özel Montaj ve İşçilik Avantajı: RectorSeal Metacaulk 1000 akrilik yangın durdurucu mastiği, yangın anında termal tepki vererek genleşir ve esnek yapısıyla kanal titreşimlerini tolere eder. 0 mm noktasal temas (point contact) toleransı sayesinde eksantrik geçişlerde kırma veya alçıpan genişletmesi gerekmeden, arakesite çekilen 6 mm’lik taç mastik kordonu ile sahada hızlı ve standartlara uygun montaj imkanı tanır.
-
Akredite Standart ve İdare Onayı: UL W-L-7034 sistemi ANSI/UL 1479 ve ASTM E814 standartlarına uygun olarak test edilmiş tescilli bir detaydır. Mekanik tesisat müşavirleri, yapı denetim kuruluşları ve itfaiye mercileri tarafından şantiye denetimlerinde ek bir mühendislik yargısına (EJ) gerek duyulmaksızın doğrudan onaylanır.
Uygulanmamasının Sonuçları Ne Olur?
-
Yatay/Dikey Yangın ve Toksik Duman Yayılımı: Dairesel çelik kanalların yangın anında aşırı ısınıp form değiştirmesi, karkas takviyesi ve yangın durdurucu dolgusu yapılmamış alçıpan açıklıklarında geniş yırtılmalara sebep olur. Açılan boşluklar baca etkisi oluşturarak alevlerin, aşırı sıcaklığın ve ölümcül toksik dumanın komşu mahallere ve yangın kaçış koridorlarına saniyeler içinde yayılmasına yol açar.
-
Mevzuat İhlali ve Hukuki Yaptırımlar: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” hükümleri gereğince, yangın kompartıman duvarlarından geçen tüm mekanik kanalların, geçtikleri yapı elemanının yangın mukavemetine eşdeğer bir sistemle yalıtılması kanuni zorunluluktur. Standartsız yapılan dolgular iskan ve itfaiye ruhsat süreçlerinin durdurulmasına, sigorta poliçelerinin geçersiz sayılmasına ve olası bir yangında mekanik yüklenici ile bina yönetimi aleyhine ağır cezai sorumluluklar doğmasına yol açar.
Detay İçeriği Ürünler & Alternatifleri

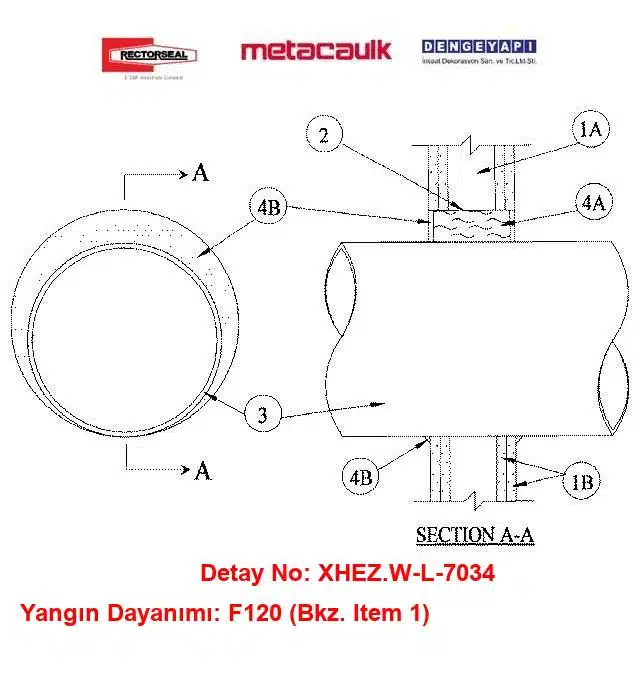

Alçıpan Duvar 16 inç Çelik Hava Kanalı Yangın Durdurucu — Teknik Bileşenler
1) Duvar
F60 veya F120 yangın dayanımlı Konstrüksiyonlu Alçıpan Duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Aşağıdaki yapısal özellikleri kapsar:
1A) Dikmeler
Duvar karkası çelik dikmelerden oluşacaktır. Çelik dikmeler en az 62,5 mm genişlikte olacak ve aks aralığı en fazla 600 mm olacaktır. Kanalın bulunduğu dikme boşluğunda ilave karkas elemanları kullanılarak çerçeveli Tesisat Deliği, kanal çapından genişlik ve yükseklikte 100 mm ile 150 mm daha büyük oluşturulacaktır.
1B) Alçıpan
En az 16 mm kalınlıkta, 1200 mm genişlikte, düz veya pahlı kenarlı alçıpan. Alçıpanın tipi, kalınlığı, katman sayısı ve yönlenmesi, üreticisinin test edilmiş detayındaki tariflenen şekilde olacaktır. Tesisat Deliği azami çapı 425 mm olup, oluşturulan çerçeveli açıklıkla eşmerkezli olacaktır. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır.
2) Çelik Tel Hasır Kılıf
No. 8 çelik tel hasırdan imal edilmiş silindirik kılıf; boyuna bindirme en az 25 mm olacaktır. Kılıf boyu duvar kalınlığına eşit olacak ve geçiş Boşluğunun çevresine uyacak şekilde şekillendirilecektir.
3) Çelik Hava Kanalı
Anma çapı 400 mm (16”) veya daha küçük, en az 0,5 mm veya daha kalın çelik sacdan imal hava kanalı; Tesisat Deliği içinde eşmerkezli veya eksantrik yerleştirilebilir. Tesisat Deliği Boşluğu en az 0 mm (noktasal temas) ile en fazla 25 mm olacaktır. Kanal, duvarın her iki tarafında rijit şekilde desteklenecektir.
4) Yangın Durdurucu Sistem
Yangın Durdurucu Sistem aşağıdaki bileşenlerden oluşacaktır. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir (UL - UnderWriters Lab.).
4A) Arka Dolgu Kalıp Malzemesi
En az 65 kg/m³ yoğunlukta taşyünü, kalıcı kalıp olacak şekilde Tesisat Deliğine sıkıca doldurulacaktır. F60 duvarlar için en az 69 mm, F120 duvarlar için en az 100 mm kalınlıkta uygulanacaktır. Yangın Durdurucu Malzeme kalınlığını karşılamak üzere, her iki yüzeyden gerekli miktarda geri çekilerek boşluk bırakılacaktır.
4B) Yangın Durdurucu Malzeme — Yangın Durdurucu Mastik
Yangın Durdurucu Malzeme, Boşluk içerisine en az 12,5 mm kalınlıkta uygulanacak ve her iki yüzeyde yüzeyle sıfır hizalı olacaktır. Noktasal temas olan yerlerde, duvar/kanal birleşimine her iki taraftan en az 6 mm çapında sürekli bir mastik kordonu çekilecektir. Ürün: RECTORSEAL — Metacaulk 1000.
Detay Açıklaması
Bu sistemin temel bileşenleri arasında No. 8 çelik tel hasırdan imal edilmiş silindirik kılıf, taşyünü arka dolgu ve Metacaulk 1000 yangın durdurucu mastik yer almaktadır. Konstrüksiyonlu Alçıpan Duvarlarda çelik hava kanalı geçişleri için ideal bir çözüm sunan bu sistem, ofisler, hastaneler, alışveriş merkezleri gibi farklı yapı türlerinde kullanılabilir. Yangın durdurucu sistemlerin uygulanmaması, yangının yayılmasına ve ciddi hasarlara yol açabilir. Yangın güvenliğine yönelik bu sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun olup, yangın bölmesi bütünlüğünün korunması ve duman sızdırmazlığı için önemlidir.
Hafif Bölme Duvarlarda Dairesel Kanal Güvenliği: UL W-L-7034 Yangın Bariyeri Çözümleri
Hastaneler, iş merkezleri, oteller ve modern ticari yapılarda yangın zonları çoğunlukla alçıpan bölme duvar sistemleri ile sınırlandırılır. Bu duvarlardan geçen 16 inç çapa kadar olan dairesel çelik hava kanalları, yangın anındaki termal gerilmeler ve mekanik titreşimler nedeniyle alçı çekirdeğinde çatlama ve duman sızıntısı riski oluşturur. Hafif duvar geçişlerinde kompartıman güvenliğini eksiksiz tesis etmek, kanal çevresini saran tel hasır takviyeleri, karkas çerçeveleme kurallarını ve akredite yangın durdurucu mastikleri bir arada sunan mühendislik detaylarını zorunlu kılar.
Denge Yapı güvencesiyle sunulan RectorSeal UL W-L-7034 sistem detayı, çelik dikmeli alçıpan duvarlardan geçen 16 inç (406 mm) dairesel çelik hava kanallarında 2 saate kadar tam yangın ve duman sızdırmazlığı sağlar. No. 8 çelik tel hasır kovan takviyesi ve sıkıştırılmış taşyünü ile desteklenen sistem, RectorSeal Metacaulk 1000 akrilik yangın durdurucu mastiği sayesinde yüksek yapışma ve elastikiyet sunar. Sıfır temas toleransı ve framed-opening uyumuyla sahada montaj kolaylığı kazandıran bu UL sertifikalı çözüm, projelerinizde hem denetim süreçlerini kolaylaştırır hem de mekanik tesisat hatlarında can ve mal güvenliğini en üst düzeye çıkarır.
Sık Sorulan Sorular
W-L-7034 hangi boru cins ve çaplarında geçerlidir?
Bu detay, Konstrüksiyonlu Alçıpan Duvarlardan geçen 400 mm (16”) çapındaki çelik boru için tasarlanmıştır. Geçiş yapan tesisat, çelik boru olarak tariflenmiştir. Diğer boru cinsleri veya farklı çaplar bu detay kapsamında yer almaz; farklı çap veya malzeme için üreticinin test edilmiş diğer detayları ve projeye uygun teknik onaylar dikkate alınmalıdır.
Bu detayda kaç mm MC1000 uygulanmalıdır?
Bu uygulamada Metacaulk 1000 (MC1000) Yangın Durdurucu Mastik 13 mm kalınlıkta uygulanmalıdır. Mastik, yüzeylere kesintisiz ve boşluk bırakmadan sürülmeli, taşyünü arka dolgu ile temas edecek şekilde boşluğu tamamen kapatmalıdır. Yetersiz kalınlık veya süreksiz uygulama, duman sızdırmazlığını ve sistemin F120 performansını olumsuz etkileyebilir.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 için; Konstrüksiyonlu Alçıpan Duvar uygun malzemelerle imal edilmeli, tesisat deliği çevresi temiz ve sağlam olmalı, sıkıştırılmış taşyünü arka dolgu yerleştirilmeli ve Metacaulk 1000 mastik 13 mm kalınlıkta kesintisiz uygulanmalıdır. Çelik tel hasırdan silindirik kılıf kullanımı ve üreticinin test edilmiş detayındaki uygulama adımlarına tam uyum esastır.
Bu detay hangi yapı elemanında kullanılabilir?
Detay, Konstrüksiyonlu Alçıpan Duvarlarda çelik boru geçişlerinin yangına karşı yalıtımı için tasarlanmıştır. Ofisler, hastaneler ve alışveriş merkezleri gibi farklı kullanım türlerindeki bölücü duvarlarda, yangın bölmesi bütünlüğünün korunması ve duman sızdırmazlığı hedefleri kapsamında uygulanabilir. Duvarın projedeki yangın dayanımıyla uyum gözetilmelidir.
Uygulamada en sık yapılan hata nedir?
En sık görülen hatalar; boşluğun yeterince temizlenmemesi, taşyününin yetersiz sıkıştırılması, mastik kalınlığının 13 mm’nin altında bırakılması ve kesintisiz sızdırmazlığın sağlanmamasıdır. Ayrıca, üretici talimatları dışındaki malzemelerin kullanılması ve çelik tel hasır kılıfın eksik uygulanması performansı düşürür. Uygulama öncesi yüzey hazırlığı ve görsel kontrol şarttır.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun mu?
Bu detay, pasif yangın koruma prensipleriyle uyumlu olup, bölme bütünlüğü ve duman sızdırmazlığı gerekliliklerini karşılamaya yardımcı olur. Sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir. Nihai uygunluk, projedeki ilgili şartnamelere, onaylı detaylara ve saha denetimlerine tam uyum gösterilmesine bağlıdır.
W-L-7034 kodu ne anlama geliyor?
W-L-7034, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Hava Kanalı. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
