W-L-7036
Konstrüksiyonlu Alçıpan Duvar üzerinden Çelik Hava Kanalı Geçişi için Yangın Durdurucu W-L-7036
Konstrüksiyonlu alçıpan duvarlarda yaklaşık 525x525 mm çelik hava kanalı geçişleri için F120 yangın durdurucu çözüm. Kanal çevresi RECTORSEAL Metacaulk 1000 ile kapatılır.
Detay Bilgileri
Sistem Hakkında
W-L-7036, Konstrüksiyonlu Alçıpan Duvar üzerinden geçen çelik hava kanalı uygulamaları için tasarlanmış, güvenilir ve sahada uygulanabilir bir Yangın Durdurucu Sistem detayını ifade eder. Sistem; taşyünü arka dolgu malzemesi ve Metacaulk 1000 (MC1000) yangın durdurucu mastik kombinasyonu ile çalışır. Amaç, çelik hava kanalının duvarı delip geçtiği Tesisat Deliği çevresinde bütünlüğü ve yalıtımı koruyarak, yangının ve dumanın katlar veya mahaller arasında ilerlemesini engellemektir.
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Bağımsız laboratuvar testleri, uygun şekilde kurulduğunda sistemin yangın anında duvarın yangın dayanımını düşürmeden performans gösterdiğini kanıtlar. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır. Bu nedenle, doğru ürün, doğru detay ve doğru kalınlıklarla uygulama yapılması zorunludur.
Sistemin ana bileşenleri iki gruptadır: arka dolgu kalıbı işlevi gören taşyünü ve Tesisat Deliği çevresinde boşlukları sızdırmaz hale getiren yangın durdurucu mastik. Taşyünü, yangın sırasında ısı bariyeri görevi üstlenir; mastik ise sızdırmazlık ve bütünlük sağlar. W-L-7036 detayında yangın durdurucu mastik olarak Metacaulk 1000 tercih edilir ve imalat aşamasında tarif edilen kalınlıklar alan boyunca kesintisiz korunur. Bu kombinasyon, hem montaj kolaylığı hem de denetlenebilirlik sunar.
Uygulama adımları özetle şunlardır: Öncelikle duvar ve kanal çevresindeki yüzeyler toz, yağ ve gevşek parçacıklardan arındırılır. Ardından taşyünü arka dolgu, tarif edilen derinlik ve sıkılıkta boşluğa yerleştirilir. Son aşamada Metacaulk 1000 mastik, Tesisat Deliği çevresinde kesintisiz bir hat oluşturacak biçimde ve tarif edilen kalınlıkta çekilir. Kalınlık ve süreklilik, basit bir mastar veya uygun ölçüm araçlarıyla saha denetimi sırasında doğrulanmalıdır.
W-L-7036; ofis bölme duvarları, mekanik şaft duvarları ve yangın bölgelendirilmiş alanlarda çelik hava kanalı geçişlerine uygun bir çözümdür. Sistem, sadece uygun yüzeylere ve belirtilen koşullarda uygulandığında hedeflenen performansı verir. Farklı tesisat türleri (örneğin yanıcı borular veya kablo demetleri) için ayrı detaylar ve ürün kombinasyonları gerekir; bu nedenle üreticisinin test edilmiş detayındaki tariflenen şekilde uygulama yapılmalıdır. Eksik kalınlık, yetersiz arka dolgu veya yüzey hazırlığı gibi hatalar performansı olumsuz etkiler.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik, yangın bölmeleri arasında yapılan tüm geçişlerin test edilmiş ve belgelendirilmiş sistemlerle yalıtılmasını şart koşar. W-L-7036 bu gerekliliklerle uyumludur. Projelerde, duvarın yangın dayanım sınıfı ile seçilen detayın F sınıfının eşleştirilmesi, malzeme tedarik belgelerinin (test raporları, teknik föyler) muhafazası ve saha imalatlarının kayıt altına alınması, uygunluk ve sürdürülebilir güvenlik için kritik adımlardır.
Kullanılan Ürün ve Uygulama
Bu detayda kullanılan yangın durdurucu ürün, RectorSeal markasının Metacaulk 1000 (MC1000) yangın durdurucu mastikidir. Metacaulk 1000; Konstrüksiyonlu Alçıpan Duvar üzerinden çelik hava kanalı geçişlerinde, Tesisat Deliği çevresindeki aralıkların sızdırmaz ve yangına dayanıklı hâle getirilmesi amacıyla tercih edilir. W-L-7036 kapsamında mastik; taşyünü arka dolgu malzemesi ile birlikte bir sistem bileşeni olarak çalışır ve yangın sırasında bütünlük ile duman/geçiş kontrolünde kritik rol oynar.
Metacaulk 1000’in seçilmesinin temel nedeni, bağımsız laboratuvar testleriyle doğrulanmış performansı ve sahada uygulanabilirliğidir. Ürün; uygun yüzey hazırlığı sonrasında Tesisat Deliği çevresine sürekli ve kesintisiz bir hat halinde uygulanır. Bu detay özelinde 13 mm kalınlık, hedef performans için belirleyici bir değerdir ve uygulama boyunca korunmalıdır. Mastik, kanal-duvar arayüzünde boşluk bırakmadan sürülmeli, birleşim çizgileri ve köşelerde süreklilik sağlanmalıdır. Kuruma öncesinde yapılan görsel kontrol ve noktasal kalınlık doğrulaması, işin kalitesini güvence altına alır.
Sistemin diğer bileşeni taşyünü arka dolgudur. Taşyünü; yangın sırasında ısı transferini sınırlandıran ve mastik için kalıcı kalıp niteliği kazandıran bir malzemedir. Taşyününün doğru sıkılıkta yerleştirilmesi, mastik uygulamasının hedeflediği sızdırmazlığı destekler ve geçişin genel performansını yükseltir. Metacaulk 1000 ile taşyününün birlikte kullanımı, W-L-7036 detayında F120 seviyesinde bütünlüğün sağlanmasına katkı verir; ancak nihai performans, üreticisinin test edilmiş detayındaki tariflenen şekilde yapılan montaja bağlıdır.
RectorSeal tarafından üretilen Metacaulk 1000, ASTM E814 ve UL 1479 esas alınarak gerçekleştirilen testlerde senaryolaştırılan koşullarda değerlendirilmiştir. Bu kapsamda sistem; Konstrüksiyonlu Alçıpan Duvar uygulamalarında çelik hava kanalı geçişlerine yönelik pratik, denetlenebilir ve sürdürülebilir bir çözüm sunar. Ürün; tipik şantiye koşullarında kolay uygulanabilir, yüzeye iyi yapışır ve düzgün yüzey hazırlığı ile birlikte uzun ömürlü bir derz/boşluk sızdırmazlığı sağlar. Özellikle mekanik şaftlar, ofis bölmeleri ve yangın zonları arasında kalan kanal geçişlerinde tercih edilir.
Bu Detay Neden Uygulanmalıdır?
-
Yangın Kompartıman Bütünlüğü ve Mekanik Kararlılık: Çelik hava kanalları yangın anında karşılaştıkları aşırı sıcaklık altında genleşip burularak hafif alçıpan bölme duvarları zorlar. Sistemdeki 4 taraflı karkas çerçeveleme (framed opening) ve 51×51 mm çelik tespit köşebentleri, kanalın yangın anındaki deplasmanını engelleyerek alçıpan kesitinde yırtılmayı önler ve 2 saate kadar (F=1-2 Hr) yangın kompartıman bütünlüğünü korur.
-
Ürüne Özel Montaj ve İşçilik Avantajı: RectorSeal Metacaulk 1000 akrilik yangın durdurucu mastiği, termal genleşme kabiliyeti ve yüksek yapışma mukavemetiyle hava kanalı çevresini güvenle mühürler. 0 mm noktasal temas (point contact) toleransı sayesinde eksantrik montajlarda alçıpanı kırma veya genişletme zahmetini ortadan kaldırır; birleşim arakesitine çekilen 6 mm’lik mastik kordonu ile hızlı ve standartlara tam uyumlu işçilik sağlar.
-
Akredite Standart ve İdare Onayı: UL W-L-7036 detayı ANSI/UL 1479 ve ASTM E814 normlarına göre test edilmiş tescilli bir çözümdür. Mekanik proje müşavirleri, yapı denetim kuruluşları ve itfaiye mercileri tarafından ek bir mühendislik yargısına (EJ) gerek kalmadan şantiyede doğrudan kabul görür.
Uygulanmamasının Sonuçları Ne Olur?
-
Yatay/Dikey Yangın ve Toksik Duman Yayılımı: Alçıpan duvardan geçen çelik hava kanallarında tespit köşebentleri ve akredite yangın durdurucu mastik kullanılmadığında, yangın esnasında ısınan sac gövde hızla deforme olur ve alçıpan kenarlarını parçalar. Açılan boşluklar güçlü bir baca etkisi üreterek alevlerin, aşırı ısının ve ölümcül toksik dumanın komşu mahallere ve kaçış yollarına kontrolsüzce dolmasına sebep olur.
-
Mevzuat İhlali ve Hukuki Yaptırımlar: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” hükümleri gereğince kompartıman sınırlarını delen mekanik havalandırma hatlarının, geçtikleri yapı elemanının yangın mukavemetine eşdeğer bir sistemle yalıtılması kanuni zorunluluktur. Standartsız yapılan dolgular iskan ruhsatı ve itfaiye uygunluk onayının reddedilmesine, sigorta teminatlarının iptaline ve yangın durumunda mekanik yüklenici ile yapı işletmesi aleyhine ağır hukuki sorumluluklar doğmasına yol açar.
Uygulama önerileri arasında; yüzey temizliği (toz, yağ, gevşek parçacıkların uzaklaştırılması), taşyünü arka dolgunun tarif edildiği şekilde yerleştirilmesi ve Metacaulk 1000’in 13 mm kalınlıkta, kesintisiz uygulanması bulunur. Ürünün performansı; kalınlık, süreklilik ve doğru detay uyumu ile doğrudan ilişkilidir. Bu nedenle iş programında, uygulama sonrası denetim (kalınlık kontrolü, süreklilik gözlemi, fotoğraflama ve kayıt) adımlarına mutlaka yer verilmelidir. Projede farklı tesisat ve malzeme kombinasyonları varsa, her biri için ilgili test edilmiş detayların seçilmesi gerekir.
Detay İçeriği Ürünler & Alternatifleri

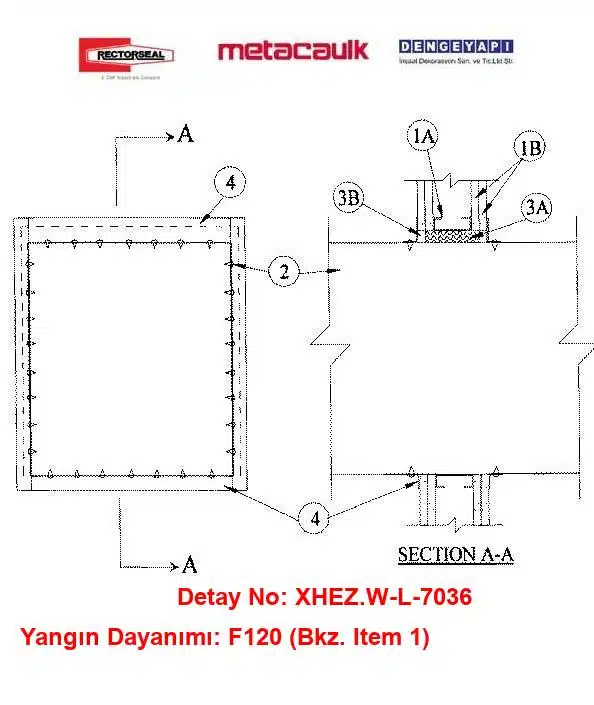

Çelik kanal geçişi yangın durdurucu mastik — Teknik Bileşenler
1) Duvar
F60 veya F120 yangın dayanımlı Konstrüksiyonlu Alçıpan Duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Aşağıdaki yapısal özellikler sağlanacaktır:
1A) Dikmeler
Duvar taşıyıcısı çelik C kanal dikmelerden oluşacaktır. Çelik dikmeler en az 65 mm genişlikte olacak ve en fazla 600 mm eksen aralığıyla yerleştirilecektir. Tesisat Deliği çevresi tamamen çerçevelenecek şekilde ilave taşıyıcı elemanlar kullanılacaktır.
1B) Alçıpan
En az 15 mm kalınlıkta, yaklaşık 1200 mm genişlikte, düz veya pahlı kenarlı alçıpan levhalar kullanılacaktır. Alçıpan türü, kalınlığı, katman sayısı ve yönlenmesi, üreticisinin test edilmiş detayındaki tariflenen şekilde olacaktır. Tesisat Deliği en fazla 302500 mm² alanda ve tek yönde en fazla 550 mm boyutta olmalıdır. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır.
2) Kanal
Nominal 525 x 525 mm (veya daha küçük) boyutlarda, en az 0,6 mm kalınlıklı çelik hava kanalı, Tesisat Deliği içinde eksenel (konsantrik) veya eksendan (eksantrik) yerleştirilebilir. Tesisat Deliği Boşluğu, minimum 0 mm (noktasal temas) ile maksimum 25 mm arasında olacaktır. Kanal, duvarın her iki tarafında rijit biçimde desteklenecektir.
3) Yangın Durdurucu Sistem
Sistem aşağıdaki bileşenlerden oluşacaktır. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir.
3A) Arka Dolgu Malzemesi
F60 dayanımlı duvarlarda en az 75 mm; F120 dayanımlı duvarlarda en az 100 mm kalınlıkta, minimum yaklaşık 65 kg/m³ yoğunlukta taşyünü, kalıcı kalıp olacak şekilde boşluğa sıkıca yerleştirilecektir. Arka dolgu, her iki yüzeyde uygulanacak Yangın Durdurucu Malzemeye (mastik) gerekli kalınlığı sağlayacak şekilde yüzeyden geri çekilecektir.
3B) Yangın Durdurucu Malzeme — Mastik
Tesisat Deliği Boşluğu içine, duvarın her iki yüzeyiyle sıfır hizada olacak biçimde, minimum 13 mm kalınlıkta yangın durdurucu mastik uygulanacaktır. Noktasal temas (0 mm boşluk) durumunda, duvar/kanal temas hattına, duvarın her iki yüzeyinden kesintisiz en az 6 mm çapında bir mastik kordonu çekilecektir. Ürün: RECTORSEAL — Metacaulk 1000.
4) Çelik Köşebentler
Yaklaşık 50 x 50 mm boyutlarında ve en az 0,75 mm kalınlıkta çelik köşebentler, duvarın her iki tarafında kanalın dört kenarı boyunca sabitlenecektir. Köşebentler, kanala No. 8 veya daha büyük saç vidaları ile, kanal uçlarından en fazla 50 mm mesafede ve en fazla 125 mm eksen aralığıyla tespit edilecektir.
Detay Açıklaması
Konstrüksiyonlu alçıpan duvar üzerinden çelik hava kanalı geçişi için tasarlanan yangın durdurucu sistem, özel olarak geliştirilmiş yangın durdurucu mastik ve taşyünü arka dolgu malzemesi kullanmaktadır. Bu sistem, geçiş yalıtımının duvarın yangın dayanım sınıfını düşürmemesi için tasarlanmıştır. Yangın durdurucu sistem, alçıpan bölme duvarlı ofislerde, mekanik şaft-duvarı geçişlerinde ve yangın bölgelendirmesi yapılan mahallerde güvenli bir çözüm sunar. Yangın durdurucu mastik, tesisat deliği boşluğunu kapatırken, taşyünü ise yangın anında ısı yalıtımı sağlar. Bu sayede, yangının yayılması önlenir ve can güvenliği sağlanır.
Yangın durdurucu sistemin uygulanmaması durumunda, yangın anında yangının hızla yayılması ve can kaybı riskinin artması gibi ciddi tehlikeler ortaya çıkmaktadır. Bu nedenle, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik gerekliliklerine uygun olarak tasarlanan bu sistem, yangın güvenliğini sağlamak adına büyük bir önem taşımaktadır. Yangın durdurucu sistemin tüm bileşenleri, bağımsız laboratuvarlarda test edilmiş ve onaylanmıştır, bu da güvenilirliğini artırmaktadır.
Alçıpan Bölme Duvarlarda Güçlendirilmiş Güvenlik: UL W-L-7036 Yangın Bariyeri Çözümleri
Hastaneler, oteller, modern ofis binaları ve ticari komplekslerde yangın kompartımantasyonu genellikle hafif alçıpan bölme duvarlar üzerinden sağlanır. Bu narin duvarları delen dikdörtgen ve kare çelik hava kanalları, yangın esnasında oluşan yüksek termal gerilmeler ve mekanik titreşimler nedeniyle alçı çekirdeğinde çatlama ve duman kaçağı riski üretir. Alçıpan duvar geçişlerinde sızdırmazlığı ve yapısal dayanımı korumak, yalnızca mastik dolgusu yapmaktan öte kanal deplasmanını kilitleyen mekanik köşebentleri ve akredite yangın durdurucuları bir araya getiren mühendislik detaylarını zorunlu kılar.
Denge Yapı güvencesiyle sunulan RectorSeal UL W-L-7036 sistem detayı, çelik dikmeli alçıpan duvarlardan geçen 21×21 inç (533×533 mm) ebadına kadar dikdörtgen çelik hava kanallarında 2 saate kadar tam yangın ve duman yalıtımı sağlar. Açıklığı çevreleyen karkas takviyesi, 4 taraflı 50×50 mm çelik tespit köşebentleri ve sıkıştırılmış mineral taşyünü ile mekanik olarak güçlendirilen sistem, RectorSeal Metacaulk 1000 akrilik yangın durdurucu mastiği ile mükemmel elastikiyet ve alev bariyeri oluşturur. Sıfır temas toleransı ve framed-opening uyumluluğuyla sahada montaj esnekliği kazandıran bu UL tescilli çözüm, mekanik projelerinizde hem onay süreçlerini kolaylaştırır hem de tavizsiz bir yangın güvenliği altyapısı sunar.
Sık Sorulan Sorular
W-L-7036 hangi yapı elemanında kullanılabilir?
W-L-7036 detayı, Konstrüksiyonlu Alçıpan Duvar üzerinden geçen çelik hava kanalı uygulamaları için tasarlanmıştır. Ofis bölme duvarları, şaft duvarları ve yangın bölgelendirmesi yapılan alanlarda, duvarın yangın dayanımını düşürmeden güvenli geçiş sağlar. Sistem çelik hava kanalları için uygundur; farklı tesisat türleri veya malzemeleri için üreticinin test edilmiş detayları esas alınmalıdır.
Bu detayda kaç mm Metacaulk 1000 uygulanmalıdır?
Bu detayda yangın durdurucu malzeme olarak kullanılan Metacaulk 1000 (MC1000), Tesisat Deliği çevresinde sürekli ve kesintisiz şekilde 13 mm kalınlıkta uygulanmalıdır. Uygulama öncesinde yüzeyler temiz, kuru ve tozsuz olmalı; taşyünü arka dolgu uygun şekilde yerleştirildikten sonra mastik 13 mm kalınlığı sağlayacak biçimde, boşluk kalmayacak şekilde çekilmelidir.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 için sistem; Konstrüksiyonlu Alçıpan Duvar üzerinde, üreticisinin test edilmiş detayında tariflendiği şekilde oluşturulmalı, taşyünü arka dolgu malzemesi doğru sıkılıkta yerleştirilmeli ve Metacaulk 1000 yangın durdurucu mastik 13 mm kalınlıkta, kesintisiz uygulanmalıdır. Tesisat Deliği geometrisi ve yüzey hazırlığı uygun olmalı; sistem ASTM E814 ve UL 1479’a uygun olarak UL tarafından test edilmiş kurallara göre uygulanmalıdır.
Uygulamada en sık yapılan hata nedir?
En sık hata; mastik kalınlığının 13 mm’nin altında bırakılması, taşyününün yetersiz sıkılıkta yerleştirilmesi ve yüzey hazırlığının eksik yapılmasıdır. Ayrıca Tesisat Deliği çevresinde süreksizlikler, boşluklar ve kesintili uygulamalar performansı zayıflatır. Bu tür hataları önlemek için yüzeyleri temizlemek, arka dolguyu düzgün yerleştirmek ve mastik kalınlığını ölçümsel olarak doğrulamak kritik önem taşır.
Bu detay Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun mu?
Detay, geçiş yalıtımlarının test edilmiş sistemlerle yapılması ilkesine uygundur. Sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Yönetmelik gereği, duvarın yangın dayanım sınıfı ile seçilen detayın F sınıfı uyumlu olmalı; proje özelinde ilgili onay ve şartnameler kontrol edilerek uygulama teslim öncesi belgelendirilmelidir.
Bu sistem hangi test laboratuvarında doğrulanmıştır?
Sistem, (UL) Underwriters Laboratories tarafından test edilmiştir. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Bağımsız laboratuvar testleri; taşyünü arka dolgu ve Metacaulk 1000 yangın durdurucu mastik kombinasyonunun, Konstrüksiyonlu Alçıpan Duvar üzerinden çelik hava kanalı geçişlerinde hedeflenen yangın dayanımını sağladığını doğrular.
W-L-7036 kodu ne anlama geliyor?
W-L-7036, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Hava Kanalı. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
