W-L-7046

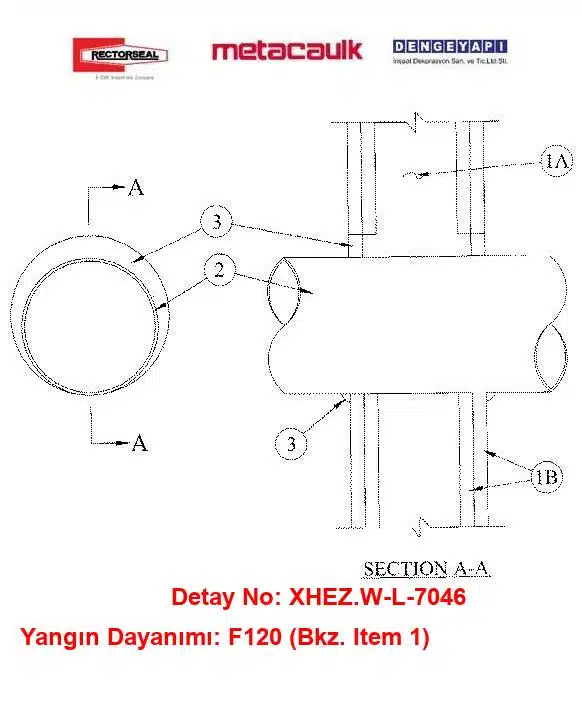

Alçıpan Duvardan Geçen 20 inç Çelik Hava Kanalı F120 FS 1900 / FS900 Yangın Durdurucu Detayı W-L-7046
Konstrüksiyonlu alçıpan duvarda çelik hava (vent) kanalı geçişleri için F120 yangın durdurucu detay. Tesisat deliği boşluğu RECTORSEAL yangın durdurucu mastikle kapatılır.
Detay Bilgileri
Sistem Hakkında
Konstrüksiyonlu alçıpan duvarlarda çelik hava kanalı geçişlerinin güvenli bir şekilde kapatılması için kullanılan yangın durdurucu mastik, yangın güvenliğini sağlamak üzere özel formülasyonlarla üretilmiştir. Bu sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmiştir ve UL tarafından onaylanmıştır. Kullanılan yangın durdurucu mastikler arasında, RECTORSEAL – FlameSafe® FS 1900 ve Metacaulk MC 150+ gibi yüksek performanslı ürünler bulunmaktadır. Bu ürünler, yangın anında duman ve alevin geçişini engellerken, aynı zamanda yapı elemanlarının yangın dayanımını da korumaktadır.
Yangın durdurucu mastik uygulaması, tesisat deliği boşluğuna en az 16 mm kalınlığında uygulanmakta ve gerektiğinde köpük arka dolgu kalıbı ile desteklenmektedir. Bu detay, yangın anında güvenliği artırırken, binaların yangın yönetmeliklerine uyum sağlamasına yardımcı olur. Yangın durdurucu sistemin yangın dayanımı, monte edildiği duvarın yangın dayanımı ile aynıdır ve bu durum, yangın güvenliğinin sağlanmasında kritik bir rol oynamaktadır.
Kullanılan Ürün ve Uygulama
Yangın koruma yönetmelikleri, modern yapıların güvenliğinde büyük rol oynamaktadır. Konstrüksiyonlu alçıpan duvarlarda çelik hava kanalı geçişleri için yangın durdurucu mastik kullanımı, bu yönetmeliklerin gerektirdiği standartlara uygunluk sağlamaktadır. ASTM E814, UL 1479 standartları, bu sistemlerin etkinliğini güvence altına alırken, test prosedürleri ile de onaylanmaktadır. Yangın durdurucu mastiklerin FM (Factory Mutual) onaylı malzemelerle üretilmesi, güvenliğin artırılmasına katkıda bulunmaktadır.
Pasif yangın koruma sistemleri, modern binalarda yangın güvenliğinin sağlanmasında kritik bir öneme sahiptir. Yangın durdurucu sistemler, yangın anında can ve mal güvenliğini koruma amacı güderken, aynı zamanda yangının yayılmasını da önlemektedir. Bu nedenle, yangın durdurucu mastik kullanımı, yapısal güvenliğin artırılması adına vazgeçilmez bir unsurdur ve uygulama sırasında dikkat edilmesi gereken detaylar, yangın güvenliği açısından büyük önem taşımaktadır.
Hafif Bölme Duvarlarda Dairesel Kanal Güvenliği: UL W-L-7046 Yangın ve Duman Bariyeri Çözümleri
Hastaneler, oteller, veri merkezleri ve modern ofis komplekslerinde yangın kompartımantasyonu hafif alçıpan bölme duvarlar üzerinden tasarlanır. Bu duvarları delen 20 inçe (508 mm) kadar olan dairesel çelik havalandırma kanalları, yangın anındaki pozitif hava basıncı ve termal genleşme sebebiyle duman ve alev geçişi açısından yüksek risk taşır. Hafif konstrüksiyon geçişlerinde güvenliği tesis etmek; yalnızca yangın dayanımını değil, zehirli duman transferini engelleyen akredite sızdırmazlık (L-Rating) değerlerine sahip mühendislik detaylarını zorunlu kılar.
Denge Yapı güvencesiyle projelendirilen RectorSeal UL W-L-7046 sistem detayı, ahşap veya çelik dikmeli alçıpan duvarlardan geçen 20 inç çapa kadar dairesel çelik kanallarda 2 saate kadar eksiksiz yangın ve duman yalıtımı sunar. RectorSeal Metacaulk MC 150+ ve FlameSafe FS 900+ mastikleriyle uygulanan bu detay, 51 mm’ye varan anüler boşluklarda mükemmel yapışma ve elastikiyet sağlar. Noktasal temas toleransı ve yalın montaj adımlarıyla şantiye işçiliklerini hızlandıran bu UL sertifikalı çözüm, projelerinizde hem denetim süreçlerini kolaylaştırır hem de tavizsiz bir yangın ve duman güvenliği altyapısı inşa eder.
Detay İçeriği Ürünler & Alternatifleri
Alçıpan Duvar 20 inç Çelik Hava Kanalı Yangın Durdurucu — Teknik Bileşenler
1) Duvar
F60 veya F120 yangın dayanımlı Konstrüksiyonlu Alçıpan Duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Bu montaj aşağıdaki inşaat özelliklerini içerir. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır.
1A) Dikmeler
Duvar taşıyıcıları ahşap dikmeler veya çelik kanal dikmelerden oluşabilir. Ahşap dikmeler: 50 × 100 mm (2 × 4") kesitli, aks aralığı 400 mm olacak şekilde; uç plakalar ve çapraz kuşaklar yine 50 × 100 mm (2 × 4"). Çelik dikmeler: en az 100 mm (3-5/8") genişlikte, en fazla 600 mm (24") aks aralığında.
1B) Alçıpan
16 mm (5/8") kalınlıkta, 1200 mm (4 ft) genişlikte, düz veya pahlı kenarlı levhalar. Alçıpan tipi, kalınlığı, katman sayısı, bağlantı elemanı ve levha yönlenmesi üreticisinin test edilmiş detayındaki tariflenen şekilde olmalıdır. Maksimum Tesisat Deliği çapı üreticisinin test edilmiş detayında belirtildiği şekilde uygulanmalıdır.
2) Kanal
Bir adet anma çapı 100 mm (4") veya daha küçük, sac kalınlığı yaklaşık 0,30 mm (No. 30); veya bir adet anma çapı 150 mm (6") veya daha küçük, sac kalınlığı yaklaşık 0,38 mm (No. 28); veya bir adet anma çapı 500 mm (20") veya daha küçük, sac kalınlığı yaklaşık 0,76 mm (No. 22) olan çelik hava kanalı, yangın durdurucu sistem içinde konsantrik veya eksantrik yerleştirilebilir. Kanal ile Tesisat Deliği çevresi arasındaki Tesisat Deliği Boşluğu min 0 mm (noktasal temas) ile, üreticinin tablosunda verilen maksimum değere kadar olabilir. Kanal, duvarın her iki tarafında rijit olarak desteklenecektir.
3) Arka Dolgu Malzemesi (Kalıp)
Yalnızca F120 dayanımlı duvarlarda, uygulama sırasında mastik sızıntısını önlemek üzere Tesisat Deliğine 25 mm (1") çaplı köpük arka dolgu çubuğu kalıcı kalıp olacak şekilde sıkıca yerleştirilecektir. Arka dolgu, her iki yüzeyden geri çekilerek gerekli Yangın Durdurucu Mastik kalınlığını karşılayacak boşluk bırakacaktır.
4) Yangın Durdurucu Malzeme — Mastik
Boşluk içerisine en az 16 mm kalınlıkta Yangın Durdurucu Mastik uygulanacak ve mastik, duvarın her iki yüzeyi ile sıfır seviyede bitirilecektir. Geçiş yapan tesisat ile alçıpan arasında noktasal temas bulunan yerlerde, arayüz boyunca her iki yüzeyde en az 10 mm çapında sürekli bir mastik kordonu çekilecektir. Uygun ürünler: RECTORSEAL — FlameSafe® FS 1900, FlameSafe® FS900+, Metacaulk MC 150+, Metacaulk 1000, Metacaulk 350i, Biostop BF 150+, Biostop 350i veya Biostop 500+. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) Tarafından Test Edilmiştir.
Detay Açıklaması
Yangın durdurucu mastik kullanımı, özellikle ofis, otel, hastane gibi yangın bölmeli binalarda çelik hava kanalı geçişlerinde büyük önem taşımaktadır. Bu sistem, yangın anında duman ve alevin geçişini önleyerek, yangının yayılmasını engeller. RECTORSEAL – FlameSafe® FS 1900 ve Metacaulk MC 150+ gibi ürünler, yüksek yangın dayanımı sunarak, uygulandıkları alanlarda güvenlik sağlar. Yangın durdurucu sistemlerin uygulanmaması, yangın anında ciddi tehlikelere yol açabilir ve can kaybı riskini artırabilir.
Uygulama sırasında, yangın durdurucu sistemin Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygunluğunun sağlanması gerekmektedir. Bu, yangın bölmeleri arasında tesisat geçişlerinde test raporu ve montaj talimatlarına uygun uygulandığında tipik olarak uyumludur. Yangın durdurucu mastik, yangın anında güvenliğin artırılması için kritik bir bileşendir ve bu nedenle uzman ekipler tarafından titizlikle uygulanmalıdır. Bu sistem, test edilmiş ve sertifikalı bir çözüm sunarak, binalarda yangın güvenliğini artırmaktadır.
Bu Detay Neden Uygulanmalıdır?
-
Yangın Kompartıman Bütünlüğü ve Duman Geçirimsizliği (L-Rating): Sistem, duvar dayanımına bağlı olarak 1 ve 2 saatlik yangın bariyeri bütünlüğü (F=1-2 Hr) sunmanın yanı sıra hem ortam sıcaklığında hem de 204°C’de 1 CFM/ft²’nin altında hava/duman kaçağı (L-Rating) sağlayarak duman kompartımantasyonu gereksinimlerini eksiksiz karşılar.
-
Ürüne Özel Montaj ve İşçilik Avantajı: RectorSeal Metacaulk MC 150+ ve FlameSafe FS 900+ mastikleri, 20 inçlik geniş kanallarda 51 mm’ye varan anüler boşlukları taşyününe ihtiyaç duymadan, yalnızca polietilen fitil desteğiyle kapatma olanağı sağlar. 0 mm noktasal temas (point contact) toleransı sayesinde şantiyedeki eksantrik montajlarda ilave alçıpan kesimi gerektirmeden, 10 mm’lik taç mastik kordonu ile hızlı ve güvenli imalat yapılır.
-
Akredite Standart ve İdare Onayı: UL W-L-7046 sistemi ANSI/UL 1479, ASTM E814 ve CAN/ULC S115 standartlarına uygun olarak test edilmiş resmi bir detaydır. Mekanik proje müşavirleri, yapı denetim kuruluşları ve itfaiye kontrollerinde ek bir mühendislik yargısına (EJ) gerek kalmadan doğrudan kabul edilir.
Uygulanmamasının Sonuçları Ne Olur?
-
Yatay/Dikey Yangın ve Toksik Duman Yayılımı: Dairesel çelik havalandırma kanallarının yangın esnasında ısınarak form değiştirmesi, yangın durdurucu mastik ile kapatılmamış açıklıklarda hızla boşluklar doğurur. Düşük duman sızdırmazlık sertifikası (L-Rating) bulunmayan veya yalıtılmamış geçişler baca etkisi üreterek zehirli gazların, aşırı sıcaklığın ve alevlerin kaçış koridorlarına saniyeler içinde sızmasına yol açar.
-
Mevzuat İhlali ve Hukuki Yaptırımlar: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” hükümleri uyarınca kompartıman sınırlarını delen mekanik tesisat hatlarının, geçtikleri yapı bileşeninin yangın mukavemet süresine eşdeğer bir sistemle yalıtılması mecburidir. Akredite testi bulunmayan dolgular iskan ruhsatı ve itfaiye onayının reddedilmesine, yangın sigortası teminatlarının devre dışı kalmasına ve mekanik yüklenici aleyhine ağır hukuki sorumluluklar doğmasına sebep olur.
Sık Sorulan Sorular
W-L-7046 hangi hava kanalı cins ve çaplarında geçerlidir?
Bu detay, Konstrüksiyonlu Alçıpan Duvardan geçen 500 mm (20”) çelik hava kanalı için tasarlanmıştır. Geçiş yapan tesisatın çelik hava kanalı olması ve çapın 500 mm (20”) ile uyumlu tutulması esastır. Diğer boru malzemeleri veya farklı çaplar için bu detaya doğrudan başvurulmamalı, ilgili test detayı ve üretici teknik dokümanları kontrol edilmelidir.
Bu detayda kaç mm yangın durdurucu mastik uygulanmalıdır?
Bu detayda yangın durdurucu mastik tabakası minimum 16 mm kalınlıkta uygulanmalıdır. Mastik, boru ile duvar arasındaki boşluğu tamamen doldurmalı, yüzeyler temiz ve kuru olmalı, uygun astar/temizlik prosedürü izlenmelidir. Uygulama sonrası üretici talimatlarında verilen kürlenme koşullarına uyulması, istenen performansın elde edilmesi için kritik öneme sahiptir.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 performansı için Konstrüksiyonlu Alçıpan Duvar, üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle oluşturulmalı; 500 mm (20”) çelik hava kanalı geçişinde Metacaulk serisi uygun ürünler kullanılmalı; yangın durdurucu mastik en az 16 mm kalınlıkta ve kesintisiz uygulanmalıdır. Sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir; saha uygulamasında bu koşullar korunmalıdır.
Bu detay hangi yapı elemanında kullanılabilir?
W-L-7046 detayı, Konstrüksiyonlu Alçıpan Duvar uygulamalarında kullanılır. Duvar, üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır. Duvar katmanları ve taşıyıcı elemanlar, onaylı sistem tarifleriyle uyumlu olmalıdır.
Bu detayda hangi ürünler kullanılabilir?
Detay, RectorSeal’in Metacaulk markalı ürünleriyle uyumludur. Kullanılabilecek ürünler arasında FS 1900, MC1000, MC350i, Biostop 500+, FS900 ve MC150+ yer alır. Hangi ürünün seçileceği, saha koşullarına, boşluk geometrisine ve istenen performansa bağlıdır. Seçilen ürün, üreticinin W-L-7046 ile ilişkili talimatlarına ve sertifikalı kurulum adımlarına göre uygulanmalıdır.
Bu detay Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun mu?
Evet. Yönetmelik, yangına dayanımlı bölmelerden geçen tesisatların, test edilmiş ve belgeli Yangın Durdurucu Sistemlerle sızdırmaz kapatılmasını zorunlu kılar. W-L-7046, ASTM E814 ve UL 1479’a uygun olarak UL tarafından test edilmiştir. Projede F120 isteniyorsa, duvar ve uygulama bu standarda uygun kurulmalı, şantiye denetimleri ve imalat kayıtları ile uygunluk doğrulanmalıdır.
W-L-7046 kodu ne anlama geliyor?
W-L-7046, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Hava Kanalı. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
