W-L-7047
Konstrüksiyonlu Alçıpan Duvarda Çelik Hava Kanalı Geçişi için Yangın Durdurucu W-L-7047
Konstrüksiyonlu alçıpan duvardan geçen çelik hava kanalları için RECTORSEAL Metacaulk ürünleriyle geliştirilmiş F120 yangın durdurucu sistem. Geçiş, MC1200 veya MC150+ ile kapatılır.
Detay Bilgileri
Sistem Hakkında
W-L-7047 yangın durdurucu sistemi, Konstrüksiyonlu Alçıpan Duvar üzerinden geçen çelik hava kanalı geçişlerinde güvenilir bir sızdırmazlık ve yangın güvenliği sağlamak üzere tasarlanmıştır. Çelik hava kanallarının duvarı delip geçtiği noktalarda oluşan tesisat deliği boşlukları, yangın ve dumanın katlar ve mahaller arasında hızla yayılmasına neden olabilir. Bu sistem, taşyünü arka dolgu ve yangın durdurucu mastik kombinasyonu ile söz konusu boşlukları güvenli şekilde kapatarak yapısal bütünlüğün korunmasına katkı verir ve sahada öngörülebilir sonuçlar sunar.
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. UL (UnderWriters Lab.) Tarafından Test Edilmiştir. Test standardına uygunluk; ürünlerin seçimi, uygulama adımları ve kontrol noktalarının üreticinin test edilmiş detayındaki tariflere göre yürütülmesiyle sahada tekrarlanabilir bir performans elde edilmesini hedefler. Bu çerçevede, W-L-7047’in F120 hedefi için hem duvar montajının hem de geçiş sızdırmazlık bileşenlerinin doğru seçimi kritik önem taşır.
Sistemin temel bileşenleri; arka dolgu kalıbı olarak taşyünü ve yüzey sızdırmazlığı için RectorSeal Metacaulk markalı yangın durdurucu mastiktir (MC1200 veya MC150+). Arka dolgu ve mastik kalıbı: Arka dolgu malzemesi — Taşyünü en az 65 kg/m³ yoğunlukta olacak ve boşluğa sıkıştırılarak yerleştirilecektir. Bu düzen, tesisat deliği boşluğunda kalıcı kalıp olacak şekilde bir arka destek sağlar. Üzerine uygulanan yangın durdurucu mastik tabakası ise yangın ve duman geçişini sınırlandıran kesintisiz bir sızdırmazlık hattı oluşturur. Bu detayda mastiğin minimum 3.2 mm kalınlıkta uygulanması esastır.
Uygulama sırasında çelik hava kanalının her iki tarafta rijit olarak desteklenmesi gerekir. Mekanik olarak uygun şekilde sabitlenmeyen bir kanal, yangın anında veya servis yükleri altında hareket ederek sızdırmazlık katmanını zayıflatabilir. Tesisat deliği kenarları temizlenmeli, toz ve gevşek parçacıklardan arındırılmalı, taşyünü boşluğa sıkı bir şekilde yerleştirilmeli ve mastik, duvar yüzeyi ile kanal çevresi boyunca sürekli ve boşluksuz bir hat halinde çekilmelidir.
W-L-7047’in F120 performans hedefi, test edilmiş ayrıntıların sahada aynen uygulanmasıyla mümkün olur. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır. Bu nedenle duvarın doğru malzeme ve işçilikle oluşturulması da aynı derecede kritiktir. Proje ekiplerinin; malzeme lotları, yüzey hazırlığı, mastik kalınlığı, arka dolgu yoğunluğu ve mekanik destek gibi kontrol başlıklarını denetim planlarına dahil etmesi önerilir. Bu yaklaşım, hem idare onay süreçlerini kolaylaştırır hem de işletme döneminde güvenilirlik sağlar.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik, geçiş yapan tesisatlarda uygun yangın durdurucu sistemlerin kullanılmasını zorunlu kılar. W-L-7047, bu gerekliliklere yanıt veren, test edilmiş ve dokümante edilmiş bir çözümdür. Denge Yapı, sahada uygulanabilir, sürdürülebilir ve doğrulanabilir performans hedefleri sunan sistemleri ile tasarım ve uygulama ekiplerine güvenilir bir teknik çerçeve sağlar. Projenizdeki şartname ve denetim taleplerini karşılamak için üreticinin test edilmiş detayındaki tariflere sadık kalmanız önerilir.
Kullanılan Ürün ve Uygulama
W-L-7047 detayında kullanılan ürün kombinasyonu, RectorSeal Metacaulk markalı MC1200 ve MC150+ yangın durdurucu mastikler ile taşyünü arka dolgu kalıbından oluşur. Bu yapı, Konstrüksiyonlu Alçıpan Duvar üzerinden geçen çelik hava kanalı çevresinde oluşan tesisat deliği boşluğunda, yangın ve duman geçişini sınırlandırmayı hedefleyen, test edilmiş bir çözüm ortaya koyar. Metacaulk ailesinin bu iki ürünü, üreticinin test edilmiş detayındaki tariflere uygun şekilde kullanıldığında sahada tekrarlanabilir performans sağlar.
Metacaulk MC1200 ve MC150+; Konstrüksiyonlu Alçıpan Duvar yüzeyleri ve çelik hava kanalı saclarıyla uyumlu sızdırmazlık tabakası oluşturmak üzere tasarlanmış yangın durdurucu mastiklerdir. Yüksek yapışma gücü, düzgün yüzey ıslatma davranışı ve boşluksuz film oluşturma özellikleri ile duman sızdırmazlığına katkı verir. Uygulama sırasında doğru yüzey hazırlığı, uygun arka dolgu seçimi ve sürekliliği sağlanmış mastik hattı, ürünlerin etkinliğini belirleyen en kritik başlıklardır.
Bu detayda mastiğin minimum 3.2 mm kalınlıkta uygulanması gerekir. Önce arka dolgu kalıbı olarak taşyünü, boşluk içerisine sıkı şekilde yerleştirilir; ardından Metacaulk MC1200 veya MC150+ ile duvar yüzeyi ve kanal çevresinde kesintisiz bir sızdırmazlık hattı oluşturulur. Taşyünü, mastiğe sağlam bir destek vererek kalıcı kalıp görevi görür ve ısı etkisi altında sistem bütünlüğünü korumaya yardımcı olur. Uygulamanın başarısı; düzgün yüzey hazırlığı, uygun dolgu sıkılığı ve mastiğin sürekli film kalınlığının korunmasına bağlıdır.
Metacaulk MC1200/MC150+ ürünleri, W-L-7047 gibi sistemlerde ASTM E814 ve UL 1479’a göre UL tarafından test edilmiş performans kurgularının bir parçasıdır. Proje özelinde; duvarın yangın dayanımı, mekanik destek gereksinimleri ve detaydaki mastik kalınlığı dikkate alınarak seçilmelidir. Yangın anında beklenmedik açıklıklar oluşmaması için mastik uygulamasının kesintisiz sürdürülmesi, birleşim noktalarında tam temasın sağlanması ve arka dolgunun boşluksuz yerleştirilmesi şarttır.
Denge Yapı, Metacaulk çözümlerini sahada uygulanabilir teknik önerilerle birlikte sunarak, projelerin yönetmelik ve denetim beklentilerini karşılamayı hedefler. Uygulamada yapılan yaygın hatalar (yetersiz mastik kalınlığı, eksik arka dolgu, temizlenmemiş yüzeyler ve rijit destek eksikliği) sistem performansını düşürür. Bu nedenle MC1200 veya MC150+ kullanılarak oluşturulan sızdırmazlık tabakasının, üreticinin test edilmiş detayındaki tariflere sadık kalınarak ve kalite kontrol adımları kayıt altına alınarak tamamlanması tavsiye edilir.
Sonuç olarak, Metacaulk MC1200 ve MC150+ ürünleri ile taşyünü arka dolgu kombinasyonu; Konstrüksiyonlu Alçıpan Duvar ve çelik hava kanalı ara yüzünde güvenilir bir yangın durdurucu katman elde etmeyi sağlar. Bu yapı, W-L-7047 kapsamında öngörülen F120 hedefini desteklerken, sahada süreklilik ve tekrarlanabilirlik esaslarına dayanan bir uygulama standardı sunar.
Bu Detay Neden Uygulanmalıdır?
-
Yangın Kompartıman Bütünlüğü ve Sürekli Yüzey Bariyeri: Alçıpan bölme duvar geçişlerinde 152 mm yoğun mineral taşyünü üzerine uygulanan elastik kaplama, 2 saate kadar (F=1-2 Hr) tam kompartıman bütünlüğü sağlar. Alçı levhaya ve çelik kanala 51 mm bindirilen kaplama katmanı, sıcak hava ve duman sızıntılarını kanalın dış arakesitinde kesintisiz mühürler.
-
Ürüne Özel Montaj ve Hızlı İşçilik Avantajı: RectorSeal Metacaulk 1200 Spray/Caulk ve MC 150+, püskürtme veya fırça ile uygulanabilme kabiliyeti sayesinde derin anüler mastik doldurma zorunluluğunu ortadan kaldırır. 152 mm hemzemin yerleştirilen taşyünü üzerine 3,2 mm yaş film kalınlığında film oluşturulması, özellikle dar şaft ve koridor geçişlerinde işçilik hızını ve uygulama verimini belirgin şekilde artırır.
-
Akredite Standart ve İdare Onayı: UL W-L-7047 detayı ANSI/UL 1479 ve ASTM E814 normlarına göre test edilmiş tescilli bir çözümdür. 4 taraflı karkas çerçeveleme detaylarıyla tanımlı bu sistem; mekanik proje müşavirleri, yapı denetim mercileri ve itfaiye kontrollerinde ek bir mühendislik yorumuna (EJ) ihtiyaç bırakmadan doğrudan kabul görür.
Uygulanmamasının Sonuçları Ne Olur?
-
Yatay/Dikey Yangın ve Toksik Duman Yayılımı: Çelik kanalın yangın esnasında ısınarak genleşmesi ve titreşimi, yüzey koruması yapılmamış taşyünü veya uygunsuz harç dolgularında kılcal çatlaklara ve dökülmelere yol açar. Yetersiz sızdırmazlık şömine bacası etkisi oluşturarak alevlerin, aşırı sıcaklığın ve ölümcül zehirli dumanın komşu mahallere ve kaçış yollarına kontrolsüzce transfer olmasına sebep olur.
-
Mevzuat İhlali ve Hukuki Yaptırımlar: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” hükümleri uyarınca kompartıman bölme duvarlarından geçen mekanik havalandırma kanallarının duvar dayanım süresince yangın ve duman geçişine karşı yalıtılması kanuni zorunluluktur. Sertifikasız dolgularla yapılan imalatlar; iskan ruhsatı ve itfaiye onayının reddedilmesine, yangın sigorta poliçelerinin iptaline ve yüklenici aleyhine ağır cezai sorumluluklar doğmasına yol açar.
Detay İçeriği Ürünler & Alternatifleri

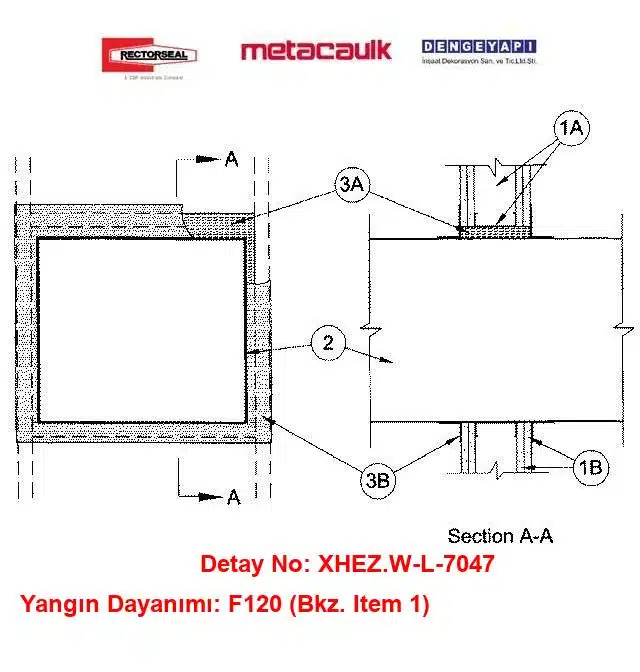

yangın durdurucu sistem alçıpan duvar — Teknik Bileşenler
1) Duvar
F60 veya F120 yangın dayanımlı Konstrüksiyonlu Alçıpan Duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Aşağıdaki bileşenleri içermelidir:
1A) Dikmeler
Duvar taşıyıcıları çelik dikmelerden oluşacaktır. Dikme genişliği en az 100 mm olacak ve aks aralığı en fazla 600 mm olacaktır. Tesisat Deliğinin çevresi tamamen çerçevelenecek şekilde ilave taşıyıcı elemanlar kullanılacaktır.
1B) Alçıpan*
Alçıpanın tipi, kalınlığı, katman sayısı ve yerleşimi, üreticisinin test edilmiş detayındaki tariflenen şekilde olacaktır. Maksimum Tesisat Deliği boyutu tek yönde 600 mm ile sınırlıdır ve yaklaşık 600 mm x 600 mm alanı aşmamalıdır. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır.
2) Kanal
Azami 575 mm x 575 mm (veya daha küçük) ölçülerde, en az 0,70 mm kalınlıkta çelik hava kanalı; Tesisat Deliği içinde eksantrik veya konsantrik yerleştirilebilir. Tesisat Deliği Boşluğu minimum 0 mm (temas) ile maksimum 25 mm arasında olacaktır. Kanal, duvarın her iki tarafında rijit şekilde desteklenecektir.
3) Yangın Durdurucu Sistem
Yangın Durdurucu Sistem aşağıdaki bileşenlerden oluşur:
3A) Arka Dolgu Kalıp Malzemesi
Kalıcı kalıp olacak şekilde, boşluğa sıkıca yerleştirilmiş, her iki yüzeyle sıfırda biten minimum 150 mm kalınlıkta ve en az 65 kg/m³ yoğunlukta taşyünü levha.
3B) Yangın Durdurucu Malzeme — Mastik
Her iki tarafta taşyünü arka dolguyu tamamen örtecek şekilde, alçıpan ve kanal yüzeylerine en az 50 mm bindirme yapacak biçimde uygulanmış, minimum 3,2 mm yaş film kalınlığında kaplama. Ürünler: RECTORSEAL — Metacaulk 1200 Spray, Metacaulk 1200 Caulk Grade, MC150+. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) Tarafından Test Edilmiştir.
Detay Açıklaması
W-L-7047 yangın durdurucu sistemi, çelik hava kanalı geçişlerinde yangın güvenliğini sağlamak için tasarlanmıştır. Sistemde kullanılan taşyünü arka dolgu malzemesi, yangının yayılmasını önleyerek yapısal bütünlüğü korur. Yangın durdurucu sistemin en önemli avantajı, uygulama sırasında dikkat edilmesi gereken detayların, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun olarak gerçekleştirilmesidir. Bu sayede, yangın anında beklenmedik durumların önüne geçilir.
Yangın durdurucu sistemin uygulanmaması durumunda, yangının hızlı bir şekilde yayılması ve ciddi hasarların meydana gelmesi riski bulunmaktadır. Bu nedenle, sistemin her iki tarafta rijit desteklenmesi ve uygun şekilde monte edilmesi büyük önem taşımaktadır. Yangın durdurucu sistem, test edilmiş ve sertifikalandırılmış bir çözümdür ve bu nedenle projelerde güvenle tercih edilebilir.
Alçıpan Bölme Duvarlarda Püskürtme Yangın Yalıtımı: UL W-L-7047 Çözümleri
Hastaneler, oteller, veri merkezleri ve modern ofis komplekslerinde mekanik havalandırma hatları sıklıkla yangın kompartıman duvarı görevi gören hafif alçıpan bölmelerden geçer. 23×23 inç (584×584 mm) ebadına varan dikdörtgen çelik hava kanalları, yangın anındaki termal genleşme ve titreşim sebebiyle alçıpan kesitlerinde yırtılma ve duman kaçağı riski barındırır. Bu narin duvar geçişlerinde güvenliği sağlamak; karkas rijitliğini koruyan çerçeve detayları ile taşyünü yüzeyini eksiksiz örten akredite elastik kaplamaların birlikte kurgulanmasını gerektirir.
Denge Yapı güvencesiyle sunulan RectorSeal UL W-L-7047 detay çözümü, alçıpan bölme duvarlardan geçen çelik hava kanallarında 2 saate kadar eksiksiz yangın ve duman sızdırmazlığı sunar. 152 mm sıkıştırılmış taşyünü dolgusu üzerine uygulanan RectorSeal Metacaulk 1200 Spray, Caulk Grade veya MC 150+ elastik kaplama katmanı; alçı levhaya ve çelik kanala 51 mm bindirilerek eksintisiz bir alev bariyeri oluşturur. Püskürtülebilir veya fırçayla sürülebilir yapısıyla montaj sürelerini minimuma indiren bu UL tescilli çözüm, projelerinizde hem onay süreçlerini kolaylaştırır hem de mekanik tesisat geçişlerinde tavizsiz bir yangın güvenliği altyapısı kurar.
Sık Sorulan Sorular
W-L-7047 hangi yapı elemanında kullanılabilir?
W-L-7047, Konstrüksiyonlu Alçıpan Duvar üzerinden geçen çelik hava kanalı uygulamalarında kullanılır. Duvar, üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Sistem; taşyünü arka dolgu ve yangın durdurucu mastik katmanları ile tesisat deliğinin etrafında sızdırmazlık sağlayarak yangının yayılmasını sınırlar ve F120 performans hedefini destekler.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 için, Konstrüksiyonlu Alçıpan Duvar uygun şekilde monte edilmeli, çelik hava kanalı her iki tarafta rijit olarak desteklenmelidir. Arka dolgu malzemesi — Taşyünü en az 65 kg/m³ yoğunlukta olacak ve boşluğa sıkıştırılarak yerleştirilecektir. Metacaulk MC1200 veya MC150+ yangın durdurucu mastik, en az 3.2 mm kalınlıkta, kesintisiz uygulanmalıdır. Tüm işlem, test edilmiş detaylara uygun yürütülmelidir.
W-L-7047 detayında kaç mm MC1200 veya MC150+ uygulanmalıdır?
Bu detayda yangın durdurucu mastiğin minimum 3.2 mm kalınlıkta uygulanması gerekir. Uygulama; yüzeylerin temizlenmesi, taşyünü arka dolgunun sıkı yerleştirilmesi ve mastik tabakasının sürekli, boşluksuz bir hat halinde çekilmesi esaslarına bağlıdır. Metacaulk MC1200 veya MC150+ ile üreticinin test edilmiş detayındaki tariflere uygun çalışma yapılmalıdır.
W-L-7047’te hangi ürünler kullanılabilir?
Detayda RectorSeal Metacaulk markalı MC1200 veya MC150+ yangın durdurucu mastik kullanılır. Sistemin arka dolgu kalıbı için taşyünü tercih edilir. Bu kombinasyon, çelik hava kanalı ile Konstrüksiyonlu Alçıpan Duvar arasındaki tesisat deliği boşluğunun kapatılmasında, duman ve alev geçişini sınırlamak üzere test edilmiş ve sertifikalandırılmış bir çözümdür.
W-L-7047 hangi test laboratuvarında doğrulanmıştır?
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Testler (UL) Underwriters Laboratories tarafından gerçekleştirilmiştir. Sahada aynı performansı elde etmek için, ürün seçimi ve uygulama adımlarının üreticinin test edilmiş detayındaki tariflere ve şantiye kalite kontrol prosedürlerine uygun yürütülmesi gerekir.
W-L-7047, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun mu?
Evet. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik, geçiş yapan tesisatlarda pasif yangın durdurucu sistemlerin kullanılmasını zorunlu kılar. W-L-7047, ASTM E814 ve UL 1479’a göre UL tarafından test edilmiştir. Projede; duvarın yangın dayanımı, taşyünü arka dolgu, 3.2 mm mastik ve kanalın rijit destek koşulları sağlandığında yönetmelik şartlarıyla uyum hedeflenir.
W-L-7047 kodu ne anlama geliyor?
W-L-7047, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Hava Kanalı. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
