W-L-7076
Alçıpan Duvardan Geçen 4 inç Çelik Hava Kanalı F120 MC1000 Yangın Durdurucu Detayı W-L-7076
RECTORSEAL Metacaulk 1000 yangın durdurucu mastik ile çelik rijit hava kanalı geçişlerinin Konstrüksiyonlu Alçıpan Duvarlarda sızdırmazlığı için tasarlanmış
Detay Bilgileri
Sistem Hakkında
W-L-7076 yangın durdurucu sistemi, Konstrüksiyonlu Alçıpan Duvarlarda 100 mm (4”) çelik boru geçişlerinin duman ve alev sızdırmazlığını güvence altına almak için geliştirilmiştir. Sistem, RectorSeal Metacaulk 1000 yangın durdurucu mastik ile uygulanır ve geçiş çevresinde minimum 16 mm kalınlığında sürekli bir mastik tabakası oluşturulmasını şart koşar. Noktasal temas ihtimali bulunan bölgelerde, ilave yaklaşık 13 mm çapında bir mastik kordonu kullanılarak boşlukların tamamen kapatılması ve sızdırmazlığın sürekliliği sağlanır.
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir. Bu ifade, detayın performansının bağımsız bir test laboratuvarında doğrulandığını ve tarif edilen uygulama koşullarına uyulduğunda öngörülen F performansının elde edileceğini gösterir. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır. Bu kapsamda, F120 yangın dayanımına sahip bir Konstrüksiyonlu Alçıpan Duvar üzerinde, test edilmiş uygulama kalınlıkları ve malzemeler takip edilerek, geçiş bölgesi de F120 seviyesinde korunur.
Uygulamanın başarısı, yüzey hazırlığının doğru yapılmasına ve üreticinin test edilmiş detayındaki tariflere eksiksiz uyulmasına bağlıdır. Tesisat deliği kenarları temizlenmeli, gevşek parçacıklar uzaklaştırılmalı ve mastik, kuru ve tozsuz yüzeylere uygulanmalıdır. Hava Kanalının tesisat deliği içinde mümkün olduğunca ortalanması, mastik tabakasının homojen ve minimum 16 mm kalınlıkta sürülmesine olanak tanır. Noktasal temasların görüldüğü bölgelerde eklenen yaklaşık 13 mm mastik kordonu, yerel kaçak riskini ortadan kaldırarak sistemi bütünler.
W-L-7076’nın sahada tercih edilme sebepleri arasında; uygulanabilirliğinin yüksek olması, çelik boru ve alçıpan yüzeylerle uyumu ve hızlı iş programlarına olanak tanıyan pratik sürüm özellikleri bulunur. Doğru uygulandığında, yangın büyümesini yavaşlatır, duman sızmasını sınırlar ve kaçış sürelerini artırır. Bu nitelikler, hem kullanıcı güvenliği hem de yapı bütünlüğü açısından kritik değer taşır.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik uyarınca, geçen tesisatların etrafında sızdırmazlığın sağlanması zorunludur. W-L-7076, söz konusu gereklilikleri karşılamak üzere tasarlanmış ve bağımsız testlerle doğrulanmıştır. Ancak nihai uygunluk, sahadaki imalatın üreticinin test edilmiş detayındaki malzeme ve montaj esaslarına uygun gerçekleştirilmesi, işçilik kalitesi ve denetimlerin eksiksiz yapılmasıyla mümkündür. Bu bağlamda, W-L-7076 uygulaması yapıların pasif yangın güvenliği stratejisinde önemli bir rol üstlenir ve toplam riskin azaltılmasına somut katkı sağlar.
Kullanılan Ürün ve Uygulama
Bu detayda tariflenen ürün, RectorSeal Metacaulk 1000 yangın durdurucu mastiktir. Metacaulk 1000, Konstrüksiyonlu Alçıpan Duvarlarda 100 mm (4”) çelik hava kanalı geçişlerinin çevresinde güvenilir bir sızdırmazlık sağlayarak W-L-7076 sisteminin F120 performansını gerçekleştirmeye yardımcı olur. Ürün, duman ve alevin tesisat deliklerinden diğer hacimlere taşınmasını önleyecek şekilde boşlukların kapatılmasını sağlar. ASTM E814 ve UL 1479’a göre UL (UnderWriters Lab.) tarafından test edilmiş detaylara uyum, sahada öngörülen performansın elde edilmesinin temel koşuludur.
Metacaulk 1000, yüksek aderanslı bir Yangın Durdurucu Mastik olarak çelik hava kanalı yüzeyleri ile alçıpan kenarlarına kuvvetle yapışır ve bütünleşik bir bariyer oluşturur. Uygulama esnasında, mastik en az 16 mm kalınlıkta sürekli bir tabaka halinde sürülmelidir. Noktasal temasın kaçınılmaz olduğu bölgelerde, üretici tarifine uygun şekilde yaklaşık 13 mm çapında mastik kordonu ilave edilerek lokal kaçak noktaları engellenir. Böylece kesintisiz sızdırmazlık hattı tesis edilerek yangın ve duman geçişi etkili biçimde durdurulur.
Uygulama adımlarında temel prensipler; yüzey hazırlığı, doğru kalınlıkta uygulama ve sürekliliktir. Öncelikle, tesisat deliği kenarları ve boru çevresi temizlenmeli, yağ, toz ve gevşek partiküllerden arındırılmalıdır. Ardından Metacaulk 1000, boşluğu tamamen dolduracak ve kenarlarda sağlam bir kavrama oluşturacak biçimde sürülmelidir. Gerekli hallerde, üreticinin test edilmiş detayındaki tariflenen şekilde arka dolgu ve yardımcı malzemeler kullanılmalıdır. Uygulama tamamlandıktan sonra, mastik yüzeyinin bütünlüğü ve kesintisizliği kontrol edilmelidir.
Metacaulk 1000’in W-L-7076 kapsamında sunduğu avantajlar, sistematik bir yaklaşımın sonucudur: tutarlı uygulama kalınlığı ile öngörülen F performansı, alçıpan ve çelik yüzeylerle malzeme uyumu, noktasal temaslarda kordon ilavesiyle yerel sızıntı risklerinin azaltılması ve işçilik açısından pratik çözümler. Bu özellikler, şantiyelerde zaman yönetimine katkı sunarken kalite güvencesini de artırır. Ayrıca, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’in geçen tesisatlarda sızdırmazlık ve yangın dayanımı hükümlerinin karşılanmasına destek olur.
Özetle, RectorSeal Metacaulk 1000, W-L-7076 detayının performans odağındaki kritik bileşendir. Doğru yüzey hazırlığı, minimum 16 mm kalınlıkta kesintisiz uygulama ve noktasal temaslarda yaklaşık 13 mm mastik kordonu ile birleştirildiğinde, Konstrüksiyonlu Alçıpan Duvarlarda 100 mm (4”) çelik boru geçişleri için güvenilir, sahada tekrarlanabilir ve denetlenebilir bir yangın durdurucu çözüm elde edilir. Farklı boru malzemeleri ya da çapları için ise mutlaka ilgili test edilmiş sistemler esas alınmalıdır.
Hafif Bölme Duvarlarda Havalandırma Hatları: UL W-L-7076 Yangın Bariyeri Çözümleri
Oteller, hastaneler, konutlar ve ticari binalarda WC egzostları, taze hava branşmanları ve küçük çaplı havalandırma boruları sıklıkla yangın kompartıman duvarı işlevi gören alçıpan bölmelerden geçer. 4 inç (102 mm) çapa kadar olan rijit çelik havalandırma kanalları, yangın anında maruz kaldıkları termal yük nedeniyle alçı çekirdeğinde çatlama ve duman kaçağı oluşturma riski taşır. Bu geçişlerde sızdırmazlığı korumak; hafif konstrüksiyonla tam uyum sağlayan, taşyünü işçiliğini ortadan kaldıran ve akredite testlerle doğrulanmış pratik yangın durdurucu detayları zorunlu kılar.
Denge Yapı güvencesiyle sunulan RectorSeal UL W-L-7076 sistem detayı, ahşap veya çelik karkaslı alçıpan duvarlardan geçen 4 inç çelik havalandırma kanallarında 2 saate kadar tam yangın ve duman yalıtımı sağlar. RectorSeal Metacaulk 1000 akrilik yangın durdurucu mastiği ile kurgulanan sistem, 2 saatlik yangın bariyerlerinde 1 saatlik T derecesi sunarak yüzey sıcaklık artışını güvenli seviyede tutar. Sıfır temas toleransı ve 13 mm’lik taç mastik kordonu uygulamasıyla sahada eksantrik montaj kolaylığı kazandıran bu UL tescilli çözüm, projelerinizde hem denetim süreçlerini kolaylaştırır hem de mekanik tesisat hatlarında tavizsiz bir yangın güvenliği standardı oluşturur.
Detay İçeriği Ürünler & Alternatifleri

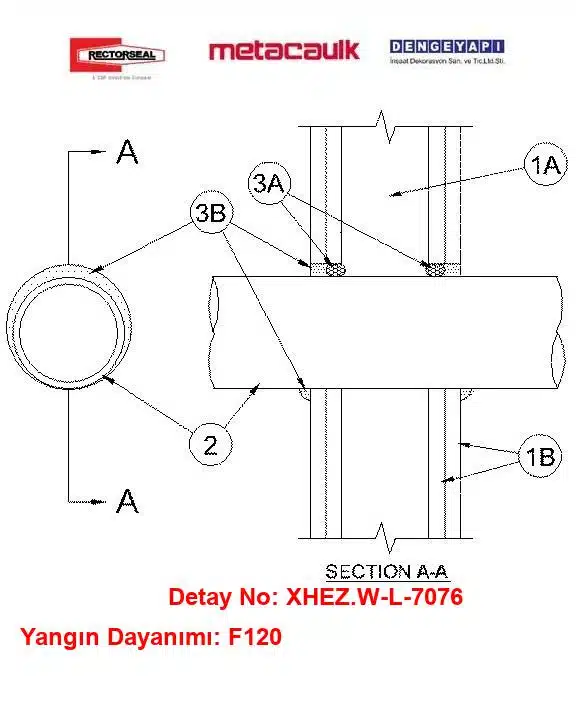

Alçıpan Duvar 4 inç Çelik Hava Kanalı Yangın Durdurucu — Teknik Bileşenler
1) Duvar
F60 veya F120 yangın dayanımlı Konstrüksiyonlu Alçıpan Duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Aşağıdaki yapısal özellikleri içerir. Maksimum tesisat deliği çapı 125 mm’dir. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır.
1A) Dikmeler
Duvar taşıyıcı sistemi ahşap veya çelik kanal dikmelerden oluşacaktır. Ahşap dikmeler: 50 × 100 mm kesitte, eksen aralığı 400 mm. Çelik dikmeler: minimum 63 mm genişlikte, maksimum eksen aralığı 600 mm.
1B) Alçıpan
Bir veya iki kat 16 mm kalınlıkta, 1200 mm genişlikte, düz veya pahlı kenarlı alçıpan kullanılacaktır. Alçıpan tipi, kalınlığı, kat adedi ve yerleşimi üreticisinin test edilmiş detayındaki tariflenen şekilde olacaktır. Maksimum tesisat deliği çapı 125 mm’dir.
2) Geçiş Yapan Tesisatlar
Bir adet metal havalık kanalı, yangın durdurucu sistem içerisinde konsantrik veya eksantrik olarak döşenebilir. Tesisat Deliği Boşluğu, minimum 0 mm (noktasal temas) ile maksimum 25 mm arasında olmalıdır. Kanal, duvarın her iki tarafında rijit olarak desteklenecektir. Aşağıdaki tip ve boyut kullanılabilir:
2A) Çelik Rijit Havalık Kanalı
100 mm (4”) çapında veya daha küçük çelik rijit havalık kanalı. Kanal sacı en az 0,4 mm kalınlıkta veya daha kalın olacaktır.
3) Yangın Durdurucu Sistem
Sistem aşağıdaki bileşenlerden oluşur:
3A) Arka Dolgu Malzemesi
F120 dayanımlı duvarlarda, köpük fitil (backer rod) boşluğa sıkıca yerleştirilerek kalıcı kalıp olacak şekilde kullanılır. Gerekli yangın durdurucu malzeme kalınlığını sağlayacak biçimde, duvarın her iki yüzünden geriye çekilerek uygulanacaktır.
3B) Yangın Durdurucu Malzeme — Yangın Durdurucu Mastik
Yangın Durdurucu Malzeme, Boşluk içerisine duvarın her iki yüzüyle sıfır olacak şekilde en az 16 mm kalınlıkta uygulanacaktır. Noktasal temas durumunda, alçıpan/kanal temas yüzeyine her iki tarafta minimum 13 mm çapında mastik kordonu çekilecektir. Ürün: RECTORSEAL — Metacaulk 1000.
Detay Açıklaması
W-L-7076 yangın durdurucu sistemi, çelik hava kanalı geçişlerinin sızdırmazlığını sağlamak için geliştirilmiştir. Bu sistem, Konstrüksiyonlu Alçıpan Duvarlarda kullanılmakta olup, yangın güvenliği açısından kritik öneme sahiptir. Uygulama sırasında Metacaulk 1000 yangın durdurucu mastik kullanılarak, geçiş yapılan tesisatların etrafında minimum 16 mm kalınlığında bir tabaka oluşturulması gerekmektedir. Ayrıca, noktasal temas durumunda ilave 13 mm çapında mastik kordonu kullanılarak, duman ve alev geçişleri etkili bir şekilde engellenmektedir.
W-L-7076 sisteminin kullanılmadığı durumlarda, yangın anında duman ve alev geçişleri yaşanabilir, bu da can ve mal güvenliğini tehlikeye atabilir. Yangın Durdurucu Sistemin, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına uygun olarak tasarlanmış ve test edilmiştir. Ayrıca, bu sistemin avantajları arasında, yüksek yangın dayanımı ve güvenli uygulama alanları bulunmaktadır.
Bu Detay Neden Uygulanmalıdır?
-
Yangın Kompartıman Bütünlüğü ve Termal Koruma: 2 saatlik alçıpan duvar geçişlerinde sağladığı 1 saatlik T derecesi (T=1 Hr) ile metal kanal üzerinden diğer yangın zonuna geçebilecek aşırı sıcaklık transferini sınırlar ve F=2 Saat boyunca kompartıman bariyer bütünlüğünü korur.
-
Ürüne Özel Montaj ve İşçilik Avantajı: Taşyünü gerektirmeyen pratik yapısı, 1 saatlik duvarlarda doğrudan mastik dolgusuyla, 2 saatlik duvarlarda ise yalnızca polietilen fitil desteğiyle hızlı imalat sunar. 0 mm noktasal temas toleransı sayesinde eksantrik kanal geçişlerinde alçıpan açıklığını kırma veya traşlama zahmetini ortadan kaldırır; 13 mm’lik taç mastik kordonuyla sahada hatasız ve hızlı montaj sağlar.
-
Akredite Standart ve İdare Onayı: RectorSeal UL W-L-7076 sistemi ANSI/UL 1479 ve ASTM E814 normlarına göre bağımsız laboratuvar testinden geçmiştir. Mekanik tesisat branşmanları, banyo/tuvalet egzost hatları ve menfez geçişlerinde müşavir, yapı denetim ve itfaiye onay süreçlerinde ek bir mühendislik yorumuna (EJ) gerek kalmadan doğrudan kabul edilir.
Uygulanmamasının Sonuçları Ne Olur?
-
Yatay/Dikey Yangın ve Toksik Duman Yayılımı: Çelik havalandırma kanalının yangın esnasında aşırı ısınıp form değiştirmesi, yangın mastiği uygulanmamış alçıpan kenarlarında hızla yırtılma ve boşluklara yol açar. Bu açık alanlar baca etkisi üreterek sıcak dumanın, alevlerin ve zehirli gazların yangın kompartıman sınırlarını aşarak bitişik odalara ve kaçış hollerine saniyeler içinde yayılmasına sebep olur.
-
Mevzuat İhlali ve Hukuki Yaptırımlar: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” hükümleri uyarınca kompartıman duvarlarından geçen mekanik havalandırma hatlarının, geçtikleri yapı elemanının yangın mukavemet süresine eşdeğer bir sistemle yalıtılması mecburidir. Akredite sertifikası bulunmayan dolgular iskan ruhsatı ve itfaiye uygunluk onayının reddedilmesine, sigorta teminatlarının iptaline ve yangın durumunda mekanik yüklenici ile bina yönetimi aleyhine ağır hukuki sorumluluklar doğmasına yol açar.
Sık Sorulan Sorular
W-L-7076 hangi boru cins ve çaplarında geçerlidir?
W-L-7076 detayı, Konstrüksiyonlu Alçıpan Duvarlardan geçen rijit çelik boru geçişleri için geliştirilmiştir. Bu detayda boru çapı 100 mm (4”) olarak tariflenmiştir. Boru çevresindeki sızdırmazlık, üreticinin test edilmiş detayındaki şekilde ve belirtilen malzemelerle sağlanmalıdır. Farklı boru cinsi veya çapları için ayrı test edilmiş detaylar esas alınmalıdır.
Bu detayda kaç mm MC1000 uygulanmalıdır?
Bu detayda, RectorSeal Metacaulk 1000 yangın durdurucu mastik minimum 16 mm kalınlıkta sürekli bir tabaka halinde uygulanmalıdır. Noktasal temasın söz konusu olduğu durumlarda, ilave olarak yaklaşık 13 mm çapında mastik kordonu kullanılması gerekir. Uygulama yüzeyleri temiz, kuru ve tozsuz olmalı; üretici talimatları dikkatle izlenmelidir.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 dayanımı için Konstrüksiyonlu Alçıpan Duvar uygun malzemelerle oluşturulmalı, 100 mm (4”) çelik boru geçişinde Metacaulk 1000 minimum 16 mm kalınlıkta kesintisiz uygulanmalıdır. Noktasal temas varsa yaklaşık 13 mm mastik kordonu eklenmelidir. Sistem, ASTM E814 ve UL 1479’a uygun olarak UL tarafından test edilmiştir; uygulama üreticinin test edilmiş detayına sadık kalmalıdır.
Bu detay hangi yapı elemanında kullanılabilir?
W-L-7076 detayı, Konstrüksiyonlu Alçıpan Duvar elemanlarında 100 mm (4”) çelik boru geçişlerinin yangın ve duman sızdırmazlığını sağlamak için tasarlanmıştır. Duvar montajı üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle yapılmalıdır. Farklı yapı elemanları (betonarme döşeme vb.) için ilgili, ayrı test edilmiş sistemler kullanılmalıdır.
Uygulamada en sık yapılan hata nedir?
En sık hata, yangın durdurucu mastik kalınlığının 16 mm’nin altında bırakılması ve yüzey hazırlığının yetersiz yapılmasıdır. Ayrıca noktasal temas oluşan bölgelerde yaklaşık 13 mm mastik kordonunun ihmal edilmesi, sızdırmazlığı zayıflatır. Tesisat deliği kenarlarının tozlu/gevşek kalması da aderansı düşürür. Bu hatalar F120 performansının sağlanmasını engeller.
Bu detay Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun mu?
Evet. W-L-7076, Konstrüksiyonlu Alçıpan Duvarlarda 100 mm (4”) çelik boru geçişleri için ASTM E814 ve UL 1479’a göre UL tarafından test edilmiştir. Uygulama, üreticinin test edilmiş detayındaki tariflere uyulduğunda Yönetmelik’in geçiş yapan tesisatlarda sızdırmazlık ve yangın dayanımı şartlarını karşılar. Şantiye denetimi ve uygunluk dokümantasyonu sağlanmalıdır.
W-L-7076 kodu ne anlama geliyor?
W-L-7076, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Hava Kanalı. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
