W-L-7080
Konstrüksiyonlu Alçıpan Duvarda Çelik Hava Kanalı Geçişi Yangın Durdurucu Sistem W-L-7080
Konstrüksiyonlu alçıpan duvardan geçen çelik hava kanallarında alev ve dumanın ilerlemesini engelleyen F120 yangın durdurucu sistem. Geçişte RectorSeal kaplama tipi yangın durdurucu ürünler kullanılır.
Detay Bilgileri
Sistem Hakkında
W-L-7080 Yangın Durdurucu Sistem, konstrüksiyonlu alçıpan duvardan geçen çelik hava kanallarının çevresinde yangın ve dumanın ilerlemesini durdurmak üzere tasarlanmış yüksek performanslı bir çözümdür. Otel, hastane, alışveriş merkezi ve ofis gibi kullanıcı yoğunluğu yüksek yapılarda, pasif yangın güvenliği stratejisinin ana unsurlarından biri olarak devreye girer. Sistem; alevlerin ve sıcak gazların tesisat geçişlerinde yol bularak katlar veya bölümler arasında yayılmasını engeller, tahliye ve müdahale için kritik zaman kazandırır.
Bu detay, Through Penetrants kapsamındadır ve ilgili test standardı gerekliliklerini karşılar. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir. Böylece, çelik hava kanalı çevresindeki boşluğun; doğru arka dolgu kalıp malzemesi ve İntumesan yangın durdurucu kaplama ile mühürlenmesi durumunda hedeflenen yangın dayanım seviyesine ulaşacağı güvence altına alınır. Test kapsamı, malzeme seçimi, uygulama kalınlığı ve montaj yöntemlerinin performansa etkisini de doğrular.
W-L-7080 detayında yangın durdurucu kaplamanın 3.2 mm kalınlıkta uygulanması esastır. Yangın Durdurucu Malzeme; yüzeye sürekli, kesintisiz ve üreticinin tariflediği minimum kuru film kalınlığında uygulanmalıdır. Gerekli görülen durumlarda boşluğun arkasına Arka Dolgu Kalıp Malzemesi olarak taşyünü yerleştirilir; en az 65 kg/m³ yoğunlukta seçilen taşyünü boşluğa sıkı şekilde oturtularak kalıcı kalıp olacak şekilde davranır ve İntumesan tabakanın etkinliğini destekler. Uygulama öncesinde yüzeyler temiz, kuru ve kir, toz, yağdan arındırılmış olmalı; hava kanalı kenarları ve duvar kesitleri boyunca süreklilik titizlikle sağlanmalıdır.
Sistemin hedeflenen performansı F120 olarak belirtilmiştir. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır. Bu nedenle, konstrüksiyonlu alçıpan duvarın projedeki yangın dayanımı sınıfına uygun malzeme ve tekniklerle imal edilmesi gerekir. Çelik hava kanalı geçişlerinde, gerekiyorsa yangın damperi gibi ilave unsurlar proje esaslarına göre entegre edilmeli; detay tasarımı ile mekanik tesisat gereksinimleri birbiriyle uyumlu hale getirilmelidir. FM (Factory Mutual) onaylı malzeme seçeneklerinin tercih edilmesi, bütüncül risk yönetimini destekler.
Uygulama kalitesinin sürekliliği için, imalat sırasında boşluk boyutlarının kontrolü, kaplama kalınlığının 3.2 mm’den az olmaması, birleşim yerlerinde boşluk kalmaması ve arka dolgunun doğru yoğunluk ve sıkılıkta yerleştirilmesi kritik önemdedir. İş bitiminde görsel muayene, kalınlık ölçümü ve gerektiğinde üreticiye ait saha kontrol formlarıyla kayıt tutulması, bakım-onarım süreçlerini kolaylaştırır. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik kapsamında, bölümlendirme bütünlüğünün korunması ve duman sızdırmazlığının sağlanması açısından W-L-7080, pasif yangın güvenliğinin güvenilir bir bileşenidir.
Kullanılan Ürün ve Uygulama
RectorSeal Metacaulk ürün ailesi, W-L-7080 detayında tanımlanan konstrüksiyonlu alçıpan duvarda çelik hava kanalı geçişlerinin yangın ve duman sızdırmazlığını sağlamak üzere geliştirilmiş, yüksek performanslı İntumesan çözümler sunar. Bu detayın özünde; doğru seçilmiş Arka Dolgu Kalıp Malzemesi (taşyünü) ve çevresel sızdırmazlığı sağlayan İntumesan yangın durdurucu kaplama yer alır. Üretici verilerine göre 3.2 mm kalınlıkta uygulanacak kaplama, yangın anında genleşerek boşlukları kapatır, alev ve sıcak gaz geçişini engelleyerek sistemin F120 hedefini destekler.
FlameSafe FS3000; yüksek yapışma gücü ve duman sızdırmazlığı ile çelik, alçıpan ve mineral yüzeylerde güvenilir bir bariyer oluşturmak üzere kullanılan İntumesan yangın durdurucu mastiktir. Metacaulk 1200, yüksek performanslı yapışma ve esneklik gerektiren birleşimlerde dayanıklılık sunar. Metacaulk 1500; su bazlı, uygulaması kolay bir İntumesan akrilik mastik olup, kuruduktan sonra elastik bir conta oluşturarak titreşim ve küçük hareketlere karşı dayanım sağlar. Biostop 500+; farklı yüzeylere uyumlu, duman ve alev geçişine karşı etkili İntumesan karakteriyle hava kanalı çevresindeki dar toleranslı alanlarda düzgün bir yüzey sürekliliği elde etmeye yardımcı olur. 800 Spray ise geniş yüzeylerde veya kompleks geometrilerde hızlı, üniform ve kontrol edilebilir bir film oluşturması sayesinde uygulama verimliliği sunar.
W-L-7080 uygulamalarında bu ürünlerin ortak hedefi; çelik hava kanalı ile duvar kesiti arasında kalan boşlukta sürekli bir kaplama sağlayarak yangın anında hızla genleşen bir bariyer meydana getirmektir. 3.2 mm’lik önerilen kaplama kalınlığına ulaşmak için, yüzeylerin temiz ve kuru olması, yağ ve tozdan arındırılması gerekir. Gerekli hallerde boşluk arkasına en az 65 kg/m³ yoğunlukta taşyünü sıkı şekilde yerleştirilir; bu arka dolgu, kaplamanın kalıcı kalıp gibi düzgün kalınlıkta uygulanmasına yardımcı olur. Uygulama; köşe, kenar ve birleşim bölgelerinde kesintisiz olmalı, kuruma süreleri ve kat sayıları üreticinin talimatlarına uygun yönetilmelidir.
RectorSeal Metacaulk ailesi; farklı proje gerekliliklerine cevap verebilmek için mastik ve sprey formunda seçenekler sunar. Böylece, dar boşluklarda mastik ile detay çözümü yapılırken, geniş yüzeylerde sprey uygulama ile homojen kalınlık elde edilebilir. FM (Factory Mutual) onaylı malzeme alternatiflerinin bulunması, risk mühendisliği açısından ilave güvence sağlar. Ürün seçimi yapılırken; ortam koşulları, beklenen hareket miktarı, estetik gereklilikler ve bakım planları birlikte değerlendirilmelidir. Montajın ardından etiketleme, fotoğraflama ve kayıt altına alma; işletme döneminde yapılacak periyodik kontroller için büyük kolaylık sağlar.
Sonuç olarak, RectorSeal Metacaulk markalı FlameSafe FS3000, Metacaulk 1200, Metacaulk 1500, Biostop 500+ ve 800 Spray; W-L-7080 detayında istenen 3.2 mm İntumesan kaplama kalınlığına ulaşmayı kolaylaştırır ve çelik hava kanalı geçişlerinde güvenilir bir Yangın Durdurucu Sistem performansı sunar. Doğru ürün, doğru kalınlık ve doğru montaj birleştiğinde, konstrüksiyonlu alçıpan duvar bölümlendirmesinin bütünlüğü korunur ve F120 hedefi proje şartlarına uygun şekilde karşılanır.
Konstrüksiyonlu Alçıpan Duvarlarda İleri Düzey Yangın ve Duman Sızdırmazlığı: UL W-L-7080 Çözümleri
Hastaneler, oteller, veri merkezleri ve ticari iş merkezlerinde yangın kompartıman duvarları genellikle karkaslı alçı levha sistemleriyle teşkil edilir. Bu narin bölme duvarlardan geçen 20×20 inç (508×508 mm) ebadındaki çelik hava kanalları, yangın anındaki hava basıncı, mekanik titreşimler ve termal genleşme nedeniyle duvar kesitinde yırtılma ve duman kaçağı riski barındırır. Hafif duvar geçişlerinde kompartıman güvenliğini eksiksiz sağlamak; kanalı rijit biçimde sabitleyen çelik tespit köşebentlerini, mineral taşyününü ve akredite duman sızdırmazlık sertifikasına (L-Rating) sahip elastik kaplamaları bir araya getiren mühendislik çözümlerini gerektirir.
Denge Yapı güvencesiyle sunulan RectorSeal UL W-L-7080 sistem detayı, ahşap veya çelik dikmeli alçıpan duvarlardan geçen 508×508 mm’ye kadar çelik hava kanallarında 2 saate kadar tam yangın ve duman sızdırmazlığı sağlar. No. 22 gauge galvaniz çelik tespit köşebentleri ile mekanik stabilitesi sağlanan sistem, hemzemin taşyünü üzerine uygulanan RectorSeal Metacaulk 1200 / 1500 kaplama katmanıyla yüzey sıcaklık ve duman geçişini tamamen bloklar. 51 mm’ye varan anüler boşluk toleransı ve framed-opening uyumuyla sahada montaj esnekliği kazandıran bu UL tescilli çözüm, projelerinizde hem denetim süreçlerini kolaylaştırır hem de mekanik hatlarda en yüksek güvenlik standardını inşa eder.
Detay İçeriği Ürünler & Alternatifleri

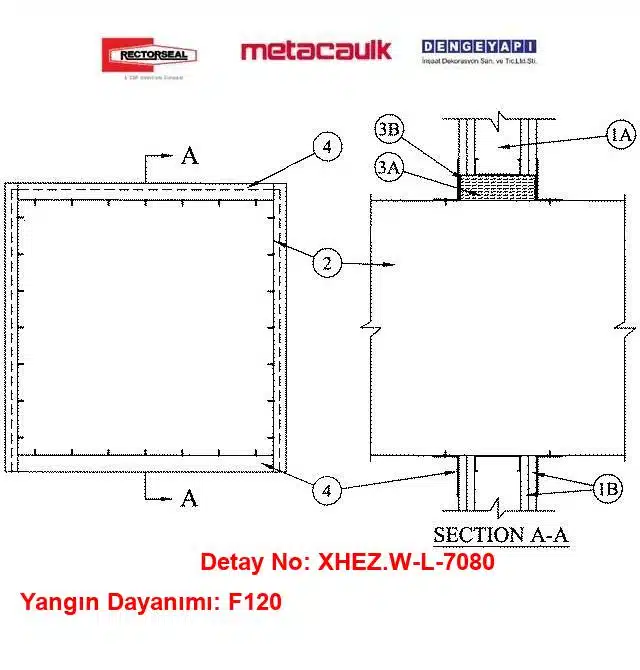

Konstrüksiyonlu Alçıpan Duvarda Çelik Hava Kanalı Geçişi Yangın Durdurucu — Teknik Bileşenler
1) Duvar
F60 veya F120 yangın dayanımlı Konstrüksiyonlu Alçıpan Duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Aşağıdaki özellikleri içerir:
1A) Dikmeler
Duvar taşıyıcıları ahşap dikmeler veya çelik kanal dikmeler olabilir. Ahşap dikmeler 51 x 102 mm kesitte ve 406 mm aks aralığında; çelik dikmeler en az 89 mm genişlikte ve en fazla 610 mm aks aralığında olmalıdır. Tesisat Deliği çevresi ilave taşıyıcı elemanlarla tamamen çerçevelenecektir.
1B) Alçıpan
Minimum 16 mm kalınlıkta, 1220 mm genişlikte, kenarları düz veya pahlı alçıpan levhalar kullanılacaktır. Alçıpanın tipi, kalınlığı, katman sayısı ve yerleşimi üreticisinin test edilmiş detayındaki tariflenen şekilde olacaktır. Ahşap dikmeli duvarlarda maksimum Tesisat Deliği alanı 0,21 m² ve maksimum açıklık genişliği 368 mm’dir. Çelik dikmeli duvarlarda maksimum Tesisat Deliği alanı 0,32 m² ve maksimum açıklık genişliği 575 mm’dir. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır.
2) Kanal
Maksimum 508 x 508 mm ebadında, en az 0,7 mm sac kalınlığında çelik hava kanalı, Tesisat Deliği içinde konsantrik veya eksantrik yerleştirilebilir. Tesisat Deliği Boşluğu minimum 0 mm (noktasal temas) ile maksimum 50 mm aralığındadır. L sızdırmazlık değeri yalnızca minimum boşluk 6 mm veya daha fazla olduğunda geçerlidir. Kanal, duvarın her iki tarafında rijit olarak desteklenecektir.
3) Yangın Durdurucu Sistem
Sistem aşağıdaki bileşenlerden oluşur:
3A) Arka Dolgu Malzemesi (Taşyünü)
F60 duvarlar için en az 124 mm, F120 duvarlar için en az 156 mm kalınlıkta ve en az 65 kg/m³ yoğunlukta taşyünü levha, boşluğa sıkıştırılarak kalıcı kalıp olacak şekilde yerleştirilecektir. Arka dolgu duvarın her iki yüzeyinde sıfırda bitecek şekilde hizalanacaktır.
3B) Yangın Durdurucu Malzeme — Kaplama
Taşyünü arka dolgunun tamamını örtecek şekilde en az 3,2 mm ıslak film kalınlığında kaplama uygulanır ve çevrede duvar yüzeyine ile çelik hava kanalına en az 13 mm bindirme yapılır. Uygun ürünler: RECTORSEAL — FlameSafe FS3000, Metacaulk 1200, Metacaulk 1500, Biostop 750 veya 800 Spray. Uygulama duvarın her iki yüzünde tüm çevre boyunca süreklilik sağlayacaktır.
3C) Çelik Köşebentler
En az 0,8 mm kalınlıkta galvanizli çelik köşebentler, delik çevresinde duvarın her iki yüzünde tüm çevre boyunca uygulanacaktır. Köşebentler, çelik hava kanalına en az 50 mm ve duvar yüzeyine en az 38 mm binecek şekilde boyutlandırılacaktır. Köşebentler, her iki yüzde çelik hava kanalına en az No. 10 sac vidaları ile; vidalar kanalın her bir ucundan en fazla 25 mm mesafede ve aralarında en fazla 150 mm aks aralığıyla yerleştirilecektir.
Detay Açıklaması
W-L-7080 Yangın Durdurucu Sistemi, konstrüksiyonlu alçıpan duvarlarda çelik hava kanallarının geçişi için tasarlanmış yüksek performanslı bir çözüm sunmaktadır. Bu sistem, otel, hastane, alışveriş merkezi ve ofis gibi yüksek kullanıcı yoğunluğuna sahip binalarda kullanılabilir. Yangın anında alevlerin ve dumanın yayılmasını engelleyerek, güvenliği artıran bir yapı elemanıdır. Yangın durdurucu malzemelerin kullanımı, yangın sırasında oluşabilecek zararın minimize edilmesini sağlar.
Yangın durdurucu kaplamalar, duman sızdırmazlığı ve yangın dayanımını artırırken, taşyünü arka dolgu, sistemin etkinliğini destekler. Yangın Durdurucu Sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun olarak tasarlanmış ve test edilmiştir. Sistem, olası yangın senaryolarında hayati önem taşır ve yangın damperleri gibi ek birimler gerektiğinde, projeye göre entegre edilmelidir.
Bu Detay Neden Uygulanmalıdır?
-
Yangın Kompartıman Bütünlüğü ve Duman Geçirimsizliği (L-Rating): Dikdörtgen hava kanallarının yangın anındaki termal genleşmesi hafif alçıpan duvarları zorlar. Sistem 2 saate kadar yangın bariyeri bütünlüğünü korurken (F=1-2 Hr), hem ortam sıcaklığında hem de 204°C’de 1 CFM/ft² altındaki L derecesi ile zehirli gaz transferini engelleyen akredite bir duman bariyeri sunar.
-
Ürüne Özel Montaj ve İşçilik Avantajı: RectorSeal Metacaulk 1200 / 1500 püskürtülebilir/sürülebilir kaplama katmanı, derin anüler boşluklara mastik doldurma zahmetini ortadan kaldırır. Duvar yüzeyiyle hemzemin bitirilen taşyünü üzerine 3,2 mm yaş film kalınlığında kaplama yapılması ve No. 22 gauge çelik köşebentlerle mekanik olarak kilitlenmesi, sahada firesiz, hızlı ve standartlara tam uyumlu bir işçilik sağlar.
-
Akredite Standart ve İdare Onayı: UL W-L-7080 sistemi doğrudan ANSI/UL 1479 ve ASTM E814 standartlarına uygun olarak test edilmiş tescilli bir detaydır. 4 taraflı çerçeveleme ve tespit köşebenti kuralları açıkça tanımlandığından, mekanik proje müşavirleri, yapı denetim mercileri ve itfaiye kontrollerinde ek bir mühendislik yargısına (EJ) gerek kalmadan doğrudan onaylanır.
Uygulanmamasının Sonuçları Ne Olur?
-
Yatay/Dikey Yangın ve Toksik Duman Yayılımı: Çelik hava kanalının yangın esnasında aşırı ısınıp burulması, tespit köşebenti ve akredite yangın durdurucu kaplaması bulunmayan alçıpan duvarlarda kenar ezilmelerine ve geniş çatlaklara yol açar. Baca etkisi oluşturan bu boşluklar alevlerin, aşırı sıcaklığın ve öldürücü toksik dumanın yangın zonunu aşarak komşu odalara ve tahliye koridorlarına dakikalar içinde dolmasına neden olur.
-
Mevzuat İhlali ve Hukuki Yaptırımlar: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” hükümleri uyarınca yangın kompartıman duvarlarını delen tüm mekanik havalandırma hatlarının, geçtikleri yapı bileşeninin yangın mukavemetine eşdeğer bir sistemle yalıtılması mecburidir. Standartsız dolgular iskan ruhsatı ve itfaiye onay süreçlerinin durdurulmasına, yangın sigorta teminatlarının geçersiz kalmasına ve mekanik yüklenici ile bina yönetimi aleyhine ağır cezai sorumluluklar doğmasına yol açar.
Sık Sorulan Sorular
W-L-7080 hangi yapı elemanında kullanılabilir?
W-L-7080, konstrüksiyonlu alçıpan duvarlarda çelik hava kanalı geçişlerinin yangın ve duman sızdırmazlığını sağlamak için kullanılır. Otel, hastane, alışveriş merkezi ve ofis gibi kullanıcı yoğunluğu yüksek yapılarda tercih edilir. Uygulama, üreticisinin test edilmiş detayındaki tariflere uygun şekilde yapılmalı ve duvarın yangın dayanımı ile sistem uyumlu seçilmelidir.
Bu detayda kaç mm yangın durdurucu kaplama uygulanmalıdır?
Bu detay için yangın durdurucu kaplama 3.2 mm kalınlıkta uygulanmalıdır. İntumesan kaplama sürekli ve kesintisiz bir tabaka oluşturmalı, birleşim ve kenar bölgelerinde boşluk bırakılmamalıdır. Gerekli yerlerde taşyünü arka dolgu ile desteklenmeli, uygulama öncesi yüzeyler temiz, kuru ve üreticinin talimatlarına uygun şekilde hazırlanmalıdır.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 için; konstrüksiyonlu alçıpan duvarın projedeki yangın dayanımıyla uyumlu kurulması, çelik hava kanalı çevresinde 3.2 mm kalınlıkta İntumesan kaplamanın uygulanması ve gerekli yerlerde taşyünü arka dolgunun doğru yoğunluk ve sıkılıkta yerleştirilmesi gerekir. Montaj, üreticisinin test edilmiş detayındaki tariflenen şekilde yapılmalı ve yüzey sürekliliği korunmalıdır.
Bu detayda hangi ürünler kullanılabilir?
RectorSeal Metacaulk markalı ürünler kullanılabilir: FlameSafe FS3000, Metacaulk 1200, Metacaulk 1500, Biostop 500+ ve 800 Spray. Bu ürünler İntumesan özellikleri ve duman sızdırmazlık performansları ile çelik hava kanalı çevresinde gereken 3.2 mm kaplama kalınlığını sağlamaya yardımcı olur. Seçim, proje şartnamesi ve üretici talimatlarına göre yapılmalıdır.
Bu detay hangi standartlara göre test edilmiştir?
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir. Testler, çelik hava kanalı gibi geçen tesisatların konstrüksiyonlu alçıpan duvarlardan güvenli geçişini değerlendirir. Projede aynı standartların gerektirdiği malzeme, kalınlık ve montaj prensiplerinin uygulanması performansın sağlanması için kritiktir.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun mudur?
Evet. Sistem, pasif yangın durdurma için Yönetmelikte aranan temel ilkelere uyum sağlayacak şekilde tasarlanmıştır. ASTM E814 ve UL 1479’a göre UL testleri mevcuttur. Projede; duvarın yangın dayanımıyla uyum, 3.2 mm kaplama kalınlığı, uygun taşyünü arka dolgu ve imalatın üretici talimatına uygunluğu sağlandığında Yönetmeliğe uygunluk hedeflenir.
W-L-7080 kodu ne anlama geliyor?
W-L-7080, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Hava Kanalı. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
