W-L-7081

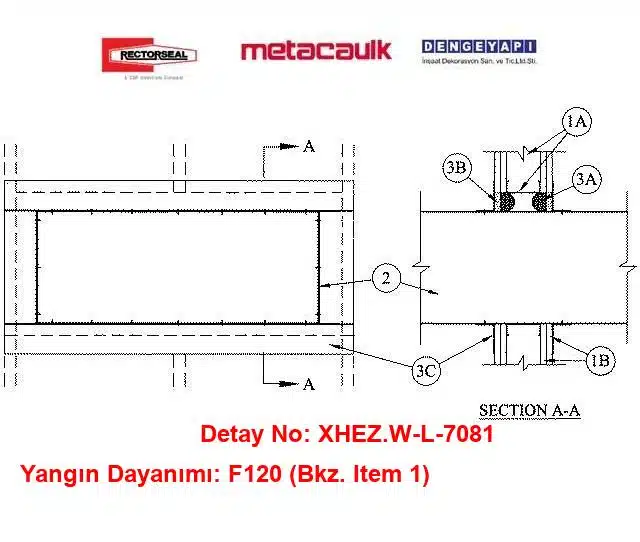

Alçıpan Duvar Üzerinden Çelik Hava Kanalı Geçişi için Yangın Durdurucu Sistem W-L-7081
Konstrüksiyonlu alçıpan duvardan geçen galvanizli çelik hava kanalları için F120 yangın durdurucu sistem. Geçiş, RECTORSEAL yangın durdurucu mastikle kapatılır.
Detay Bilgileri
Sistem Hakkında
W-L-7081 yangın durdurucu sistemi, Konstrüksiyonlu Alçıpan Duvar üzerinden geçen galvanizli çelik hava kanallarında yangın ve dumanın kompartımanlar arasında yayılmasını engellemek üzere tasarlanmış, sahada uygulanabilir bir çözümdür. Büyük ebatlı dikdörtgen kanal açıklıklarında güvenli sızdırmazlık elde etmek için taşyünü arka dolgu malzemesi, 16 mm kalınlıkta Yangın Durdurucu Mastik ve kanal çevresinde yapısal süreklilik sağlayan çelik köşebentler birlikte kullanılır. Bu bütünleşik yaklaşım, hem termal etkilere hem de yangın sırasında oluşabilecek mekanik zorlanmalara karşı dayanımlı bir detay sunar.
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir. Test kapsamında, yangın sırasında alev ve dumanın sistem bileşenlerinden geçişi değerlendirilir ve hedeflenen yangın dayanımı doğrulanır. W-L-7081’in F120 performansı, üreticisinin test edilmiş detayındaki tariflenen şekilde uygulandığında elde edilir. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır; bu nedenle duvar kesitinin ve bileşenlerinin doğru seçimi kritik önemdedir.
Uygulamada izlenecek temel adımlar özetle şunlardır: Öncelikle Tesisat Deliği, kanal ölçülerine uygun ve montaj toleranslarını gözeterek hazırlanır. Boşluk içerisine, derz boyunca süreklilik sağlayacak şekilde taşyünü arka dolgu malzemesi sıkıca yerleştirilir. Ardından, kanal ile duvar arasındaki birleşim hattında 16 mm kalınlıkta Yangın Durdurucu Mastik kesintisiz bir hat oluşturacak biçimde uygulanır. Çelik köşebentler, kanal çevresinde rijitlik sağlayacak ve mastik tabakasının kalıcı kalıp olacak şekilde korunmasına yardımcı olacak biçimde monte edilir. Tüm bu işlemler, üreticisinin test edilmiş detayındaki tariflenen şekilde ve doğru malzemelerle yürütülmelidir.
Yanlış uygulamalar çoğunlukla yetersiz arka dolgu, düzensiz mastik kalınlığı, kesintiye uğrayan sızdırmazlık hattı ve çelik köşebent bağlantılarındaki zafiyetlerden kaynaklanır. Bu hatalar, duman sızdırmazlığını ve hedeflenen F sınıfı performansı olumsuz etkileyebilir. Sahada kalite güvencesi için yüzey temizliği, boşluk hazırlığı, mastik sarf miktarı ve kalınlığının noktasal ölçümlerle doğrulanması; ayrıca fotoğraflama ve uygulama kayıtlarının tutulması önerilir.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik, kompartımanlar arası geçirimsizliği güvence altına alan pasif yangın koruma çözümlerini zorunlu kılar. W-L-7081, bu gereksinimlere uygun bir prensip sunar. Ancak projeye özgü hedef F sınıfı, duvar konfigürasyonu ve kanal boyutları dikkate alınarak, detayın üreticisinin test edilmiş verileri ile eşleştirilmesi gerekir. Proje onayı öncesinde, malzeme uygunluk beyanları, güncel test raporları ve montaj talimatları temin edilmeli; uygulama sırasında bu belgelere tam uyum sağlanmalıdır. Doğru malzeme kombinasyonu ve sahada disiplinli uygulama ile W-L-7081, alçıpan duvarlarda çelik kanal geçişlerinde güvenilir ve sürdürülebilir bir yangın durdurucu performans sağlar.
Kullanılan Ürün ve Uygulama
Bu detayda önerilen ürün ailesi, RectorSeal Metacaulk serisi Yangın Durdurucu Mastiklerdir: FS900, MC150+ ve Biostop 500+. W-L-7081 sisteminde galvanizli çelik hava kanalı ile Konstrüksiyonlu Alçıpan Duvar arasındaki Tesisat Deliği çevresinde, taşyünü arka dolgu malzemesi üzerine 16 mm kalınlıkta mastik uygulamasıyla sızdırmazlık sağlanır. Metacaulk markasının bu ürünleri, üreticisinin test edilmiş detayındaki tariflenen şekilde uygulandığında sistemin hedeflediği F120 performansın elde edilmesine yardımcı olur.
Metacaulk FS900, MC150+ ve Biostop 500+; hava kanalı çevresinde süreklilik gösteren bir sızdırmazlık hattı kurmak, duman geçişini sınırlamak ve yangın sırasında birleşim bölgesinin bütünlüğünü korumak üzere tasarlanmış Yangın Durdurucu Mastiklerdir. Bu ürünlerin seçiminde; ortam koşulları, yüzey türleri, beklenen hareketlilik, boyanabilirlik gereksinimi ve şantiyedeki uygulama kolaylığı gibi kriterler dikkate alınmalıdır. W-L-7081 için hedef, mastik tabakasının her noktada 16 mm kalınlığı sağlayacak şekilde, arka dolguyla destekli ve kesintisiz olarak uygulanmasıdır.
Uygulama adımlarında öncelik, yüzey hazırlığıdır: Kanal ve duvar birleşim yüzeyleri toz, yağ, pas ve gevşek parçacıklardan arındırılmalıdır. Ardından, boşluk içerisine taşyünü arka dolgu malzemesi sıkı bir biçimde yerleştirilir ve mastik için düzgün bir yatak hazırlanır. Metacaulk FS900, MC150+ veya Biostop 500+ ürünlerinden seçilen mastik, üreticisinin test edilmiş detayındaki tariflenen şekilde, nozül çapı ve geçiş hızına dikkat edilerek uygulanır; mastik bıçağıyla yüzey düzgünleştirilir ve süreklilik kontrol edilir. Geniş ve/veya titreşime maruz kalan kanal çevrelerinde, çelik köşebentler hem mekanik bütünlük sağlar hem de sızdırmazlık detayı için ilave bir güvenlik bileşeni oluşturur.
Doğru ürün seçimi ve doğru uygulama, performansın anahtarıdır. Projede hedeflenen F sınıfı (ör. F120) doğrultusunda, taşyünü arka dolgu ve 16 mm mastik kalınlığı bir arada değerlendirilmeli; mastik tüketimi ve kuruma/sertleşme süreleri üretici dokümanlarıyla uyumlu takip edilmelidir. Uygulama sürecinde, kesintisiz mastik hattı, boşluksuz arka dolgu ve yeterli mekanik destek sağlandığında, Metacaulk FS900, MC150+ ve Biostop 500+ içeren bu sistem güvenilir bir yangın durdurucu performans ortaya koyar. Şantiye şartlarına bağlı olarak, düşük sıcaklıkta uygulama, nem, UV maruziyeti veya titreşim gibi özel durumlar için üreticinin teknik veri sayfalarındaki sınırlamalar ve öneriler dikkate alınmalı; gerekli görülen hallerde numune uygulaması ve saha onayı yapılmalıdır.
Bu Detay Neden Uygulanmalıdır?
-
Yangın Kompartıman Bütünlüğü ve Duman Geçirimsizliği (L-Rating): 1702 mm (67 inç) genişliğe varan büyük kesitli yatay kanallarda 2 saate kadar yangın bariyeri bütünlüğü (F=1-2 Hr) sunarken; hem ortam sıcaklığında hem de 204°C’de 1 CFM/ft² altındaki L derecesi ile zehirli duman ve sıcak gaz geçişini tamamen sınırlar.
-
Ürüne Özel Montaj ve Geniş Boşluk Kapatma Avantajı: RectorSeal Metacaulk MC 150+ ve FS 900+ mastikleri, mekanik çelik tespit köşebenti montajına ihtiyaç duymadan 89 mm’ye (3-1/2 inç) varan geniş anüler boşlukları güvenle mühürler. 0 mm noktasal temas toleransı sayesinde eksantrik geçişlerde alçıpan kesim düzeltmesi gerektirmeden, 10 mm’lik taç mastik kordonu ile sahada pratik ve firesiz işçilik sağlar.
-
Akredite Standart ve İdare Onayı: Detay doğrudan ANSI/UL 1479, ASTM E814 ve CAN/ULC S115 normlarına uygun olarak test edilmiş resmi bir sistem kartıdır. 4 taraflı çerçeveleme detaylarıyla mekanik proje müşavirleri, yapı denetim mercileri ve itfaiye kontrollerinde ek bir mühendislik yorumuna (EJ) gerek kalmadan doğrudan kabul edilir.
Uygulanmamasının Sonuçları Ne Olur?
-
Yatay/Dikey Yangın ve Toksik Duman Yayılımı: Genişliği 1,7 metreyi bulan çelik hava kanalları yangın anındaki pozitif basınç ve termal şokla hızla genleşir. Akredite mastik ve destek dolgusuyla kapatılmamış geniş anüler boşluklar baca etkisi üreterek alevlerin, aşırı ısının ve öldürücü toksik dumanın komşu zonlara ve kaçış yollarına dakikalar içinde transfer olmasına yol açar.
-
Mevzuat İhlali ve Hukuki Yaptırımlar: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” hükümleri gereğince kompartıman sınırlarını delen mekanik tesisat hatlarının, geçtikleri yapı elemanının yangın mukavemetine eşdeğer bir sistemle yalıtılması kanuni mecburiyettir. Standartsız dolgular iskan ruhsatı ve itfaiye onayının reddedilmesine, sigorta poliçelerinin geçersiz kalmasına ve olası bir yangında mekanik yüklenici ile bina yönetimi aleyhine ağır cezai sorumluluklar doğmasına neden olur.
Detay İçeriği Ürünler & Alternatifleri
Yangın Durdurucu Sistem Alçıpandan Hava Kanalı Geçişi — Teknik Bileşenler
1) Duvar
F60 veya F120 yangın dayanımlı Konstrüksiyonlu Alçıpan Duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Aşağıdaki yapı özelliklerini içerir:
1A) Dikmeler
Duvar karkası, çelik C profilli dikmelerden oluşacaktır. Çelik dikmeler en az 92 mm genişlikte olacak ve eksenler arası en fazla 600 mm aralıklarla yerleştirilecektir. Tesisat Deliği çevresi tamamen çerçevelenecek şekilde ilave taşıyıcı elemanlar kullanılacaktır.
1B) Alçıpan
En az 16 mm kalınlıkta, 1200 mm genişlikte (kare veya pahlı kenarlı) alçıpan kullanılacaktır. Alçıpan tipi, kalınlığı, katman sayısı ve yerleşimi üreticisinin test edilmiş detayındaki tariflenen şekilde olacaktır. Azami Tesisat Deliği alanı yaklaşık 0,95 m² ve azami tek boyut 1778 mm’dir. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır.
2) Kanal
Nominal 1702 mm x 457 mm (veya daha küçük) ebatlarda, en az 0,6 mm kalınlığında (veya daha kalın) galvanizli çelik hava kanalı, Yangın Durdurucu Sistem içinde konsantrik veya eksantrik yerleştirilebilir. Hava kanalı ile Tesisat Deliği çevresi arasındaki boşluk en az 0 mm (noktasal temas) ve en fazla 89 mm olacaktır. Hava kanalı, duvar montajının her iki tarafında rijit olarak desteklenecektir.
3) Yangın Durdurucu Sistem
Sistem aşağıdaki bileşenlerden oluşur. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. UL (UnderWriters Lab.) Tarafından Test Edilmiştir.
3A) Arka Dolgu Malzemesi
Yalnızca F120 yangın dayanımlı duvarlarda kullanılacaktır. Polietilen fitil, taşyünü şilte izolasyon, camyünü şilte izolasyon veya köpük plastik levhalar; boşluk içerisine sürtünme ile sıkı geçecek şekilde yerleştirilecektir. Arka dolgu, her iki yüzeyden uygulanacak Yangın Durdurucu Malzeme kalınlığını karşılayacak şekilde geride bırakılacaktır.
3B) Yangın Durdurucu Malzeme — Yangın Durdurucu Mastik
En az 16 mm kalınlıkta Yangın Durdurucu Mastik, boşluk içerisine uygulanacak ve duvarın her iki yüzeyi ile sıfırda bitirilecektir. Hava kanalı ile alçıpanın noktasal temas ettiği yerlerde, alçıpan/çelik kanal arayüzüne her iki yüzde en az 10 mm çapında sürekli mastik kordonu uygulanacaktır. Ürünler: RECTORSEAL — FS 900+ Sealant, Metacaulk MC 150+, Biostop BF 150+.
3C) Çelik Köşebentler
En az 0,8 mm kalınlığında galvanizli çelik köşebentler; hava kanalını en az 51 mm bindirecek ve duvar yüzeylerine en az 38 mm oturacak şekilde boyutlandırılacaktır. Köşebentler, duvarın her iki tarafında hava kanalına No. 10 sac vidaları ile sabitlenecek; vidalar kanalın her iki ucundan en fazla 25 mm içeride başlayacak ve en fazla 152 mm aralıklarla yerleştirilecektir.
Detay Açıklaması
W-L-7081 yangın durdurucu sistemi, alçıpan duvarlardan geçen galvanizli çelik hava kanallarının güvenli bir şekilde geçişini sağlamak için tasarlanmıştır. Bu sistem, özellikle büyük ebatlı dikdörtgen kanal açıklıklarında sızdırmazlık ve güvenli yalıtım gerektiren uygulamalar için idealdir. Yangın durdurucu mastik, geçiş noktalarında sızdırmazlık sağlarken, çelik köşebentler yapısal destek sunmaktadır. Taşyünü arka dolgu malzemesi, yangın anında gerekli güvenliği sağlamak için kritik bir rol oynamaktadır. Bu sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun olarak geliştirilmiştir.
Yangın durdurucu sistemin kullanılmaması, yangın sırasında ciddi riskler doğurabilir. Yangın durumlarında, yangının yayılması önlenemezse, can ve mal kaybı yaşanabilir. Denge Yapı’nın W-L-7081 sistemi, test edilmiş ve sertifikalandırılmış bir sistemdir. Bu nedenle, yangın güvenliği konusunda önemli bir adım atmak isteyen projelerde tercih edilmesi gereken bir çözümdür.
Geniş Kesitli Havalandırma Hatlarında Akredite Yangın Yalıtımı: UL W-L-7081 Çözümleri
Alışveriş merkezleri, hastaneler, veri merkezleri ve modern ofis yapılarında ana havalandırma branşmanları sıklıkla geniş kesitli dikdörtgen kanallarla kurgulanır ve alçıpan kompartıman duvarlarını deler. 67×18 inç (1702×457 mm) ebadına varan çelik hava kanalları, yangın anındaki termal genleşme ve mekanik titreşimler nedeniyle geçiş arakesitinde alçıpan çekirdeğini zorlayarak yüksek duman kaçağı riski üretir. Bu ölçekteki hafif duvar geçişlerinde sızdırmazlığı korumak; hem yangın mukavemetini hem de akredite duman sızdırmazlık değerlerini (L-Rating) sağlayan testli mühendislik detaylarını zorunlu kılar.
Denge Yapı güvencesiyle sunulan RectorSeal UL W-L-7081 sistem detayı, çelik dikmeli alçıpan duvarlardan geçen 1702 mm genişliğe kadar olan çelik hava kanallarında 2 saate kadar tam yangın ve duman yalıtımı sunar. RectorSeal Metacaulk MC 150+ ve FS 900+ elastik yangın durdurucu mastikleri, ilave mekanik tespit köşebentlerine ihtiyaç duymaksızın 89 mm’ye varan anüler boşlukları güvenle mühürler. Sıfır temas toleransı ve framed-opening uyumuyla şantiyede montaj verimliliğini en üst seviyeye çıkaran bu UL sertifikalı çözüm, projelerinizde hem denetim süreçlerini kolaylaştırır hem de mekanik tesisat hatlarında tavizsiz bir yangın güvenliği standardı oluşturur.
Sık Sorulan Sorular
Bu detay hangi yapı elemanında kullanılabilir?
W-L-7081, Konstrüksiyonlu Alçıpan Duvar üzerinde galvanizli çelik hava kanalı (dikdörtgen kanal) geçişleri için geliştirilmiştir. Büyük ebatlı kanal açıklıklarında sızdırmazlığı ve yangın dayanımını sağlamak üzere taşyünü arka dolgu, 16 mm kalınlıkta Yangın Durdurucu Mastik ve çelik köşebentlerle birlikte uygulanır. Duvar ve sistem komponentleri üreticisinin test edilmiş detayındaki tariflenen şekilde monte edilmelidir.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 performans için: 1) Konstrüksiyonlu Alçıpan Duvarın yangın dayanım sınıfı F120 olmalı, 2) Taşyünü arka dolgu malzemesi boşluğa sıkı şekilde yerleştirilmeli, 3) Yangın Durdurucu Mastik 16 mm kalınlıkta uygulanmalı, 4) Çelik köşebentlerle kanal-duvar birleşimi yapısal olarak desteklenmeli ve 5) Uygulama, üreticisinin test edilmiş detayındaki tariflenen şekilde, ASTM E814 ve UL 1479’a göre UL test sonuçları esas alınarak yapılmalıdır.
Bu detayda kaç mm Yangın Durdurucu Mastik uygulanmalıdır?
Bu detayda Yangın Durdurucu Mastik kalınlığı 16 mm’dir. Mastik, kanal ile duvar arasındaki Tesisat Deliği çevresinde, arka dolgu üzerine sürekli ve kesintisiz bir hat oluşturacak biçimde uygulanmalıdır. Uygulama öncesi yüzeyler temiz ve kuru olmalı, boşluk uygun taşyünü ile desteklenmeli, mastik bıçağı ile düzgün yüzey elde edilerek sızdırmazlık sağlanmalıdır.
Bu detayda hangi ürünler kullanılabilir?
Sistemde RectorSeal Metacaulk serisinden Yangın Durdurucu Mastikler kullanılabilir: FS900, MC150+ ve Biostop 500+. Bu ürünler, taşyünü arka dolgu malzemesi ve çelik köşebentlerle birlikte, üreticisinin test edilmiş detayındaki tariflenen şekilde uygulandığında W-L-7081 sisteminin gerektirdiği performansı sağlar. Ürün seçimi, şantiye şartları ve detay gereksinimlerine göre yapılmalıdır.
Bu detay hangi test laboratuvarında test edilmiştir?
W-L-7081 yangın durdurucu sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir. Test prosedürleri, sistemin alev ve duman geçişine karşı performansını doğrular. Uygulamada aynı malzemeler ve montaj adımları takip edilmediğinde testte elde edilen performans sahada tekrarlanamayabilir.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik uygunluğu nasıldır?
Sistem, yangın kompartımanlarını ayıran Konstrüksiyonlu Alçıpan Duvarlarda kanal geçişlerinin sızdırmaz ve güvenli yapılmasını hedefler; bu yaklaşım Yönetmelik’in pasif yangın koruma prensipleri ile uyumludur. Proje özelinde, hedef F sınıfı (ör. F120), duvar kalınlığı ve kanal boyutlarına göre seçilmeli ve üreticisinin test edilmiş detayındaki tariflenen şekilde uygulama yapılmalıdır. Uygunluk proje sorumlularınca teyit edilmelidir.
W-L-7081 kodu ne anlama geliyor?
W-L-7081, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Hava Kanalı. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
