W-L-7082
Konstrüksiyonlu Alçıpan Duvarda Çelik Hava Kanalı Geçişi için Yangın Durdurucu W-L-7082
Çelik hava kanallarının konstrüksiyonlu alçıpan duvarlardan güvenli geçişi için RECTORSEAL Metacaulk ürünleriyle tasarlanmış F120 yangın durdurucu sistem. ASTM E814 ve UL 1479'a göre test edilmiştir.
Detay Bilgileri
Sistem Hakkında
W-L-7082, Konstrüksiyonlu Alçıpan Duvarlardan geçen çelik hava kanallarının yangın anında alev ve dumanın diğer bölgelere taşınmasını engelleyecek şekilde yalıtılması için tasarlanmış bir Yangın Durdurucu Sistem detayını ifade eder. Bu çözüm, taşyünü arka dolgu, en az 16 mm kalınlığında uygulanan yangın durdurucu mastik ve kanalı destekleyen çelik köşebentlerden oluşan bir bütün olarak çalışır. Sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir ve uluslararası kabul görmüş kriterlere göre performansı doğrulanmıştır.
Sistemin temel ilkesi, duvar bütünlüğünün tesisat geçişinde yeniden oluşturulmasıdır. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır. Bu sebeple duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmeli, geçiş bölgesindeki boşluklar kontrollü biçimde arka dolgu ve mastik ile kapatılmalıdır. Taşyünü, arka dolgu kalıp malzemesi olarak boşluğa sıkı yerleştirilir; bu malzeme en az 65 kg/m³ yoğunlukta tercih edilerek sıcaklık altında şekil ve hacim stabilitesi korunur.
Yangın durdurucu mastik uygulaması, performansın bel kemiğidir. Bu detayda mastik en az 16 mm kalınlığında uygulanmalıdır. Yüzeylerin temiz, kuru ve tozdan arındırılmış olması; mastik ile duvar ve kanal yüzeyleri arasında sürekli, boşluksuz bir aderans sağlanması gerekir. Mastik, üretici talimatlarına göre çekilerek düzgün bir yüzey oluşturmalı, test edilmiş detayda tarif edilen yerleşim ve kalınlık korunmalıdır. Çelik köşebentler, hem kanalın stabilitesine katkı sunar hem de birleşim bölgesinin derz geometrisini sabitleyerek mastik tabakasının sürekliliğine yardımcı olur.
Uygulama öncesinde; Tesisat Deliği ölçüleri, duvar kaplama sayıları, dikme yerleşimleri ve kanalın geçiş yaptığı bölgede mekanik yüklerin durumu kontrol edilmelidir. Arka dolgu olarak taşyünü liflerinin hava akımını engelleyecek yoğunlukta ve boşluk kalmayacak biçimde sıkıştırılarak yerleştirilmesi kritik önemdedir. Daha sonra mastik kesintisiz bir hat halinde ve istenen kalınlıkta uygulanır. Uygulama boyunca sızdırmazlık, köşe dönüşleri ve birleşim yerleri özellikle denetlenmelidir.
Bu detay; ofisler, alışveriş merkezleri, hastaneler ve oteller gibi insan yoğunluğu yüksek yapılarda tercih edilen güvenilir bir çözümdür. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik çerçevesinde, yangın bölümlendirmesi yapılan duvarlarda tesisat geçişlerinin en az bölmenin yangın dayanımı kadar performans göstermesi gerekir. W-L-7082 bu gereksinimi karşılamak üzere tasarlanmıştır. Sahada kalite güvencesi için uygulama öncesi ve sonrası fotoğraflama, malzeme lot numaralarının kayıt altına alınması ve kalınlık kontrolleri önerilir.
Sık karşılaşılan hatalar arasında; mastik kalınlığının 16 mm’nin altında kalması, taşyününüm gevşek yerleştirilmesi, yüzey hazırlığının yetersizliği ve köşebent sabitlemelerinin eksikliği sayılabilir. Bu riskler, doğru işçilik, şantiye eğitimi ve üretici talimatlarına uyumla kolaylıkla yönetilebilir. Sonuç olarak W-L-7082, doğru bileşenler ve doğru montaj ile Konstrüksiyonlu Alçıpan Duvarlarda çelik hava kanalı geçişleri için yüksek güvenilirlikte F120 performansı sağlayan, test edilmiş bir Yangın Durdurucu Sistem yaklaşımı sunar.
Kullanılan Ürün ve Uygulama
Bu detayda önerilen yangın yalıtımı, RectorSeal Metacaulk ürün ailesi kullanılarak oluşturulur. Sistemin bileşenleri; taşyünü arka dolgu, en az 16 mm kalınlıkta uygulanan yangın durdurucu mastik ve çelik köşebentlerden meydana gelir. Uygulamada tercih edilebilecek ürünler; Metacaulk ailesinden MC150+ ile birlikte, RectorSeal portföyündeki FS900 ve Biostop 500+ olarak listelenmiştir. Bu ürünler, Konstrüksiyonlu Alçıpan Duvarlarda çelik hava kanalı geçişlerinde sürekli ve güvenilir bir sızdırmazlık sağlayacak şekilde tasarlanmış olup; farklı yüzeylere güçlü aderans, çatlama direnci ve sıcaklık altında kabarıp boşlukları kapatma gibi yangın senaryosunda kritik fonksiyonlar sunar.
Metacaulk MC150+ gibi intumesan karakterli yangın durdurucu mastikler, sıcaklıkla genleşerek oluşabilecek açıklıkları güvenle doldurmaya yardımcı olur. FS900 ve Biostop 500+ ile birlikte kullanıldığında, şantiye koşullarına ve boşluk geometrisine uygun bir çözüm esnekliği sağlar. Bu ürünlerin ortak hedefi, alev ve dumanın bölümler arası geçişini sınırlayarak yangın yayılımını geciktirmektir. Doğru uygulama ile sistemin Yangın Durdurucu Sistemin Yangın Dayanımı, monte edildiği duvarın yangın dayanımı ile aynı olacak şekilde bütüncül bir koruma sağlar.
Uygulama adımları özetle şunlardır: Yüzeyler temiz ve kuru hale getirilir; Tesisat Deliği içindeki arka dolgu malzemesi olarak en az 65 kg/m³ yoğunlukta taşyünü, boşlukta devamlılık sağlayacak şekilde sıkıştırılarak yerleştirilir. Ardından seçilen Metacaulk mastik, üretici talimatlarına göre eksiksiz ve en az 16 mm kalınlığında uygulanır. Mastik, birleşim boyunca kesintisiz olacak şekilde düzeltilir. Çelik köşebent bağlantıları ile kanal ve duvar kesişimi stabilize edilerek mastik tabakasının sürekliliği desteklenir. Her adımda görsel kontrol ve kalınlık ölçümü gibi basit kalite güvence pratikleri önerilir.
RectorSeal Metacaulk ürünleri, ASTM E814 ve UL 1479 standartları doğrultusunda değerlendirilen testlerde performans sergilemektedir. Bu standartlara uygunluk, sahada doğru işçilik ile birleştiğinde, Konstrüksiyonlu Alçıpan Duvarlarda istenen F60, F90 veya F120 performans hedeflerine ulaşmayı mümkün kılar. Bu detay özelinde hedeflenen performans F120 olup, minimum 16 mm mastik kalınlığı bu performansın temel şartlarından biridir. Projeye göre MC150+, FS900 veya Biostop 500+ seçilirken; duvar tipi, boşluk boyutu ve şantiyedeki çevresel koşullar dikkate alınmalıdır.
Sonuç olarak, RectorSeal Metacaulk ailesi; montaj kolaylığı, çoklu yüzeylere uyum, dayanıklı sızdırmazlık ve yangın senaryosunda güvenilir performans nitelikleriyle öne çıkar. Doğru seçilmiş taşyünü arka dolgu ve uygun çelik köşebentlerle birlikte kullanıldığında, W-L-7082 detayının gerektirdiği bütüncül yalıtım karakteristiği elde edilir. Bu yaklaşım, hem yangın güvenliği hedeflerini karşılar hem de bakım ve denetim süreçlerini basitleştirir.
Bu Detay Neden Uygulanmalıdır?
-
Yangın Kompartıman Bütünlüğü ve Duman Geçirimsizliği (L-Rating): 610×762 mm kesitindeki izoleli hava kanalları yangın anındaki termal genleşme ve hava basıncı neticesinde alçıpan kesitlerinde yırtılma riski oluşturur. Sistem 2 saate kadar yangın bariyeri bütünlüğünü korurken (F=1-2 Hr), hem ortam sıcaklığında hem de 204°C’de 1 CFM/ft² altındaki L derecesi ile zehirli duman ve sıcak gaz transferini tamamen engeller.
-
Ürüne Özel Montaj ve İzolasyon Sürekliliği: Cam yünü dış izolasyonun %50 sıkıştırılarak geçişe izin vermesi, hava kanalının ısıl yalıtımını duvar arakesitinde kesintiye uğratmadan korur. RectorSeal Metacaulk MC 150+ ve FS 900+ mastiklerinin elastik yapısı kanal titreşimlerini sönümlerken, No. 22 gauge çelik tespit köşebentleri kanal deplasmanını mekanik olarak sınırlar.
-
Akredite Standart ve İdare Onayı: UL W-L-7082 sistemi doğrudan ANSI/UL 1479, ASTM E814 ve CAN/ULC S115 standartlarına uygun olarak test edilmiş resmi bir detaydır. 4 taraflı çerçeveleme (framed opening) ve mekanik tespit kuralları eksiksiz tanımlandığından, mekanik proje müşavirleri, yapı denetim kuruluşları ve itfaiye kontrollerinde ek bir mühendislik yorumuna (EJ) gerek kalmadan doğrudan kabul edilir.
Uygulanmamasının Sonuçları Ne Olur?
-
Yatay/Dikey Yangın ve Toksik Duman Yayılımı: Çelik hava kanalının yangın esnasında aşırı ısınıp burulması ve dış izolasyonunun alev alması, tespit köşebenti ve akredite yangın durdurucu dolgusu bulunmayan alçıpan açıklıklarında kontrolsüz yırtılmalara yol açar. Baca etkisi üreten bu açıklıklar alevlerin, aşırı sıcaklığın ve öldürücü toksik dumanın komşu mahallere ve tahliye yollarına dakikalar içinde yayılmasına sebep olur.
-
Mevzuat İhlali ve Hukuki Yaptırımlar: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” hükümleri gereğince yangın kompartıman sınırlarını delen mekanik tesisat hatlarının, geçtikleri yapı bileşeninin yangın mukavemet süresine eşdeğer bir sistemle yalıtılması kanuni zorunluluktur. Standartsız yapılan dolgular iskan ruhsatı ve itfaiye onay süreçlerinin durdurulmasına, yangın sigorta poliçelerinin geçersiz kalmasına ve olası bir yangında mekanik yüklenici ile yapı yönetimi aleyhine ağır hukuki sorumluluklar doğmasına yol açar.
Detay İçeriği Ürünler & Alternatifleri

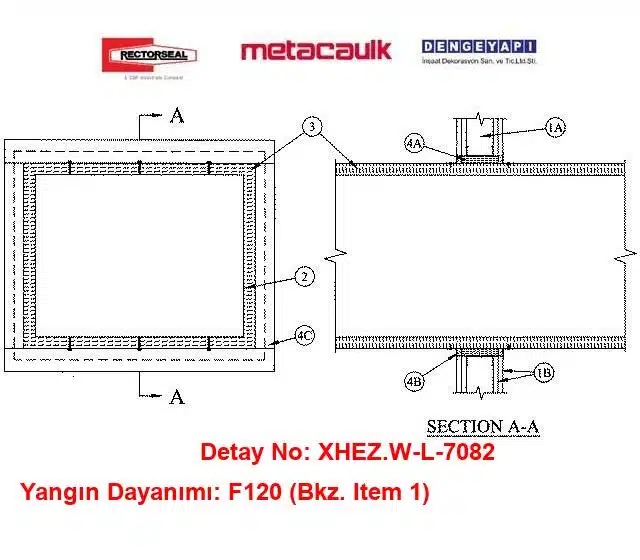

Alçıpan Duvarda Çelik Hava Kanalı Yangın Durdurucu — Teknik Bileşenler
1) Duvar
F60 veya F120 yangın dayanımlı Konstrüksiyonlu Alçıpan Duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Aşağıdaki yapısal özellikleri içermelidir:
1A) Dikmeler
Duvar karkası ahşap dikmeler veya çelik C profilli dikmelerden oluşturulacaktır. Ahşap dikmeler: nominal 51 × 102 mm kesitte, eksen aralığı 406 mm. Çelik dikmeler: minimum 92 mm genişlikte, maksimum eksen aralığı 610 mm. Tesisat Deliğini tam çevreleyecek ilave karkas elemanları oluşturulacaktır.
1B) Alçıpan*
Minimum 16 mm kalınlıkta, 1200 mm genişlikte, düz veya pahlı kenarlı plakalar. Alçıpan tipi, kalınlığı, katman sayısı ve yerleşimi üreticisinin test edilmiş detayındaki tariflenen şekilde olacaktır. Ahşap dikmeli duvarlarda maksimum Tesisat Deliği alanı 1355 cm² ve maksimum genişlik 368 mm; çelik dikmeli duvarlarda maksimum Tesisat Deliği alanı 6774 cm² ve maksimum genişlik 762 mm olacaktır. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır.
2) Kanal
Nominal 610 × 762 mm (veya daha küçük) boyutlarda, en az 0,6 mm kalınlıkta (veya daha kalın) çelik kanal, oluşturulan karkas açıklığı içinde eksantrik yerleştirilecektir. Kanal, duvar montajının her iki tarafında rijit şekilde desteklenecektir.
3) Kanal Şiltesi
Maksimum 38 mm kalınlıkta, minimum 12 kg/m³ yoğunlukta camyünü şilte/battaniye, dış yüzeyi FSK (folyo-skrim-kraft) kaplamalı olacaktır. Boyuna ve enine ek yerleri alüminyum folyo bant ile sızdırmazlık sağlanarak kapatılacaktır. Yangın durdurucu malzeme uygulanırken şilte/battaniye %50 oranında sıkıştırılacak ve Tesisat Deliği Boşluğu, minimum 25 mm ile maksimum 70 mm arasında kalacaktır. Alev yayılım indeksi 25 veya daha az ve duman oluşum indeksi 50 veya daha az olan, bu şartları sağlayan ürünler kullanılabilir.
4) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdakilerden oluşacaktır:
4A) Arka Dolgu Malzemesi
Minimum 65 kg/m³ yoğunlukta taşyünü şilte; F60 dayanımlı duvarlarda en az 92 mm, F120 dayanımlı duvarlarda en az 124 mm kalınlıkta, kalıcı kalıp olacak şekilde Tesisat Deliğine sıkıca yerleştirilecektir. Gerekli yangın durdurucu mastik kalınlığını karşılamak üzere duvarın her iki yüzeyinden geri çekilecektir.
4B) Yangın Durdurucu Malzeme — Mastik
En az 16 mm kalınlıkta yangın durdurucu mastik, Tesisat Deliği Boşluğu içine uygulanacak ve duvarın her iki yüzeyiyle sıfır hizalı olacaktır. Kullanılabilir ürünler: RECTORSEAL — FS 900+ Yangın Durdurucu Mastik, Metacaulk MC 150+, Biostop BF 150+.
4C) Çelik Köşebentler
Minimum 0,8 mm kalınlıkta galvanizli çelik köşebentler; çelik kanala en az 51 mm ve duvar yüzeylerine en az 38 mm bindirme yapacak şekilde boyutlandırılacaktır. Köşebentler, duvarın her iki tarafında kanala, her iki uçtan en fazla 25 mm uzaklıkta ve en fazla 152 mm eksen aralığında yerleştirilen en az No. 10 sac vidası ile sabitlenecektir.
Detay Açıklaması
Yangın durdurucu sistemler, binaların yangın güvenliğini sağlamak için kritik öneme sahiptir. Bu sistem, çelik hava kanallarının Konstrüksiyonlu Alçıpan Duvarlardan güvenli bir şekilde geçişini sağlamak amacıyla tasarlanmıştır. Yangın durdurucu sistemde kullanılan taşyünü arka dolgu, en az 16 mm kalınlığında yangın durdurucu mastik ve çelik köşebentlerden oluşmaktadır. Bu sistemin yangın dayanımı, monte edildiği duvarın yangın dayanımı ile aynıdır. Yangın durdurucu sistemlerin uygulanmaması durumunda, yangın anında alevlerin yayılması ve dumanın kontrol edilememesi gibi ciddi riskler ortaya çıkabilir. Bu sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun olarak tasarlanmış ve test edilmiştir.
Yangın durdurucu sistemin kurulum alanları arasında ofisler, alışveriş merkezleri, hastaneler ve oteller gibi yüksek yoğunluklu binalar yer almaktadır. Yangın durdurucu malzemelerin kullanımı, yapıların yangın güvenliğini artırmakta ve yangın anında duman ve alevlerin yayılmasını engellemektedir. Bu sistem, UL (Underwriters Laboratories) tarafından test edilmiştir ve uluslararası standartlara (ASTM E814, UL 1479) uygunluğu ile de dikkat çekmektedir.
İzoleli Havalandırma Kanallarında Kusursuz Sızdırmazlık: Alçıpan Duvarlarda UL W-L-7082 Çözümleri
Hastaneler, oteller, veri merkezleri ve modern ticari yapılarda yangın kompartıman sınırları sıklıkla hafif alçıpan bölme duvarlar üzerinden tasarlanır. Bu duvarları delen 24×30 inç (610×762 mm) ebadındaki izoleli çelik hava kanalları, yangın anındaki hava basıncı, mekanik titreşimler ve yüksek termal yük nedeniyle hafif duvar kesitlerinde deformasyon ve duman sızıntısı riski barındırır. Bölme duvar geçişlerinde kompartıman bütünlüğünü korumak; kanalın dış izolasyonunu bozmadan geçiren, kanalı rijit biçimde sabitleyen çelik köşebentleri ve akredite duman sızdırmazlık sertifikasına (L-Rating) sahip yangın durdurucu sistemleri zorunlu kılar.
Denge Yapı güvencesiyle sunulan RectorSeal UL W-L-7082 sistem detayı, ahşap veya çelik dikmeli alçıpan duvarlardan geçen izoleli çelik hava kanallarında 2 saate kadar tam yangın ve duman sızdırmazlığı sağlar. No. 22 gauge galvaniz çelik tespit köşebentleri ve sıkıştırılmış mineral taşyünü dolgusuyla mekanik mukavemeti artırılan sistem, RectorSeal Metacaulk MC 150+ ve FS 900+ mastikleri ile 70 mm’ye varan anüler boşlukları eksiksiz mühürler. Framed-opening karkas uyumu ve %50 izolasyon sıkıştırma toleransıyla sahada montaj verimliliğini yükselten bu UL tescilli çözüm, projelerinizde hem denetim süreçlerini kolaylaştırır hem de mekanik tesisat hatlarında tavizsiz bir yangın güvenliği altyapısı kurar.
Sık Sorulan Sorular
W-L-7082 hangi yapı elemanında kullanılabilir?
W-L-7082, Konstrüksiyonlu Alçıpan Duvarlarda çelik hava kanalı geçişlerinin güvenli şekilde yalıtılması için tasarlanmıştır. Sistem, üreticisinin test edilmiş detayındaki tariflere uygun şekilde inşa edilmiş ve doğru bileşenlerle tamamlanmış duvarlarda uygulanmalıdır. Ofis, AVM, hastane ve otel gibi yangın bölümlendirmesi gerektiren yapılarda tercih edilir.
Bu detayda kaç mm yangın durdurucu mastik uygulanmalıdır?
Bu detayda yangın durdurucu mastik en az 16 mm kalınlığında uygulanmalıdır. Mastik uygulaması, yüzeyler temiz ve kuru iken, kesintisiz, boşluksuz ve üretici talimatlarına uygun şekilde yapılmalıdır. Arka dolgu taşyünü sıkı şekilde yerleştirildikten sonra mastik, test edilmiş detayda belirtildiği gibi düzgün tesviye edilmelidir.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 için; Konstrüksiyonlu Alçıpan Duvarın yangın dayanımı ile uyumlu bir montaj, boşlukta en az 65 kg/m³ yoğunlukta taşyünü arka dolgu, en az 16 mm yangın durdurucu mastik ve gerekli çelik köşebent bileşenleri sağlanmalıdır. Uygulama, ASTM E814 ve UL 1479’a uygun olarak UL tarafından test edilen detayda tarif edildiği şekilde yapılmalı; boşluk, aderans ve süreklilik kontrol edilmelidir.
Bu detayda hangi ürünler kullanılabilir?
Detay, RectorSeal Metacaulk ürün ailesinden FS900, MC150+ ve Biostop 500+ ile uyumludur. Seçim, duvar yapısı, boşluk geometrisi ve proje şartnamesine göre yapılmalı; tüm ürünler üretici uygulama talimatlarına göre kullanılarak taşyünü arka dolgu ve çelik köşebentlerle birlikte yekpare bir Yangın Durdurucu Sistem oluşturmalıdır.
Bu detay hangi test laboratuvarında ve hangi standartlara göre test edilmiştir?
Detay, (UL) Underwriters Laboratories bünyesinde ASTM E814 ve UL 1479 standartlarına göre test edilmiştir. Bu standartlar, geçiş yapan tesisatların yangın anında alev ve duman geçişini sınırlama performansını değerlendirir. Uygulama sahada bu standartlara ve test edilmiş kurulum adımlarına uygun şekilde yapılmalıdır.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun mudur?
Evet, detay prensip olarak yönetmeliğin yangın bölümlendirmesi ve tesisat geçişlerinin yangına dayanımı hükümlerine uygundur. Ancak her proje özelinde duvarın yangın sınıfı, kanal detayları, aksesuarlar ve sızdırmazlık gereklilikleri kontrol edilmelidir. Uygulama, test edilmiş detay ve üretici talimatlarına birebir uyum ile denetlenerek yapılmalıdır.
W-L-7082 kodu ne anlama geliyor?
W-L-7082, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Hava Kanalı. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
