Konstrüksiyonlu Alçıpan Duvarda Galvanizli Çelik Hava Kanalı Geçişi için Yangın Durdurucu W-L-7093
Konstrüksiyonlu alçıpan duvarlarda yaklaşık 575 x 575 mm ve daha küçük galvanizli çelik hava kanalı geçişleri için F120 yangın durdurucu sistem. Geçiş, RECTORSEAL Metacaulk 1000 ile kapatılır.
Detay Bilgileri
Sistem Hakkında
W-L-7093 yangın durdurucu sistemi, Konstrüksiyonlu Alçıpan Duvarlarda galvanizli çelik hava kanalı geçişlerinin güvenli ve standartlara uygun şekilde sızdırmazlığını sağlamak için tasarlanmıştır. Çok bölmeli binalarda hava kanalı geçişleri, yangının ve dumanın bir kompartımandan diğerine geçişine açık zayıf noktalardır. Bu nedenle uygun yangın durdurucu çözümün seçilmesi, hem mevzuat uyumu hem de can ve mal güvenliği açısından kritik öneme sahiptir. Bu detayda yangın durdurucu malzeme olarak RectorSeal Metacaulk 1000 kullanılır ve tesisat deliği boşluğu, çelik köşebentlerle desteklenen bir uygulama düzeninde doldurulur. Böylece sistem, duvarın yangın bütünlüğünü korumaya yardımcı olur.
Detay, ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir. Bu standartlar, geçen tesisatların yangın altında performansını belirlemek için uluslararası kabul görmüş yöntemler sunar. Buradaki uygulamada temel ilke, galvanizli çelik hava kanalının duvardan geçtiği noktadaki tesisat deliği boşluğunun sürekli ve yeterli kalınlıkta yangın durdurucu malzeme ile kapatılmasıdır. Metacaulk 1000’in tavsiye edilen 16 mm kalınlıkta uygulanması ve çelik köşebentlerle desteklenmesi, sistemin hedeflenen performansına ulaşmasını sağlar. Yaklaşık 575 mm x 575 mm ve daha küçük kesitlerdeki hava kanalı geçişleri için tariflenen bu detay, sahada tekrar üretilebilir ve denetlenebilir bir çözüm sunar.
Uygulama sırasında yüzeylerin toz, yağ ve gevşek partiküllerden arındırılması, malzemenin sürekliliğinin kesintisiz şekilde sağlanması ve montajın üretici talimatlarıyla uyumlu ilerlemesi elzemdir. Konstrüksiyonlu Alçıpan Duvarın, üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmesi gerekir. Hedeflenen performans F120 ise, duvar tasarımının ve uygulamanın bu hedefle uyumlu bütünleşik bir sistem olarak ele alınması önemlidir. Bu yaklaşım, yalnızca yangın dayanımını değil, aynı zamanda duman sızdırmazlığı ve servis sürekliliğini de destekler.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik (BYKYHY), bölücü elemanlardan geçen tesisatların, bölmenin yangın performansına eşdeğer bir çözümle korunmasını zorunlu kılar. W-L-7093, söz konusu gerekliliklerin uygulanmasında pratik ve açık bir yol haritası sunar. Yeni inşaat projelerinde veya renovasyonlarda, bu detayın kullanılması; alanların güvenli tahliyesini kolaylaştırır, yangının ve dumanın kontrolünü güçlendirir ve bina işletmesinde kesintisizliğe katkı verir. Sonuç olarak, W-L-7093 detayının sahada doğru şekilde uygulanması, pasif yangın güvenliğinin ana unsurlarından biri olan kompartımanlama ilkesinin etkinliğini artırır ve sürdürülebilir bir güvenlik seviyesi oluşturur.
Kullanılan Ürün ve Uygulama
Bu detayda kullanılan yangın durdurucu malzeme RectorSeal Metacaulk 1000 (MC1000) olup, Konstrüksiyonlu Alçıpan Duvarda galvanizli çelik hava kanalı geçişlerinin sızdırmazlığını ve yangın bütünlüğünü sağlamak üzere tercih edilir. Metacaulk 1000, ASTM E814 ve UL 1479 standartlarına göre UL (UnderWriters Lab.) tarafından test edilmiş sistemlerde yaygın olarak kullanılan bir yangın durdurucu mastic çözümüdür. W-L-7093 kapsamında, tesisat deliği boşluğuna uygulanır ve çelik köşebentlerle desteklenerek süreklilik ve stabilite elde edilir. Bu yapı, özellikle çok bölmeli ticari binalarda kritik öneme sahip olan kompartıman bütünlüğünü güçlendirmeye yardımcı olur.
Sahadaki uygulamada Metacaulk 1000’in doğru kalınlıkta ve kesintisiz uygulanması performansın anahtarıdır. Bu detay için tariflenen kalınlık 16 mm’dir. Uygulama öncesi yüzeylerin temizlenmesi, toz ve yağdan arındırılması; yapışma performansını artırır ve uzun ömürlü bir sızdırmazlık sağlar. Hava kanalının duvarı geçtiği bölgede, tesisat deliği boşluğu ölçülerinin kontrolü ve boşluğun uygun oranda doldurulması gerekir. Çelik köşebent kullanımı, malzemenin yerinde kalmasına ve derz boyunca düzgün bir profil oluşmasına yardımcı olur. Bu yaklaşım, özellikle 575 mm x 575 mm ve daha küçük kesitli galvanizli çelik hava kanallarında tekrarlanabilir sonuçlar sunar.
Metacaulk 1000’in tercih edilme nedenleri arasında; yüksek aderans kabiliyeti, pratik uygulama özellikleri ve yangın anında bütünlüğü destekleyen performansı sayılabilir. Ürün, farklı geçiş yapan tesisat tiplerinde de çözümler sunacak şekilde geliştirilmiş bir yangın durdurucu mastic ailesinin parçasıdır; ancak W-L-7093 bağlamında odak, galvanizli çelik hava kanalı geçişleridir. Uygulama talimatlarına uygun şekilde katman kalınlığının korunması, sürekliliğin sağlanması ve birleşim yerlerinin dikkatle doldurulması, sistem performansını belirleyen temel unsurlardır. Proje şartnameleri ve denetim gereklilikleri doğrultusunda, üreticinin güncel teknik föyü ve montaj talimatları esas alınmalıdır.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik (BYKYHY), bölme elemanlarından geçen tesisatların bölmenin yangın performansını zayıflatmamasını şart koşar. Metacaulk 1000 ile oluşturulan bu çözüm, BYKYHY’nin öngördüğü performans hedeflerine ulaşmada önemli bir bileşendir. Sistemin sahaya taşınmasında; uygun hazırlık, doğru kalınlık, sürekli dolgu ve çelik köşebent desteği temel ilkeler olarak benimsenmelidir. Bu sayede, W-L-7093 detayında RectorSeal Metacaulk 1000 kullanılarak, duvarların yangın bütünlüğü korunur ve bina güvenliği etkin biçimde desteklenir.
Bu Detay Neden Uygulanmalıdır?
-
Yangın Kompartıman Bütünlüğü ve Termal Performans: 2 saatlik alçıpan duvarlarda sağladığı 45 dakikalık T derecesi (T=3/4 Hr) ile metal kanal gövdesi üzerinden komşu mahalle iletilen yüzey sıcaklık artışını kontrol altında tutar; F=2 Saat boyunca kompartıman sınırını yangın ve sıcak gaz geçişine karşı kilitler.
-
Ürüne Özel Montaj ve Yalın İşçilik Avantajı: Taşyünü veya arka dolgu fitili gerektirmeyen bu detay, yalnızca 16 mm derinlikte Metacaulk 1000 akrilik mastik dolgusu ve No. 20 gauge çelik köşebent montajı ile tamamlanır. Köşebentlerin alçıpan duvara vidalanmadan yalnızca kanal sacına sabitlenmesi ve duvara sıkıca yanaştırılması, yangın esnasındaki bağımsız termal hareketleri tolere ederek montaj hızını ve güvenliğini artırır.
-
Akredite Standart ve İdare Onayı: UL W-L-7093 sistemi doğrudan ANSI/UL 1479 ve ASTM E814 normlarına uygun olarak test edilmiş resmi bir sistem kartıdır. 4 taraflı çerçeveleme (framed opening) ve mekanik sabitleme kuralları tescilli olduğundan, müşavirler, yapı denetim mercileri ve itfaiye kontrollerinde ek bir mühendislik yorumuna (EJ) gerek kalmadan şantiyede doğrudan kabul görür.
Uygulanmamasının Sonuçları Ne Olur?
-
Yatay/Dikey Yangın ve Toksik Duman Yayılımı: Yangın anında çelik kanalın aşırı ısınıp burulması, mekanik tespit köşebenti ve yangın durdurucu mastiği bulunmayan hafif alçıpan açıklıklarında derhal kenar kırılmalarına ve açıklıklara neden olur. Bu boşluklar kuvvetli bir baca etkisi meydana getirerek alevlerin, aşırı ısının ve öldürücü toksik dumanın kaçış yollarına ve bitişik mahallere dakikalar içinde transfer olmasına yol açar.
-
Mevzuat İhlali ve Hukuki Yaptırımlar: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” gereğince, yangın kompartıman duvarlarını delen mekanik havalandırma kanallarının, geçtikleri yapı bileşeninin yangın mukavemetine eşdeğer bir sistemle yalıtılması mecburidir. Standart dışı yapılan dolgular iskan ruhsatı ve itfaiye onay süreçlerinin reddedilmesine, yangın sigorta teminatlarının iptaline ve yüklenici aleyhine ağır cezai sorumluluklar doğmasına yol açar.
Detay İçeriği Ürünler & Alternatifleri

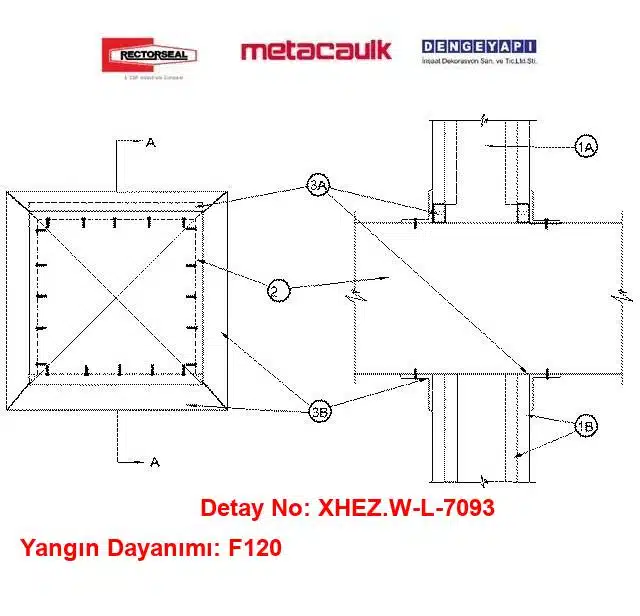

Alçıpan duvar hava kanalı geçişi yangın durdurucu — Teknik Bileşenler
1) Duvar
F60 veya F120 yangın dayanımlı Konstrüksiyonlu Alçıpan Duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Aşağıdaki yapısal özellikleri içermelidir:
1A) Dikmeler
Duvar taşıyıcı karkası, en az 87,5 mm genişliğinde çelik kanal dikmelerden oluşacak ve dikmeler en fazla 600 mm eksenler arası aralıkla yerleştirilecektir. Tesisat Deliğini tamamen çerçevelemek için ilave 87,5 mm genişliğinde çelik dikmeler kullanılacaktır.
1B) Alçıpan
Kalınlık yaklaşık 16 mm, genişlik 1200 mm; kenarlar düz veya pahlı olabilir. Alçıpan türü, kalınlığı, katman sayısı, bağlantı elemanı türü ve levha yönelimi üreticisinin test edilmiş detayında belirtildiği gibi olacaktır. Tesisat Deliğinin azami alanı yaklaşık 345.156 mm² olup, azami boyutu 587,5 mm’dir. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır.
2) Kanal
Yaklaşık 575 mm x 575 mm (veya daha küçük) ölçülerde, en az 0,7 mm kalınlığında galvanizli çelik hava kanalı; Yangın Durdurucu Sistem içinde konsantrik veya eksantrik yerleştirilebilir. Çelik hava kanalı ile Tesisat Deliği çevresi arasındaki boşluk 0 mm (noktasal temas) ile en fazla 12,5 mm arasında olacaktır. Hava kanalı, duvarın her iki tarafında rijit olarak desteklenecektir.
3) Yangın Durdurucu Sistem
Sistem, Tesisat Deliği Boşluğunun mastik ile doldurulması ve çelik tutucu köşebentlerle sabitlenmesi esasına göre uygulanır. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. UL (UnderWriters Lab.) Tarafından Test Edilmiştir.
3A) Yangın Durdurucu Malzeme — Mastik
Tesisat Deliği Boşluğu içerisine, duvarın her iki yüzeyiyle sıfırlı olacak şekilde en az 16 mm kalınlıkta Yangın Durdurucu Mastik uygulanacaktır. İlave olarak yaklaşık 3 mm yaş kalınlıkta mastik, çelik hava kanalı üzerine en az 12,5 mm bindirilecektir. Hava kanalı ile duvarın noktasal temas ettiği yerlerde, çelik tutucu köşebentler (Madde 3B) takılmadan önce yaklaşık 12,5 mm çapında bir mastik kordonu çekilecektir. Ürün: RECTORSEAL — Metacaulk 1000.
3B) Çelik Tutucu Köşebentler
En az 0,9 mm kalınlığında, 38 mm x 38 mm galvanizli çelik köşebentler kullanılacaktır. Köşebentler yalnızca çelik hava kanalına, duvarın her iki tarafında, en az No.10 ve yaklaşık 19 mm uzunluğunda çelik sac vidalarıyla sabitlenecektir. Vidalar, kanalın her bir ucundan en fazla 38 mm içerde olacak şekilde ve yaklaşık 150 mm eksenler arası aralıkla yerleştirilecektir. Köşebentler, duvar yüzeyine her iki tarafta sıkı şekilde bitişik olacak biçimde monte edilecektir.
Detay Açıklaması
Yangın durdurucu sistem, konstrüksiyonlu alçıpan duvarlarda galvanizli çelik hava kanalı geçişleri için geliştirilmiştir. Bu sistemin uygulanması, ofisler, hastaneler, oteller ve alışveriş merkezleri gibi çok bölmeli binalarda kritik bir rol oynar. Yangın durdurucu malzeme olan Metacaulk 1000, tesisat deliği boşluğuna uygulanarak çelik tutucu köşebentlerle desteklenir. Bu sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmiştir ve UL tarafından onaylanmıştır. Yangın durdurucu sistemin kullanılması, yangın güvenliği açısından büyük önem taşır. Uygulanmaması durumunda, yangınların yayılması hızlanabilir ve bu da ciddi can ve mal kaybına neden olabilir.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik (BYKYHY) ile uyumlu olan bu sistem, binaların yangın güvenliği standartlarını karşılamasını sağlar. Yangın durdurucu sistemin uygulanması, hem yeni inşaat projelerinde hem de renovasyon çalışmaları sırasında gereklidir. Güvenli bir yaşam alanı oluşturmak için yangın durdurucu sistemlerin tercih edilmesi, hem yasal bir zorunluluk hem de akıllıca bir yatırımdır.
Alçıpan Bölme Duvarlarda Mekanik ve Yangın Güvenliği: UL W-L-7093 Çözümleri
Hastaneler, oteller, veri merkezleri ve modern ofis komplekslerinde yangın kompartıman duvarları sıklıkla çelik karkaslı alçı levha sistemleriyle teşkil edilir. Bu narin duvarları delen 23×23 inç (584×584 mm) ebadındaki çelik hava kanalları, yangın anındaki hava basıncı, mekanik titreşimler ve yüksek termal yük nedeniyle duvar kesitinde yırtılma ve duman kaçağı riski oluşturur. Hafif bölme duvar geçişlerinde kompartıman bütünlüğünü sağlamak; kanal deplasmanını sınırlayan rijit tespit köşebentleri ile akredite intümesan yangın mastiklerini bir arada sunan mühendislik detaylarını zorunlu kılar.
Denge Yapı güvencesiyle sunulan RectorSeal UL W-L-7093 sistem detayı, çelik dikmeli alçıpan duvarlardan geçen çelik hava kanallarında 2 saate kadar tam yangın ve duman sızdırmazlığı sağlar. No. 20 gauge galvaniz çelik tespit köşebentleri ile mekanik stabilitesi artırılan sistem, taşyünü dolgu ihtiyacını ortadan kaldırarak doğrudan RectorSeal Metacaulk 1000 akrilik yangın durdurucu mastiği ile mühürlenir. Kanal yüzeyine bindirilen elastik mastik katmanı ve sıfır temas toleransıyla sahada montaj esnekliği kazandıran bu UL sertifikalı çözüm, projelerinizde hem denetim süreçlerini kolaylaştırır hem de mekanik tesisat hatlarında tavizsiz bir yangın güvenliği standardı kurar.
Sık Sorulan Sorular
W-L-7093 hangi hava kanalı boyutlarında geçerlidir?
Bu detay, galvanizli çelik hava kanalı geçişlerinde yaklaşık 575 mm x 575 mm ve daha küçük kesitler için tariflenmiştir. Daha büyük kesitlerde aynı sonuçları elde etmek için üreticinin test edilmiş detaylarında belirtilen sınırlar ve uygulama talimatları kontrol edilmelidir. Her durumda tesisat deliği boşluğu, tanımlanan yangın durdurucu kalınlığı ve sürekliliği sağlayacak şekilde yönetilmelidir.
Bu detayda kaç mm MC1000 uygulanmalıdır?
Bu detayda kullanılan yangın durdurucu malzeme RectorSeal Metacaulk 1000 (MC1000) olup, uygulama kalınlığı 16 mm’dir. Metacaulk 1000, tesisat deliği boşluğuna kesintisiz bir hat halinde doldurulmalı ve yüzeyler temizlenerek uygun aderans sağlanmalıdır. Gerekli yerlerde çelik köşebent destekleri ile sistemin bütünlüğü ve stabilitesi korunmalıdır.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 hedefi için; konstrüksiyonlu alçıpan duvarın üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulması, tesisat deliği boşluğunun proje toleransları içinde yönetilmesi, Metacaulk 1000’in 16 mm kalınlıkta sürekli uygulanması ve çelik köşebentlerle desteklenmesi gerekir. Uygulama ASTM E814 ve UL 1479 standartlarına uygun olmalı ve UL (UnderWriters Lab.) test esasları dikkate alınmalıdır.
Bu detay hangi yapı elemanında kullanılabilir?
W-L-7093, Konstrüksiyonlu Alçıpan Duvarlarda galvanizli çelik hava kanalı geçişleri için geliştirilmiştir. Ofis, hastane, otel ve alışveriş merkezi gibi çok bölmeli binalarda duvar bölmeleri boyunca geçen hava kanallarının yangın bütünlüğünü korumayı amaçlar. Duvar, üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir.
Uygulamada en sık yapılan hata nedir?
En sık yapılan hatalar; yangın durdurucunun 16 mm’den daha ince uygulanması, yüzey hazırlığının yetersiz bırakılması, tesisat deliği boşluğunun dengesiz veya aşırı geniş tutulması, çelik köşebent desteklerinin ihmal edilmesi ve sürekliliğin kesilmesidir. Bu hatalar, sızdırmazlığı ve sistem performansını düşürerek beklenen F120 hedeflerine ulaşmayı engeller.
Bu detay Türkiye Binaların Yangından Korunması Hakkında Yönetmeliğe uygun mu?
Evet. Detay, geçiş yapan tesisatlarda bölmelerin yangın bütünlüğünü korumayı hedefler ve ASTM E814 ile UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir. BYKYHY, bölücü elemanlardan geçen tesisatlarda eşdeğer yangın performansı ister. Projede duvarın sınıfı ve uygulama talimatları sağlandığında, bu detay uyumluluğun sağlanmasına yardımcı olur.
W-L-7093 kodu ne anlama geliyor?
W-L-7093, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Hava Kanalı. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
