W-L-7097
Alçıpan Duvardan Geçen 16 inç Çelik Hava Kanalı F120 MC1000 Yangın Durdurucu Detayı W-L-7097
Konstrüksiyonlu alçıpan duvardan geçen dikdörtgen veya dairesel çelik hava kanalları için F120 yangın durdurucu sistem. Geçiş, RECTORSEAL Metacaulk 1000 mastikle kapatılır.
Detay Bilgileri
Sistem Hakkında
W-L-7097 yangın durdurucu detayı, Konstrüksiyonlu Alçıpan Duvarlarda çelik boru geçişlerinin güvenli ve yönetmeliklere uygun biçimde sızdırmaz hale getirilmesi amacıyla tasarlanmıştır. Özellikle çok bölmeli ofisler, hastaneler ve AVM’ler gibi karmaşık yapılarda, katlar ve bölümler arasındaki duman ve alev geçişini engellemek hayati öneme sahiptir. Bu detay, 16 inç (400 mm) çelik boru senaryosunu esas alır ve yangın sırasında açıklıkların kapanmasını sağlayan RECTORSEAL Metacaulk 1000 yangın durdurucu mastik ile uygulanır.
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Testler, bağımsız laboratuvar şartlarında gerçekleştirilmiş ve yangın sırasında sistemin sürekliliğini, bütünlüğünü ve duman sızdırmazlığını koruduğu doğrulanmıştır. Konstrüksiyonlu Alçıpan Duvarlarda geçiş yapan çelik boruların çevresinde oluşan Tesisat Deliği ve Boşluk, doğru kalınlık ve süreklilikte mastik uygulaması ile kapatıldığında, yangının yayılımı kritik ölçüde yavaşlatılır ve tahliye ile müdahale için zaman kazanılır.
W-L-7097 detayında kullanılan RECTORSEAL Metacaulk 1000, yangın sırasında genleşen (İntumesan) karakteri sayesinde boşlukları doldurarak alev ve duman geçişini önler. Bu detayda mastik 16 mm kalınlıkta ve kesintisiz bir hat halinde uygulanır. Uygulama yüzeylerinin temiz, kuru ve tozsuz olması, mastik ile yüzey arasında güvenilir bir aderans elde etmek için zorunludur. Ayrıca mastik, boru ile alçıpan kenarlarını kapsayacak biçimde sürekli bir bant halinde çekilmeli; boşlukta atlama veya incelmeye müsaade edilmemelidir.
Sistemin başarısı, yalnızca yangın durdurucu malzemenin türüne değil, aynı zamanda montaj disiplinine de bağlıdır. Duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır; bu kapsamda F120 sınıfı hedeflenir. Doğru kalınlık, doğru konfigürasyon ve kesintisiz uygulama zorunludur.
Yangın durdurucu sistemlerin uygulanmaması veya hatalı uygulanması, dumanın ve sıcak gazların bir hacimden diğerine hızla taşınmasına yol açarak can güvenliğini tehlikeye atar ve büyük maddi hasarlara neden olabilir. W-L-7097, doğru uygulandığında bu riskleri asgariye indirir. RECTORSEAL Metacaulk 1000’in işlenebilir yapısı, sahada kontrollü ve düzenli bir sızdırmazlık oluşturmayı kolaylaştırır; bu da hem kalite kontrolünü hem de sürekliliği güçlendirir.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik, geçiş yapan tesisatlarda test edilmiş Yangın Durdurucu Sistemlerin kullanılmasını şart koşar. W-L-7097’nin ASTM E814 ve UL 1479’a göre doğrulanmış performansı, yönetmeliğin hedeflediği güvenlik seviyesine ulaşmada güçlü bir temeldir. Proje aşamasında, duvar kalınlığı, boru çapı ve boşluk geometrisi gibi unsurlar göz önünde bulundurulmalı; uygulama, üreticinin test edilmiş detayındaki sınırlamalar içinde yürütülmelidir.
Sonuç olarak W-L-7097, Konstrüksiyonlu Alçıpan Duvarlarda 16 inç (400 mm) çelik boru geçişlerinde F120 performansını hedefleyen, sahada uygulanabilir ve güvenilir bir yangın durdurucu çözüm sunar. Doğru planlama, eğitimli uygulama ekipleri ve üretici talimatlarına bağlılık, sistem performansını maksimize eder ve bina ölçeğinde bütünleşik yangın güvenliği yaklaşımını destekler.
Kullanılan Ürün ve Uygulama
Bu detayda yangın durdurucu malzeme olarak kullanılan RECTORSEAL Metacaulk 1000 (MC1000), Konstrüksiyonlu Alçıpan Duvarlardaki çelik boru geçişlerinde güvenilir sızdırmazlık sağlamak üzere tercih edilen bir Yangın Durdurucu Mastiktir. W-L-7097 senaryosunda 16 inç (400 mm) çelik boru çevresinde oluşan Tesisat Deliği ve Boşluğun kapatılması için mastik 16 mm kalınlıkta ve kesintisiz olarak uygulanır. Metacaulk 1000’in İntumesan yapısı, yangın esnasında sıcaklık etkisiyle genleşerek boşlukları doldurur, böylece alev ve dumanın bir hacimden diğerine geçişini engellemeye yardımcı olur.
Metacaulk 1000’in pratik uygulaması, sahada tutarlı kalite elde etmeyi kolaylaştırır. Kartuş veya kovadan tabancayla çekilen mastik; alçıpan yüzeyi ve çelik boruya iyi yapışmalı, kesintisiz bir bant halinde süreklilik sağlamalıdır. Uygulamadan önce yüzeylerin temiz, kuru ve yağsız olması, yeterli aderans ve sızdırmazlık için kritik önemdedir. W-L-7097’de tariflendiği gibi 16 mm kalınlığın korunması; lokal incelmeler, boşluklar veya kesintilerin önlenmesi; köşe ve kenar birleşimlerinde mastik hattının sürekliliğinin sağlanması, istenen F120 performansına ulaşmada belirleyicidir.
Metacaulk 1000, geçiş yapan çelik borular gibi metal yüzeylere uygulanabildiği gibi, alçıpan kenarlarında da homojen bir sızdırmazlık zonu oluşturmaya uygundur. Ürünün doğru kullanımı, sistemin bütünsel yangın dayanımını destekler ve duman sızdırmazlığını iyileştirir. Bu kapsamda, uygulama kalınlığının sahada düzenli olarak ölçülmesi, üretici talimatlarına uygun kuruma/sertleşme sürelerine riayet edilmesi ve gerekli görülen noktalarda ikinci bir mastik geçişinin yapılması tavsiye edilir.
Bu sistem ASTM E814 ve UL 1479 test standartlarına dayanan bir yaklaşımı benimser ve ilgili performans doğrulamasını UL tarafından sağlanan bağımsız laboratuvar testleriyle referanslar. Metacaulk 1000’in bu tür test edilmiş konfigürasyonlarda kullanılması, tasarım ve uygulama ekiplerine öngörülebilir performans, denetlenebilir kalite ve yönetmelik uyumu sağlar. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik bağlamında; geçiş yapan tesisatlarda test edilmiş yangın durdurucu çözümlerin kullanımı esastır. Bu nedenle, Metacaulk 1000 ile W-L-7097 gibi detayların birlikte ele alınması, proje onay süreçlerinde de güçlü bir teknik dayanak sunar.
Özetle RECTORSEAL Metacaulk 1000, W-L-7097’de tanımlandığı üzere 16 inç (400 mm) çelik boru geçişlerinde 16 mm kalınlıkla uygulandığında, sistem tasarımının hedeflediği F120 performansını destekleyen, sahada uygulanabilir ve güvenilir bir Yangın Durdurucu Mastiktir. Üreticinin test edilmiş detaylarında belirtilen sınırlar içinde kalmak, doğru yüzey hazırlığı ve süreklilik prensibiyle çalışmak; hem güvenlik hedeflerine ulaşmayı hem de uzun vadeli dayanıklılığı temin eder.
Bu Detay Neden Uygulanmalıdır?
-
Yangın Kompartıman Bütünlüğü ve Çok Yönlü Geometri Uyumu: Sistem, tek bir UL test kartı altında hem kare/dikdörtgen (Konfigürasyon A) hem de dairesel (Konfigürasyon B) çelik hava kanallarını kapsar. 2 saate kadar (F=1-2 Hr) tam yangın kompartıman bütünlüğü sağlarken, 15 dakikalık T derecesi (T=1/4 Hr) ile hafif bölme duvarda kritik ilk müdahale süresince yangın ve duman sızdırmazlığını korur.
-
Ürüne Özel Montaj ve İşçilik Avantajı: Taşyünü dolgusu ve ilave mekanik çelik tespit köşebentleri gerektirmeyen son derece yalın yapısı, yalnızca 16 mm Metacaulk 1000 mastik dolgusuyla imalatın tamamlanmasını sağlar. 0 mm noktasal temas (point contact) toleransı sayesinde eksantrik montaj kaçıklıklarında alçıpanı kırma zahmetini ortadan kaldırır; 13 mm’lik taç mastik kordonu ile hızlı ve firesiz işçilik sunar.
-
Akredite Standart ve İdare Onayı: RectorSeal UL W-L-7097 detayı doğrudan ANSI/UL 1479, ASTM E814 ve CAN/ULC S115 standartlarına uygun olarak test edilmiş resmi bir detaydır. Şantiye kontrollerinde mekanik tesisat müşavirleri, yapı denetim mercileri ve itfaiye birimleri tarafından ek bir mühendislik değerlendirmesine (EJ) gerek kalmaksızın doğrudan onaylanır.
Uygulanmamasının Sonuçları Ne Olur?
-
Yatay/Dikey Yangın ve Toksik Duman Yayılımı: Çelik kanal sacının yangın anında aşırı ısınıp genleşmesi, yangın durdurucu dolgusu yapılmamış alçıpan açıklıklarında hızlı kenar çatlamalarına ve kontrolsüz yırtılmalara yol açar. Bu boşluklar şömine bacası etkisi oluşturarak alevlerin, aşırı sıcaklığın ve öldürücü toksik dumanın komşu mahallere ve kaçış koridorlarına saniyeler içinde yayılmasına sebep olur.
-
Mevzuat İhlali ve Hukuki Yaptırımlar: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” hükümleri uyarınca kompartıman sınırlarını delen mekanik havalandırma kanallarının, geçtikleri yapı elemanının yangın mukavemetine eşdeğer bir sistemle yalıtılması kanuni zorunluluktur. Standartsız yapılan dolgular iskan ruhsatı ve itfaiye uygunluk onayının reddedilmesine, yangın sigorta teminatlarının geçersiz kalmasına ve mekanik yüklenici aleyhine ağır cezai sorumluluklar doğmasına yol açar.
Detay İçeriği Ürünler & Alternatifleri

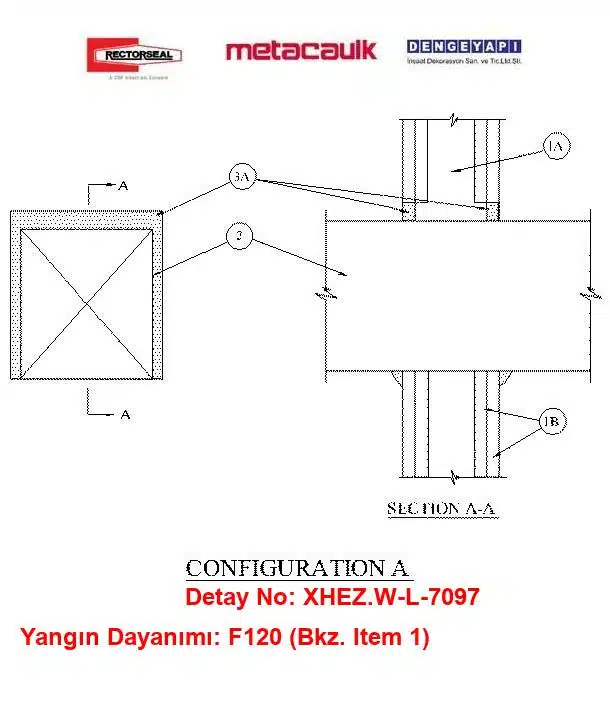

Alçıpan Duvar 16 inç Çelik Hava Kanalı Yangın Durdurucu — Teknik Bileşenler
1) Duvar
F60 veya F120 yangın dayanımlı Konstrüksiyonlu Alçıpan Duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Aşağıdaki yapım özelliklerini içerir:
1A) Dikmeler
Duvar taşıyıcısı ahşap dikmeler veya çelik kanal dikmelerden oluşacaktır. Ahşap dikmeler yaklaşık 50 x 100 mm kesitte olacak ve 400 mm eksenler arası aralıkla yerleştirilecektir. Çelik dikmeler en az 100 mm genişlikte olacak ve en fazla 600 mm eksenler arası aralıkla yerleştirilecektir.
1B) Alçıpan*
Asgari 16 mm kalınlıkta, yaklaşık 1200 mm genişlikte, düz veya pahlı kenarlı alçıpanlar kullanılacaktır. Alçıpan tipi, kalınlığı, katman sayısı ve yerleşimi üreticisinin test edilmiş detayındaki tariflenen şekilde olacaktır. Maksimum tesisat deliği çapı 425 mm’dir. Ahşap dikmeli duvarlarda maksimum çap 350 mm’dir. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır.
2) Kanal
Yaklaşık 400 mm çap veya 400 x 400 mm kesitli daha küçük, en az 1 mm kalınlıkta çelik hava kanalı; veya yaklaşık 300 mm çap veya daha küçük, en az 0,55 mm kalınlıkta çelik hava kanalı, tesisat deliği içinde eksenli veya eksantrik olarak yerleştirilecektir. Tesisat Deliği Boşluğu 0 mm (noktasal temas) ile 25 mm arasında olacaktır. Kanal, duvarın her iki tarafında rijit olarak desteklenecektir.
3) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdaki unsurlardan oluşur:
3A) Yangın Durdurucu Malzeme — Yangın Durdurucu Mastik
Boşluk içerisine, duvarın her iki yüzeyi ile sıfırda bitecek şekilde en az 16 mm kalınlıkta yangın durdurucu malzeme uygulanacaktır. Noktasal temas konumlarında kanal/duvar ara yüzüne ilave olarak yaklaşık 13 mm çapında bir yangın durdurucu mastik kordonu çekilecektir. RECTORSEAL — Metacaulk 1000. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) Tarafından Test Edilmiştir.
Detay Açıklaması
W-L-7097 yangın durdurucu sistemi, Konstrüksiyonlu Alçıpan Duvarlarda çelik hava kanalı geçişleri için tasarlanmıştır. Kullanılan yangın durdurucu ürün, RECTORSEAL Metacaulk 1000 mastik, yangın anında genişleyerek boşlukları kapatarak duman ve alev geçişini önler. Bu, ofisler, hastaneler ve AVM’ler gibi çok bölmeli yapılarda son derece önemlidir.
Yangın durdurucu sistemin uygulanmaması durumunda, yangının yayılması hızlanabilir ve can kaybı ile mal kaybı riski artabilir. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik gerekliliklerine uygun olan bu sistem, yangın güvenliğini artırmak amacıyla tasarlanmıştır ve bağımsız laboratuvarlarda test edilerek onaylanmıştır. Yangın durdurucu sistemler, binaların yangın güvenliğini sağlamak için gerekli olan kritik bir unsurdur.
Alçıpan Bölme Duvarlarda Yalın ve Etkin Yangın Yalıtımı: UL W-L-7097 Çözümleri
Hastaneler, ofis kompleksleri, oteller ve modern ticari yapılarda yangın kompartımantasyonu hafif alçıpan bölme duvarlar üzerinden kurgulanır. Bu narin duvar sistemlerini delen 16 inç (406 mm) ebadına kadar kare, dikdörtgen ve dairesel çelik hava kanalları, yangın esnasındaki termal yükler ve mekanik titreşimler nedeniyle alçı çekirdeğinde çatlama ve duman sızıntısı riski barındırır. Hafif konstrüksiyon geçişlerinde kompartıman güvenliğini eksiksiz sağlamak; taşyünü veya köşebent işçiliklerini ortadan kaldıran, sahada montaj hızını artıran akredite yangın durdurucu çözümleri zorunlu kılar.
Denge Yapı güvencesiyle sunulan RectorSeal UL W-L-7097 sistem detayı, ahşap veya çelik dikmeli alçıpan duvarlardan geçen hem dikdörtgen hem dairesel çelik hava kanallarında 2 saate kadar tam yangın ve duman sızdırmazlığı sunar. Taşyünü arka dolguya veya tespit köşebentine gerek duymadan doğrudan uygulanan RectorSeal Metacaulk 1000 akrilik yangın durdurucu mastiği, üstün aderansı ve intümesan genleşme kabiliyetiyle açıklıkları güvenle kilitler. Sıfır temas toleransı ve 13 mm’lik taç mastik kordonuyla sahada eksantrik montaj kolaylığı sağlayan bu UL sertifikalı çözüm, projelerinizde denetim süreçlerini sorunsuz tamamlarken mekanik hatlarda en yüksek güvenlik standardını tesis eder.
Sık Sorulan Sorular
W-L-7097 hangi boru cins ve çaplarında geçerlidir?
W-L-7097 detayı, Konstrüksiyonlu Alçıpan Duvar üzerinden geçen çelik boru uygulamaları için tasarlanmıştır. Bu sayfadaki senaryoda 16 inç (400 mm) çelik boru geçişi tanımlanmıştır. Uygulama, üreticisinin test edilmiş detayında tariflendiği şekilde yapılmalı; boru yüzeyi temiz, kuru ve mastik uygulamasına uygun hale getirilmelidir.
Bu detayda kaç mm MC1000 uygulanmalıdır?
Bu detayda RECTORSEAL Metacaulk 1000 yangın durdurucu mastik 16 mm kalınlıkta uygulanmalıdır. Süreklilik esastır; mastik, Tesisat Deliği etrafındaki Boşluğu kesintisiz şekilde doldurmalı ve yüzeye tam yapışmalıdır. Kalınlığın eksik uygulanması yangın ve duman sızdırmazlığını olumsuz etkiler ve F120 hedefini riske atar.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 için; Konstrüksiyonlu Alçıpan Duvar ve geçiş detayı üreticisinin test edilmiş detayında belirtildiği şekilde monte edilmeli, RECTORSEAL Metacaulk 1000 mastik 16 mm kalınlıkta ve sürekli uygulanmalı, tüm boşluklar eksiksiz doldurulmalı ve yüzeyler temizlenmelidir. Ayrıca sistemin ASTM E814 ve UL 1479’a göre test edilmiş konfigürasyonuna uyulmalıdır.
Bu detay hangi yapı elemanında kullanılabilir?
W-L-7097 detayı Konstrüksiyonlu Alçıpan Duvar uygulamalarında kullanılır. Duvar, üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır; bu senaryoda F120 hedeflenmektedir.
Testler hangi laboratuvar tarafından gerçekleştirilmiştir?
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmiştir. Testler, uluslararası kabul görmüş bağımsız bir test kuruluşu olan UL (Underwriters Laboratories) tarafından yürütülmüştür. Uygulama sahasında, üreticinin güncel test raporları ve montaj yönergeleri referans alınmalıdır.
Türkiye Binaların Yangından Korunması Hakkında Yönetmeliğe uygun mudur?
Evet. Yönetmelik, geçiş yapan tesisatlarda test edilmiş Yangın Durdurucu Sistemlerin kullanılmasını ve duvarın yangın dayanım sınıfının korunmasını zorunlu kılar. W-L-7097, ASTM E814 ve UL 1479’a göre test edilmiş olup F120 hedefini karşılamak üzere tasarlanmıştır. Nihai uygunluk, proje detayları ve idare onayı ile teyit edilmelidir.
W-L-7097 kodu ne anlama geliyor?
W-L-7097, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Hava Kanalı. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
