W-L-7120
Alçıpan Duvardan Geçen İzoleli 20 inç Çelik Hava Kanalı F120 MC SARGI / FS900 Yangın Durdurucu Detayı W-L-7120
Konstrüksiyonlu alçıpan duvardan geçen izolasyonlu galvanizli çelik hava kanalları için F120 yangın durdurucu sistem. ASTM E814 ve UL 1479 standartlarına göre UL tarafından test edilmiştir.
Detay Bilgileri
Sistem Hakkında
W-L-7120 yangın durdurucu sistemi, Konstrüksiyonlu Alçıpan Duvarlardan geçen büyük çaplı izoleli çelik hava kanalı uygulamaları için geliştirilmiş, güvenilir ve sahada tekrarlanabilir bir çözümdür. Özellikle ofisler, alışveriş merkezleri, hastaneler ve oteller gibi yoğun kullanım alanlarında, 500 mm (20”) çelik boru geçişlerinde yangın ve dumanın kompartımanlar arası yayılımını durdurmak amacıyla kullanılır. Bu sistem, doğru ürün kombinasyonunun üretici talimatlarına uygun biçimde bir araya getirilmesiyle, tasarlanan yangın performansına ulaşır ve kullanıcıya bütünleşik bir yangın güvenliği katmanı sunar.
W-L-7120; MC Yangın Durdurucu Sargı, FS 900+ Yangın Durdurucu Mastik, Metacaulk MC 150+ ve Biostop 500+ ürünlerinin birlikte ve doğru sırayla uygulanmasını esas alır. MC Yangın Durdurucu Sargı, ısı etkisiyle genleşen intumesan yapısıyla kritik boşlukları kapatarak, izolasyon üzerinde ve etrafında güvenli bir bariyer oluşturur. FS 900+ ve Metacaulk MC 150+ gibi yangın durdurucu mastikler ise, Tesisat Deliği çevresinde sürekli bir sızdırmazlık hattı teşkil ederek duman geçişini engeller ve sistem bütünlüğünü pekiştirir. Bu sayede, yangın ve dumanın duvar boyunca diğer mahalle atlaması önlenir.
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (Underwriters Laboratories) tarafından test edilmiştir. Testlerin ortaya koyduğu performans, şantiyede ancak üreticinin test edilmiş detayındaki tariflere tam uyum, yüzey hazırlığının doğru yapılması ve doğru ürünlerin kullanılması ile karşılanabilir. Uygulamada mastik kalınlığının en az 16 mm olması, sargının düzgün ve boşluksuz şekilde sarılması, ayrıca Tesisat Deliği Boşluğu boyunca sızdırmazlığın sürekliliğinin korunması kritik kabul edilir. Ayrıca, Konstrüksiyonlu Alçıpan Duvarın kendisinin uygun malzemelerle ve ilgili detaylara uygun biçimde inşa edilmiş olması gerekir.
W-L-7120 sistemi F120 yangın dayanımı hedefi için tasarlanmıştır. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır. Bu nedenle seçilen Konstrüksiyonlu Alçıpan Duvarın F120’yi sağlaması, detayın beklenen performansı göstermesi açısından belirleyicidir. Montaj sırasında delik kenarlarının temizlenmesi, izolasyonun sürekliliğinin korunması, mastik uygulamasında kesintisiz bir hat oluşturulması ve sargı/mastik birleşim bölgelerinin dikkatle kapatılması gerekir. Uygulama sonrası fotoğraflama, lot numaralarının kayıt altına alınması ve kontrol listeleri ile doğrulanması, işletme boyunca bakım ve olası tadilatlarda referans sağlayacaktır.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik, yangın kompartımanlarının bütünlüğünü korumayı esas alır. W-L-7120’nin test edilmiş çözümü, bu çerçevede duvar geçişlerinde güvenilir bir bariyer sunar. Proje aşamasında detayın uygunluğu teyit edilmeli; şantiye uygulamasında üretici talimatları ve test edilmiş detay şartları birebir izlenmelidir. Böylece hem mevzuat gereklilikleri karşılanır, hem de kullanıcıların güvenli ve hızlı tahliyesine katkı sağlayan, sürekliliği ispatlı bir pasif yangın koruma katmanı elde edilir.
Kullanılan Ürün ve Uygulama
W-L-7120 detayında kullanılan ürün kombinasyonu, RectorSeal çatısı altında Metacaulk markasının kanıtlanmış yangın durdurucu çözümlerini içerir. Sistemin kalbinde yer alan MC Yangın Durdurucu Sargı, intumesan (ısı etkisiyle genleşen) yapısı sayesinde 500 mm (20”) gibi büyük çaplı izoleli çelik hava kanalı geçişlerinde bile boşlukları etkin şekilde kapatır. Yangın anında oluşan ısı ile sargı hacimsel olarak genleşerek boru ve duvar birleşimindeki kritik aralıkları doldurur, böylece alev ve dumanın komşu mahallere geçişine karşı güçlü bir bariyer oluşturur.
Sistemin sızdırmazlık kabiliyetini tamamlayan FS 900+ Yangın Durdurucu Mastik, yüksek yapışma performansı ile Konstrüksiyonlu Alçıpan Duvar yüzeylerine, çelik boruya ve izolasyon detaylarına tutunur. Bu mastik, W-L-7120 kapsamında en az 16 mm kalınlıkta uygulanmalıdır. Uygulama sırasında yüzeylerin temiz, kuru ve tozsuz olması; mastik hattının kesintisiz, boşluksuz ve sürekli olacak biçimde tatbik edilmesi performans için esastır. Metacaulk MC 150+ ise, üreticisinin test edilmiş detayındaki talimatlara göre ilave sızdırmazlık gereken bölgelerde kullanılarak sistem bütünlüğünü destekler ve uzun süreli dayanımı güçlendirir.
Biostop 500+ ile birlikte kullanılan bu ürün ailesi, farklı malzeme kombinasyonlarına iyi yapışan, yaşlanmaya dayanıklı ve bakımı kolay bir yangın durdurucu çözüm seti sunar. Uygulama yaklaşımı; doğru yüzey hazırlığı, doğru ürün seçimi ve talimatlara tam uyum ile belirlenir. MC Yangın Durdurucu Sargının düzgün ve sıkı sarılması, ek yerlerinin doğru bindirilmesi ve mastik ile birleşim bölgelerinin sızdırmaz biçimde kapatılması; sistemin ısı yükü altında bütünlüğünü muhafaza etmesine yardımcı olur. Bu sayede, büyük çaplı izoleli çelik borularda görülebilecek termal hareket ve genleşme etkilerine rağmen, yangın ve dumanın geçişi etkin şekilde engellenir.
RectorSeal Metacaulk çözümleri, sahada tekrarlanabilir kurulum kolaylığı ve geniş yüzey uyumluluğu ile öne çıkar. W-L-7120, ASTM E814 ve UL 1479 standartlarına uygun olarak UL (Underwriters Laboratories) tarafından test edilmiştir. Bu standardizasyon; doğru montaj, uygun malzemeler ve eksiksiz sızdırmazlıkla bir araya geldiğinde F120 hedefinin karşılanmasını mümkün kılar. Unutulmamalıdır ki, Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır. Bu nedenle Konstrüksiyonlu Alçıpan Duvarın doğru tasarlanması ve inşa edilmesi; ürünlerin önerilen kalınlık, miktar ve yerleşim şemalarına uygun biçimde tatbik edilmesi kritik önem taşır. Sonuç olarak, MC Yangın Durdurucu Sargı, FS 900+, Metacaulk MC 150+ ve Biostop 500+ birlikte kullanıldığında, izoleli 500 mm (20”) çelik boru geçişlerinde güvenilir, dayanıklı ve mevzuatla uyumlu bir yangın durdurucu çözüm elde edilir.
İzoleli Dairesel Kanallarda Üstün Yangın Güvenliği: Alçıpan Duvarlarda UL W-L-7120 Çözümleri
Hastaneler, oteller, alışveriş merkezleri ve iş kulelerinde mekanik havalandırma hatları sıklıkla yangın kompartıman duvarı vazifesi gören alçı levha bölmelerden geçer. 20 inç (508 mm) çapa varan dairesel izoleli çelik kanallar, yangın esnasındaki termal yükler ve mekanik hareketler nedeniyle alçıpan kesitlerinde deformasyon ve zehirli duman transferi riski barındırır. Hafif bölme duvar geçişlerinde kompartıman bütünlüğünü sağlamak; kanalın dış izolasyonunu kesintiye uğratmadan geçiren, yüzey sıcaklık artışını sınırlandıran ve akredite duman sızdırmazlık değerlerine (L-Rating) sahip intümesan yangın bariyerlerini zorunlu kılar.
Denge Yapı güvencesiyle sunulan RectorSeal UL W-L-7120 sistem detayı, çelik dikmeli alçıpan duvarlardan geçen 20 inç izoleli çelik kanallarda 2 saate kadar tam yangın ve duman sızdırmazlığı sağlar. Yüksek genleşme kabiliyetine sahip RectorSeal FlameSafe Wrap Strip şeridi ve RectorSeal Metacaulk MC 150+ / FS 900+ yangın durdurucu mastik kombinasyonu, yangın anında genleşerek geçişi tamamen kilitler ve 1 saate varan T derecesi sunar. Sıfır temas toleransı ve opsiyonel arka dolgu alternatifleriyle sahada hızlı ve firesiz montaj sağlayan bu UL sertifikalı çözüm, projelerinizde hem denetim süreçlerini güvenceye alır hem de mekanik tesisat hatlarında tavizsiz bir yangın güvenliği standardı oluşturur.
Detay İçeriği Ürünler & Alternatifleri

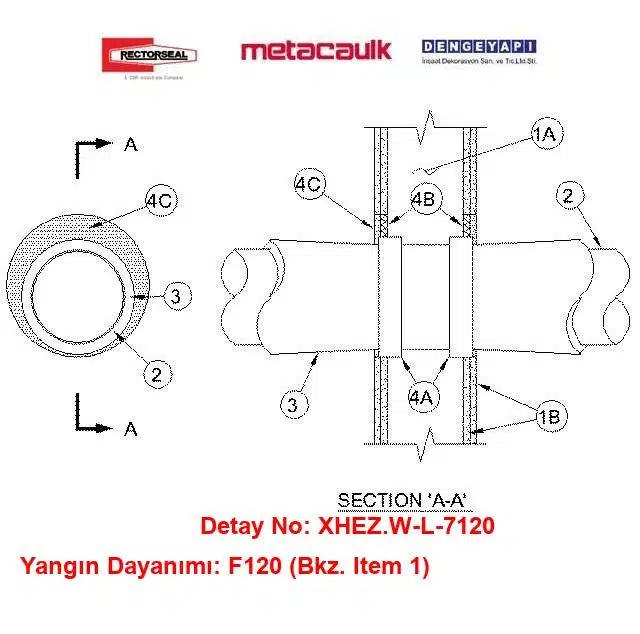

Alçıpan Duvar İzoleli 20 inç Çelik Hava Kanalı MC SARGI Yangın Durdurucu — Teknik Bileşenler
1) Duvar
F60 veya F120 yangın dayanımlı Konstrüksiyonlu Alçıpan Duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır.
1A) Dikmeler
Duvar taşıyıcı konstrüksiyon en az 91 mm (3-5/8 in) genişlikte çelik dikmelerden oluşacak; eksenler arası azami 600 mm (24 in) olacaktır.
1B) Alçıpan*
Kalınlık, tip, katman sayısı ve bağlantı elemanları üreticisinin test edilmiş detayında belirtildiği gibi olacaktır. Tesisat Deliği maksimum çapı 575 mm (23 in) olacaktır.
2) Kanal
Anma 500 mm (20 in) çap veya daha küçük, en az 0,40 mm kalınlıkta galvanizli çelik hava kanalı, Tesisat Deliği içinde eksenel veya eksantrik yerleştirilebilir. Kanal duvar montajının her iki tarafında rijit şekilde desteklenecektir.
3) Kanal İzolasyonu
Anma 38 mm (1-1/2 in) kalınlığında, dış yüzeyi folyo-cam tülü-kraft kaplamalı camyünü izolasyon. Boyuna ve enine ek yerleri folyo-cam tülü-kraft bant ile sızdırmaz kapatılacaktır. Yangın Durdurucu Sargı (4A) ile Tesisat Deliği çevresi arasındaki boşluk minimum 0 mm (temas) ile maksimum 28 mm (1-1/8 in) arasında olacaktır. Yukarıdaki şartları sağlayan eşdeğer battı ve şilte izolasyonlar kullanılabilir.
4) Yangın Durdurucu Sistem
Sistem aşağıdaki bileşenlerden oluşur. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir.
4A) Yangın Durdurucu Sargı
Nominal 6 mm (1/4 in) kalınlığında İntumesan malzeme, 38 mm (1-1/2 in) genişliğinde şeritler halinde, kanal izolasyonu etrafına tek kat sıkıca sarılacak; azami izolasyon sıkıştırma oranı %50 olacaktır. Maskeleme bandı ile sabitlenecek ve her iki tarafta boşluk içerisine sürülerek duvar yüzeylerinden 16 mm (5/8 in) içeri gömülecektir. RECTORSEAL — FlameSafe Wrap Strip.
4B) Arka Dolgu Malzemesi (Opsiyonel)
Taşyünü veya camyünü izolasyon ya da köpük arka dolgu çubuğu, her iki taraftan boşluk içerisine sıkıca doldurulacak ve her iki duvar yüzeyinden 16 mm (5/8 in) geri çekilecek şekilde uygulanacaktır.
4C) Yangın Durdurucu Malzeme — Yangın Durdurucu Mastik
En az 16 mm (5/8 in) kalınlığında mastik, boşluk içerisine uygulanacak ve her iki duvar yüzeyi ile sıfır hizalı olacaktır. Uygun ürünler: RECTORSEAL — FS 900+ Sealant, Metacaulk MC 150+, Biostop BF 150+.
Detay Açıklaması
W-L-7120 yangın durdurucu sistemi, ofisler, alışveriş merkezleri, hastaneler ve oteller gibi yapılar için ideal bir çözümdür. Bu sistem, yangın anında duman ve alev geçişini engelleyerek, yangının yayılmasını önler. Yangın durdurucu ürünlerin kullanımı, binanın yangın güvenliğini artırırken, aynı zamanda yangın anında insanların güvenli bir şekilde tahliye edilmesine de yardımcı olur. Bu sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun bir şekilde tasarlanmış ve test edilmiştir.
Aksi takdirde yangın durdurucu uygulamaların yapılmaması, yangın anında büyük riskler doğurabilir. Yangın, kontrol altına alınamaz hale gelerek, hem maddi hasar hem de can kaybına yol açabilir. W-L-7120 sistemi, bu riskleri minimize etmek için gereken tüm özelliklere sahiptir. Kullanılan ürünler arasında FlameSafe Wrap Strip, FS 900+ Yangın Durdurucu Mastik, Metacaulk MC 150+ ve Biostop BF 150+ bulunmaktadır. Yangın durdurucu sistemin yangın dayanımı, monte edildiği duvarın yangın dayanımı ile aynıdır ve bu sayede etkin bir koruma sağlar.
Bu Detay Neden Uygulanmalıdır?
-
Yangın Kompartıman Bütünlüğü ve Termal İzolasyon (T-Rating): Hafif alçıpan bölme duvarlar yangın esnasında hızlı sıcaklık transferine karşı hassastır. Sistem, 2 saate kadar F derecesi sağlarken 38 mm dış izolasyonu kesintiye uğratmadan geçirmeye izin vererek 1 saate varan T derecesi (T=1/2 ve 1 Hr) ile komşu yangın kompartımanındaki yüzey sıcaklık artışını güvenli sınırlar içinde tutar.
-
Ürüne Özel Montaj ve İşçilik Avantajı: RectorSeal FlameSafe Wrap Strip intümesan sargısının dış kaplama üzerinden %50 sıkıştırma payıyla doğrudan monte edilmesi, şantiyede kanal izolasyonunu sökmeye gerek bırakmaz. 0 mm noktasal temas toleransı sayesinde eksantrik montajlarda alçıpan kesim düzeltmesi gerekmez; RectorSeal Metacaulk MC 150+ ve FS 900+ mastikleri ile birleştiğinde ortamda ve 204°C’de 1 CFM/ft² altındaki L derecesi ile eksiksiz duman sızdırmazlığı sunar.
-
Akredite Standart ve İdare Onayı: Detay doğrudan ANSI/UL 1479, ASTM E814 ve CAN/ULC S115 standartlarına uygun olarak test edilmiş tescilli bir çözümdür. Alçıpan duvarlardan geçen büyük dairesel izoleli kanallarda mekanik proje müşavirleri, yapı denetim kuruluşları ve itfaiye mercileri tarafından ek bir mühendislik değerlendirmesine (EJ) gerek kalmadan doğrudan onaylanır.
Uygulanmamasının Sonuçları Ne Olur?
-
Yatay/Dikey Yangın ve Toksik Duman Yayılımı: Dairesel izoleli çelik kanal geçişlerinde akredite intümesan sargı ve mastik kullanılmadığında, yangın anında izolasyonun erimesi ve yanmasıyla geniş açıklıklar oluşur. Açılan boşluklar güçlü bir baca etkisi meydana getirerek öldürücü toksik dumanın, alevlerin ve aşırı ısının komşu yangın kompartımanlarına ve tahliye koridorlarına dakikalar içinde yayılmasına yol açar.
-
Mevzuat İhlali ve Hukuki Yaptırımlar: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” hükümleri gereğince yangın kompartıman sınırlarını delen mekanik tesisat hatlarının, geçtikleri yapı bileşeninin yangın mukavemetine eşdeğer bir sistemle yalıtılması mecburidir. Standartsız dolgular iskan ruhsatı ve itfaiye uygunluk onayının reddedilmesine, yangın sigorta teminatlarının geçersiz kalmasına ve mekanik yüklenici aleyhine ağır hukuki sorumluluklar doğmasına sebep olur.
Sık Sorulan Sorular
W-L-7120 hangi boru cins ve çaplarında geçerlidir?
W-L-7120 detayı, Konstrüksiyonlu Alçıpan Duvarlardan geçen izoleli çelik borular için tasarlanmıştır. Bu detayda boru çapı 500 mm (20”) olarak tariflenmiştir. Büyük çaplı izoleli çelik borularda, sızdırmazlığın sürekliliği ve yangın anında genleşme davranışını karşılayacak şekilde MC Yangın Durdurucu Sargı ile birlikte uygun mastik ve dolgu kombinasyonu kullanılmalıdır.
Bu detayda kaç mm FS 900+ Yangın Durdurucu Mastik uygulanmalıdır?
Bu detayda yangın durdurucu mastik uygulama kalınlığı 16 mm olarak öngörülmüştür. FS 900+ Yangın Durdurucu Mastik, üreticisinin test edilmiş detayındaki tariflerine uygun biçimde, yüzeylere iyi yapışma sağlanacak şekilde temiz, kuru ve tozsuz bir zemine tatbik edilmelidir. Süreklilik esastır; kesintisiz ve boşluksuz bir sızdırmazlık hattı oluşturulmalıdır.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 için, Konstrüksiyonlu Alçıpan Duvarın yangın dayanımı F120 olmalı ve W-L-7120’de belirtilen ürün kombinasyonu (MC Yangın Durdurucu Sargı, FS 900+, Metacaulk MC 150+ ve Biostop 500+) üretici talimatlarına göre eksiksiz uygulanmalıdır. Mastik en az 16 mm kalınlıkta, sargı düzgün ve sıkı şekilde sarılmalı, tüm yüzeyler temizlenmeli ve sistem ASTM E814 ile UL 1479’a uygun olarak UL tarafından test edilen tariflerle uyumlu olmalıdır.
Bu detay hangi yapı elemanında kullanılabilir?
W-L-7120, Konstrüksiyonlu Alçıpan Duvar uygulamalarında kullanılır. Duvar, üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır. Bu nedenle duvarın hedeflenen F dayanımını sağlaması, sistem performansı için kritik önemdedir.
Uygulamada en sık yapılan hata nedir?
En sık hata, mastik kalınlığının 16 mm’nin altında bırakılması ve yüzey hazırlığının yetersiz yapılmasıdır. Ayrıca MC Yangın Durdurucu Sargının gevşek sarılması, izolasyonun süreksiz bırakılması, Tesisat Deliği Boşluğunun uygunsuz ölçülendirilmesi ve üretici talimatlarına tam uyulmaması görülen tipik hatalardır. Uygulama sonrası görsel kontrol ve kayıt altına alma, bu hataları minimize eder.
Bu detay Türkiye Binaların Yangından Korunması Hakkında Yönetmelik'e uygun mudur?
Evet, W-L-7120 detayı, ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik kapsamında, seçilen çözümün hedeflenen F dayanımını karşılaması ve üreticinin test edilmiş detayına aynen uyularak uygulanması şarttır. Proje şartnamesi ve denetim süreçleriyle birlikte dokümantasyon tamamlanmalıdır.
W-L-7120 kodu ne anlama geliyor?
W-L-7120, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Hava Kanalı. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
