W-L-7122
İzolasyonlu Çelik Hava Kanalının Alçıpan Duvardan Geçişinde W-L-7122
İzolasyonlu çelik hava kanalının F60 veya F120 dayanımlı konstrüksiyonlu alçıpan duvardan geçişi için yangın durdurucu sistem. Geçiş, Metacaulk Joint Strip ve yangın durdurucu mastikle kapatılır.
Detay Bilgileri
Sistem Hakkında
W-L-7122 yangın durdurucu sistem, izolasyonlu çelik hava kanallarının Konstrüksiyonlu Alçıpan Duvarlardan güvenle geçirilmesi için geliştirilmiş bir çözümdür. Sistem; MC Yangın Durdurucu Sargı (Metacaulk Joint Strip) ve Metacaulk 1000 veya MC 150+ Yangın Durdurucu Mastik kombinasyonu ile, yangın anında oluşabilecek duman ve ısı geçişini sınırlayarak, kompartıman bütünlüğünün korunmasına yardımcı olur. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir.
Uygulama prensibi; hava kanalı ile duvar arasındaki Tesisat Deliği çevresinde yangına dayanıklı, bütünleşik bir bariyer oluşturmaktır. İntumesan karakterli MC Yangın Durdurucu Sargı, yangın esnasında genleşerek boşlukları kapatır ve kanal çevresinde basınç oluşturarak alev/duman sızmasını engeller. Buna ek olarak Metacaulk 1000 veya MC 150+ Yangın Durdurucu Mastik, 16 mm kalınlıkta çevresel sızdırmazlık sağlayarak sistem performansını tamamlar. Gerek görülen durumlarda, en az 65 kg/m³ yoğunlukta taşyünü arka dolgu malzemesi boşlukları destekleyici kalıp olarak kullanılır.
Bu detay, Konstrüksiyonlu Alçıpan Duvarın üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmesini şart koşar. Doğru duvar tipinin, kaplama sayılarının, dikme aralıklarının ve birleşim elemanlarının sahada birebir karşılanması kritik önemdedir. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır. Bu nedenle, projede F60 veya F120 hedefleniyorsa, duvar ve geçiş çözümü bu performansı sağlayacak biçimde bütüncül düşünülmelidir.
Uygulama adımlarında yüzey temizliği ve hazırlığı, mastik uygulama kalınlığı ve sürekliliği, MC Yangın Durdurucu Sargının doğru konumlandırılması ve izolasyon sürekliliğinin korunması öne çıkar. Mastik 16 mm kalınlıkta, bütün çevre boyunca kesintisiz bir hat halinde uygulanmalı; dilatasyon, köşe ve montaj toleransları dikkatle yönetilmelidir. Hava kanalının galvanizli çelik yüzeyleri yağ, toz ve gevşek parçacıklardan arındırılmalı, mastik uygulaması öncesinde yüzeyler kuru ve sağlam olmalıdır.
Yangın durdurucu sistemin sahada uygulanmaması ya da eksik uygulanması, yangın sırasında duman ve ısı geçişine bağlı ciddi riskler doğurabilir. Özellikle duman sızdırmazlığının sağlanamaması, tahliye sürelerini kısaltır ve müdahale güvenliğini azaltır. W-L-7122 gibi test edilmiş çözümler, tasarım ve uygulama disiplinleri arasında ortak bir referans sunarak hataları azaltır ve performansın tekrarlanabilirliğini artırır.
Denge Yapı’nın sağladığı bu çözüm, malzeme uygunluğu, test standardı referansları ve sahadaki iş programına uyum açısından pratik bir yaklaşım sunar. Doğru ürün seçimi (MC Yangın Durdurucu Sargı, Metacaulk 1000 veya MC 150+), doğru kalınlıklar (mastikte 16 mm) ve doğru duvar montajı bir araya getirildiğinde, sistem beklenen F60/F120 performansını hedefler. Şantiyede, imalatın her aşaması kayıt altına alınmalı ve üretici talimatları ile test edilmiş detay şartlarına uygunluk kontrol edilmelidir.
Kullanılan Ürün ve Uygulama
W-L-7122 detayında kullanılan ürün ailesi, RectorSeal Metacaulk markasının MC Yangın Durdurucu Sargı (Metacaulk Joint Strip) ve Metacaulk 1000 ile MC 150+ Yangın Durdurucu Mastik çözümlerinden oluşur. Bu ürünler bir arada kullanıldığında, izolasyonlu çelik hava kanallarının Konstrüksiyonlu Alçıpan Duvarlardan geçişlerinde güvenilir bir yangın bariyeri oluşturur ve duman/ısı sızdırmazlığını hedefler. Sistem; UL tarafından ASTM E814 ve UL 1479 standartlarına göre test edilmiştir ve sahada tekrarlanabilir performans sunmayı amaçlar.
MC Yangın Durdurucu Sargı, intumesan karakteri sayesinde yangın esnasında genleşerek boşlukları doldurur ve kanal çevresinde koruyucu bir kuşak etkisi yaratır. Bu sargı, kanal ile duvar arasındaki kritik hat boyunca ısıya maruz kaldığında genleşip bir bariyer oluşturarak alev ve dumanın ilerlemesini sınırlar. Uygulamada sargının sürekliliği, doğru konumlandırılması ve duvar birleşim detaylarının bütünlüğü, sistem performansını belirleyen ana parametrelerdir.
Metacaulk 1000 Yangın Durdurucu Mastik, yüksek yapışma ve çatlak köprüleme kabiliyeti ile Tesisat Deliği çevresinde sürekli bir sızdırmazlık hattı kurar. W-L-7122 uygulamasında mastik kalınlığı 16 mm olarak öngörülmelidir. Alternatif olarak MC 150+ Yangın Durdurucu Mastik de aynı görev için kullanılabilir. Her iki mastik de temiz, kuru ve sağlam yüzeylere uygulanmalı; galvanizli çelik hava kanalı ve alçıpan yüzeyler üzerinde boşluksuz, kesintisiz bir hat oluşturmalıdır. Uygulama öncesi yüzey hazırlığı ve sonrasında yeterli kürleşme sürelerine uyum, uzun ömürlü performans için önemlidir.
Sistemin arka dolgu ihtiyacı olduğunda en az 65 kg/m³ yoğunlukta taşyünü tercih edilmesi; mekanik destek, kalıcı kalıp işlevi ve ses/ısı kontrolü açısından pratik bir katkı sağlar. Taşyünü, mastik öncesinde boşlukları düzgünce destekleyecek şekilde sıkıştırılarak yerleştirilmeli ve mastik uygulaması 16 mm kalınlık standardını karşılayacak biçimde tamamlanmalıdır. Böylelikle hem yangın hem de duman sızdırmazlığı bileşenleri birlikte çalışır.
RectorSeal Metacaulk ürün ailesi, sahada kolay uygulanabilirlik, farklı yüzeylerle iyi uyum ve proje takvimlerine uygun imalat hızları sunar. MC Yangın Durdurucu Sargı’nın intumesan davranışı ile Metacaulk 1000/MC 150+ mastiklerin sızdırmazlık özellikleri bir araya geldiğinde, W-L-7122 gibi detaylarda aranan F60/F120 yangın performansı hedeflenir. Ürünler; iç mekân geçişlerinde, izolasyonlu çelik hava kanallarında ve Konstrüksiyonlu Alçıpan Duvar bağlantılarında güvenilir ve denetlenebilir çözümler üretir.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik, tesisat geçişlerinde duman ve ısı sızdırmazlığını zorunlu kılar. Metacaulk ürünleriyle oluşturulan bu sistem, yönetmelik hedefleriyle uyumlu bir bariyer yaklaşımı sunar. Doğru ürün, doğru kalınlık (mastikte 16 mm) ve üreticinin test edilmiş detayındaki tariflenen uygulama yöntemi bir araya getirildiğinde, proje sahalarında sürdürülebilir ve güvenilir bir yangın durdurma performansı elde edilir.
Bu Detay Neden Uygulanmalıdır?
-
Yangın Kompartıman Bütünlüğü ve Termal Performans (T-Rating): Dikdörtgen çelik hava kanalları yangın anındaki yüksek ısı altında genleşerek hafif alçıpan bölme duvarları zorlar. Sistem, 2 saate kadar F derecesi sağlarken kanalın 38 mm cam yünü izolasyonunu kesintiye uğratmadan geçirmeye izin vererek 45 dakikalık T derecesi (T=3/4 Hr) ile komşu yangın zonundaki yüzey sıcaklık artışını güvenli sınırlar içinde tutar.
-
Ürüne Özel Montaj ve İşçilik Avantajı: RectorSeal Metacaulk Joint Strip intümesan şeridinin izolasyon üzerinden pratik şekilde sarılması ve her iki duvar yüzeyinden 13 mm taşırılarak konumlandırılması, ısıyla ilk temas anında genleşmeyi başlatır. RectorSeal Metacaulk 1000 veya MC 150+ mastik katmanı ile desteklenen detay, arka dolgu fitilini opsiyonel kılarak sahada hızlı, temiz ve firesiz işçilik sağlar.
-
Akredite Standart ve İdare Onayı: UL W-L-7122 sistemi ANSI/UL 1479 ve ASTM E814 standartlarına uygun olarak test edilmiş resmi bir detaydır. 4 taraflı karkas çerçeveleme (framed opening) kuralları eksiksiz tanımlandığından, mekanik proje müşavirleri, yapı denetim mercileri ve itfaiye kontrollerinde ek bir mühendislik yargısına (EJ) gerek kalmaksızın doğrudan kabul edilir.
Uygulanmamasının Sonuçları Ne Olur?
-
Yatay/Dikey Yangın ve Toksik Duman Yayılımı: İzolasyonlu çelik kanalların yangın anında genleşmesi ve dış izolasyonunun yanması, yangın durdurucu dolgusu yapılmamış alçıpan açıklıklarında geniş yırtılmalara yol açar. Bu açıklıklar kuvvetli bir baca etkisi oluşturarak alevlerin, aşırı sıcaklığın ve öldürücü toksik dumanın komşu yangın kompartımanlarına ve kaçış yollarına dakikalar içinde yayılmasına sebep olur.
-
Mevzuat İhlali ve Hukuki Yaptırımlar: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” gereğince, yangın kompartıman sınırlarını delen tüm mekanik tesisat hatlarının, geçtikleri yapı bileşeninin yangın mukavemetine eşdeğer bir sistemle yalıtılması kanuni zorunluluktur. Standartsız dolgular iskan ruhsatı ve itfaiye onay süreçlerinin durdurulmasına, yangın sigorta teminatlarının geçersiz kalmasına ve mekanik yüklenici aleyhine ağır cezai sorumluluklar doğmasına yol açar.

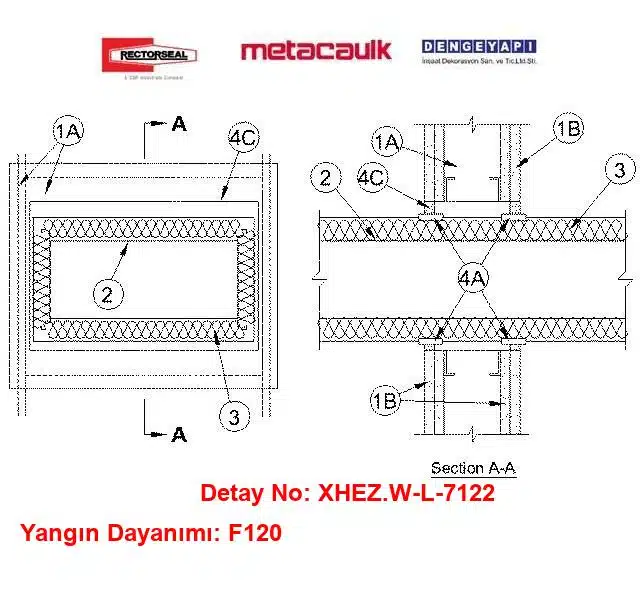

Detay İçeriği Ürünler & Alternatifleri
Alçıpan Yangın durdurucu sistem izolasyonlu çelik hava kanalı — Teknik Bileşenler
1) Duvar
F60 veya F120 yangın dayanımlı Konstrüksiyonlu Alçıpan Duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Aşağıdaki yapısal özellikler uygulanacaktır:
1A) Dikmeler
Duvar taşıyıcıları en az 100 mm genişliğinde çelik kanal dikmelerden oluşacaktır. Dikmelerin eksenler arası maksimum aralığı 600 mm olacaktır. Tesisat deliğini tamamen çerçevelemek için ilave 100 mm genişliğinde çelik dikmeler kullanılacaktır.
1B) Alçıpan*
Üreticisinin test edilmiş detayında tariflendiği şekilde bir veya iki kat 13 mm veya 16 mm kalınlıkta alçıpan kullanılacaktır. Alçıpan tipi, kalınlığı, kat sayısı, bağlantı elemanı tipi ve levha yönlenmesi üreticisinin test edilmiş detayında belirtildiği gibi olacaktır. Maksimum tesisat deliği alanı yaklaşık 580.000 mm² olup, maksimum boyut 750 mm’dir.
2) Kanal
650 x 650 mm veya daha küçük kesitli, en az 0,6 mm kalınlıkta çelik hava kanalı yangın durdurucu sistemin içerisinde yer alacaktır. Kanal, duvarın her iki tarafında rijit olarak desteklenecektir.
3) Kanal İzolasyonu*
38 mm kalınlığında camyünü batt izolasyon, dıştan alüminyum folyo takviyeli cam elyaf scrim kraft kaplama ile ceketlenecektir. Boyuna ve enine ek yerleri basınca duyarlı folyo bant ile kapatılacaktır. Yangın durdurucu sistem içerisindeki Tesisat Deliği Boşluğu minimum 6 mm, maksimum 32 mm olacaktır. Yukarıdaki şartları sağlayan ve Alev Yayılım İndeksi 25 veya daha az, Duman Gelişim İndeksi 50 veya daha az olan ürünler kullanılabilir.
4) Yangın Durdurucu Sistem
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) Tarafından Test Edilmiştir. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır. Sistem aşağıdaki bileşenlerden oluşur:
4A) Yangın Durdurucu Malzeme* — İntumesan Şerit
Yaklaşık 2 mm kalınlığında, 38 mm genişliğinde şeritler halinde tedarik edilen İntumesan malzeme, kanal izolasyonu etrafına sıkıca bir kat sarılacak ve duvarın her iki yüzünden 13 mm taşacak şekilde konumlandırılacaktır. Şerit, bantla sabitlenecektir. RECTORSEAL — Metacaulk Joint Strip.
4B) Arka Dolgu Kalıp Malzemesi — (Opsiyonel)
Kalıcı kalıp olacak şekilde köpük fitil, boşluğa sıkıca yerleştirilebilir. Arka dolgu, her iki tarafta da gerekli yangın durdurucu mastik kalınlığını karşılayacak şekilde geri çekilerek uygulanacaktır.
4C) Yangın Durdurucu Malzeme* — Mastik
Boşluk içerisine, duvarın her iki yüzeyi ile sıfır hizada olacak şekilde minimum 16 mm kalınlıkta Yangın Durdurucu Mastik uygulanacaktır. RECTORSEAL — Metacaulk 1000, MC 150+.
Detay Açıklaması
Yangın durdurucu sistem, izolasyonlu çelik hava kanallarının Konstrüksiyonlu Alçıpan Duvarlardan geçen geçişlerini güvenli bir şekilde sağlamak için tasarlanmıştır. Bu sistemde kullanılan Metacaulk Joint Strip (İntumesan şerit), yangın anında genişleyerek yangının yayılmasını engeller. Ayrıca, Metacaulk 1000 veya MC 150+ Yangın Durdurucu Mastik, geçiş noktalarındaki boşlukları kapatmak için kullanılmaktadır. Bu ürünler, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun olarak tasarlanmıştır.
Yangın durdurucu sistemin uygulanmaması durumunda, yangın anında duman ve ısı geçişi ile birlikte ciddi riskler ortaya çıkabilir. Bu sistemin etkin bir şekilde uygulanması, binaların yangın güvenliğini artırmakta ve yasal gereklilikleri yerine getirmektedir. Denge Yapı’nın bu sistemleri, güvenli ve sürdürülebilir bir yapı ortamı sağlamakta katkıda bulunmaktadır.
İzoleli Havalandırma Hatlarında Üstün Koruma: Alçıpan Duvarlarda UL W-L-7122 Çözümleri
Hastaneler, oteller, alışveriş merkezleri ve iş kulelerinde mekanik havalandırma hatları sıklıkla yangın kompartıman duvarı vazifesi gören alçıpan bölmelerden geçer. 26×26 inç (660×660 mm) ebadına varan izolasyonlu çelik hava kanalları, yangın esnasındaki termal yükler ve mekanik hareketler nedeniyle alçı çekirdeğinde çatlama ve duman sızıntısı riski barındırır. Hafif bölme duvar geçişlerinde kompartıman bütünlüğünü korumak; kanalın dış izolasyonunu kesintiye uğratmadan geçiren, yüzey sıcaklık artışını sınırlandıran ve akredite testlerle doğrulanmış intümesan yangın durdurucu sistemleri zorunlu kılar.
Denge Yapı güvencesiyle sunulan RectorSeal UL W-L-7122 sistem detayı, çelik dikmeli alçıpan duvarlardan geçen izolasyonlu çelik hava kanallarında 2 saate kadar tam yangın ve duman sızdırmazlığı sağlar. İzolasyon üzerine sarılan ve duvar yüzeylerinden 13 mm taşırılan RectorSeal Metacaulk Joint Strip intümesan şeridi, yangın anında termal tepki vererek boşluğu hızla kilitler ve 45 dakikalık T derecesi sunar. RectorSeal Metacaulk 1000 veya MC 150+ elastik mastik katmanı ile birleşen bu UL sertifikalı çözüm, projelerinizde hem denetim süreçlerini kolaylaştırır hem de mekanik tesisat hatlarında tavizsiz bir yangın güvenliği altyapısı kurar.
Sık Sorulan Sorular
W-L-7122 hangi yapı elemanında kullanılabilir?
Bu detay, izolasyonlu çelik hava kanallarının Konstrüksiyonlu Alçıpan Duvardan geçişleri için tasarlanmıştır. Duvar, üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Doğru duvar kalınlığı, kaplama sayısı, dikme aralıkları ve tüm birleşimlerin eksiksizliği sağlandığında sistem, F60 veya F120 performansını hedefler.
Bu detayda kaç mm Metacaulk 1000 Yangın Durdurucu Mastik uygulanmalıdır?
W-L-7122 uygulamasında yangın durdurucu mastik kalınlığı 16 mm olmalıdır. Metacaulk 1000 veya alternatif olarak MC 150+ Yangın Durdurucu Mastik, hava kanalı ile duvar arasındaki boşlukları kesintisiz şekilde dolduracak biçimde, temiz ve kuru yüzeylere, 16 mm kalınlıkta uygulanmalı; yüzey bütünlüğü ve yapışma kontrol edilmelidir.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 için; Konstrüksiyonlu Alçıpan Duvar F120 olacak, MC Yangın Durdurucu Sargı (Metacaulk Joint Strip) doğru konumda uygulanacak ve Metacaulk 1000 veya MC 150+ mastik 16 mm kalınlıkta kesintisiz sürülecektir. Gerekli yerlerde en az 65 kg/m³ yoğunlukta taşyünü arka dolgu kullanılmalıdır. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir.
Bu detayda hangi ürünler kullanılmalıdır?
W-L-7122’de MC Yangın Durdurucu Sargı (Metacaulk Joint Strip) ve boşlukların sızdırmazlığı için Metacaulk 1000 veya MC 150+ Yangın Durdurucu Mastik kullanılır. Gerektiğinde en az 65 kg/m³ yoğunlukta taşyünü arka dolgu malzemesi tercih edilir. Hava kanalı galvanizli çelik olmalı ve duvar elemanı üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulmalıdır.
Uygulamada en sık yapılan hata nedir?
En sık hata, mastik kalınlığının 16 mm’den az uygulanması ve MC Yangın Durdurucu Sargının süreksiz/eksik yerleştirilmesidir. Ayrıca, duvar montajının test edilmiş detayla uyumsuz olması, yüzeylerin temizlenmeden mastiklenmesi ve izolasyonun sürekliliğinin kesilmesi performansı düşürür. Her aşama üreticinin talimatlarına göre ve görsel kontrolle doğrulanmalıdır.
Bu sistem Türkiye Binaların Yangından Korunması Hakkında Yönetmeliğe uygun mudur?
Evet. W-L-7122 detayında kullanılan MC Yangın Durdurucu Sargı ve Metacaulk 1000/MC 150+ mastik ile oluşturulan çözüm; duman ve ısı geçişini sınırlayarak Yönetmeliğin yangın kompartımanlama ve tesisat geçişlerinin korunması hükümleriyle uyumludur. Uygulama sahada test edilmiş detay ve üretici talimatlarına bağlı kalınarak yapılmalıdır.
W-L-7122 kodu ne anlama geliyor?
W-L-7122, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Hava Kanalı. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
