W-L-7199
Çelik Hava Kanalı Geçişi için Yangın Durdurucu Alçıpan W-L-7199
Konstrüksiyonlu alçıpan duvarlardan geçen çelik hava kanallarında yangın bölmesinin sürekliliğini sağlayan F120 yangın durdurucu sistem. Geçiş, RECTORSEAL Metacaulk mastiklerle kapatılır.
Detay Bilgileri
Sistem Hakkında
W-L-7199, konstrüksiyonlu alçıpan duvarlardan geçen çelik hava kanalı geçişlerinde yangın bölmesi sürekliliğini sağlamak üzere geliştirilmiş bir Yangın Durdurucu Sistem detayını ifade eder. Denge Yapı’nın sunduğu çözüm, RectorSeal Metacaulk serisi yangın durdurucu mastikler, sıkıştırılmış taşyünü arka dolgu ve çelik köşebentlerin birlikte kullanılmasıyla tasarlanır. Amaç; yangın anında alevlerin ve dumanın tesisat deliği çevresinden sızmasını önleyerek yangının katlar veya bölmeler arasında ilerlemesini durdurmaktır. Bu yaklaşım; hastaneler, alışveriş merkezleri ve yüksek katlı ofis projeleri gibi yoğun insan dolaşımına sahip yapılarda kritik öneme sahiptir.
Sistemin kalbi, minimum 16 mm kalınlığında tatbik edilen yangın durdurucu mastiktir. Metacaulk serisi mastikler, çelik hava kanalı ile duvar açıklığı arasındaki boşluğu sürekli ve yapışma bütünlüğü yüksek bir bariyerle kapatır. Mastik uygulamasının performansı, arkadaki sıkıştırılmış taşyünü arka dolgu malzemesiyle desteklenir; bu arka dolgu, kalıcı kalıp olacak şekilde mastik yükünü karşılar ve yangın sırasında bariyerin stabil kalmasına yardımcı olur. Çelik köşebentler ise, kanal çevresinde mekanik dayanımı artırarak montajın sağlamlaştırılmasına katkı sunar.
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Sahadaki uygulama, test edilmiş detayda tariflendiği biçimde yürütülmelidir. Konstrüksiyonlu alçıpan duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile uyumluluk göstermelidir. Böylece, W-L-7199 detayında hedeflenen F120 performansı için gerekli zemin oluşturulmuş olur.
Doğru uygulama, yalnızca malzeme seçiminden ibaret değildir; yüzey hazırlığı, boşlukların tespiti ve temizliği, mastik kesitinin sürekliliği, kuruma süreleri ve denetim adımları da sonuç üzerinde belirleyicidir. Montaj sırasında mastik içerisinde boşluk kalmaması, duvar ve kanal yüzeylerine iyi bir aderans sağlanması ve arka dolgunun yeterli sıkılıkta yerleştirilmesi gerekir. Ayrıca, metal yüzeylerin yağ, toz veya gevşek parçacıklardan arındırılması, mastik performansı açısından önem taşır.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik, yangın bölmesi sürekliliğinin korunmasını ve geçen tesisat noktalarında uygun yangın durdurucu önlemler alınmasını zorunlu kılar. W-L-7199 çözümü, bu gerekliliklere hizmet edecek şekilde tasarlanmıştır. Ancak nihai uygunluk, proje özelinde seçilen duvar tipine, montaj ayrıntılarına ve işçilik kalitesine bağlıdır. Denge Yapı’nın teknik dokümanları ve şantiye denetimleri ile desteklenen uygulamalar, hem mevzuata uyumu hem de sürdürülebilir yangın güvenlik performansını güçlendirir.
Kullanılan Ürün ve Uygulama
Denge Yapı’nın W-L-7199 detayı kapsamında önerdiği ürün ailesi, RectorSeal’in Metacaulk markalı yangın durdurucu mastikleridir. Bu ürün grubu; çelik hava kanallarının konstrüksiyonlu alçıpan duvarlardan geçişlerinde yangın bölmesi bütünlüğünün korunmasına yönelik, yüksek yapışma kabiliyeti ve dayanımıyla öne çıkar. Özellikle Metacaulk serisinin farklı formülasyonları (MC1000, 350i, MC150+, Biostop 500+, BF-150+, Flamesafe 1900, 900+) proje ihtiyaçlarına bağlı olarak yüzey, ortam koşulları ve uygulama kolaylığı açısından seçenek sunar.
W-L-7199 sisteminde, minimum 16 mm kalınlığında yangın durdurucu mastik uygulaması esastır. Mastik; çelik hava kanalı ile duvar arasındaki tesisat deliği boşluğunu tamamen doldurarak, duman ve alev geçişini sınırlar. Bu bariyerin arkasında sıkıştırılmış taşyünü arka dolgu kullanımı, mastik kesitinin kalıcı kalıp olacak şekilde desteklenmesini sağlar. Böylece, yangın sırasında sistemin bütünlüğü korunur ve hedeflenen F120 performansına ulaşmak için gerekli temel koşullar sağlanır.
RectorSeal Metacaulk ürünlerinin pratikteki en büyük avantajı, geniş bir alt tabaka uyumluluğuyla sahada tekrarlanabilir sonuçlar vermesidir. Doğru yüzey hazırlığı, üreticinin yayımladığı teknik bültenlerdeki uygulama sıcaklığı, bekleme ve kürlenme şartlarına uyum ve şantiye denetimi ile birleştiğinde; mastik tabakası, hava kanalı ile duvar elemanı arasındaki tüm mikro boşlukları kapatarak sürekli bir yangın durdurucu tabaka oluşturur. Bu sayede, sistemin ASTM E814 ve UL 1479 kapsamındaki performans beklentileri sahada da karşılanabilir. Ayrıca, malzemelerin FM onaylı seçeneklere sahip olması, güvenilirlik algısını ve kabul edilebilirliğini artırır.
Ürün seçimi yapılırken; MC1000, 350i veya MC150+ gibi Metacaulk formülasyonlarının proje ortamına (nem, sıcaklık), uygulama kolaylığına ve hedeflenen iş programına etkileri göz önünde bulundurulmalıdır. Biostop 500+, BF-150+, Flamesafe 1900 ve 900+ gibi alternatifler, benzer performans hedeflerine farklı uygulama deneyimleri ve kür profilleriyle cevap verir. Hangi ürün tercih edilirse edilsin, üreticinin test edilmiş detayındaki tariflere bağlı kalmak ve minimum 16 mm mastik kesitini sağlamak esastır.
Son olarak, kalifiye işçilik ve kalite kontrol adımları ihmal edilmemelidir. Mastik kesitinin sürekliliği, arayüz aderansı ve arka dolgunun sıkılığı düzenli olarak kontrol edilmeli; montaj tamamlandığında görsel muayene ve dokümantasyon yapılmalıdır. Bu yaklaşım; W-L-7199 kapsamında RectorSeal Metacaulk mastiklerin sunduğu çözümün, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik hedefleriyle uyumlu ve sürdürülebilir bir yangın güvenliği performansına dönüşmesini sağlar.
Bu Detay Neden Uygulanmalıdır?
-
Yangın Kompartıman Bütünlüğü ve Mega Kesit Mukavemeti: 2,5 x 2,5 m gibi devasa kesitli çelik kanallar yangın anında maruz kaldıkları aşırı ısı ve pozitif basınç etkisiyle yüksek genleşme ve çökme kuvvetleri üretir. No. 16 gauge (1,5 mm) et kalınlığındaki galvaniz çelik tespit köşebentleri ve 4 taraflı karkas çerçeveleme sistemi kanal deplasmanını mekanik olarak sınırlar; alçıpan karkasını yırtılmaya karşı koruyarak 2 saate kadar (F=1-2 Hr) kompartıman bütünlüğünü güvenceye alır.
-
Ürüne Özel Montaj ve İzolasyon Sürekliliği: 38 mm veya 50 mm FSK kaplı cam yünü kanal izolasyonunun %50 sıkıştırılarak geçiş açıklığından devam ettirilebilmesi, hattın ısıl yalıtımını ve yoğuşma bariyerini kesintiye uğratmaz. RectorSeal Metacaulk serisi yangın durdurucu mastiklerin elastik ve intümesan özellikleri, 51 mm’ye varan anüler boşlukta yüksek yapışma mukavemeti ve alev sızdırmazlığı sağlar.
-
Akredite Standart ve İdare Onayı: UL W-L-7199 sistemi ANSI/UL 1479 ve ASTM E814 normlarına göre doğrudan test edilmiş resmi bir sistem kartıdır. SMACNA standartlarına uygun takviyelendirilmiş geniş mekanik kanallarda mekanik proje müşavirleri, yapı denetim kuruluşları ve itfaiye mercileri tarafından ek bir mühendislik yorumuna (EJ) gerek kalmaksızın şantiyede doğrudan kabul görür.
Uygulanmamasının Sonuçları Ne Olur?
-
Yatay/Dikey Yangın ve Toksik Duman Yayılımı: 7 m²’yi aşan bir alçıpan duvar açıklığında mekanik tespit köşebentleri ve akredite yangın durdurucu mastik/taşyünü kombinasyonu uygulanmadığı takdirde, yangın esnasında ısınan kanal gövdesi hızla burularak alçıpan karkasını çökertir. Açılan devasa boşluklar kuvvetli bir şömine bacası etkisi oluşturarak alevlerin, aşırı ısının ve öldürücü toksik dumanın yangın zonunu aşarak komşu mahallere ve yangın kaçış yollarına dakikalar içinde dolmasına neden olur.
-
Mevzuat İhlali ve Hukuki Yaptırımlar: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” hükümleri gereğince kompartıman duvarlarını delen tüm mekanik havalandırma hatlarının, geçtikleri yapı bileşeninin yangın mukavemetine eşdeğer bir sistemle yalıtılması kanuni bir mecburiyettir. Akredite testi bulunmayan imalatlar iskan ruhsatı ve itfaiye uygunluk onayının reddedilmesine, binanın yangın sigortası teminatlarının geçersiz kalmasına ve mekanik yüklenici ile işletme yetkilileri aleyhine ağır hukuki ve cezai sorumluluklar doğmasına sebep olur.

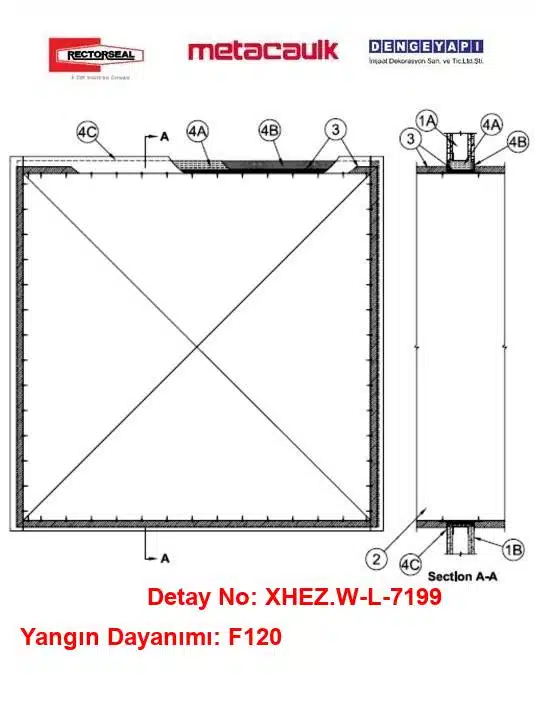

Detay İçeriği Ürünler & Alternatifleri
Çelik Hava Kanalı Yangın Durdurucu Mastik — Teknik Bileşenler
1) Duvar
F60 veya F120 yangın dayanımlı Konstrüksiyonlu Alçıpan Duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Aşağıdaki yapı özelliklerini içermelidir. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır.
1A) Dikmeler
Duvar taşıyıcısı ahşap dikmeler veya çelik kanal dikmelerden oluşacaktır. Ahşap dikmeler: 50 × 100 mm (nominal 2×4) ve en fazla 400 mm aks aralığında. Çelik dikmeler: en az 89 mm genişlikte ve en fazla 600 mm aks aralığında. Tesisat Deliği çevresi tamamen çerçevelenecek şekilde ilave taşıyıcı elemanlar kullanılacaktır.
1B) Alçıpan
En az 16 mm kalınlıkta, yaklaşık 1200 mm genişlikte, kenarları kare veya pahlı alçıpan levhalar. Alçıpan tipi, kalınlığı, katman sayısı ve yönlenmesi üreticisinin test edilmiş detayında tariflenecektir. Ahşap dikmeli duvarlarda Tesisat Deliği azami alanı yaklaşık 1355 cm² ve azami genişlik 368 mm’dir. Çelik dikmeli duvarlarda azami alan yaklaşık 7,2 m² ve azami genişlik 2700 mm’dir.
2) Kanal
Azami 2500 × 2500 mm boyutlarında çelik hava kanalı, oluşturulmuş çerçeveli Tesisat Deliği içinde monte edilecektir. Kanal imalatı ve takviyeleri SMACNA imalat standartlarına uygun olacaktır. Çelik hava kanalı, duvarın her iki tarafında rijit olarak askılanıp desteklenecektir.
3) Camyünü Şilte/Rulo
Nominal 38 mm veya 50 mm kalınlıkta, dış yüzeyi folyo-scrim-kraft (FSK) kaplı camyünü şilte veya rulo (en az 12 kg/m³). Boyuna ve enine bindirme ekleri alüminyum folyo bant ile sızdırmaz kapatılacaktır. Yangın Durdurucu Malzemenin uygulanması sırasında şilte/rulo en az %50 oranında sıkıştırılacak ve Yangın Durdurucu Sistem içindeki Tesisat Deliği Boşluğu en az 13 mm ve en çok 50 mm olacak şekilde düzenlenecektir. Yukarıdaki şartları sağlayan eşdeğer ürünler kullanılabilir.
4) Yangın Durdurucu Sistem
Sistem aşağıdaki bileşenlerden oluşur:
4A) Arka Dolgu Kalıp Malzemesi
En az 65 kg/m³ yoğunlukta taşyünü şilte; F60 dayanımlı duvarlar için en az 92 mm, F120 dayanımlı duvarlar için en az 124 mm kalınlıkta olacak şekilde boşluğa sıkıca yerleştirilerek kalıcı kalıp olacak şekilde uygulanacaktır. Arka dolgu, her iki duvar yüzeyinden geri çekilerek gerekli Yangın Durdurucu Malzeme kalınlığını karşılayacak pay bırakılacaktır.
4B) Yangın Durdurucu Malzeme — Yangın Durdurucu Mastik
Boşluk içerisine her iki yüzeyle sıfırda bitecek şekilde en az 16 mm kalınlıkta uygulanacaktır. Kullanılabilecek ürünler: RECTORSEAL — Metacaulk 1000, 350i, MC150+, Biostop 500+, 350i, BF-150+, Flamesafe 1900, 900+.
4C) Çelik Köşebentler
En az 1,5 mm kalınlığında galvanizli çelik köşebentler; çelik hava kanalının üzerine en az 25 mm, duvar yüzeylerine en az 51 mm bindirme yapacak boyutlarda olacaktır. Köşebentler, duvarın her iki tarafında kanala No.10 sac vidaları ile sabitlenecek; vidalar kanalın her bir ucundan en fazla 25 mm mesafede ve en fazla 152 mm aks aralığında yerleştirilecektir.
Detay Açıklaması
Denge Yapı’nın yangın durdurucu sistemi, özellikle çelik hava kanallarının geçişleri için tasarlanmıştır ve bu geçişler, yangın güvenliğinin sağlanmasında büyük önem taşır. Sistemin bileşenleri arasında, minimum 16 mm kalınlığında yangın durdurucu mastik, sıkıştırılmış taşyünü arka dolgu ve çelik köşebentler bulunmaktadır. Bu ürünler, yangın anında alevlerin ve dumanın geçişini önleyerek, yangın bölmesi bütünlüğünü korur. Yangın durdurucu sistemin kullanımı, hastaneler, alışveriş merkezleri ve yüksek katlı ofis projeleri gibi yoğun insan kullanımına açık binalarda yaygın olarak tercih edilmektedir.
Yangın durdurucu sistemlerin uygulanmaması durumunda, yangının yayılma riski artmakta ve bu da insanların güvenliğini tehdit etmektedir. Bu nedenle, Denge Yapı’nın sunduğu yangın durdurucu sistem, yangın güvenliği açısından büyük bir öneme sahiptir. Ayrıca, bu sistemin Türkiye Binaların Yangından Korunması Hakkında Yönetmelik ile uyumlu olması, projelerin güvenliğini artırmaktadır. Test edilmiş ve sertifikalandırılmış bir sistem olarak, yangın güvenliği gerekliliklerini karşılamaktadır.
Mega Kesitli İzoleli Havalandırma Hatlarında Güvenlik: Alçıpan Duvarlarda UL W-L-7199 Çözümleri
Havalimanları, alışveriş merkezleri, endüstriyel tesisler ve modern yüksek katlı binalarda ana mekanik hatlar, geniş kesitli izoleli çelik hava kanalları üzerinden sevk edilir. Yangın kompartıman duvarı vazifesi gören alçıpan bölmelerden geçen 100×100 inç (2,5×2,5 m) ebadındaki devasa hava kanalları, yangın anındaki termal yükler ve mekanik titreşimler nedeniyle alçı çekirdeğinde çatlama ve duman sızıntısı riski barındırır. Bu ölçekteki hafif konstrüksiyon geçişlerinde kompartıman bütünlüğünü korumak; kanalın dış izolasyonunu bozmadan geçiren, kanalı rijit biçimde sabitleyen çelik tespit köşebentlerini ve akredite yangın durdurucu mastikleri bir araya getiren mühendislik detaylarını zorunlu kılar.
Denge Yapı güvencesiyle sunulan RectorSeal UL W-L-7199 sistem detayı, ahşap veya çelik dikmeli alçıpan duvarlardan geçen büyük kesitli izoleli çelik hava kanallarında 2 saate kadar tam yangın ve duman sızdırmazlığı sağlar. No. 16 gauge galvaniz çelik tespit köşebentleri ve sıkıştırılmış mineral taşyünü dolgusuyla mekanik mukavemeti en üst düzeye çıkarılan sistem; RectorSeal Metacaulk 1000, 350i veya MC 150+ elastik mastikleri ile 51 mm’ye varan anüler boşlukları eksiksiz mühürler. Framed-opening karkas uyumu ve %50 izolasyon sıkıştırma toleransıyla sahada montaj verimliliğini artıran bu UL tescilli çözüm, projelerinizde hem denetim süreçlerini kolaylaştırır hem de mekanik tesisat hatlarında tavizsiz bir yangın güvenliği altyapısı kurar.
Sık Sorulan Sorular
W-L-7199 hangi yapı elemanında kullanılabilir?
W-L-7199, konstrüksiyonlu alçıpan duvardan geçen çelik hava kanalı geçişlerinde yangın bölmesi sürekliliğini sağlamak için tasarlanmıştır. Duvar, üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Sistem; yangın durdurucu mastik, sıkıştırılmış taşyünü arka dolgu ve çelik köşebentlerle birlikte uygulanarak, duman ve alev geçişini engelleyecek bütünlüğü hedefler.
Bu detayda kaç mm Metacaulk yangın durdurucu mastik uygulanmalıdır?
Bu detayda yangın durdurucu mastik kalınlığı minimum 16 mm olarak uygulanmalıdır. Metacaulk serisi mastiklerin, açıklığın çevresinde boşluğu kapatacak ve duvar ile çelik hava kanalı arasında sürekli bir bariyer oluşturacak şekilde, üreticinin talimatlarına uygun biçimde kesintisiz ve boşluksuz tatbiki gereklidir. Uygulama tamamlandıktan sonra yüzey sürekliliği ve yapışma kontrol edilmelidir.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 hedefi için; minimum 16 mm yangın durdurucu mastik, sıkıştırılmış taşyünü arka dolgu ve çelik köşebentlerle tariflenen montaj eksiksiz yapılmalıdır. Konstrüksiyonlu alçıpan duvar ve hava kanalı birleşiminde boşluklar kapatılmalı, mastik kesintisiz uygulanmalı, arka dolgu uygun sıkılıkta yerleştirilmelidir. Üreticinin test edilmiş detayındaki tariflere uyum ve saha kontrolü yangın dayanımı açısından kritiktir.
Bu detayda hangi ürünler kullanılabilir?
RectorSeal Metacaulk ailesinden: MC1000, 350i, MC150+, Biostop 500+, BF-150+, Flamesafe 1900 ve 900+ bu detayda kullanılabilir. Projeye ve uygulama koşullarına göre ürün seçimi, üreticinin teknik bültenlerindeki alt tabaka uyumu, sıcaklık, nem ve kuruma süreleri gibi şartlar dikkate alınarak yapılmalı; her zaman test edilmiş detaydaki tariflere uyulmalıdır.
Bu detay hangi test laboratuvarında, hangi standartlara göre test edilmiştir?
Test laboratuvarı Underwriters Laboratories (UL) olup, sistem ASTM E814 ve UL 1479 standartlarına göre değerlendirilmiştir. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Test kapsamı; alev ve duman geçişinin engellenmesi, yangın sırasında bütünlüğün korunması ve montajda tariflenen malzemelerin performansını içerir.
Bu detay Türkiye Binaların Yangından Korunması Hakkında Yönetmelik ile uyumlu mu?
Detay, yangın bölmesi sürekliliği, duman sızdırmazlık ve montaj uygunluğu esaslarıyla yönetmelik amaçlarıyla uyumludur. Uygulamada; proje özelinde duvar yangın dayanımı ile sistem eşleştirilmeli, üretici talimatları ve test edilmiş detaylara uyulmalı, işçilik kontrolü yapılmalı ve dokümantasyon (test raporları, performans beyanları) dosyalanmalıdır. Nihai uygunluk, şantiye uygulamasına ve denetime bağlıdır.
W-L-7199 kodu ne anlama geliyor?
W-L-7199, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
