W-L-7208
Alçıpan Duvardan Geçen 3-1/4 inç Çelik Hava Kanalı F120 MC1000 / MC150+ Yangın Durdurucu Detayı W-L-7208
Konstrüksiyonlu alçıpan duvardan geçen tek bir metal strut kanalı, çelik kablo, dişli tij veya çelik köşebent için F120 yangın durdurucu sistem. Geçiş, RECTORSEAL yangın durdurucu mastikle kapatılır.
Detay Bilgileri
Sistem Hakkında
W-L-7208, konstrüksiyonlu alçıpan duvarlardan geçen çelik boru geçişlerinin yangın ve duman sızdırmazlığını sağlamak amacıyla geliştirilmiş bir Yangın Durdurucu Sistem detayını tarif eder. Bu kurulum, 3-1/4” (75 mm) çaplı çelik boru etrafında tesisat deliği boşluğunun yangın durdurucu mastik ile sızdırmaz hale getirilmesine dayanır. RectorSeal markasının Metacaulk serisinden seçilen ürünler, yangın anında oluşan yüksek ısıyla birlikte intumesan (şişerek genleşen) davranış göstererek boşlukları kapatır ve duman/geçirimsizliği sürdürmeye yardımcı olur. Sistem; endüstriyel tesisler, sağlık yapıları, alışveriş merkezleri ve veri merkezleri gibi yangın bölmeleri bulunan tüm yapılarda kullanılmaya uygundur.
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) Tarafından Test Edilmiştir. Bu ifade, detayın bağımsız bir test laboratuvarında performansının doğrulandığını ve ölçülen kurulum parametrelerinin belirli sınırlar dahilinde güvenilir olduğunu gösterir. Uygulamada bu parametreler; yangın durdurucu mastik kalınlığı, yüzey hazırlığı, tesisat deliği boşluğunun sürekli ve eksiksiz doldurulması, boru ile duvar yüzeyi arasındaki aderans, derz bitişleri ve geçişin her iki yüzündeki süreklilik gibi kritik adımları içerir. W-L-7208’de hedeflenen F120 dayanımı, doğru malzeme seçimi ve kurulum kalitesi ile elde edilir.
Konstrüksiyonlu alçıpan duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Bu kapsamda, duvar gövdesi, dikme aralıkları, alçıpan katman sayısı ve bağlantı elemanları seçimi, hedeflenen F dayanımını sağlayacak biçimde projelendirilmelidir. Geçiş bölgesinde yangın durdurucu mastik uygulaması 16 mm kalınlıkta yapılır; mastik, duvar ile boru yüzeylerine iyi yapışmalı, boşlukta süreklilik göstermeli ve üretici talimatlarına göre kürleşmelidir. Gerekli görülen durumlarda, arka dolgu kalıbı işlevi için uygun yoğunlukta taşyünü kullanımı tercih edilebilir; ancak bunun yeri, derinliği ve sıkıştırma oranı için üreticinin test edilmiş tarifleri esas alınmalıdır.
Doğru uygulama, yalnızca yangın sırasında ısı ve alev geçişini sınırlamakla kalmaz, aynı zamanda duman ve sıcak gazların kompartımanlar arası yayılımını da engeller. Bu sayede, tahliye süreleri uzatılabilir ve yangın sonrası oluşabilecek hasarlar minimize edilir. Hatalı uygulamalar ise (yüzeylerin temizlenmemesi, eksik dolgu, yanlış ürün kombinasyonu, süreksiz mastik uygulaması gibi) sistem performansını belirgin biçimde düşürür. Uygulama öncesi ve sonrası fotoğrafik kayıt, ürün etiketlerinin saklanması ve imalat denetim formlarının doldurulması önerilir.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik kapsamında, yangın bölmeleri boyunca tesisat geçişlerinde, ilgili bölmenin yangın dayanımını koruyacak çözümler zorunludur. W-L-7208 gibi UL testli bir detayın aynen uygulanması, bu gerekliliklerin karşılanmasına yardımcı olur. Bununla birlikte, her proje için yerel onay mercilerinin şartnameleri ve saha denetimleri dikkate alınmalı, gerekiyorsa numune uygulama ve muayene kayıtlarıyla uygunluk belgelenmelidir.
Sonuç olarak, W-L-7208 detayı; 3-1/4” (75 mm) çelik boru geçişi için Metacaulk tabanlı, F120 hedefine uygun bir yangın durdurucu kurulum çözümüdür. Doğru malzeme, doğru kalınlık (16 mm mastik) ve doğru uygulama adımları bir araya geldiğinde, sistem hem yönetmelik gerekliliklerini hem de uluslararası test standartlarını karşılayarak kritik yapılarda güvenle kullanılabilir.
Kullanılan Ürün ve Uygulama
Bu detay kapsamında önerilen ürün ailesi RectorSeal markasının Metacaulk serisidir. Metacaulk MC1000 ve Metacaulk 150+ (MC150+) yangın durdurucu mastikler, 3-1/4” (75 mm) çelik boru gibi metal penetrasyonların konstrüksiyonlu alçıpan duvarlardan geçtiği noktalarda, tesisat deliği boşluğunu güvenilir şekilde sızdırmaz kılmak üzere tasarlanmıştır. İntumesan karakterli bu mastikler, yangın sırasında ısı etkisiyle genleşerek boşlukları kapatmaya yardımcı olur ve duman/alev yayılımını sınırlayacak bir bariyer oluşturur.
W-L-7208 gibi bir uygulamada, seçilecek Metacaulk ürünü üreticisinin test edilmiş detayındaki tanımlara göre belirlenir. MC1000 ve MC150+ yangın durdurucu mastikler; düzgün yüzey hazırlığı, yeterli ankraj etkisi sağlayan yapışma, süreklilik arz eden kesintisiz uygulama ve uygun kürleşme süreleriyle birlikte kullanıldığında, sistemin F120 hedefini destekler. Bu detayda yangın durdurucu mastik kalınlığı 16 mm olarak verilmiştir; bu değer, boşluğun tamamında düzenli bir kesit oluşturacak şekilde korunmalıdır. Mastik tabakasındaki süreksizlikler, yetersiz kalınlıklar veya kirli/ıslak yüzeylere uygulama gibi hatalar performansı olumsuz etkiler.
RectorSeal çatısı altındaki diğer ürün adları, sahada tamamlayıcı veya alternatif kullanım senaryolarında yer bulabilir. Biostop 500+ ve FS900 gibi çözümler, belirli yüzey tipleri, montaj koşulları veya proje gereklilikleri doğrultusunda tercih edilebilir. FlameSafe FS 1900 ise üretici sistem tariflerine göre, farklı penetrasyon tiplerinde veya derz bitişlerinde kullanılabilen bir başka yangın durdurucu çözüm olarak öne çıkar. Ancak ürün seçimi daima üreticisinin test edilmiş detayındaki tarif edilen kombinasyonlara ve kurulum adımlarına sadık kalınarak yapılmalıdır; aynı boşluk içinde rastgele ürün karışımlarından kaçınılmalıdır.
Metacaulk mastikler; alçıpan yüzeylere, çelik boruya ve gerekmesi halinde uygun arka dolgu kalıp malzemelerine iyi aderans gösterecek şekilde tasarlanmıştır. Uygulama öncesi yüzeylerde toz, yağ ve serbest parçacık bulunmamalı; boşluğun geometrisi ölçülerek gerekli derinlikte mastik kesiti sağlanmalıdır. Nozul çapı, uygulama hızı ve tabancanın ilerleme açısı; sürekli bir hat ve hava boşluğu oluşmayacak biçimde ayarlanmalıdır. Islak yüzeylere uygulama, kürleşme tamamlanmadan hareket/ titreşim yüklemesi ve kalınlıkta düzensizlik gibi hatalardan kaçınılmalıdır.
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir. Projede F120 hedefini karşılamak için; konstrüksiyonlu alçıpan duvarın üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulması, tesisat deliği boşluğunun doğru hazırlanması ve 16 mm kalınlıkta Metacaulk yangın durdurucu mastik ile sürekliliğin sağlanması kritik önemdedir. Böylece, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’te öngörülen yangın bölmesi bütünlüğü ve duman sızdırmazlığı hedeflerine ulaşılmasına katkı verilir.
Bu Detay Neden Uygulanmalıdır?
-
Yangın Kompartıman Bütünlüğü ve Açık Kesit Yalıtımı: Mekanik hava kanallarını, boru demetlerini ve kablo tavalarını taşıyan strut profiller ile tijler kompartıman duvarlarını delip geçtiğinde ciddi bir yangın transfer köprüsüne dönüşür. Özellikle içi oyuk C ve H strut profillerin iç boşluğuna uygulanan 16 mm derinliğindeki mastik tıkacı, boru/baca etkisini tamamen keserek 2 saate kadar (F=1-2 Hr) tam yangın bariyeri bütünlüğü sağlar.
-
Ürüne Özel Montaj ve 45 Derece Açı Esnekliği: RectorSeal Metacaulk 1000 ve MC 150+ mastikleri, taşyününe gerek duymadan doğrudan uygulanır. Sistem; sismik çapraz destekler, rijit köşe takviyeleri veya 45 dereceye kadar açılı giren askı halatları ve tijlerde sızdırmazlık sertifikasına sahip nadir detaylardan biridir.
-
Akredite Standart ve İdare Onayı: UL W-L-7208 sistemi ANSI/UL 1479, ASTM E814 ve CAN/ULC S115 standartlarına göre test edilmiş tescilli bir çözümdür. Tesisat güzergahlarında alçıpanı kesen tüm askı elemanları için mekanik ve mimari proje müşavirleri, yapı denetim kuruluşları ve itfaiye mercileri tarafından ek bir mühendislik yargısına (EJ) gerek kalmaksızın doğrudan kabul görür.
Uygulanmamasının Sonuçları Ne Olur?
-
Yatay Yangın Yayılımı ve Profil İçi Duman Geçişi: Askı profillerinin ve tijlerin alçıpan geçişlerinde akredite yangın mastiği uygulanmadığı takdirde, C ve H strut profillerin açık kanalları doğrudan birer tahliye borusu gibi işlev görür. Alevler, akkor sıcaklık ve ölümcül toksik duman bu profil kanallarından ve anüler derzlerden geçerek komşu yangın zonlarına ve kaçış hollerine dakikalar içinde dolar.
-
Mevzuat İhlali ve Hukuki Yaptırımlar: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” gereğince, yangın kompartıman duvarlarından geçen tüm taşıyıcı, askı ve mekanik hatların, geçtikleri yapı bileşeninin yangın mukavemetine eşdeğer bir sistemle yalıtılması mecburidir. Askı geçişlerinde yapılan uygunsuz poliüretan köpük veya alçı dolguları; iskan ruhsatı ve itfaiye onay süreçlerinin durdurulmasına, yangın sigorta teminatlarının geçersiz kalmasına ve mekanik/sismik yüklenici aleyhine ağır cezai sorumluluklar doğmasına yol açar.
Detay İçeriği Ürünler & Alternatifleri

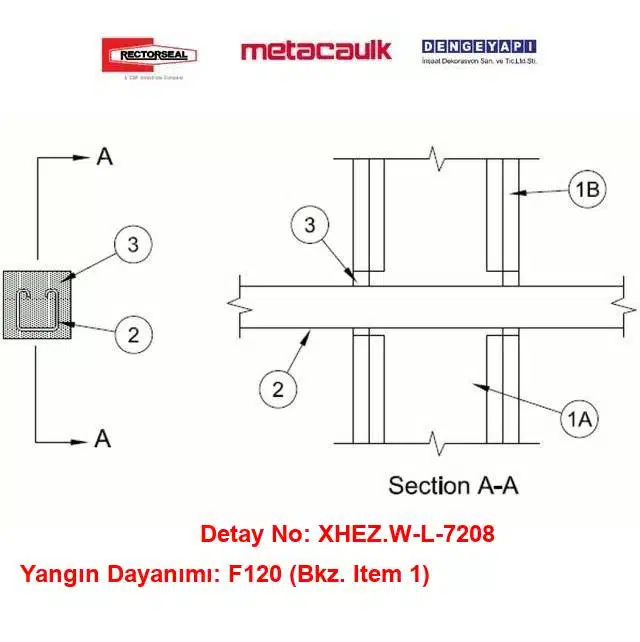

Alçıpan Duvar 3-1/4 inç Çelik Hava Kanalı Yangın Durdurucu — Teknik Bileşenler
1) Duvar
F60 veya F120 yangın dayanımlı Konstrüksiyonlu Alçıpan Duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Bu sistemde Yangın Durdurucu Sistemin Yangın Dayanımı, monte edildiği duvarın yangın dayanımı ile aynıdır. Aşağıdaki yapım özelliklerini içerir:
1A) Dikmeler
Duvar taşıyıcıları ahşap dikme veya çelik C kanal dikme olabilir. Ahşap dikmeler: 51 x 102 mm kesitli, maksimum 406 mm aks aralığıyla. Çelik dikmeler: minimum 64 mm genişlikte, maksimum 610 mm aks aralığıyla.
1B) Alçıpan
Üreticisinin test edilmiş detayındaki tariflenen şekilde bir veya iki kat alçıpan. Tesisat Deliğinin maksimum çapı 86 mm’dir. Dikdörtgen Tesisat Deliği için maksimum alan 106 cm² ve maksimum boyut 127 mm’dir.
2) Geçiş Yapan Tesisatlar (Askı/Taşıyıcı Elemanlar)
Yangın Durdurucu Sistem içinde bir adet metal strut kanalı, çelik kablo veya dişli tij/köşebent bulunur. Tesisat Deliği Boşluğu minimum 3 mm ve maksimum 22 mm olmalıdır. Askı/taşıyıcı eleman, duvarın her iki tarafında rijit olarak desteklenmelidir. Düşeye göre en fazla 45° açı ile yerleştirilebilir. Aşağıdaki tip ve boyutlar kullanılabilir:
2A) Çelik Strut Kanal
Maksimum 40 x 40 mm ebatlı kanal strut; minimum 2.7 mm kalınlıkta galvanizli veya boyalı çelikten.
2B) H Tipi Çelik Strut
Maksimum 80 x 40 mm ebatlı H strut; minimum 2.7 mm kalınlıkta galvanizli veya boyalı çelikten.
2C) Çelik Kablo
Maksimum 9.5 mm çapında, kılıfsız galvanizli çelik kablo.
2D) Dişli Tij
Maksimum 16 mm çapında, galvanizli çelik dişli tij.
2E) Çelik Köşebent
Maksimum 51 x 51 mm ebatlı ve minimum 2.7 mm kalınlıkta, galvanizli veya boyalı çelik köşebent.
3) Yangın Durdurucu Malzeme — Yangın Durdurucu Mastik
Minimum 16 mm kalınlıkta Yangın Durdurucu Malzeme, Tesisat Deliği Boşluğu içine ve strut kanallarının içine, duvarın her iki yüzeyiyle sıfır (flush) olacak şekilde uygulanır. Uygun ürünler: RECTORSEAL — Metacaulk 1000, Metacaulk MC 150+, Biostop 500+, Biostop BF 150+, FlameSafe FS900+ veya FlameSafe FS 1900.
Detay Açıklaması
Bu yangın durdurucu sistem, konstrüksiyonlu alçıpan duvarların güvenliğini artırmak için tasarlanmıştır. Sistemde kullanılan yangın durdurucu mastik, geçiş yapan tesisatların etrafındaki boşluğa uygulanarak, yangın anında duman ve ateşin yayılmasını engeller. Metal strut kanalları, çelik kablolar ve dişli tijler gibi askı/taşıyıcı elemanların geçişleri için geliştirilmiş bu sistem, özellikle F60 veya F120 yangın dayanımına sahiptir. Yangın durdurucu sistem, endüstriyel tesisler, hastaneler, alışveriş merkezleri ve veri merkezleri gibi çeşitli yapılar için uygundur.
Yangın durdurucu sistemin uygulanmaması durumunda, yangın anında duman ve ateşin yayılması büyük riskler oluşturabilir. Yangın bölmelerinin dayanıklılığının sağlanması, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun olmalıdır. Bu sistem, test edilmiş ve belgelenmiş bir çözüm olarak, yapıların yangın güvenliğini artırmakta ve yangın risklerini minimize etmektedir. Yangın durdurucu sistemlerin uygulanması, hem maliyetleri azaltmakta hem de yangın sonrası oluşabilecek zararın önüne geçmektedir.
Mekanik Askı ve Strut Geçişlerinde Tavizsiz Yangın Güvenliği: UL W-L-7208 Çözümleri
Modern ticari binalar, veri merkezleri, hastaneler ve endüstriyel tesislerde hava kanalları, borulama ve elektrik hatları kilometrelerce uzanan çelik askı tijleri, C/H strut profilleri ve sismik çapraz halatlar ile taşınır. Yangın kompartıman duvarı işlevi gören hafif alçıpan bölmelerden geçen bu taşıyıcı elemanlar, yangın esnasında hem iletken gövdeleri hem de profil içi boşlukları nedeniyle ciddi alev ve zehirli duman transferi riski barındırır. Bu noktalarda güvenliği sağlamak; açık kanal profillerinin içini mühürleyen ve 45 dereceye varan sismik montaj açılarını tolere eden akredite yangın durdurucu sistemleri zorunlu kılar.
Denge Yapı güvencesiyle sunulan RectorSeal UL W-L-7208 sistem detayı, alçıpan bölme duvarlardan geçen taşıyıcı strut profiller, dişli tijler, köşebentler ve çelik halatlarda 2 saate kadar tam yangın ve duman sızdırmazlığı sunar. Taşyünü dolgusu gerektirmeyen pratik uygulama adımlarıyla RectorSeal Metacaulk 1000 ve Metacaulk MC 150+ yangın durdurucu mastikleri, profil dışındaki anüler boşluğu ve açık strut kesitlerinin içini kusursuz şekilde kilitler. Duvara dik ve 45 dereceye kadar açılı geçişlere uyumlu yapısıyla şantiyede montaj esnekliği kazandıran bu UL sertifikalı çözüm, projelerinizde hem denetim süreçlerini kolaylaştırır hem de mekanik tesisat taşıyıcı hatlarında tavizsiz bir yangın güvenliği standardı oluşturur.
Sık Sorulan Sorular
W-L-7208 hangi boru cins ve çaplarında geçerlidir?
W-L-7208 detayı, konstrüksiyonlu alçıpan duvardan geçen çelik boru geçişi için tasarlanmıştır. Bu sayfada tariflenen kurulum 3-1/4” (75 mm) çaplı çelik boru için geçerlidir. Farklı boru çapları veya farklı boru malzemeleri (ör. bakır, dökme demir, PVC) için üreticisinin test edilmiş detayına başvurulmalı ve sadece uygun görülen kombinasyonlar uygulanmalıdır.
Bu detayda yangın durdurucu mastik kaç mm kalınlıkta uygulanmalıdır?
Bu detayda yangın durdurucu mastik 16 mm kalınlıkta uygulanmalıdır. Mastik, tesisat deliği boşluğunu tüm çevresi boyunca sürekli ve kesintisiz şekilde doldurmalı, duvar yüzeyiyle iyi aderans sağlamalı ve üreticinin yüzey hazırlığı, sıcaklık, kürleşme ve minimum derinlik talimatlarına uyularak tatbik edilmelidir.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 için: Konstrüksiyonlu alçıpan duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. 3-1/4” (75 mm) çelik boru çevresindeki tesisat deliği boşluğu uygun biçimde hazırlanmalı, yangın durdurucu mastik 16 mm kalınlıkta ve süreklilikte uygulanmalı, kullanılan ürünler Metacaulk MC1000/MC150+ gibi testte geçen tipte olmalı ve UL tarafından test edilen kurulum talimatlarına eksiksiz uyulmalıdır.
Bu detayda hangi ürünler kullanılmalıdır?
Detayda RectorSeal markasının Metacaulk ailesinden ürünler kullanılır: MC1000, MC150+, ayrıca sistem gereksinimine göre Biostop 500+, FS900 ve FlameSafe FS 1900. Hangi ürünün nerede ve nasıl kullanılacağı üreticisinin test edilmiş detayındaki tariflerine göre belirlenmeli, farklı ürünleri aynı boşlukta karıştırmadan uygulama yapılmalıdır.
Bu detay hangi yapı elemanında kullanılabilir?
Bu detay, konstrüksiyonlu alçıpan duvar uygulamalarında çelik boru geçişleri için tasarlanmıştır. Duvar, hedeflenen yangın dayanımını sağlayacak şekilde (örneğin F120) üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulmalı, profil, alçıpan sayısı/kalınlığı ve dolgu bileşenleri uygun seçilmelidir. Betonarme döşeme veya farklı duvar tipleri için ayrı detaylara başvurulmalıdır.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun mu?
Sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir. Yönetmelikte istenen yangın bölmesi bütünlüğü ve duman sızdırmazlığı hedeflerine ulaşmak için, testte tariflenen malzemeler ve kalınlıklar aynen uygulanmalıdır. Proje özelinde onay mercilerinin şartnameleri ve denetim kayıtları ayrıca sağlanmalıdır.
W-L-7208 kodu ne anlama geliyor?
W-L-7208, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Hava Kanalı. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
