Alçıpan Duvardan Geçen 10 inç Çelik Havalandırma Kanalı F120 MC1200 / MC150+ Yangın Durdurucu Detayı W-L-7229
Konstrüksiyonlu alçıpan duvarda 250 mm ve daha küçük galvanizli çelik hava kanalı geçişleri için F120 yangın durdurucu sistem. Geçiş, Metacaulk yangın durdurucu mastikle kapatılır.
Detay Bilgileri
Sistem Hakkında
W-L-7229, Konstrüksiyonlu Alçıpan Duvar üzerinden geçen 250 mm (10″) çelik boru uygulamalarında yangın ve duman sızdırmazlığını sağlamak üzere geliştirilen bir yangın durdurucu sistem detayını ifade eder. Bu detayın temel amacı, boru-duvar arasındaki tesisat deliği boşluğunda bütünlüğü sağlayarak yangının ve dumanın katlar veya kompartımanlar arasında yayılmasını engellemektir. Ofis binaları, hastaneler, alışveriş merkezleri ve eğitim yapıları gibi yoğun kullanım alanlarında bu tür çözümler kritik öneme sahiptir. Yangın anında dumanın ilk yayılımı can güvenliği açısından en büyük riski oluşturduğundan, sızdırmazlığın doğru malzeme ve doğru detayla sağlanması hayati bir gerekliliktir.
Bu detayda, Metacaulk marka yangın durdurucu mastik, tesisat deliği boşluğu içerisine uygulanır ve duvarın her iki yüzeyiyle sıfırda olacak şekilde en az 13 mm kalınlıkta yerleştirilir. Doğru yüzey hazırlığı (temiz, kuru ve yağdan arındırılmış yüzeyler), uygun kartuş/kovan kullanımı ve kesintisiz uygulama performansın anahtarıdır. Montaj, üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle yapılmalıdır. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır; dolayısıyla Konstrüksiyonlu Alçıpan Duvarın tasarımına, malzeme kalitesine ve montaj doğruluğuna özen gösterilmelidir.
Standart ve belgelendirme açısından, bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. UL (UnderWriters Lab.) Tarafından Test Edilmiştir. Bu test rejimi; alev, ısı ve basınç altında sızdırmazlık performansını doğrular ve sahada beklenen yangın senaryolarına uygun güvenlik seviyesi sağlar. Metacaulk MC1200, MC150+, MC1000, MC350i, Biostop 500+ ve FlameSafe FS1900 gibi ürünler, üretici talimatlarına uygun seçilerek ve uygulanarak bu detayda hedeflenen performansa ulaşılmasına yardımcı olur. Böylece duman ve alev geçişi önlenir, yapı ve kullanıcı güvenliği üst seviyeye taşınır.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik çerçevesinde, bölmeli yapı elemanlarının bütünlüğünün korunması bir zorunluluktur. W-L-7229 kapsamındaki uygulama prensipleri, bu yönetmelikte öngörülen kompartımanlama mantığıyla uyumludur ve doğru malzeme ile doğru kalınlıkta uygulandığında F120 hedefini karşılamaya yönelik etkili bir çözümdür. Sahada en sık rastlanan hatalar; mastik kalınlığının eksik bırakılması, yalnızca tek yüzeye uygulama yapılması, yüzeylerin yeterince temizlenmemesi ve test edilmemiş ürünlerin kullanılmasıdır. Denge Yapı, doğru ürün seçimi, detay doğrulaması ve uygulama denetimi konularında teknik destek sunarak tasarım ve uygulama ekiplerinin güvenli ve yönetmeliğe uygun çözümler üretmesine yardımcı olur.
Kullanılan Ürün ve Uygulama
RectorSeal tarafından üretilen Metacaulk marka yangın durdurucu mastikler; Konstrüksiyonlu Alçıpan Duvar gibi bölücü elemanlardan geçen çelik boruların tesisat deliği çevresinde duman ve alev sızdırmazlığını sağlamak üzere tasarlanmıştır. W-L-7229 detayında tariflenen 250 mm (10″) çelik boru geçişleri için, Metacaulk ailesinden MC1200, MC150+, MC1000, MC350i, Biostop 500+ ve FlameSafe FS1900 gibi ürünler, sahada farklı uygulama ihtiyaçlarına cevap verecek performans ve işlenebilirlik sunar. Uygulamanın esası; mastiklerin boşluk içerisine kesintisiz olarak doldurulması ve duvarın her iki yüzünde sıfırla biten en az 13 mm kalınlıkta bir yangın durdurucu tabaka oluşturulmasıdır.
Metacaulk MC1200 ve MC150+ gibi ürünler, yüksek yapışma ve dayanıklılık özellikleriyle, boru-duvar arayüzünde sürekli bir bariyer meydana getirir. Doğru viskozite, çatlak köprüleme ve kenar ıslatma performansı; uygulama sonrası derz bütünlüğünün korunmasına yardımcı olur. MC1000 ve MC350i; farklı iklim koşulları, yüzey türleri ve iş programları için uygun alternatifler sağlar. Biostop 500+ ve FlameSafe FS1900 ise üretici portföyünde yer alan, değişen uygulama senaryolarında sızdırmazlık ve dayanıklılık beklentilerini karşılamayı hedefleyen seçeneklerdir. Tüm bu ürünler, üretici teknik dokümanlarında tanımlandığı şekilde kullanılmalı ve kürlenme sürelerine hassasiyetle uyulmalıdır.
Uygulama sırasında yüzey hazırlığı belirleyicidir: Yüzeylerin toz, yağ ve gevşek parçalardan arındırılması; mastiklerin duvar ve boru yüzeyine homojen şekilde temasını ve sürekli bir bariyer oluşturmasını sağlar. Kartuş veya kovadan uygulanan ürün, kesintisiz bir hat boyunca boşluğu tamamen doldurmalı; her iki yüzeyde 13 mm kalınlık korunmalıdır. Bu yaklaşım, duman ve alev sızdırmazlığının yanı sıra akustik konforun iyileştirilmesine de katkıda bulunabilir. Ürün seçimi ve metraj planlamasında, detayın gerektirdiği kalınlık ve sarfiyat değerleri dikkate alınmalıdır.
Metacaulk yangın durdurucu mastikler, ASTM E814 ve UL 1479 standartlarına uygun çözümler üretmek üzere geliştirilmiştir. Doğru ürün-doğru detay eşleştirmesi ile W-L-7229 gibi uygulamalarda F120 hedefini destekleyen güvenilir bir performans elde edilir. Denge Yapı, sahada karşılaşılan özel ihtiyaçlar için ürün seçimi, detay doğrulaması ve uygulama danışmanlığı hizmetleri sunar. Böylece projeler, hem uluslararası test standartlarına uygunluk hem de Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’in gereklilikleri açısından güçlü bir güvenlik zeminine kavuşur.
Bu Detay Neden Uygulanmalıdır?
-
Yangın Kompartıman Bütünlüğü ve Termal Performans: 2 saatlik alçıpan duvarlarda sağladığı 1 saatlik T derecesi (T=1 Hr) ile metal kanal gövdesi üzerinden komşu yangın zonuna iletilebilecek yüzey sıcaklık artışını güvenli sınırlar içinde tutar; F=2 Saat boyunca kompartıman sınırını alev ve duman geçişine karşı kilitler.
-
Ürüne Özel Montaj ve Yalın İşçilik Avantajı: Taşyünü dolgusu ve ilave mekanik tespit köşebentleri gerektirmeyen bu detay, yalnızca 13 mm derinliğinde Metacaulk mastik dolgusu ile tamamlanır. 0 mm noktasal temas (point contact) toleransı sayesinde şantiyedeki eksantrik montaj kaçıklıklarında alçıpanı kırma veya genişletme zahmetini ortadan kaldırır; 9,5 mm’lik taç mastik kordonu ile hızlı, hatasız ve firesiz montaj sağlar.
-
Akredite Standart ve İdare Onayı: UL W-L-7229 sistemi ANSI/UL 1479, ASTM E814 ve CAN/ULC S115 normlarına göre doğrudan test edilmiş resmi bir detaydır. SMACNA standartlarına uygun spiral kanallarda mekanik proje müşavirleri, yapı denetim kuruluşları ve itfaiye mercileri tarafından ek bir mühendislik yorumuna (EJ) gerek kalmaksızın şantiyede doğrudan kabul görür.
Uygulanmamasının Sonuçları Ne Olur?
-
Yatay/Dikey Yangın ve Toksik Duman Yayılımı: Spiral dikişli çelik kanalların yangın esnasında aşırı ısınıp genleşmesi, yangın durdurucu mastiği bulunmayan alçıpan kenarlarında hızla kenar çatlamalarına ve dökülmelere yol açar. Bu açık alanlar şömine bacası etkisi oluşturarak alevlerin, aşırı sıcaklığın ve öldürücü toksik dumanın yangın zonunu aşarak komşu odalara ve kaçış koridorlarına saniyeler içinde yayılmasına sebep olur.
-
Mevzuat İhlali ve Hukuki Yaptırımlar: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” hükümleri gereğince kompartıman sınırlarını delen mekanik havalandırma kanallarının, geçtikleri yapı bileşeninin yangın mukavemetine eşdeğer bir sistemle yalıtılması kanuni zorunluluktur. Standartsız yapılan dolgular iskan ruhsatı ve itfaiye onay süreçlerinin durdurulmasına, yangın sigorta teminatlarının geçersiz kalmasına ve mekanik yüklenici ile yapı yönetimi aleyhine ağır cezai sorumluluklar doğmasına yol açar.
Detay İçeriği Ürünler & Alternatifleri
Alçıpan Duvar 10 inç Çelik Havalandırma Kanalı Yangın Durdurucu — Teknik Bileşenler

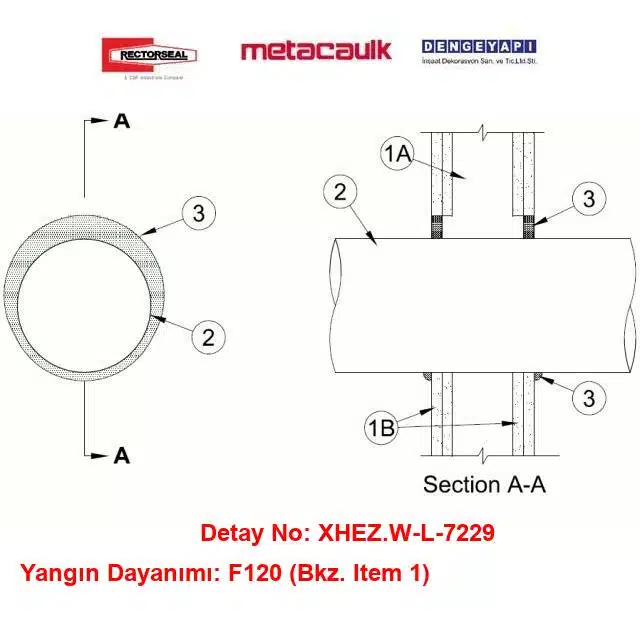

1) Duvar
F60 veya F120 yangın dayanımlı Konstrüksiyonlu Alçıpan Duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır.
1A) Dikmeler
Duvar karkası ahşap veya çelik dikmelerden oluşabilir. Ahşap dikmeler: 50 × 100 mm kesitli, eksenler arası 400 mm. Çelik dikmeler: minimum 90 mm genişlikte, eksenler arası en fazla 600 mm.
1B) Alçıpan
Kalınlık, tip, katman sayısı ve bağlantı elemanları üreticisinin test edilmiş detayındaki tariflenen şekilde olacaktır. Tesisat Deliği çapı, çelik hava kanalının dış çapından en fazla 25 mm büyük olabilir. Maksimum Tesisat Deliği çapı 275 mm.
2) Kanal
Galvanizli çelik hava kanalı; 250 mm çap (veya daha küçük), spiral kenetli veya uzun dikişli, en az 0,40 mm et kalınlığında olacaktır. Kanal imalatı ve takviyeleri SMACNA inşaat standartlarına uygun olmalıdır. Tesisat Deliği Boşluğu, kanal ile delik çevresi arasında minimum 0 mm (noktasal temas) ile maksimum 25 mm arasında olacaktır. Kanal, duvarın her iki tarafında rijit şekilde askılanmalıdır.
3) Yangın Durdurucu Malzeme — Yangın Durdurucu Mastik
Boşluk içerisine, duvarın her iki yüzeyiyle sıfırda olacak şekilde en az 13 mm kalınlıkta yangın durdurucu mastik uygulanacaktır. Noktasal temas bulunan bölgelerde, her iki tarafta çelik hava kanalı/alçıpan arayüzüne en az 10 mm çapında sürekli mastik kordonu çekilecektir. Uygun ürünler: RECTORSEAL — Metacaulk 1200 Caulk Grade, Metacaulk 150+, Metacaulk 1000, Metacaulk 350i, Biostop 750, Biostop BF 150+, Biostop 500+, Biostop 350i, FlameSafe FS1900.
Detay Açıklaması
Konstrüksiyonlu alçıpan duvarda galvanizli çelik hava kanalı geçişleri için kullanılan yangın durdurucu sistemler, yangın anında duman ve alev sızdırmazlığı sağlamakta kritik bir rol oynamaktadır. Bu sistem, ofisler, hastaneler, alışveriş merkezleri ve eğitim yapıları gibi pek çok alanda etkin bir şekilde kullanılmaktadır. Yangın durdurucu mastik, boşluk içerisine uygulanarak, duvarın her iki yüzeyiyle sıfırda olacak şekilde en az 13 mm kalınlıkta yerleştirilmelidir. Bu sayede yangın sırasında hem duman hem de alevin geçişi engellenmiş olur.
Yangın durdurucu sistemlerin uygulanmaması, yangın anında büyük riskler taşıyabilir ve bu durum can kaybı ile mal kaybına neden olabilir. Dolayısıyla, bu sistemlerin kullanımı, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’te belirtilen yangın güvenliği standartlarına uygun bir çözüm sunmaktadır. Ayrıca, bu sistemler test edilmiş ve sertifikalandırılmıştır, bu nedenle güvenilir bir seçenek olarak öne çıkmaktadır.
Spiral Havalandırma Kanallarında Yalın Yangın Yalıtımı: Alçıpan Duvarlarda UL W-L-7229 Çözümleri
Modern ofis kompleksleri, oteller, hastaneler ve konut projelerinde mekanik taze hava ve egzost hatları sıklıkla spiral sarımlı dairesel galvaniz kanallar üzerinden sevk edilir. Yangın kompartıman duvarı işlevi gören alçıpan bölmelerden geçen 10 inç (254 mm) çapa kadar spiral kanallar, yangın esnasındaki termal yükler ve titreşimler nedeniyle alçı çekirdeğinde çatlama ve duman sızıntısı riski üretir. Bu hafif duvar geçişlerinde kompartıman bütünlüğünü korumak; taşyünü veya köşebent işçiliklerini ortadan kaldıran, montaj hızını artıran ve akredite testlerle doğrulanmış pratik yangın durdurucu detayları zorunlu kılar.
Denge Yapı güvencesiyle sunulan RectorSeal UL W-L-7229 sistem detayı, ahşap veya çelik dikmeli alçıpan duvarlardan geçen 10 inç spiral çelik hava kanallarında 2 saate kadar tam yangın ve duman sızdırmazlığı sağlar. Taşyünü arka dolguya veya tespit köşebentine ihtiyaç duymadan doğrudan uygulanan RectorSeal Metacaulk 1000, Metacaulk MC 150+, 350i veya 1200 Caulk Grade mastikleri, üstün yapışma ve intümesan genleşme kabiliyetiyle açıklıkları eksiksiz mühürler. Sıfır temas toleransı ve 9,5 mm’lik taç mastik kordonuyla eksantrik montaj kolaylığı sağlayan bu UL sertifikalı çözüm, projelerinizde hem denetim süreçlerini kolaylaştırır hem de mekanik hatlarda en yüksek güvenlik standardını tesis eder.
Sık Sorulan Sorular
W-L-7229 hangi boru cins ve çaplarında geçerlidir?
W-L-7229, Konstrüksiyonlu Alçıpan Duvar üzerinden geçen 250 mm (10 inç ) çelik boru uygulamaları için öngörülmüştür. Sistem, üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Daha büyük çaplar, farklı boru malzemeleri veya başka geçiş tipleri için aynı ürün ailesinin ilgili diğer test detayları incelenmeli ve buna göre çözüm belirlenmelidir.
Bu detayda kaç mm yangın durdurucu mastik uygulanmalıdır?
Yangın durdurucu mastik, tesisat deliği boşluğu içerisine uygulanmalı ve duvarın her iki yüzeyiyle sıfırda olacak şekilde en az 13 mm kalınlıkta yerleştirilmelidir. Bu uygulama, duman ve alev sızdırmazlığını sağlar. Yüzeyler temiz, kuru ve yağsız olmalı; mastik üretici talimatlarına uygun olarak kesintisiz ve boşluk bırakmadan uygulanmalıdır. Uygulama sonrası kürlenme sürelerine uyulması performans için kritiktir.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 dayanımı için Konstrüksiyonlu Alçıpan Duvar ve yangın durdurucu sistem, üreticisinin test edilmiş detayındaki tariflenen şekilde monte edilmelidir. Tesisat deliği boşluğu uygun şekilde hazırlanmalı, Metacaulk marka mastik boşluğu doldurarak her iki yüz ile sıfırda en az 13 mm kalınlıkta uygulanmalıdır. Uygun ürün seçimi (MC1200, MC150+ vb.) ve yüzey hazırlığı sağlanmalı; montaj sonrası kürlenme talimatlarına uyulmalıdır.
Bu detay hangi yapı elemanında kullanılabilir?
Detay, Konstrüksiyonlu Alçıpan Duvar uygulamalarında kullanılmak üzere tasarlanmıştır. Duvar, üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Yangın durdurucu sistemin yangın dayanımı, monte edildiği duvarın yangın dayanımı ile aynıdır. Bu nedenle, duvar performansı ve doğru montaj yaklaşımı, sistem bütünlüğü açısından kritik öneme sahiptir.
Bu detayda hangi ürünler kullanılabilir?
RectorSeal üretimi Metacaulk marka yangın durdurucu mastikler kullanılabilir. Uygun ürünler arasında MC1200, MC150+, MC1000, MC350i, Biostop 500+ ve FlameSafe FS1900 bulunur. Seçim, duvar koşulları, istenen dayanım ve uygulama gereksinimlerine göre yapılmalıdır. Tüm ürünler üretici talimatlarına uygun şekilde uygulanmalı ve kürlenme sürelerine dikkat edilmelidir.
Bu detay hangi test laboratuvarında ve hangi standartlara göre test edilmiştir?
Detay, UL (Underwriters Laboratories) tarafından ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmiştir. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. UL (UnderWriters Lab.) Tarafından Test Edilmiştir. Bu sayede, duman ve alev sızdırmazlığı gereksinimlerini karşılayan güvenilir bir çözüm sunar.
W-L-7229 kodu ne anlama geliyor?
W-L-7229, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Hava Kanalı. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
