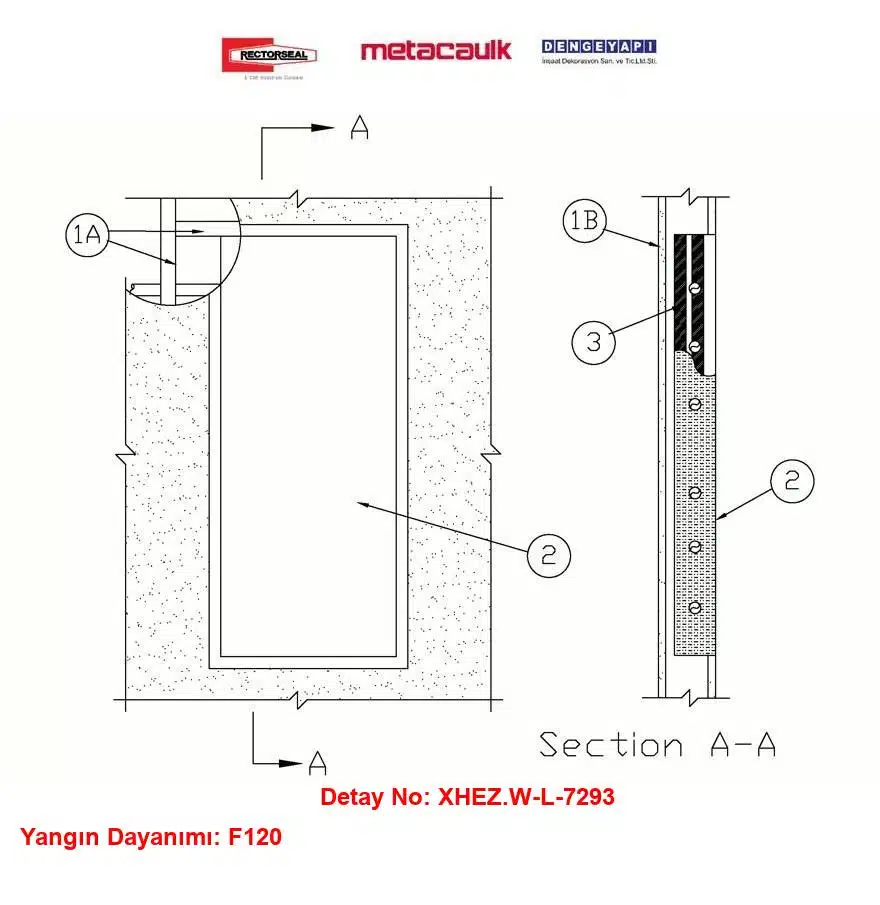

Alçıpan Duvara Montajlı Medikal Gaz Panosu F120 Yangın Durdurucu Detayı W-L-7293
Konstrüksiyonlu alçıpan duvarda tıbbi gaz vana kutusu ve içinden geçen boru/EMT geçişleri için F120 yangın durdurucu detay. Uygulamada Metacaulk Firestop Joint Strip ve yangın durdurucu mastik kullanılır.
Detay Bilgileri
Sistem Hakkında
W-L-7293 yangın durdurucu detayı, Konstrüksiyonlu Alçıpan Duvar üzerinden geçen 25 mm (1”) Elektrik Metal Borusu (EMT) konduitlerin yangın ve duman sızdırmazlığını sağlamak üzere geliştirilmiş, sahada uygulanabilir ve denetlenebilir bir çözümdür. Sistem; MC Yangın Durdurucu Sargı (Metacaulk Firestop Joint Strip), Metacaulk MC150+ ve Metacaulk Fire Rated Putty gibi bileşenlerin doğru kalınlık ve yerleşimde uygulanmasına dayanır. Özellikle hastanelerde tıbbi gaz vana kutularının bulunduğu bölümlerde, kutu içi açıklıkların 25 mm derinliğinde dolgu ile kapatılması, yangının ve sıcak dumanın kompartımanlar arası yayılımını önlemede kritik önemdedir.
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir. Bu çerçevede, hem alev geçişine karşı bariyer oluşturması hem de yangın anında genleşerek konduitin etrafındaki Tesisat Deliği Boşluğu’nu kapatması esastır. Seçilen intumesan sargının 1,5 mm kalınlıkta ve kesintisiz uygulanması, ek yerlerinin bindirmeyle kapatılması ve mastik/putty ile bütünleşik bir sızdırmazlık elde edilmesi, performansın sürekliliğini sağlar. İmalatın test detayında tariflendiği gibi yapılması; ürün tipi, kalınlık, yerleşim ve derz bitişlerinin doğruluğu bakımından belirleyicidir.
Uygulamada izlenmesi gereken ana adımlar; yüzey hazırlığı, ölçülendirme, intumesan sargının doğru gerginlikte ve boşluksuz sarılması, kutu içindeki açık uçlara 25 mm derinlikte yangın durdurucu mastik veya putty uygulanması ve son kontrol aşamalarından oluşur. Özellikle alçıpan yüzeylere ve metal yüzeylere uygulanacak malzemelerin yüzey tozundan arındırılmış, kuru ve temiz olması yapışma performansını artırır. Derz uçlarında süreksizlik, sargı içinde boşluk ve mastik derinliğinin eksik bırakılması gibi hatalar sistemin etkinliğini azaltır.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik, tesisat geçişlerinde duman ve alev sızdırmazlığının sağlanmasını ve yangının kompartımanlar arasında yayılımının engellenmesini zorunlu kılar. Bu detay, söz konusu gerekliliklerle uyumlu şekilde kurgulanmıştır. Kritik sağlık yapılarında (örneğin hastanelerde), tıbbi gaz vana kutularına komşu tesisat geçişlerinin doğru ürün, doğru kalınlık ve uygun işçilikle kapatılması, hem hasta güvenliği hem de operasyon sürekliliği için vazgeçilmezdir. Uygulama sonrasında, görsel kontrol ve kayıt altına alma süreçleri, süreklilik için tavsiye edilir.
Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır. Bu kapsamda, F120 performansı hedefleniyorsa, duvarın F120 gerekliliklerini karşılayacak şekilde imal edilmesi, sistem bileşenlerinin 1,5 mm (intumesan sargı) ve 25 mm (kutu içindeki açık uçlarda mastik/putty) kalınlıklarında eksiksiz tatbik edilmesi gerekir. Üreticinin test edilmiş detayında belirtildiği gibi malzeme seçimi ve uygulama sırası korunmalı, sahadaki toleranslar bu çerçeveyi aşmamalıdır.
Özetle, W-L-7293 detayı; Metacaulk çözümlerinin birlikte kullanımıyla, 25 mm (1”) EMT konduit geçişlerinde güvenilir, düzenleyici gerekliliklerle uyumlu ve denetim kolaylığı sağlayan bir yangın durdurma yaklaşımı sunar. Doğru ürün, doğru kalınlık ve doğru uygulama üçlüsü, yangın anında can ve mal güvenliği açısından fark yaratır.
Kullanılan Ürün ve Uygulama
Bu detayda kullanılan ürün ailesi, RectorSeal’in Metacaulk markalı pasif yangın durdurucu çözümleridir. Çözümün çekirdeğini, MC Yangın Durdurucu Sargı (Metacaulk Firestop Joint Strip) ve Metacaulk mastik/putty bileşenleri oluşturur. 25 mm (1”) Elektrik Metal Borusu (EMT) konduitlerin Konstrüksiyonlu Alçıpan Duvarı geçişinde, intumesan sargı ve mastik/putty birlikte çalışarak yangın ve duman sızdırmazlığını sağlar. Sargı, ısı etkisiyle genleşerek konduitin etrafındaki Tesisat Deliği Boşluğu’nu kapatır; mastik ve/veya putty ise boşlukları doldurup bütünleşik bir bariyer oluşturarak duman sızdırmazlığını destekler.
MC Yangın Durdurucu Sargı (Metacaulk Firestop Joint Strip) bu detayda 1,5 mm kalınlıkta uygulanır. İnce yapısına rağmen yangın anında yüksek genleşme davranışı gösteren intumesan tabakası sayesinde, konduitin etrafında güvenilir bir sızdırmazlık bileziği oluşturur. Şerit form faktörü; köşe, kenar ve erişimi sınırlı alanlarda pratik uygulama imkânı sunar. Süreklilik, bindirme ve boşluksuz sarım; performansın kritik belirleyicileridir. Uygulamada doğru gerginlik ve eklerin dikkatle kapatılması tavsiye edilir.
Metacaulk MC150+ yangın durdurucu mastik, duvar-kutu sınırları ve tesisat geçişlerinde arayüz sızdırmazlığını güçlendirmek için kullanılır. Su bazlı/intumesan karakterde formülasyonlar, alçıpan ve metal yüzeylere yüksek yapışma sağlarken işçilik verimliliğini artırır. Mastiklerin uygulanacağı yüzeylerin temiz ve kuru olması, derz içine yeterli derinlikte malzeme yerleştirilmesi ve yüzey bitişinin düzgün yapılması önemlidir. Bu detayda, tıbbi gaz vana kutusu gibi kutu içindeki açık uçlara 25 mm derinlikte Metacaulk MC150+ veya Metacaulk Fire Rated Putty uygulanması, sızdırmazlık sürekliliğinin sağlanması açısından öne çıkar.
Metacaulk Fire Rated Putty, kalıplama ve yeniden şekillendirme kolaylığı sunan hamur formunda bir yangın durdurucu malzemedir. Kutu içi açıklıkların, priz-kutu çevrelerinin ve düzensiz boşlukların hızlı ve etkili biçimde kapatılmasına yardımcı olur. Putty’nin yapışkan ve yeniden işlenebilir karakteri, şantiye koşullarında boyut toleranslarını yönetmeyi kolaylaştırır. MC350i veya MC1000 gibi Metacaulk ailesindeki diğer formülasyonlar ise, proje şartlarına göre farklı viskozite, yüzey uyumu ve çevresel koşullara dayanım gibi avantajlar sağlayabilir. Böylece tasarımcı ve uygulayıcı, malzeme seçiminde performans-hedef uyumunu optimize edebilir.
Uygulama pratiğinde önerilen yaklaşım; yüzey hazırlığının titizlikle tamamlanması, MC Yangın Durdurucu Sargı’nın 1,5 mm kalınlıkta ve boşluksuz sarılması, kutu içi açık uçlarda 25 mm derinliğin mastik veya putty ile eksiksiz doldurulması ve son kontrolün yapılarak süreksizliklerin giderilmesidir. Ürünler, ASTM E814 ve UL 1479 standartlarına göre test edilmiş sistemler içerisinde değerlendirilmelidir. Doğru malzeme seçimi, kalınlık ve yerleşim; Yönetmelik gereklilikleriyle uyumlu, denetlenebilir ve sürdürülebilir bir yangın bariyeri elde etmenin anahtarıdır. Metacaulk ailesi bu detayda, güvenilir performansı pratik uygulama kolaylığı ile birleştirerek, 25 mm (1”) EMT konduit geçişlerinde F120 hedefini karşılamaya yardımcı olur.
Bu Detay Neden Uygulanmalıdır?
-
Yangın Kompartıman Bütünlüğü ve Tam Eşit T-Derecesi (T=2 Hr / F120): Hastane ameliyathaneleri, yoğun bakım ve hasta odalarında yangın kompartıman duvarına gömülen maks. 914 mm yüksekliğindeki metal medikal gaz panoları duvarda geniş bir termal köprü oluşturur. UL W-L-7293 detayı, 2 saatlik alçıpan duvarda F derecesine tam eşit T=2 Saat termal yalıtım performansı sağlar. Kutu arkasına ve yanlarına uygulanan Metacaulk Firestop Joint Strip ile 3 dikme boşluğunu dolduran R13 mineral yalıtım, kutu sacının akkorlaşmasını ve arka yüzde sıcaklık artışını kesin olarak engeller.
-
Ürüne Özel Montaj ve Çoklu Boru Girişi Koruması: Panonun her iki yanından giren 12 veya daha fazla medikal gaz borusunun (oksijen, vakum, azot protoksit vb.) yarattığı delikler yangın anında alev sızıntısı riski taşır. Şeritlerin üzerini saran FSK bant ve kutu içindeki boru ağızlarına uygulanan 13 mm’lik Metacaulk 1000/150+/Putty sızdırmazlık tıkacı, boru içlerinden ve yan çeperlerden komşu zonlara zehirli gaz transferini tamamen bloke eder.
-
Akredite Standart ve İdare Onayı: UL W-L-7293 sistemi ANSI/UL 1479, ASTM E814 ve CAN/ULC S115 normlarına göre bağımsız laboratuvarca test edilmiş tescilli bir detaydır. Sağlık Bakanlığı, uluslararası hastane akreditasyon kuruluşları (JCI), müşavirler ve itfaiye mercileri nezdinde ek bir mühendislik yargısına (EJ) gerek kalmaksızın şantiyede doğrudan onaylanır.
Uygulanmamasının Sonuçları Ne Olur?
-
Hastanelerde Hızlı Yangın Yayılımı ve Oksijen Hattı Tehlikesi: Medikal gaz panolarında akredite intümesan şerit ve boru içi sızdırmazlık uygulanmadığı takdirde, yangın anında sac gövde hızla ısınarak arkasındaki alçıpanı yakar. Yanıcı ve yakıcı gaz hatlarını barındıran bu panolar alev aldığında, yalıtılmamış boru geçişleri ve açık conduitler yangını ameliyathanelere ve acil servis zonlarına saniyeler içinde ileterek felakete yol açar.
-
Mevzuat İhlali ve Ağır Hukuki Sorumluluk: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” ve hastane yangın güvenliği standartları uyarınca, kaçış koridorları ile medikal mahalleri ayıran duvarlardaki tüm gömme pano geçişlerinin duvar yangın sınıfına (F120) denk şekilde yalıtılması mecburidir. Standartsız uygulamalar iskan ruhsatı ve itfaiye uygunluk onayının reddedilmesine, sigorta poliçelerinin iptaline ve sağlık kuruluşu yönetimi ile mekanik yüklenici aleyhine ağır hukuki/cezai davalara sebebiyet verir.
Detay İçeriği Ürünler & Alternatifleri
Alçıpan Duvara Montajlı Medikal Gaz Panosu F120 Yangın Durdurucu — Teknik Bileşenler
1) Duvar
F60 veya F120 yangın dayanımlı konstrüksiyonlu alçıpan duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Aşağıdaki bileşenleri içerir:
1A) Dikmeler
Duvar taşıyıcısı çelik kanal dikmelerden oluşacaktır. Çelik dikmeler en az 100 mm genişlikte ve en fazla 600 mm aks aralığında yerleştirilecektir. Çelik kutunun (Madde 2) üstüne ve altına, kutuyu sabitlemek için ilave yatay dikmeler eklenecektir.
1B) Alçıpan
Alçıpan türü, kalınlığı, katman sayısı ve yönlenmesi üreticisinin test edilmiş detayındaki tariflenen şekilde olacaktır. Çelik kutu (Madde 2) için açılan Tesisat Deliği, dikme boşluğunun ortasında konumlandırılacak ve kutu genişlik ve yüksekliğinden en fazla 25 mm daha geniş ve 25 mm daha yüksek olacaktır. Kutu ile alçıpan kesim kenarı arasındaki Tesisat Deliği Boşluğu, açıklığın yanları, üstü ve altında en fazla 25 mm olacaktır. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır.
2) Çelik Kutu (Tıbbi Gaz Vana Kutusu)
En az 1,25 mm kalınlığında çelikten imal, en fazla 375 mm genişlikte, en fazla 900 mm yükseklikte ve en fazla 100 mm derinlikte tıbbi gaz vana kutusu; çelik kapı ve montaj flanşı ile. Kutu, duvarın bir yüzüyle sıfır hizalı monte edilecektir. Açıklık çevresindeki alçıpanı örtecek şekilde en az 25 mm genişliğinde, yaklaşık 1,25 mm kalınlığında çelik montaj flanşı (pervaz) bulunacaktır. Çelik kutu, kutunun dış yüzeylerine Yangın Durdurucu Malzeme (Madde 3) uygulandıktan sonra, üst ve alttaki yatay taşıyıcılara çelik bağlantı elemanlarıyla sabitlenecektir. Çelik kutunun her bir dikey yüzünden; en fazla 25 mm (1”) çapında çelik boru, demir boru, bakır boru veya bakır tüp, çelik boru veya Elektrik Metal Borusu (EMT) kombinasyonundan en az altı adet geçiş yapılacaktır.
3) Yangın Durdurucu Malzeme — Şerit
Kalınlığı yaklaşık 1,5 mm olan, bir yüzü yapışkanlı intumesan şerit. Genişliği 375 mm olan kutular için, kutunun arka dış yüzeyine kutu boyunda kesilmiş ve eşit aralıklı üç adet 100 mm genişliğinde intumesan şerit yapıştırılacaktır. 375 mm’den dar kutularda, intumesan şeritler eşit aralıklı yerleştirilecek ve kutu genişliğinin en az %80’ini örtecek şekilde, kutu boyunda kesilerek uygulanacaktır. İlave olarak, kutunun düşey kenarlarına, kutu boyunca eşit aralıklı iki adet 25 mm genişliğinde intumesan şerit yapıştırılacaktır. Bu iki şerit tamamen FSK bant ile kaplanacak; her bir Geçiş Yapan Tesisat için dairesel açıklıklar oluşturulabilecektir. FSK bant, kutunun arka yüzünü en az 25 mm taşıracaktır. RECTORSEAL — Metacaulk Firestop Joint Strip
4) Yangın Durdurucu Malzeme — Mastik veya Macun
(Gösterilmemiştir) — Kutu içinde sonlanan boru/iletkenlerin açık uçlarına, en az 25 mm derinlikte yangın durdurucu mastik veya yangın durdurucu macun uygulanacaktır. RECTORSEAL — Metacaulk 150+, Metacaulk 350i, Metacaulk 1000, Metacaulk Fire Rated Putty
5) İzolasyon
(Gösterilmemiştir) — Çelik kutunun (Madde 2) bulunduğu dikme boşluğu ile her iki yanındaki bitişik dikme boşlukları tamamen yalıtılacaktır. En az R13 camyünü batt veya taşyünü batt izolasyon kullanılacaktır. Ek parça izolasyonlar, çelik kutu ve tüm geçişler etrafındaki boşlukları dikme boşluğunun tam derinliği boyunca bütünüyle dolduracak şekilde yerleştirilecektir.
Detay Açıklaması
Yangın durdurucu sistem, hastanelerdeki tıbbi gaz vana kutularının bulunduğu konstrüksiyonlu alçıpan duvarlarda etkin bir yangın koruma çözümüdür. Kullanılan intumesan şeritler, yangın anında genişleyerek yangının yayılmasını önlemekte olup, yangın durdurucu mastikler ise kutu içindeki açık uçlara 25 mm derinlikte uygulanarak geçişlerin güvenliğini artırmaktadır. Bu sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun olarak tasarlanmış ve UL (UnderWriters Lab.) tarafından test edilmiştir.
Yangın durdurucu malzemelerin doğru kalınlık ve yerleşimde uygulanması, sistemin etkinliğini artırmakta ve yangın durumunda ciddi risklerin önüne geçmektedir. Yangın durdurucu sistemin uygulanmaması, yangın anında yangının hızla yayılmasına ve sonuç olarak can ve mal kaybına yol açabilir. Bu nedenle, hastaneler gibi kritik alanlarda yangın durdurucu sistemlerin kullanımı hayati öneme sahiptir.
Hastanelerde ve Medikal Alanlarda Tavizsiz Yangın Güvenliği: UL W-L-7293 Çözümleri
Modern sağlık yapılarında ameliyathaneler, yoğun bakım üniteleri ve hasta odaları kesintisiz medikal gaz dağıtımına ihtiyaç duyar. Bu hatları kontrol eden büyük boyutlu medikal gaz vana kutuları, genellikle yangın kompartıman duvarı işlevi gören alçıpan bölmelere gömme olarak monte edilir. 914 mm yüksekliğe varan metal panolar ve bu panolara giren onlarca bakır medikal gaz borusu, yangın esnasında alçıpan kesitinde yüksek termal iletim ve duman sızıntısı riski üretir. Sağlık tesislerinde kompartıman güvenliğini eksiksiz tesis etmek; kutu gövdesini saran intümesan şeritleri, karkas içi mineral yalıtımı ve boru içlerini mühürleyen akredite sızdırmazlık bileşenlerini zorunlu kılar.
Denge Yapı güvencesiyle sunulan RectorSeal UL W-L-7293 sistem detayı, alçıpan bölme duvarlara gömme olarak monte edilen medikal gaz vana kutularında 2 saate kadar tam yangın ve termal yalıtım (F120 / T120) sağlar. Kutu arkasına ve yanlarına uygulanan kendinden yapışkanlı RectorSeal Metacaulk Firestop Joint Strip intümesan şeritleri, yangın anında köpürerek kutu çevresindeki ısı geçişini kilitler. Kutu içine giren boruların ağızlarını kapatan RectorSeal Metacaulk 1000 / MC 150+ veya Metacaulk Fire Rated Putty macun kombinasyonu ile tam sızdırmazlık sunan bu UL sertifikalı çözüm, hastane projelerinizde hem uluslararası denetim süreçlerini kolaylaştırır hem de kritik sağlık yapılarında can ve mal güvenliğini en üst düzeye çıkarır.
Sık Sorulan Sorular
W-L-7293 hangi boru cins ve çaplarında geçerlidir?
Bu detay, Konstrüksiyonlu Alçıpan Duvar montajında geçen Elektrik Metal Borusu (EMT) için geliştirilmiştir. Uygulama 25 mm (1 inç ) EMT konduit çapı esas alınarak tasarlanmıştır. Geçişin etrafındaki Tesisat Deliği Boşluğu, üreticinin test edilmiş detayındaki şekilde doldurulmalı ve intumesan sargı ile mastik/putty doğru kalınlıkta uygulanmalıdır.
Bu detayda kaç mm Metacaulk Firestop Joint Strip uygulanmalıdır?
Bu detayda MC Yangın Durdurucu Sargı (Metacaulk Firestop Joint Strip) 1,5 mm kalınlıkta uygulanmalıdır. Sargı, konduitin etrafını sürekli ve boşluksuz şekilde sarmalı, ek yerleri bindirilerek kapatılmalıdır. Kutu içindeki açık uçlara ek olarak mastik veya putty uygulanacaksa üretici talimatlarına uyulmalı ve bütünleşik bir sızdırmazlık elde edilmelidir.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 için; Konstrüksiyonlu Alçıpan Duvar doğru malzemelerle imal edilmeli, 25 mm (1 inç ) EMT konduit etrafına 1,5 mm MC Yangın Durdurucu Sargı boşluksuz uygulanmalı ve kutu içindeki açık uçlara 25 mm derinlikte yangın durdurucu mastik veya putty tatbik edilmelidir. Sistem, ASTM E814 ve UL 1479’a uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir; imalat bu detaya sadık kalmalıdır.
Bu detay hangi yapı elemanında kullanılabilir?
Detay, Konstrüksiyonlu Alçıpan Duvar uygulamalarında kullanılabilir. Hastanelerdeki tıbbi gaz vana kutularının bulunduğu bölümlerde geçen EMT konduitler dahil olmak üzere, duvar içindeki tesisat kutularına komşu geçişlerde yangın ve duman sızdırmazlığı sağlamak amacıyla tercih edilir. Duvarın yangın dayanımıyla sistemin dayanımı aynı kabul edilir.
Uygulamada en sık yapılan hata nedir?
En sık hata; intumesan sargının süreksiz veya eksik uygulanması ve kutu içindeki açık uçlarda yetersiz dolgu yapılmasıdır. 25 mm derinliğinde mastik/putty uygulanmaması, kenar birleşimlerinde boşluk bırakılması ve yüzeylerin temizlenmeden kapatılması performansı düşürür. Üretici talimatlarına birebir uyulmalı ve imalat bitiminde görsel kontrol yapılmalıdır.
Bu detay Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun mudur?
Evet. Konstrüksiyonlu Alçıpan Duvarlarda geçen 25 mm (1 inç ) EMT konduit için tariflenen bu yangın durdurucu çözüm, Yönetmelik’in pasif yangın güvenliği ve tesisat geçişlerinin yalıtımı ilkeleriyle uyumludur. Uygunluğu korumak için ürünlerin belgelendirilmiş olması, kalınlıkların (1,5 mm sargı, 25 mm mastik/putty) sağlanması ve imalatın test edilmiş detaya sadık yapılması gerekir.
W-L-7293 kodu ne anlama geliyor?
W-L-7293, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Hava Kanalı. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
