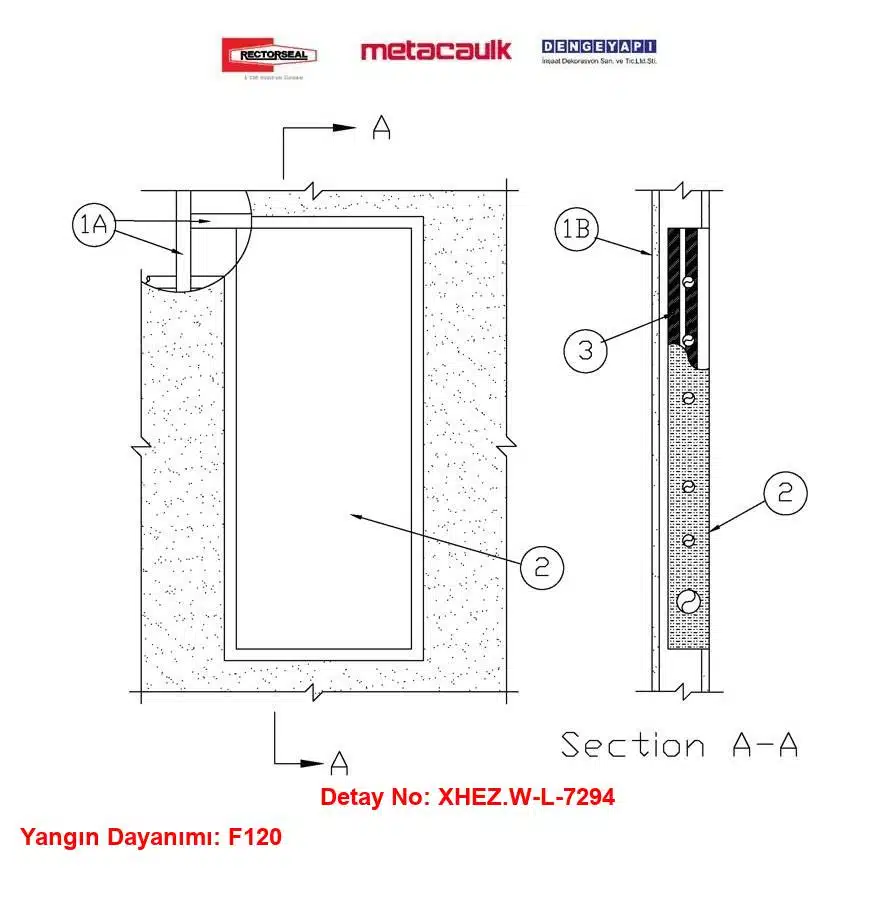

Alçıpan Duvarda Montajlı Tıbbi Gaz Panosu F120 Yangın Durdurucu Detayı W-L-7294

Bu teknik detayın kalbinde RectorSeal Metacaulk ürün ailesi yer alır. Metacaulk MC Yangın Durdurucu Sargı; Tıbbi Gaz Vana Panosu çevresinde intumesan özellikleriyle çalışarak, yangın anında genleşip oluşabilecek mikro boşlukları kapatmaya yardımcı olur. 1.5 mm kalınlıktaki bu sargı, üretici talimatlarına uygun biçimde boru ve tesisat deliği etrafında kesintisiz bir kuşak oluşturduğunda, sistemin bütün performansını destekleyen ilk katmanı sağlar. Bu sargı, yangınla oluşan ısı yükselmesinde devreye girerek bariyerin sürekliliğine katkı sunar.

Metacaulk MC150+ yangın durdurucu mastik, sistemde sargının tamamlayıcısı olarak boşlukları ve birleşim hatlarını sızdırmaz biçimde kapatmak için kullanılır. Uygulandığı yüzeylere güçlü yapışma sergileyecek şekilde formüle edilmiş bu mastik, alçıpan yüzeylerle metal boru ara yüzeyinde sürekli bir hat oluşturarak, hem duman hem de alev geçişini sınırlar. İhtiyaç halinde, üretici tariflerine uygun senaryolarda Metacaulk MC350i ve MC1000 gibi ailedeki diğer mastikler de tercih edilir; bu ürünler, farklı çevresel ve uygulama koşullarına uyum sağlayan, yüksek performanslı yangın durdurucu mastik seçenekleridir. Metacaulk Fire Rated Putty ise özel noktasal boşluk ve zayıf halkaların takviyesi için düşünülmüş bir yardımcı bileşendir; üretici detayında belirtildiği yerlerde lokal sızdırmazlık sağlayarak sistemin bütünlüğünü artırır.

W-L-7294 kapsamında tariflenen kombinasyon; konstrüksiyonlu alçıpan duvarda Tıbbi Gaz Vana Panosu çevresinde F120 hedefini karşılamaya yönelik olarak tasarlanmıştır. Kritik nokta, MC Yangın Durdurucu Sargının 1.5 mm kalınlıkta ve süreklilik sağlayacak şekilde uygulanması, ardından MC150+ veya üretici tarafından eşdeğer olarak belirtilen Metacaulk mastiklerin boşlukları bütünüyle kapatacak biçimde kullanılmasıdır. Böylece hem yangın bütünlüğü hem de duman sızdırmazlığı hedeflenir. Özellikle hastane ve kliniklerdeki çelik tıbbi gaz vana kutularının çevresinde ya da boruların kutuya yandan giriş yaptığı bölgelerde, sızdırmazlığın kesintisiz olması gerekir; bu ürün ailesi, bu tip karmaşık birleşimlerde dahi sistem sürekliliğini sağlamayı kolaylaştırır.

Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) Tarafından Test Edilmiştir. Uygulama; üreticinin test edilmiş detayındaki tariflere, belirlenen malzeme kombinasyonlarına ve kalınlık değerlerine sadık kalınarak yapılmalıdır. Sahada başarı için yüzey hazırlığı, bileşenlerin doğru sıralaması, kuruma/sertleşme gerekliliklerine uyum ve uygulama sürekliliği gibi hususlar kritik rol oynar. Denge Yapı, projelerde ürün-seçim danışmanlığı, detay doğrulaması ve saha uygulama yönlendirmeleriyle, Metacaulk ailesinin avantajlarını en verimli şekilde kullanmanıza yardımcı olur. Sonuç olarak; Metacaulk MC Yangın Durdurucu Sargı, MC150+, MC350i, MC1000 ve Fire Rated Putty’nin birlikte ve doğru kurgulanmış kullanımı; 75 mm (3”) EMT geçişlerinde düzenli, sürdürülebilir ve belgelendirilebilir bir yangın durdurma performansı sunar.

Bu Detay Neden Uygulanmalıdır?

• Yangın Kompartıman Bütünlüğü ve Tam Eşit T-Derecesi (T=2 Hr / F120): 152 mm derinliğe sahip medikal gaz vana panoları, 150 mm’lik geniş alçıpan şaft ve bölme duvarlarının iç hacmini neredeyse tamamen doldurarak büyük bir metalik ısı köprüsü oluşturur. UL W-L-7294 sistemi, 2 saatlik alçıpan duvarda F derecesine tam eşit T=2 Saat termal yalıtım performansı sağlar. Kutu arkasını %90’ın üzerinde kaplayan Metacaulk Firestop Joint Strip ve 3 dikme boşluğunu dolduran R13 mineral yalıtım, sacın akkorlaşmasını ve arka yüzde yangın çıkmasını kesin olarak engeller.

• Ürüne Özel Montaj ve Büyük Çaplı Çoklu Boru Koruması: Panonun her iki yanından giren 2 inçe (50 mm) kadar medikal borular ve 3 inçlik EMT conduit geçişi, yangın anında kritik kaçak noktalarıdır. Şeritlerin üzerini saran FSK bant ve kutu içindeki conduit ağızlarına uygulanan 13 mm’lik Metacaulk 1000/150+/Putty sızdırmazlık tıkacı, boru içlerinden komşu zonlara alev ve zehirli gaz transferini tamamen önler.

• Akredite Standart ve İdare Onayı: UL W-L-7294 sistemi ANSI/UL 1479, ASTM E814 ve CAN/ULC S115 standartlarına uygun olarak test edilmiş tescilli bir detaydır. Sağlık Bakanlığı, uluslararası hastane denetim kuruluşları (JCI), müşavirler ve itfaiye mercileri nezdinde ek bir mühendislik değerlendirmesine (EJ) gerek kalmaksızın şantiyede doğrudan onaylanır.

Uygulanmamasının Sonuçları Ne Olur?

• Hastanelerde Yıkıcı Yangın Yayılımı ve Tıbbi Gaz Patlama Riski: 150 mm derinliğindeki medikal gaz panolarında akredite intümesan şerit ve boru içi sızdırmazlık uygulanmadığı takdirde, yangın esnasında çelik gövde hızla ısınarak arkasındaki alçıpanı ve dikme boşluğunu tutuşturur. Oksijen ve medikal gaz hatlarının bulunduğu bu kutularda oluşacak yangın ve duman sızıntısı; açık conduitler ve yalıtılmamış boru çevreleri üzerinden ameliyathanelere, yoğun bakım servislerine ve tahliye yollarına dakikalar içinde yayılarak telafisi imkansız kayıplara yol açar.

• Mevzuat İhlali ve Ağır Hukuki Yaptırımlar: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” ve hastane yangın güvenliği standartları uyarınca, kaçış koridorları ile medikal mahalleri ayıran duvarlardaki tüm gömme vana panolarının duvar yangın sınıfına (F120) denk şekilde yalıtılması kanuni zorunluluktur. Standartsız yapılan gömme pano imalatları; iskan ruhsatı ve itfaiye onay süreçlerinin reddedilmesine, yangın sigorta poliçelerinin iptaline ve sağlık kuruluşu yönetimi ile mekanik yüklenici aleyhine ağır hukuki ve cezai davalara sebep olur.
