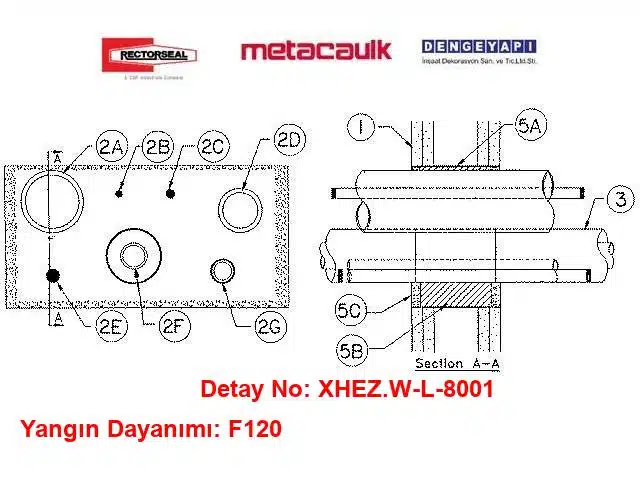

Alçıpan Duvardan Geçen 50 mm Konduit Kablo ve Yanıcı Boru F120 Yangın Durdurucu Detayı W-L-8001

Bu detayda kullanılan ürünler RectorSeal Metacaulk ailesine aittir ve iki ana bileşenden oluşur: MC Yangın Durdurucu Sargı ve Metacaulk 950 Yangın Durdurucu Mastik. W-L-8001 kapsamındaki çözüm, Konstrüksiyonlu Alçıpan Duvar üzerinden geçen 50 mm (2”) Elektrik Metal Borusu (EMT) uygulamaları için geliştirilmiştir. Amaç, geçiş noktasında oluşabilecek boşlukları kapatarak yangın anında alev ve sıcak gazların ilerlemesini durdurmak ve kompartıman bütünlüğünü korumaktır.

MC Yangın Durdurucu Sargı, ısıya maruz kaldığında hızla genişleyen (intumesan) yapısıyla bilinir. Bu sayede yangın sırasında boru çevresinde oluşabilecek boşlukları doldurur ve yangının yayılmasını engelleyecek bir bariyer oluşturur. Galvanize bir zırh veya kelepçe iddiası yapılmadan, sargının pratik sarım kolaylığı, hızlı montaj ve tutarlı performans gibi avantajları ön plana çıkar. Özellikle 50 mm (2”) EMT çevresinde, üreticisinin test edilmiş detayındaki tariflenen şekilde uygulandığında güvenilir bir sızdırmazlık için güçlü bir taban sağlar.

Metacaulk 950 Yangın Durdurucu Mastik ise sistemin ikinci kritik bileşenidir. Mastik, tesisat deliği boşluğu çevresinde sürekli ve kesintisiz bir hat oluşturarak sızdırmazlığı güçlendirir, sistemin bütünlüğünü destekler ve duvar montajı ile boru arasında emniyetli bir kapatma sağlar. Bu detay kapsamında Metacaulk 950’nin minimum 13 mm kalınlıkta uygulanması esastır. Yüzeylerin temiz ve kuru olması, mastik hattının sürekliliği ve üretici talimatlarına uyum, hedeflenen performans için vazgeçilmezdir.

Her iki ürün de RectorSeal’in Metacaulk markası altında, pasif yangın korumada yaygın olarak tercih edilen çözümler arasında yer alır. W-L-8001 sisteminin ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiş olması, ürün bileşiminin bir arada sağladığı performansı doğrular. Proje koşullarında; Konstrüksiyonlu Alçıpan Duvarın F120 olarak tasarlanıp uygun malzemelerle imal edilmesi, 50 mm (2”) EMT’nin kullanılması ve mastik kalınlığının 13 mm’den az olmaması gerekir. Bunlara ek olarak, sahada yapılan uygulamanın üreticisinin test edilmiş detayındaki tariflenen şekilde sürdürülmesi performansın sürekliliği için önemlidir.

Türkiye Binaların Yangından Korunması Hakkında Yönetmelik çerçevesinde, yangın kompartımanlarının sürekliliği ve geçiş yapan tesisatların sızdırmazlığı önceliklidir. MC Yangın Durdurucu Sargı ile Metacaulk 950’nin birlikte kullanımı, bu gerekliliklerin karşılanmasına yardımcı olur. FM gibi bağımsız kuruluş onayları projelerde ek avantaj sağlayabilir; ancak her koşulda proje şartnamesi, güncel test raporları ve ürün teknik dokümanları esas alınmalıdır. W-L-8001’in doğru şekilde uygulanması, tesisat geçişlerinde güvenli, tekrarlanabilir ve sürdürülebilir bir yangın durdurucu çözüm sunar.

Bu Detay Neden Uygulanmalıdır?

• Hafif Bölme Duvarlarda Çok Disiplinli Karma Geçişlerde 2 Saat Yangın Bariyeri: Hastaneler, oteller, ofis binaları ve konut kulelerinde elektrik konduitleri, yanıcı plastik su hatları ve ağır enerji kabloları aynı alçıpan duvardan geçer. UL W-L-8001 sistemi; 50 mm yanıcı PVC/CPVC borular, EMT konduitler, 300 kcmil kablolar ve izoleli hatları tek bir açıklıkta toplayarak 2 saat (F=2 Hr / F120) boyunca kompartıman bütünlüğünü korur.

• Çelik Tel Örgü Desteği ile Mekanik Stabilite: Hafif alçıpan bölme duvarların iç boşlukları yangın ısısıyla genleşen harç veya mastik kütlesini tutmakta zorlanabilir. Sisteme entegre edilen No. 8 çelik tel örgü, mineral taşyünü ve mastik katmanına mekanik iskelet oluşturarak yangın esnasında basınçla yıkılmayı önler.

• İntümesan Şerit ile Plastik ve İzolasyon Boğma: Yanıcı polibütilen boru ve elastomerik kauçuk köpüğü yangın ısısıyla hızla erir. Duvarın her iki yüzeyinden 10 mm dışarı taşırılan RectorSeal Metacaulk Wrap Strip, ısı etkisiyle hızla genleşerek eriyen hattı alçıpan kesitinde mekanik olarak kilitler.

• Metacaulk 950 ile Dayanıklı Gaz ve Alev Mühürlemesi: Duvarın her iki yüzeyine 13 mm basılan RectorSeal Metacaulk 950 dolgusu, duman ve zehirli gaz sızıntılarını çift yönlü engeller.

• Akredite Standart ve İdare Onayı: ANSI/UL 1479 normlarına uygun test edilmiş resmi bir detaydır. Proje müşavirleri, yapı denetim kuruluşları ve itfaiye mercileri tarafından ilave bir mühendislik yorumuna (EJ) gerek kalmaksızın doğrudan kabul edilir.

Uygulanmamasının Sonuçları Ne Olur?

• Alçıpan Duvar Boşluğunda Yangın Yayılımı ve Erken Kompartıman Çökmesi: Yalıtımsız açıklıktan geçen yanıcı PVC/CPVC borular, kablo kılıfları ve kauçuk izolasyonlar yangında saniyeler içinde tutuşarak erir. Açılan delik, alevlerin doğrudan alçıpan duvarın iç karkas boşluğuna hücum etmesine yol açar; çift kat alçıpan sistemi taşıyıcı profil seviyesinden düşerek 2 saatlik yangın zonunu tamamen devre dışı bırakır.

• Yoğun Zehirli Duman ve Korozif Asit Gazı Yayılımı: Yanan PVC borulardan ve kablo kılıflarından açığa çıkan karbonmonoksit, klor gazı ve korozif hidroklorik asit dumanı, kontrolsüz açıklıklardan kaçış koridorlarına dolarak can kayıplarına ve elektronik donanımların tahribatına neden olur.

• Mevzuat İhlali ve Ağır Hukuki Yaptırımlar: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” hükümleri gereğince yangın kompartıman duvarlarını delen tüm mekanik-elektrik hatlarının duvarın yangın mukavemetine (en az F120) denk akredite sistemlerle yalıtılması mecburidir. Standart dışı poliüretan köpük veya alçı dolguları iskan ruhsatı ve itfaiye onaylarının reddine, yangın sigortasının feshine ve yüklenici aleyhine ağır hukuki davalara yol açar.
