Alçıpan Duvardan Geçen Karma Boru veya Kablo F120 MC1000 / MC350i Yangın Durdurucu Detayı W-L-8108
Konstrüksiyonlu alçıpan duvarlarda klima hat seti (AC line set) geçişleri için tasarlanmış F120 yangın durdurucu sistem. ASTM E814 ve UL 1479 standartlarına göre UL tarafından test edilmiştir.
Detay Bilgileri
Sistem Hakkında
W-L-8108, Konstrüksiyonlu Alçıpan Duvarlardan geçen 1” (25 mm) çelik boru uygulamaları için geliştirilmiş, F120 yangın dayanımına yönelik bir Yangın Durdurucu Sistem detayını ifade eder. Bu sistem, HVAC ve mekanik tesisatlarda boru geçiş noktalarının etkin biçimde yalıtılmasıyla, olası bir yangın anında alev ve dumanın kompartımanlar arası yayılımını sınırlar. Sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak UL (Underwriters Laboratories) tarafından test edilmiştir. Böylece çözüm, uluslararası kabul görmüş performans kriterlerine göre doğrulanmıştır.
Detay, Yangın Durdurucu Malzeme’nin (örn. MC1000, MC350i gibi) tesisat deliği boşluğuna sıkı ve sürekli bir bariyer oluşturacak şekilde yerleştirilmesini esas alır. Uygulama kalınlığı en az 16 mm’dir ve bu kalınlık, F120 performansa ulaşılmasında kritik bir parametredir. Montaj öncesinde delik kenarları temiz, kuru ve tozsuz hale getirilmelidir. Üreticinin test edilmiş detayında tariflenen uygulama adımları takip edilmeli, mastik boşluğu tamamen doldurmalı ve duvar-boru ara yüzlerinde süreklilik sağlanmalıdır.
Konstrüksiyonlu Alçıpan Duvarlarda yangın durdurucu geçişler, yalnızca malzeme seçimiyle değil, aynı zamanda doğru işçilik, uygun boşluk ölçülendirmesi ve denetimli uygulama ile başarıya ulaşır. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır; bu nedenle W-L-8108’in hedeflenen performansı sağlayabilmesi için duvarın F120 olması gerekir. Tüm ölçülendirmeler ve işçilik toleransları üretici tarifine göre korunmalı, uygulama tamamlandıktan sonra görsel ve dokunsal kontrollerle süreklilik teyit edilmelidir.
Bu detay, HVAC klima hat setleri gibi uygulamaların yangın güvenliği ekosisteminde önemli bir yere sahiptir. Genel anlamda benzer prensipler bakır boru ve termostat kabloları gibi bileşenlerin geçişlerinde de kullanılırken, W-L-8108 özel olarak 1” (25 mm) çelik boruyu kapsar. Farklı çaplar veya farklı tesisat malzemeleri söz konusuysa, ilgili test edilmiş başka bir detay kullanılmalıdır. Böylece hem doğru belgelendirme hem de beklenen performans güvence altına alınır.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik, tesisat geçişlerinde yangına dayanıklı yalıtımı zorunlu kılar. Bu bağlamda W-L-8108 gibi test edilmiş bir detayın kullanılması, yasal gerekliliklerin karşılanmasına güçlü bir zemin hazırlar. Sahada, iş programına uygun lojistik planlama, doğru ürün temini ve nitelikli uygulama ekipleriyle birlikte bu çözüm, yapının genel yangın güvenliği stratejisinin önemli bir parçası haline gelir. Düzenli periyodik kontroller, olası darbe, titreşim veya bakım kaynaklı hasarların tespit edilerek giderilmesini sağlar ve sistemin ömür boyu güvenilir şekilde performans vermesine katkıda bulunur.
Kullanılan Ürün ve Uygulama
Bu detay sayfasında adı geçen Yangın Durdurucu Malzemeler, RectorSeal markasının Metacaulk ailesi ve muadil çözümlerini kapsar: MC1000, MC350i, MC150+, Biostop 500+, FlameSafe1900 ve FlameSafe900+. W-L-8108 detayında amaç, Konstrüksiyonlu Alçıpan Duvarda 1” (25 mm) çelik boru geçişinin, F120 yangın dayanım hedefine uygun olarak güvenli biçimde yalıtılmasıdır. Bu hedef doğrultusunda, Yangın Durdurucu Mastik, tesisat deliği boşluğunu tamamen ve sürekli bir bariyer oluşturacak şekilde doldurur; uygulama kalınlığı en az 16 mm’dir.
Metacaulk MC1000 ve MC350i gibi ürünler, duvar-boru ara yüzünde yüksek aderans sağlayacak biçimde formüle edilmiştir. Doğru yüzey hazırlığı ve uygun kalınlıkta uygulama ile bu ürünler, alev ve sıcak gaz geçişini sınırlayan etkili bir bariyer oluşturur. Üretici tarafından test edilmiş detaylarda listelenen ürünlerden seçim yapmak, hem performansın sahada tekrarlanabilir olmasına hem de dokümantasyonun eksiksiz tamamlanmasına yardımcı olur. Seçim yapılırken; duvarın yapısı, servis şartları, beklenen hareketler, çevresel etkenler ve estetik gereklilikler gibi proje parametreleri de dikkate alınmalıdır.
Uygulama sürecinde tipik adımlar; yüzey hazırlığı (toz, yağ ve gevşek parçacıklardan arındırma), gerekli ise kenar bantlama, mastik tabancasından sürekli malzeme akışı ile boşluğun tam doldurulması ve üretici tarifine göre yüzey düzeltme işlemleridir. Kritik nokta, 16 mm kalınlık şartının karşılanması ve malzemenin çevre yüzeylerle boşluksuz temasıdır. Bu sayede W-L-8108 detayının işaret ettiği performans hedeflerine ulaşmak mümkün olur. İş bitiminde, uygulama bölgesi detay kodu ile (W-L-8108) etiketlenerek ileride yapılacak denetim ve bakımlar için izlenebilirlik sağlanmalıdır.
RectorSeal ve Metacaulk markalı Yangın Durdurucu Mastikler, ASTM E814 ve UL 1479’a göre test edilmiş sistemlerin bir parçası olarak çözüm üretir. Bu ürünlerin doğru seçimi ve detayına sadık montajı, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’te zorunlu kılınan tesisat geçişlerinin yangına dayanıklı şekilde yalıtılması gereğini karşılamaya yardımcı olur. Sahada; uygun depolama koşulları, raf ömrü takibi, ortam sıcaklığı ve nem gibi parametrelere dikkat edilmesi önerilir. Deneyimli uygulayıcılar tarafından yapılan gözetim ve son kontroller, işin kalitesini garanti eder ve sistem performansının öngörülen süre boyunca korunmasına katkı sağlar.
Bu Detay Neden Uygulanmalıdır?
-
Alçıpan Bölme Duvarlarda İklimlendirme Hatlarında 2 Saate Varan Yangın ve Duman Bariyeri: VRF/VRV klima sistemleri, split klima boruları ve fan-coil hatları alçıpan bölme duvarları delerek mahallere dağılır. UL W-L-8108 detayı; bakır/çelik boru, yanıcı elastomerik kauçuk izolasyon ve kontrol kablosunu içeren karma klima paketlerinde 2 saate kadar (F=1 ve 2 Hr / F120) kesintisiz yangın dayanımı sağlarken, 204°C sıcaklıkta dahi tescilli L-Rating duman geçirimsizliği sunar.
-
Taşyünsüz, Hızlı ve Pratik Dolgu: Hafif alçıpan duvarlarda küçük ebatlı boru geçişlerine taşyünü sıkıştırmak alçıpan karkas boşluğuna parça düşmesine ve işçilik hatalarına neden olur. Sistem, taşyünü veya ön dolgu fitili gerektirmeden duvarın her iki yüzeyine doğrudan uygulanan 16 mm RectorSeal Metacaulk serisi mastik katmanı ile tam sızdırmazlık kurar.
-
Klima Paket Hatları İçin Özel Onay: Bakır borunun yanıcı kauçuk izolasyon ve termostat kablosuyla birbirine yapışık geçtiği (0 mm temas) klima borulama paketleri şantiyelerde yangın durdurucu denetimlerinde en çok reddedilen noktalardır. Detay, bu karma hat grubunu doğrudan resmi ve onaylı bir konfigürasyon olarak çözer.
-
0 mm Noktasal Temas Toleransı: Tesisatın rezervasyon çeperine yaslandığı sıkışık imalatlarda 6 mm taç mastik kordonu ile imalat kaçıklıklarını sahada kolayca telafi eder.
-
Akredite Standart ve İdare Onayı: ANSI/UL 1479, ASTM E814 ve CAN/ULC S115 standartlarına uygun resmi bir detaydır. Mekanik-elektrik müşavirleri, yapı denetim kuruluşları ve itfaiye mercileri tarafından doğrudan kabul görür.
Uygulanmamasının Sonuçları Ne Olur?
-
Alçıpan Duvar Karkas Boşluğunda Yangın Atlama: Yalıtımsız açıklıklardan geçen yanıcı elastomerik kauçuk köpük ve kablo kılıfları yangın anında saniyeler içinde tutuşarak erir. Açılan delik, alevlerin doğrudan alçıpan duvarın iç karkas boşluğuna hücum etmesine yol açar; bölme duvar içten içe yanarak dakikalar içinde çöker ve yangın komşu odaya geçer.
-
Yoğun Toksik Duman ve Korozif Asit Gazı Yayılımı: Kauçuk izolasyonun ve kablo kılıflarının yanmasıyla açığa çıkan karbonmonoksit, klor gazı ve korozif hidroklorik asit dumanı, kontrolsüz açıklıklardan kaçış koridorlarına ve komşu odalara dolarak can güvenliğini tehlikeye atar.
-
Mevzuat İhlali ve Ağır Hukuki Yaptırımlar: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” hükümleri gereğince yangın kompartıman duvarlarını delen tüm mekanik-elektrik hatlarının duvarın yangın dayanımına (en az F60 veya F120) denk sertifikalı sistemlerle kapatılması kanuni zorunluluktur. Standart dışı poliüretan köpük veya alçı dolguları iskan ruhsatı ve itfaiye onaylarının durdurulmasına, binanın yangın sigortasının feshine ve yüklenici aleyhine ağır hukuki davalara yol açar.
Detay İçeriği Ürünler & Alternatifleri
Alçıpan Duvardan geçen Karma Boru veya kablo Yangın Durdurucu — Teknik Bileşenler
1) Duvar

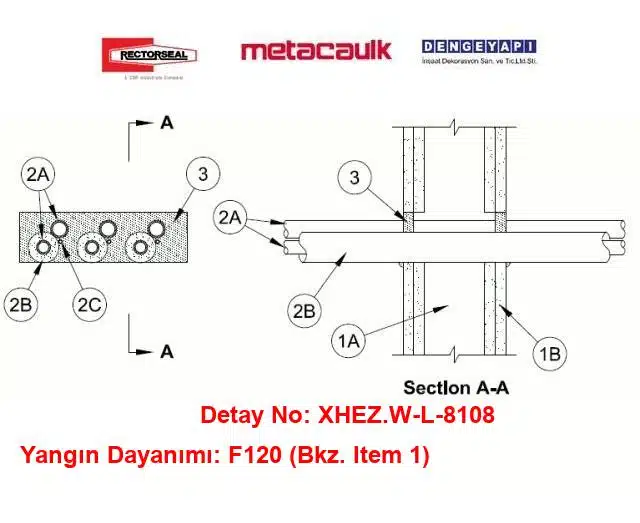

F60 veya F120 yangın dayanımlı Konstrüksiyonlu Alçıpan Duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmeli ve aşağıdaki imalat özelliklerini içermelidir:
1A) Dikmeler
Duvar taşıyıcı karkası ahşap dikmeler veya çelik kanal (C/U) dikmelerden oluşabilir. Ahşap dikmeler yaklaşık 50 × 100 mm kesitte ve aks aralığı 400 mm olacak şekilde; çelik dikmeler yaklaşık 90 mm genişlikte ve en fazla 600 mm aks aralığında düzenlenmelidir.
1B) Alçıpan
Kalınlık, tip, katman sayısı ve bağlayıcı elemanlar üreticisinin test edilmiş detayındaki tariflenen şekilde olmalıdır. Tesisat Deliğinin azami alanı yaklaşık 0,019 m² ve azami boyutu 250 mm’dir.
2) Klima Hat Seti (AC Line Set)
Bir veya birden fazla AC hat seti, Tesisat Deliği içinde merkezde veya eksantrik yerleştirilebilir. Her bir AC hat seti iki boru/tüpten (Madde 2A), boru izolasyonundan (Madde 2B) ve bir termostat kablosundan (Madde 2C) oluşur. Hat setleri arası mesafe min 13 mm, maks 19 mm olmalıdır. Hat seti ile Tesisat Deliği çevresi arasındaki mesafe noktasal temas (0 mm) ile 25 mm arasında olabilir.
2A) Geçiş Yapan Tesisat
Her AC hat setinde en fazla iki boru/tüp bulunabilir. Bu iki borudan yalnızca biri 1/2 inç (13 mm) çaptan büyük olabilir. Boru/tüp ile Tesisat Deliği çevresi arasındaki Tesisat Deliği Boşluğu noktasal temas (0 mm) ile 38 mm arasında olabilir. Boru/tüpler duvarın her iki tarafında rijit olarak desteklenecektir. Kullanılabilecek boru/tüp türleri ve üst çap sınırları:
• Çelik Boru — Azami 1 inç (25 mm) çap, Schedule 5 veya daha ağır.
• Demir Döküm Boru — Azami 1 inç (25 mm) çap, dökme demir veya sfero demir.
• Bakır Boru — Azami 1 inç (25 mm) çap, regular veya daha ağır.
• Bakır Tüp — Azami 1 inç (25 mm) çap, Tip L veya daha ağır.
2B) Boru İzolasyonu — Plastik
Yaklaşık 19 mm kalınlığında akrilonitril bütadien/polivinil klorür (AB/PVC) esnek köpük, boru kılıfı şeklinde uygulanır. Her AC hat setinde, azami 1/2 inç (13 mm) çaplı bir boru/tüp üzerinde kullanılabilir. İzolasyonlu penetrant ile Tesisat Deliği çevresi arasındaki Tesisat Deliği Boşluğu noktasal temas (0 mm) ile 13 mm arasında olmalıdır. Aynı AC hat setindeki iki boru/tüp arasındaki mesafe noktasal temastır (0 mm).
2C) Kablo
Her AC hat seti ile birlikte bir adet 4 çiftli, iletken kesiti yaklaşık 0,82 mm² olan (18 AWG) termostat kablosu, PVC izolasyon ve dış kılıflı olarak kullanılabilir. Kablonun diğer penetrantlara mesafesi noktasal temas (0 mm) ile 13 mm arasında; kablo ile Tesisat Deliği çevresi arasındaki mesafe ise noktasal temas (0 mm) ile 13 mm arasında olmalıdır. Kablo duvarın her iki tarafında rijit olarak desteklenecektir.
3) Yangın Durdurucu Malzeme — Mastik
Tesisat Deliği Boşluğu içerisine, duvarın her iki yüzeyiyle sıfır olacak şekilde en az 16 mm kalınlığında Yangın Durdurucu Mastik uygulanacaktır. Noktasal temas bulunan yerlerde, geçirenden/alçıpan ara yüzeyine her iki taraftan en az 6 mm çapında mastik kordonu çekilecektir. Gruplanmış penetrantlar arasındaki aralıklara ilave mastik mümkün olan en fazla ölçüde doldurulmalıdır. Kullanılabilir ürünler: RECTORSEAL — Metacaulk 1000, Metacaulk 350i, Metacaulk MC 150+, Biostop 500+, Biostop 350i, Biostop BF 150+, FlameSafe1900, FlameSafe900+.
Detay Açıklaması
Konstrüksiyonlu alçıpan duvarlarda kullanılan bu yangın durdurucu sistem, HVAC uygulamalarında klima hat setlerinin (bakır boru ve termostat kablosu) yangın güvenliği gereksinimlerini karşılamak için geliştirilmiştir. Yangın Durdurucu Malzeme olarak uygulanan mastik, tesisat deliği boşluğu içerisine sıkı bir şekilde yerleştirilmektedir. Bu sistem, olası yangın durumlarında, yangının yayılmasını önlemek için kritik bir öneme sahiptir. Yangın durdurucu sistemin kullanımı, binaların yangın güvenliği standartlarına uygunluğunu artırmakta ve olası yangın anında zararları minimize etmektedir.
Yangın durdurucu sistemin uygulanmadığı durumlarda, yangın sızıntıları ve yayılması riski artmakta, bu da can ve mal güvenliğini tehdit etmektedir. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun olarak tesisat geçişlerinin yangına dayanıklı şekilde yalıtılması gerekliliği, bu sistemin önemini bir kez daha vurgulamaktadır. Denge Yapı olarak sunduğumuz bu sistem, test edilmiş ve sertifikalandırılmış bir çözüm sunarak, yangın güvenliğini artırmaktadır.
Alçıpan Bölme Duvar Geçişlerinde İklimlendirme ve Boru Paketlerinde Yangın Güvenliği: UL W-L-8108 Çözümleri
Hastaneler, oteller, veri merkezleri, modern konut kuleleri ve ticari plazalarda mekanik iklimlendirme ve soğutma altyapısı; 25 mm (1 inç) bakır veya çelik borular, yanıcı elastomerik kauçuk izolasyonlar ve termostat kontrol kablolarından oluşan paket hatlar üzerinden dağıtılır. Yangın kompartıman duvarlarını oluşturan alçıpan sistemleri delen bu karma tesisat hatları, yangın esnasında kauçuk izolasyonların hızla erimesi ve boruların yüksek ısı transferi yapması sebebiyle kompartıman sınırlarında en riskli zafiyet noktalarını oluşturur. Alçıpan duvarlarda 2 saate kadar tam yangın ve duman güvenliğini korumak; dar anüler boşluklarda taşyünü gerektirmeden çalışan, hem oda sıcaklığında hem de 204°C’de tescilli L-Rating duman geçirimsizliği sunan akredite yangın durdurucu mastik sistemlerini zorunlu kılar.
Denge Yapı güvencesiyle sunulan RectorSeal UL W-L-8108 sistem detayı, ahşap veya çelik karkaslı alçıpan bölme duvarlardan geçen 1 inç boru paketlerinde ve iklimlendirme hatlarında 2 saate kadar tam yangın güvenliği (F=1 ve 2 Hr / F120) sağlar. Taşyünü ön dolgusuna ihtiyaç duymadan, alçıpan duvarın her iki yüzeyine yalnızca 16 mm derinlikte uygulanan RectorSeal Metacaulk 1000, Metacaulk 350i veya MC 150+ yangın durdurucu mastik katmanı, kauçuk köpüğün ve kablo kılıflarının erimesiyle oluşan boşlukları köpürerek mühürler. 0 mm noktasal temas toleransı sayesinde en dar rezervasyonlarda bile hatasız montaj sunan ve resmi test raporuyla kabul süreçlerini kolaylaştıran bu UL sertifikalı çözüm, hafif bölme duvar projelerinizde eksiksiz bir yangın güvenliği standardı tesis eder.
