W-L-2117
Yangın Bölmesi Yanıcı Boru Geçişi W-L-2117
PVC / cPVC / ABS Yanıcı Boru Geçişi
Detay Bilgileri
Sistem Hakkında
Yangın Bölmesi Yanıcı Boru Geçişi Detay No: W-L-2117, yangın güvenliği açısından kritik öneme sahip bir sistemdir. Bu detay, F120 yangın dayanımlı alçıpan duvar konstrüksiyonlarında kullanılmak üzere tasarlanmıştır.
Sistemde kullanılan alçıpan duvar, üreticisinin test edilmiş detayındaki tariflere uygun olarak, iki kat nominal 16 mm kalınlıkta alçıpan plakadan ve ahşap ya da çelik dikmelerden oluşmaktadır. Ahşap dikmeler nominal 50 mm x 100 mm ölçülerinde olup maksimum 400 mm aralıklarla, çelik dikmeler ise en az 65 mm genişliğinde ve maksimum 600 mm aralıklarla dizilmelidir.
Detayda kullanılan yanıcı borular PVC, CPVC ve ABS tiplerinde olup, hepsi nominal 50 mm çapındadır. Bu borular kapalı veya havalandırmalı tesisat sistemlerinde kullanılabilmektedir. Boru geçişlerinde 5 mm boşluk bırakılmalı ve borular her iki duvarda rijit olarak desteklenmelidir.
Yangın durdurucu sistem olarak galvanizli çelik intumesan astarlı sargı (RECTORSEAL – Metacaulk MC Yangın Durdurucu Kelepçe) tesisat etrafında sertifikalı montaj talimatlarına uygun şekilde monte edilmelidir. Bu kelepçe, iki adet ankraj sekmesi sayesinde her iki duvar yüzeyine 38 mm uzunluğundaki çelik vidalarla sabitlenir. Sistem, 120 dakika yangın dayanımı ile kolay uygulanabilir ve yüksek performanslı bir yangın geçiş detayı sunmaktadır. Bu detay, ürün ve sistem bütünlüğünü garanti ederek yangın güvenliğini artırmak üzere önemli bir çözümdür.
Kullanılan Ürün ve Uygulama
Sistem, Türkiye’nin Binaların Yangından Korunması Hakkında Yönetmeliği ve ASTM E814, UL 1479 standartlarına uygun olarak, F120 yangın dayanımlı konstrüksiyonlu alçıpan duvarlarda yanıcı boru tesisatlarının geçiş noktalarında kullanılmak üzere tasarlanmıştır. Uygun şekilde monte edilmemesi halinde, yangın yalımı tesisat deliği boşluğundan hızlıca sızarak yangının yayılmasına ve ciddi can kayıplarına yol açabilir.
Detay İçeriği Ürünler & Alternatifleri

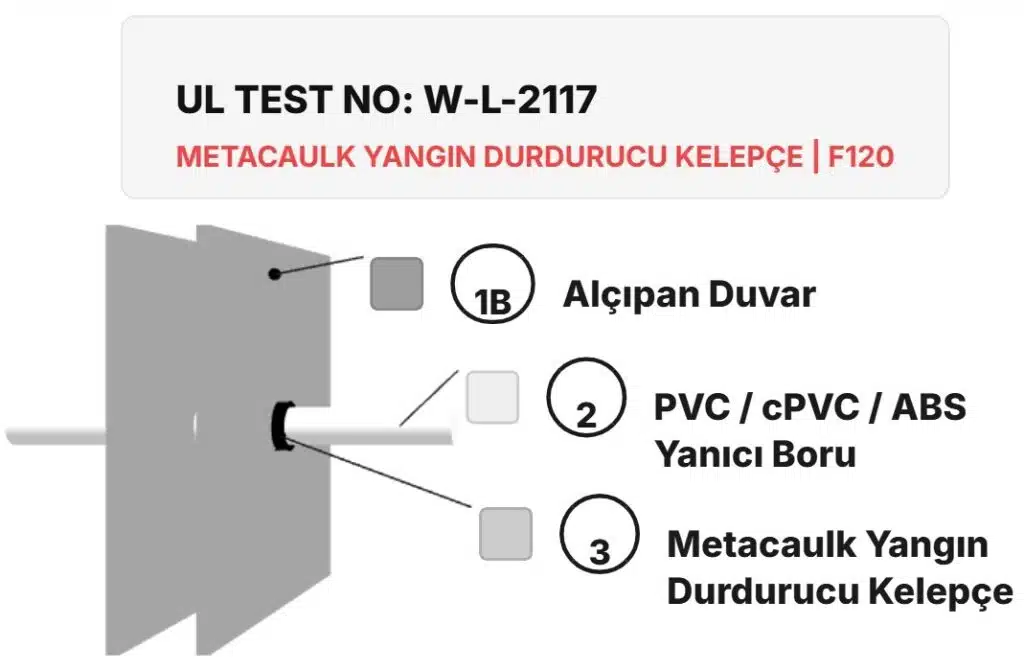

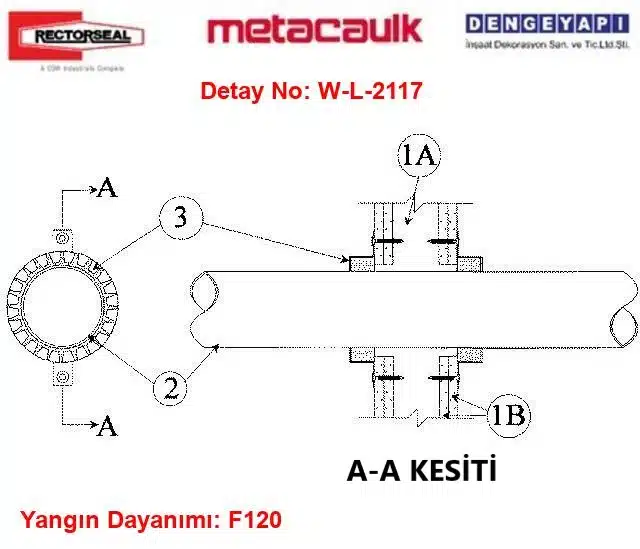

Yangın Bölmesi Yanıcı Boru Geçişi — Teknik Bileşenler
1) Alçıpan Duvar
F120 yangın dayanımlı konstrüksiyonlu alçıpan duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulmalı ve aşağıdaki yapısal özellikleri içermelidir.
1A) Dikmeler
Duvar iskeleti, ahşap veya çelik kanal dikmelerden oluşabilir. Ahşap dikmeler nominal 50 mm x 100 mm ölçülerinde olup maksimum 400 mm aralıklarla dizilir. Çelik dikmeler en az 65 mm genişliğinde ve maksimum 600 mm aralıklarla dizilmelidir.
1B) Alçıpan Plaka
İki kat, nominal 16 mm kalınlıkta alçıpan kullanılacaktır. Maksimum tesisat deliği çapı 70 mm (2-3/4”) olacaktır.
2) Geçiş Yapan Tesisat Elemanı
Yangın durdurucu sistemin içerisinde merkezlenmiş tek bir yanıcı boru bulunmalıdır. Sistem içerisinde nominal 5 mm (3/16”) tesisat deliği boşluğu bırakılmalıdır. Boru, duvar montajının her iki tarafında rijit desteklenmelidir. Kullanılabilecek yanıcı boru tipleri ve boyutları şunlardır:
2A) PVC Boru
Nominal 50 mm (2”) çapında, Schedule 40 hücresel veya solid çekirdek PVC boru; kapalı (proses veya besleme) ya da havalandırmalı (drenaj, atık veya havalandırma) boru sistemlerinde kullanılabilir.
2B) CPVC Boru
Nominal 50 mm (2”) veya daha küçük çapta SDR 17 CPVC boru; kapalı (proses veya besleme) ya da havalandırmalı (drenaj, atık veya havalandırma) boru sistemlerinde kullanılabilir.
2C) ABS Boru
Nominal 50 mm (2”) çapında, Schedule 40 hücresel veya solid çekirdek ABS boru; kapalı (proses veya besleme) ya da havalandırmalı (drenaj, atık veya havalandırma) boru sistemlerinde kullanılabilir.
3) Yangın Durdurucu Sistem
Galvanizli çelik intumesan astarlı sargı (RECTORSEAL – Metacaulk MC Yangın Durdurucu Kelepçe) geçiş yapan tesisat etrafında, sertifikalı montaj talimatlarına uygun olarak monte edilmelidir. Kelepçenin her iki duvar yüzeyine, 38 mm uzunluğundaki çelik laminat vidalarla sabitlemek için iki adet ankraj sekmesi bulunmaktadır.
Detay Açıklaması
Yangın Bölmesi Yanıcı Boru Geçişi W-L-2117, yangın dayanımı yüksek ve güvenilir bir yapı elemanıdır. RectorSeal’in Metacaulk markası altında üretilen bu sistem, özellikle PVC, CPVC ve ABS türündeki yanıcı boruların geçiş yaptığı alçıpan duvarlarda kullanılmak üzere geliştirilmiştir. Ürün, maksimum 70 mm çapındaki tesisat deliklerinden geçiş yapan borular için uygundur ve 120 dakika yangın dayanımı sunar.
Ürün montajında kullanılan F120 yangın dayanımlı alçıpan duvar; iki kat 16 mm kalınlığında alçıpan plakalardan ve uygun aralıklarla dizilmiş ahşap ya da çelik dikmelerden oluşmaktadır. Boru geçişinde tesisat deliği ile boru arasında 5 mm boşluk bırakılarak hem borunun hem de duvarın yangına karşı dayanıklılığı optimize edilir.
Sistem içerisinde galvanizli çelik intumesan sargılı yangın durdurucu kelepçe kullanılır. Bu kelepçe, Yangın Bölmesi Yanıcı Boru Geçişi W-L-2117 sisteminin efektif performansında kritik rol oynar. Ürün, UL (Underwriters Laboratories) testlerinden geçmiş ve 20/12/2000 onay tarihine sahiptir. Montaj talimatlarına uygun olarak uygulandığında, hem binanın yangın dayanıklılığını artırır hem de yangın bölmesi içinde yanıcı tesisatların güvenli geçişini sağlar. Yangın Bölmesi Yanıcı Boru Geçişi W-L-2117, yangın güvenlik standartlarını karşılayan yüksek kalite ve dayanıklılıkta bir çözümdür.
Sık Sorulan Sorular
Yangın Bölmesi Yanıcı Boru Geçişi Detay No W-L-2117 hangi boru tipleri için uygundur?
Detay No W-L-2117, PVC, CPVC ve ABS yanıcı borular için uygundur. Bu sistem, F120 yangın dayanımlı alçıpan duvarlarda kullanılmak üzere RectorSeal'in Metacaulk markası altında geliştirilmiştir.
Yangın Bölmesi Yanıcı Boru Geçişi W-L-2117'nin yangın dayanımı ne kadardır?
Yangın Bölmesi Yanıcı Boru Geçişi W-L-2117'nin yangın dayanımı 120 dakikadır. Bu bilgi Detay No: W-L-2117 kapsamında UL test laboratuvarı tarafından onaylanmıştır.
Yangın Bölmesi Yanıcı Boru Geçişi sisteminde hangi yangın durdurucu ürün kullanılır?
Detay No W-L-2117 sisteminde galvanizli çelik intumesan sargılı yangın durdurucu kelepçe kullanılır. Bu ürün, RectorSeal'in Metacaulk markası altındaki Yangın Durdurucu Kelepçe olup, geçiş yapan tesisat etrafına sertifikalı şekilde monte edilir.
W-L-2117 kodu ne anlama geliyor?
W-L-2117, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Yanıcı Boru, Kondüit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
