Yangın Duvarı Elektrik Konduiti Geçişi W-L-2190
Yangın Duvarı Elektrik Konduiti Geçişi W-L-2190, F60 ve F120 yangın dayanımı sağlanması gereken alçıpan duvarlarda kullanılan test edilmiş ve onaylanmış bir detaydır.
Bu sistemde, yanıcı tesisat boruları ve konduitlerin güvenli geçişi için özel konstrüksiyonlar bulunmaktadır.
Alçıpan duvar, ahşap veya çelik dikmeler ile desteklenmiş olup, ahşap dikmeler 50 mm x 100 mm ölçülerindedir ve 400 mm aralıklarla yerleştirilir. Çelik dikmeler ise minimum 90 mm genişliğinde ve maksimum 600 mm aralıklarla dizayn edilmiştir. Alçıpan plakalar ise minimum 16 mm kalınlığında ve 1200 mm genişliğinde, kare ya da konik kenarlı olarak kullanılır. Bu yapılar, üreticisinin test edilmiş tarifine uygun olarak monte edilir.
Geçiş yapan tesisat elemanları genellikle 1 inç Koruge konduit olarak belirlenmiştir ve elektrik metal borusu (ENT) ile optik fiber tavası olabilir. Sistem yangın dayanımı 120 dakikayı bulur ve uluslararası standartlarda test edilmiştir. Yangın durdurucu sistem; dolgu malzemesi olarak köpük arka dolgu için Derz Fitili ve RECTORSEAL tarafından üretilen Metacaulk 1000 intumesan yangın durdurucu mastik içerir.
Mastik, tesisat deliği boşluğuna minimum 12 mm kalınlığında uygulanmalı olup, duvar yüzeyleri ile aynı hizada olmalıdır. Ayrıca mastik, duvar ile tesisat arasında en az 10 mm çapında noktasal temas bölgeleri oluşturur. Onay tarihi olarak 03/12/1999 belirlenmiş ve UL test laboratuvarları tarafından onaylanmıştır. Maksimum tesisat deliği çapı 100 mm olup, detaylarda kullanılan tüm malzemeler ve montaj yöntemleri yangın yönetmeliğine tam uyumludur.
Detay No: W-L-2190
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 13 mm.
Detay Nevii: Koruge Yanıcı Elektrik Konduiti
Geçilen Yapı Elemanı: Duvar
Yapı Elemanı Tipi: Alçıpan Duvar
Onay Tarihi: 03/12/1999
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: Koruge Konduit 1 inç
Yangın Dayanımı: 120 Dakika
Koruge Yanıcı Elektrik Konduiti
Yangın Duvarı Elektrik Konduiti Geçişi W-L-2190. Bu detay, Türkiye'nin Yangından Korunması Hakkında Yönetmeliği ile ASTM E814 ve UL 1479 standartlarına uygun olarak, konstrüksiyonlu alçıpan duvarlarda yanıcı olmayan tesisatların geçişleri için kullanılır. Yangın durdurucu sistem; duvarın yangın dayanımı ile uyumlu olup, tesisat deliği ve geçiş yapan tesisatın korunmasını sağlar. Uygulanmaması durumunda yangın yalımı tesisat deliği ve boşluğu boyunca hızla yayılır, yapısal hasar ile can kaybına neden olabilir.

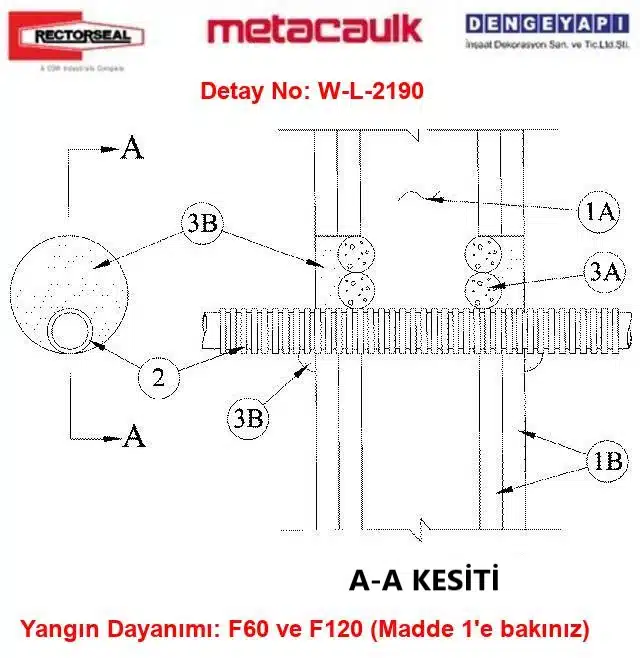

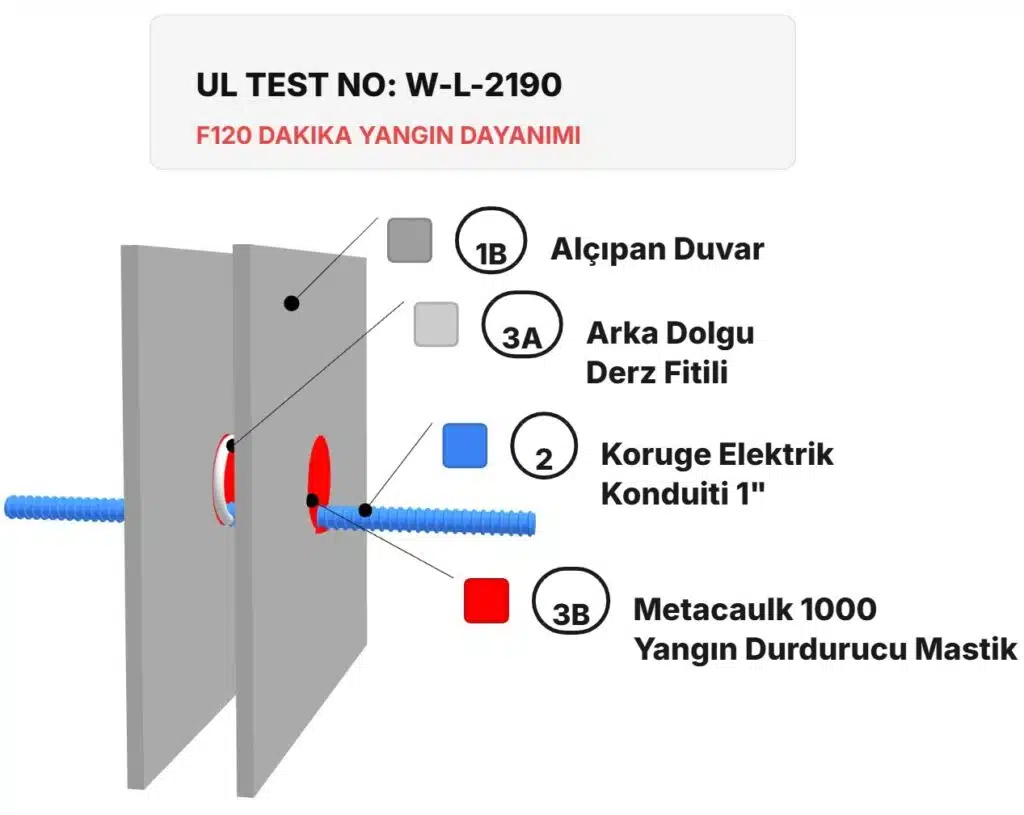

1) Alçıpan Duvar
F60 veya F120 yangın dayanımlı konstrüksiyonlu alçıpan duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulmalı ve aşağıdaki konstrüksiyon özelliklerini içermelidir: (Ahşap veya çelik dikmelerin ve alçıpanın özellikleri için alt maddelere bakınız.) Yangın durdurucu sistemin F Yangın Dayanımı monte edildiği duvarın F Yangın Dayanımı ile aynıdır. F120 dayanımlı duvarda tesisat deliği çapı geçiş yapan tesisat dış çapından 52 mm (2-1/16 inç)
1A) Dikmeler
Duvar konstrüksiyonu, ahşap ya da çelik kanal dikmelerden oluşmalıdır. Ahşap dikmeler nominal 50 mm x 100 mm boyutlarında ve 400 mm aralıklarla yerleştirilmelidir. Çelik dikmeler minimum 90 mm genişliğinde ve maksimum 600 mm aralıklarla olmalıdır.
1B) Alçıpan Plaka
Minimum 16 mm kalınlığında, 1200 mm genişliğinde, kare ya da konik kenarlı alçıpan kullanılmalıdır. Alçıpan tipi, kalınlığı, katman sayısı ve yönü, üreticisinin test edilmiş detayındaki tariflenen şekilde olmalıdır. Maksimum tesisat deliği çapı 100 mm (4”)dir.
2) Geçiş Yapan Tesisat Elemanı
Geçiş Yapan Yanıcı Tesisat Boruları aşağıdaki gibidir.
2A) Yanıcı Elekrik Konduiti 1 inç.
Nominal 25 mm (1”) çaplı veya daha küçük Elektrik Borusu. ENT, Türkiye Elektrik Tesisat Yönetmeliği ve ilgili standartlara uygun olarak monte edilmelidir.
2B) Optik Fiber Tavası
Nominal 25 mm (1”) çaplı veya daha küçük Optik Fiber Tavası. Optik fiber tavası, ilgili elektrik tesisatı standartlarına uygun olmalıdır.
Nominal 25 mm (1”) çaplı veya daha küçük Elektrik Borusu. ENT, Türkiye Elektrik Tesisat Yönetmeliği ve ilgili standartlara uygun olarak monte edilmelidir.
3) Yangın Durdurucu Sistem
Sistem aşağıdaki bileşenlerden oluşur:
3A) Arka Dolgu Malzemesi
F120 dayanımlı duvar montajlarında, tesasat deliğine kalıcı kalıp olacak şekilde sıkıştırılmış köpük arka dolgu çubuğu kullanılmalıdır. Arka dolgu, dolgu malzemesinin gerekli kalınlığına göre duvar yüzeylerinden uygun şekilde geri çekilmelidir.
3B) Yangın Durdurucu Mastik
Tesisat deliği boşluğuna minimum 12 mm kalınlığında, her iki duvar yüzeyi ile aynı hizada uygulanmalıdır. Noktasal temas bölgelerinde, duvar/geçiş yapan tesisat ara yüzeyine en az 10 mm çapında mastic uygulanmalıdır. Kullanılan mastik üreticisi: RECTORSEAL — Metacaulk 1000 İntumesan Yangın Durdurucu Mastik.
Yangın Duvarı Elektrik Konduiti Geçişi W-L-2190
Yangın Durdurucu Akustik Mastik - MC 1000, RECTORSEAL tarafından geliştirilmiş yüksek performanslı bir yangın durdurucu mastiği olarak Yangın Duvarı Elektrik Konduiti Geçişi sisteminde kritik bir rol oynamaktadır. Bu ürün, yangın dayanımını sağlamak amacıyla tesisat deliği boşluklarına uygulanır ve tesisat ile duvar yüzeyleri arasında mükemmel bir sızdırmazlık ve yangın bariyeri oluşturur.
MC 1000 mastik, minimum 12 mm kalınlığında uygulanmalı ve noktasal temas alanlarında en az 10 mm çapında mastic bölgesi bırakılarak yangının yayılmasını engeller. UL onaylı test sonuçlarıyla güvenilirliği kanıtlanmış olan bu mastik, F120 yangın dayanımlı alçıpan duvar konstrüksiyonlarında kullanılabilir. Yangın Duvarı Elektrik Konduiti Geçişi için özel olarak tasarlanmış MC 1000, koruge konduit ve yanıcı elektrik boruları gibi geçiş yapan tesisatların etrafını doldurarak yangının tesisat hattından diğer alanlara geçişini engeller.
Ayrıca ürün, akustik yalıtım performansıyla da yapının genel güvenliğine katkıda bulunur. MC 1000, kullanım kolaylığı ve yüksek dayanıklılığı ile yangın güvenliği çözümlerinde tercih edilen bir üründür. Yangın güvenliği standartlarını tam olarak karşılamaktadır. Ürün detayının orjinal PDF'i linkteki gibidir.
