W-L-2170

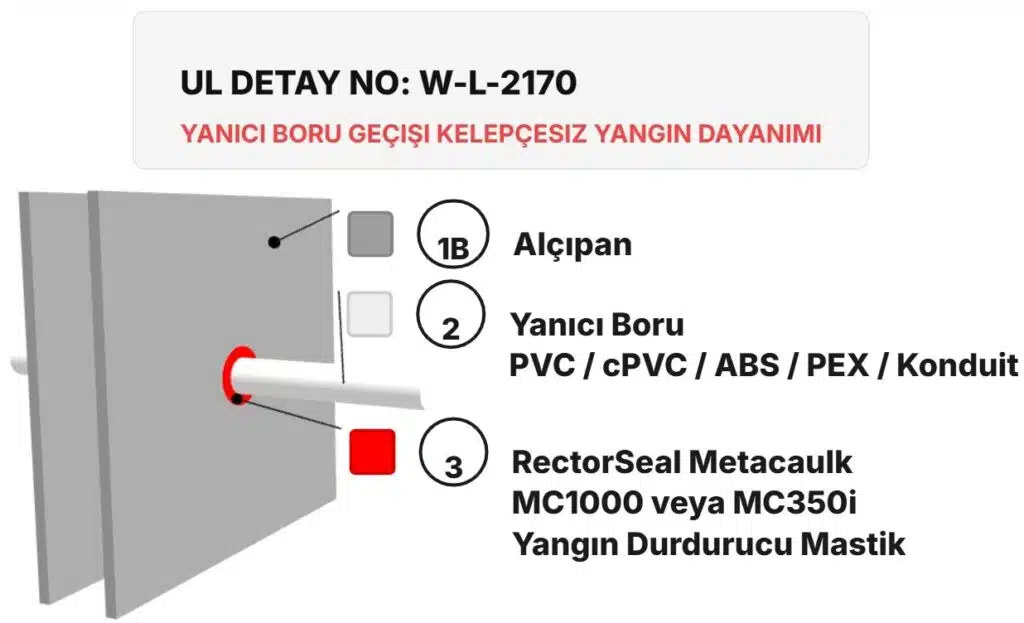

Yangın Duvarı Geçen PVC Boru Yangın Durdurucu Detayı W-L-2170
PVC / cPVC / ABS / ENT / PEX Boru geçişi
Detay Bilgileri
Sistem Hakkında
Yangın Duvarı Geçen PVC Boru detayı (Detay No: W-L-2170) yangın güvenliği açısından kritik bir öneme sahiptir. Bu detayda, F60 veya F120 yangın dayanımlı alçıpan yangın duvarları kullanılarak yanıcı boruların geçiş yerlerinde etkili bir yangın durdurucu sistem oluşturulur.
Alçıpan Yangın duvarlarının konstrüksiyonu, ahşap veya galvanizli çelik dikmelerle sağlanmakta, 16 mm kalınlığında alçıpan plakaları ile kaplanmaktadır.
Yanıcı boru olarak PVC, CPVC, ABS, ENT ve PEX türleri kullanılmakta, bu boruların çaplarına göre duvardaki boşluklar belirlenmektedir. Örneğin, çapı 38 mm ve daha küçük borular arasında bırakılan boşluklar minimum 10 mm, maksimum 29 mm aralığında olmalıdır. Daha büyük borular içinse bu boşluklar farklıdır ve bu kritik ölçülere uyum yangın dayanımını artırır. Ayrıca borular, duvarlarının her iki tarafında rijit desteklere bağlanır.
Yangın durdurucu mastik olarak RectorSeal’in Metacaulk 350i İntumesan ve MC 1000 Akustik Mastik ürünleri kullanılmakta olup bu ürünler UL Sertifikasyonuna sahiptir ve minimum 16 mm kalınlıkta uygulanmaktadır. Tesisat geçişi çevresinde ek olarak minimum 6 mm kalınlığında payanda oluşturulur. Bu detay, yapıların yangın güvenliğinde pasif koruma sağlamak için optimize edilmiştir.
RectorSeal üretimi olan bu çözümler, Underwriters Laboratories (UL) tarafından onaylanmıştır ve 120 dakikalık yangın dayanımı ile yüksek performans göstermektedir. Bu nedenle bu detay, yangın yönetmeliklerine uygunluğun sağlanması açısından kritik öneme sahiptir. Detayda kullanılan malzeme ve sistemlerin doğru uygulanması, yangının diğer alanlara yayılmasını önleyerek can ve mal kayıplarını minimize eder. Yangın Duvarı Geçen PVC Boru, Detay No: W-L-2170, yangın güvenliği projelerinde sık tercih edilen ve güvenilirliği kanıtlanmış detaylardan biridir.
Kullanılan Ürün ve Uygulama
Yangın Duvarı Geçen PVC Boru Yangın Durdurucu Detayı W-L-2170. Bu sistem, Türkiye’nin Binaların Yangından Korunması Hakkında Yönetmeliği ve ASTM E814 ile UL 1479 standartlarına uygun olarak, F60 ve F120 yangın dayanımlı alçıpan yangın duvarlarından kullanılan geçiş yapan tesisatlar için uygulanır. Yanıcı boruların geçtiği tesisat deliklerinde boşlukların yangın durdurucu malzeme ile uygun kalınlıkta doldurulması, yangın sırasında alev ve gaz geçişini önleyerek yapı yangın güvenliğini sağlar. Uygun uygulama yapılmadığında yangın yalımı hızla diğer kat veya bölümlere ilerleyerek can kaybı ve ciddi maddi hasara yol açar.
Detay İçeriği Ürünler & Alternatifleri

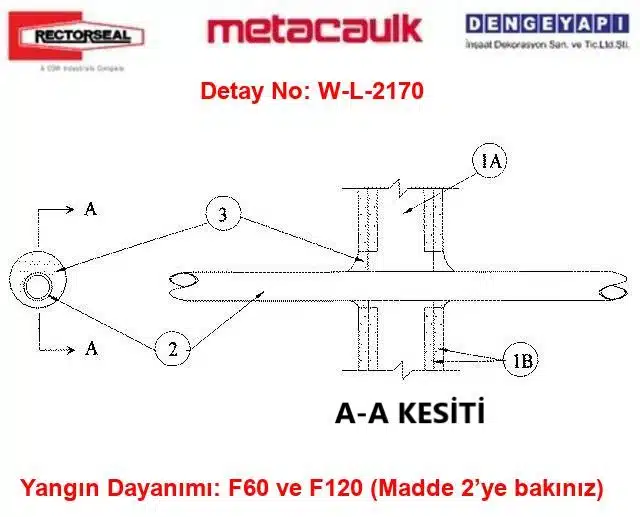

Yangın Duvarı Geçen PVC Boru — Teknik Bileşenler
1) Alçıpan Duvar
F60 veya F120 yangın dayanımlı konstrüksiyonlu alçıpan duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulmalı ve aşağıdaki yapısal özelliklere sahip olmalıdır:
1A) Dikmeler
Duvar iskeleti, ahşap dikmeler veya galvanizli çelik kanal dikmelerden oluşabilir. Ahşap dikmeler nom 50 x 100 mm (2 x 4 inç) boyutlarında olup 400 mm (16 inç) aralıklarla yerleştirilmelidir. Çelik dikmeler en az 90 mm (3-5/8 inç) genişliğinde ve en çok 600 mm (24 inç) aralıklarla monte edilmelidir.
1B) Alçıpan Plaka
16 mm (5/8 inç) kalınlığında, 1,2 m (4 ft) genişliğinde, kare veya konik kenarlı alçıpan levhalar kullanılmalıdır. Alçıpan türü, kalınlığı, kat sayısı, bağlantı elemanı türü ve levha yönlendirmesi üreticisinin test edilmiş detayındaki tarifle aynı olmalıdır. Maksimum tesisat deliği çapı 102 mm (4 inç) olmalıdır. Yangın durdurucu sistemin F Yangın Dayanımı, duvarın yangın dayanımı ve tesisatın tipi ve çapına bağlıdır (Madde 2’ye bakınız).
2) Yanıcı Boru
Yangın durdurucu sistem içerisine tek bir yanıcı boru veya kanalize boru konsantrik ya da eksantrik olarak yerleştirilmelidir. Geçiş yapan tesisat ile tesisat deliği arasındaki boşluk, borunun nominal çapına bağlıdır. Eğer çap 38 mm (1-1/2 inç) veya daha küçük ise, boşluk minimum 10 mm (3/8 inç), maksimum 29 mm (1-1/8 inç) olmalıdır. Boru çapı 38 mm’den büyükse, boşluk minimum 16 mm (5/8 inç), maksimum 25 mm (1 inç) olmalıdır. Boru, kanal veya borular duvar montajının her iki tarafında rijit olarak desteklenmelidir. Kullanılabilecek yanıcı boru ve kanallar şunlardır:
2A) PVC Boru
Kapalı (proses veya servis) veya havalanlıklı (drenaj, atık veya havalık) tesisatlar için nominal 50 mm (2 inç) veya daha küçük çapta, Schedule 40 katı veya hücresel çekirdek PVC boru.
2B) CPVC Boru
Kapalı (proses veya servis) veya havalıklı (drenaj, atık veya havalık) tesisatlar için nominal 50 mm (2 inç) veya daha küçük çapta SDR 17 13,5 CPVC boru.
2C) Sert Yanıcı Konduit
Nominal 50 mm (2 inç) veya daha küçük çapta Schedule 40 PVC konduit.
2D) ABS Boru
Kapalı (proses veya servis) veya havalıklı (drenaj, atık veya havalık) tesisatlar için nominal 38 mm (1-1/2 inç) çapta Schedule 40 hücresel veya katı çekirdek ABS boru.
2E) Elektrik Yanıcı Boru (ENT)
Nominal 38 mm (1-1/2 inç) veya daha küçük çapta PVC boru.
2F) Çapraz Bağlı Polietilen (PEX) Boru
Kapalı (proses veya servis) tesisatlar için nominal 38 mm (1-1/2 inç) veya daha küçük SDR 9 çapraz bağlı polietilen (PEX) boru. Yangın durdurucu sistemin F Yangın Dayanımı, duvarın yangın dayanımı ve tesisatın tipi ile maksimum çapına tablodaki değerlere göre bağlıdır.
3) Yangın Durdurucu Mastik
Boşluk içerisine, her iki duvar yüzeyi ile aynı hizada olacak şekilde minimum 16 mm (5/8 inç) kalınlıkta yangın durdurucu mastik uygulanmalıdır. Ek olarak, geçen tesisat çevresinde minimum 6 mm (1/4 inç) kalınlıkta bir payanda oluşturulmalıdır. Kullanılan ürünler RECTORSEAL markalı Metacaulk 1000, Metacaulk 350i, ürünleridir. Bu ürünler UL Sertifikasyon işareti taşımaktadır.
Detay Açıklaması
Yangın Duvarı Geçen PVC Boru Yangın Durdurucu Detayı W-L-2170, yangın güvenliği sistemlerinde kullanılan özel ve yüksek standartlarda bir yangın koruma çözümüdür.
Bu ürün, PVC, CPVC, ABS, ENT ve PEX gibi yanıcı boruların yangın geçişlerinde 120 dakika yangın dayanımı sağlaması amacıyla geliştirilmiştir. RectorSeal firmasının üretimi olan Metacaulk markalı ürünlerle sertifikalandırılmış ve Underwriters Laboratories (UL) testlerinden başarıyla geçmiştir.
Ürün, özellikle alçıpan yangın duvarlarında yangına karşı pasif koruma sağlamak üzere tasarlanmış olup, duvarların F60 veya F120 yangın dayanımı taşıması gerekmektedir. Bu yangın durdurucu sistemde kullanılan mastikler Metacaulk 350i İntumesan Yangın Durdurucu Mastik ve MC 1000 Yangın Durdurucu Akustik Mastik’tir. Bu mastikler, sistemde minimum 16 mm kalınlıkta uygulanmakta ve yangın geçiş boşluklarını tamamen kapatarak yangın dayanımını üst seviyeye çıkarmaktadır. Ayrıca, boru çaplarına göre boşluklar detayda belirtilen standartlara uygun olarak bırakılmakta, borular ise duvarın iki tarafında rijit desteklerle sabitlenmektedir. Detay No: W-L-2170 yapıya yüksek seviyede yangın koruması sağlamak ve yangının yayılmasını önlemek için ideal bir tercih olmaktadır. Tesisat geçişlerinin güvenli bir şekilde korunmasını isteyen projelerde Yangın Duvarı Geçen PVC Boru Yangın Durdurucu Detayı uzun ömürlü, sertifikalı ve etkili bir çözüm sunmaktadır. Bu ürün, yapıların pasif yangın güvenliği standartları ile uyumlu olup, yüksek kalite ve güvence arayan profesyoneller tarafından tercih edilmektedir.
Sık Sorulan Sorular
Yangın Duvarı Geçen PVC Boru detayının UL listeli detay no nedir?
Detay No: W-L-2170 olan Yangın Duvarı Geçen PVC Boru detayında yanıcı boru geçişlerinde yangın dayanımı sağlanmaktadır.
Yangın Duvarı Geçen PVC Boru Yangın Durdurucu Detayda kullanılan yangın durdurucu mastikler hangileridir?
Detay No: W-L-2170 için kullanılan yangın durdurucu mastikler Metacaulk 350i İntumesan ve MC 1000 Yangın Durdurucu Akustik Mastiktir. Bu ürünler yakın zamanda test edilerek yangın dayanımı sağlamaktadır.
Yangın Duvarı Geçen PVC Boru Yangın Durdurucu Detayda geçen yanıcı boru türleri nelerdir?
Detay No: W-L-2170 kapsamında PVC, CPVC, ABS, ENT ve PEX borular şeklinde yanıcı borular yer almakta ve bu detayda bu borulara uygun geçiş standartları uygulanmaktadır.
Yangın Duvarı Geçen PVC Boru Yangın Durdurucu Detayı Yangın dayanımı kaç dakikadır?
Detay No: W-L-2170 detayında firestop sisteminin yangın dayanımı 120 dakika olarak belirlenmiştir ve bu değer ilgili standartlarla uyumludur.
W-L-2170 kodu ne anlama geliyor?
W-L-2170, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Yanıcı Boru, Kondüit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
