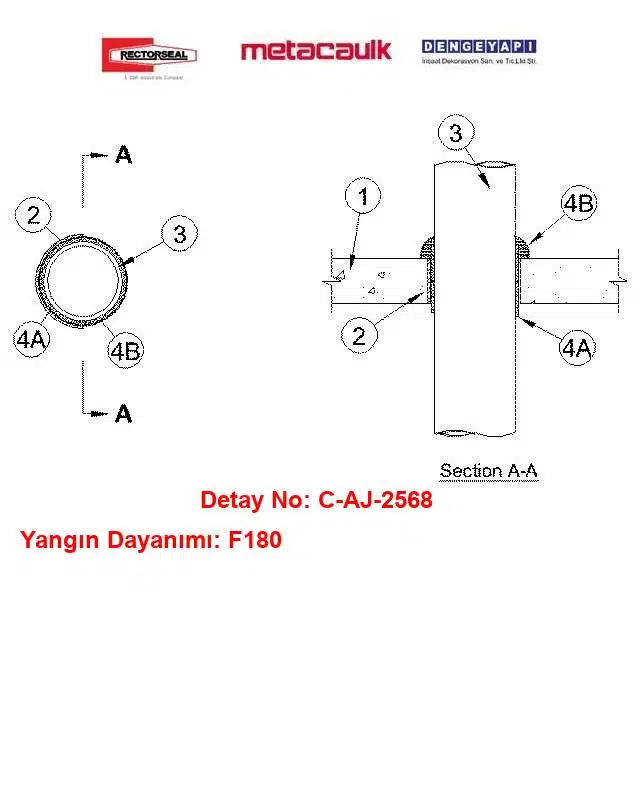

Yangın Duvarından geçen Yanıcı Boru Detayı C-AJ-2568

Yangın Duvarından geçen Yanıcı Boru Detayı C-AJ-2568

C-AJ-2568 yangın durdurucu sistemi, modern inşaatlarda kullanılan etkili bir yangın güvenliği çözümüdür. Bu sistem, özellikle F60 ve F180 yangın dayanımına sahip döşeme ve duvar yapıları için tasarlanmıştır. Yangın durdurucu malzeme, yangının yayılmasını önleyerek yapının bütünlüğünü korumaktadır. ASTM E814 ve UL 1479 standartlarına uygun şekilde test edilen bu sistem, güvenilirliği ile dikkat çekmektedir. Kullanılan bileşenler arasında beton döşeme, metal kılıf borular ve yangın durdurucu malzeme bulunmaktadır. Bu malzemeler, yangın durumunda etkili bir bariyer oluşturarak yangının yayılmasını engellemektedir.

Test laboratuvarlarında yapılan çalışmalar sonucunda, bu sistemin yangın dayanımı onaylanmış ve Türkiye Binaların Yangından Korunması Hakkında Yönetmelik (BYKYHY) 2007/12937 standardına uygunluğu belgelenmiştir. C-AJ-2568, yangın güvenliği alanında önemli bir yere sahip olup, inşaat sektöründeki gereksinimleri karşılamak için en iyi çözümleri sunmaktadır.

Yangın Duvarından geçen Yanıcı Boru Detayı Yanıcı Boru Geçişlerinde F120 Yangın Dayanımı ve Uygulama Esasları

Yangın Duvarından geçen Yanıcı Boru Detayı Bu sistem, yanıcı boruların betonarme döşeme veya duvarlardan geçişini sızdırmaz hale getirmek amacıyla ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmiştir. Teknik inceleme kapsamında sistemin sunduğu yangın dayanımı F120 (120 dakika) olarak belirlenmiştir.

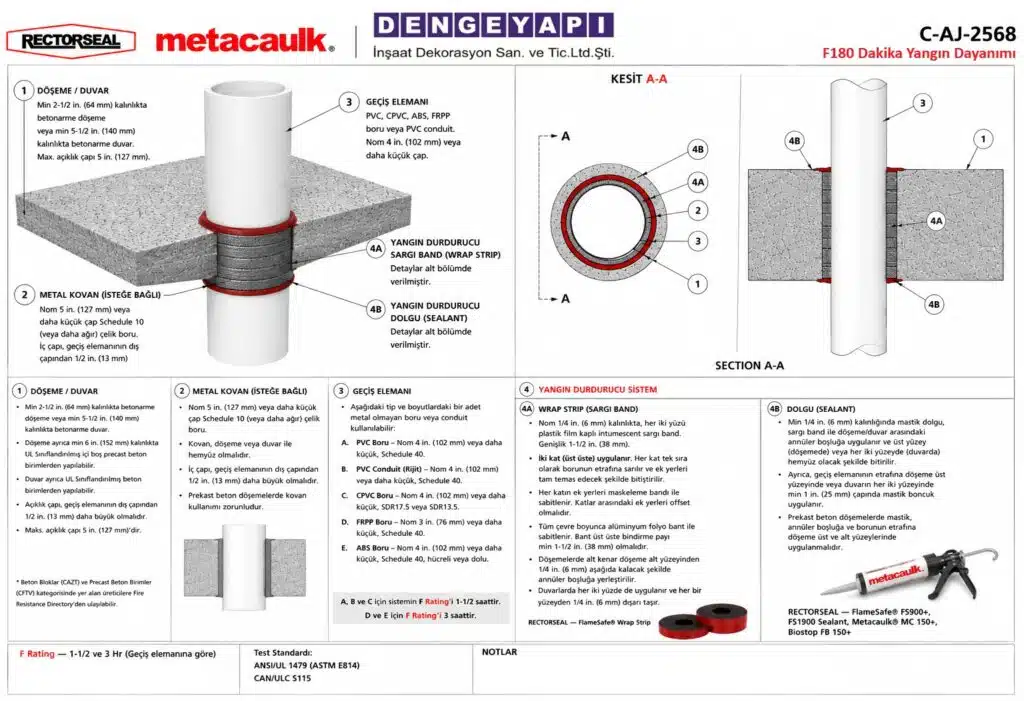

Yangın Duvarından geçen Yanıcı Boru Detayı Tesisat Bileşenleri ve Ölçü Sınırları:

• Tesisat Deliği: En fazla 125 mm (5”) çapında dairesel açıklık.

• Yanıcı Borular:

  • PVC Boru: En fazla 100 mm (4”) çapında, Schedule 40, kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde.

  • CPVC Boru: En fazla 100 mm (4”) çapında, SDR 13.5 veya Schedule 40, kapalı veya havalıklı sistemlerde.

  • ABS Boru: En fazla 100 mm (4”) çapında, Schedule 40, kapalı veya havalıklı sistemlerde.

  • PPR Boru: Nom 75 mm çapında (veya daha küçük) Schedule 40 FRPP boru

• Aralıklar: Tesisat ile tesisat deliği boşluğu kenarı arası mesafe min. 0 mm (noktasal temas) ile maks. 13 mm (1/2”) olmalıdır. Boru, yapının her iki tarafında rijit şekilde desteklenmelidir.

Yangın Duvarından geçen Yanıcı Boru Detayı Uygulama Gereklilikleri:

• Yangın Durdurucu Mastik: Metacaulk 1200, tesisat deliği boşluğu içerisine en az 6 mm (1/4”) kalınlıkta, döşemenin alt yüzeyiyle veya duvarın her iki yüzeyiyle hem yüz olacak şekilde uygulanmalıdır.

• MC Yangın Durdurucu Sargı (Wrap Strip):

  • 100 mm (4”) çapındaki borular için iki kat, 75 mm (3”) ve daha küçük çaplı borular için bir kat intumesan kuşak (6 mm kalınlık, 25 mm genişlik) boru çevresine sarılmalıdır.

• Galvanizli Çelik Zırhlı Yangın Durdurucu Kelepçe (Steel Collar):

  • 0.41 mm kalınlığında galvanizli çelikten imal edilen 25 mm (1”) derinliğindeki zırh, sargı üzerine sarılmalı ve çelik dubeller ile yapıya sabitlenmelidir.

Yangın Duvarından geçen Yanıcı Boru Detayı Uygulanmazsa Ne Olur?

• Yangın Yayılımı: F120 yangın dayanımı sağlanamaz; yangın anında PVC veya ABS borunun erimesiyle oluşan boşluklardan alev ve zehirli dumanlar katlar arası hızla yayılır.

• Yönetmelik İhlali: Uygulama, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına aykırı hale gelerek can güvenliğini tehlikeye atar.

• Sistem Çökmesi: Çelik zırhlı kelepçe kullanılmaması durumunda, intumesan sargı genleşme basıncını boru eksenine odaklayamaz ve sızdırmazlık bariyeri işlevini yitirir.
