W-L-1177
Yangın Yalıtımı Alçıpan Boru Geçişi Detayı W-L-1177
Çelik Veya Alüminyum Spiral Konduit
Detay Bilgileri
Sistem Hakkında
Yangın Yalıtımı Alçıpan Boru Geçişi Detayı W-L-1177, Üreticisinin test edilmiş detayındaki tariflenen şekilde, F60 veya F120 yangın dayanımlı alçıpan/dikme duvar elemanları ile oluşturulmalıdır. Ticari adı Metacaulk 1000 olan RECTORSEAL intumesan yangın durdurucu mastik kullanılmaktadır. Sistem içerisinde sabit köpük yedek eleman ve en az 12,5 mm kalınlığında (5/8 inç) alçıpan vardır. Geçiş yapan tesisat olarak 38 mm (1½”) ve daha küçük çaplarda çelik veya alüminyum esnek metal boru kullanılabilir.
Kullanılan Ürün ve Uygulama
Bu sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik ile ASTM E814 ve UL 1479 standartlarına uygun olarak, F60 veya F120 yangın dayanımlı alçıpan/dikme duvarlarda elektrik esnek metal boru tesisatlarının geçişlerinde kullanılır.
Detay İçeriği Ürünler & Alternatifleri

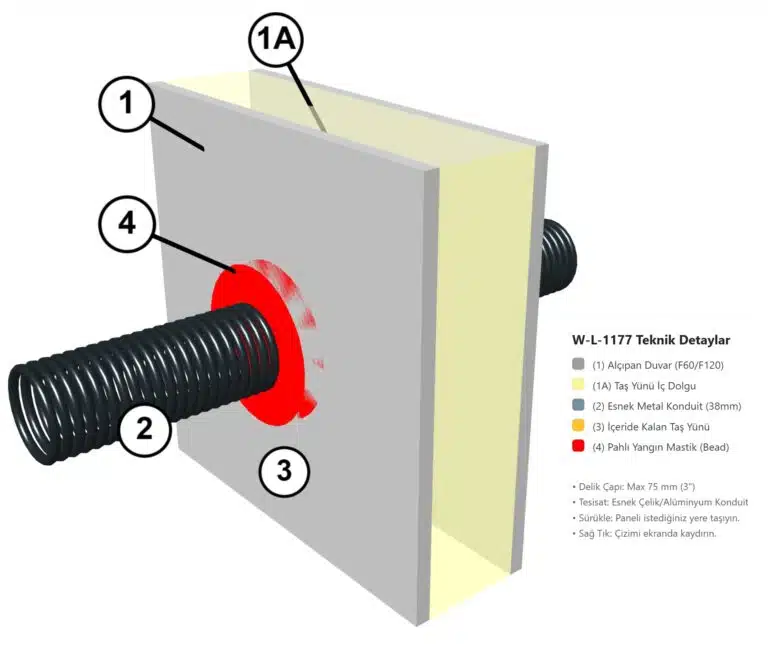

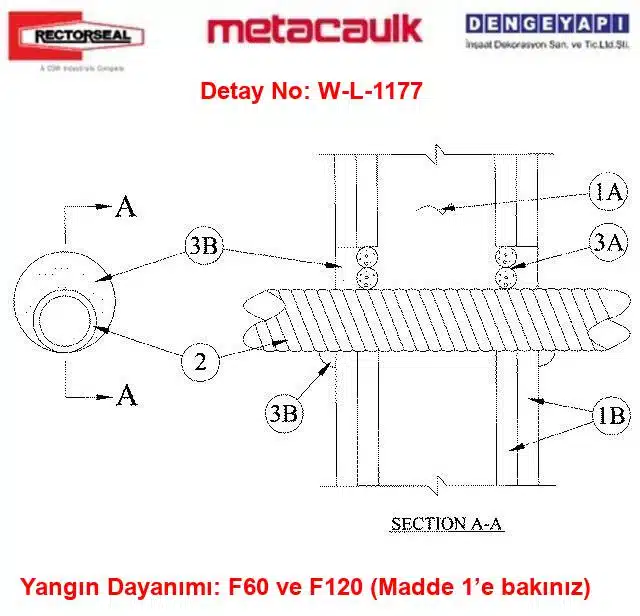

Yangın Yalıtımı Alçıpan — Teknik Bileşenler
1) Alçıpan Duvar
F60 ve F120 yangın dayanımlı Konstrüksiyonlu alçıpan duvar, Üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulmalıdır. Duvarın konstrüksiyonu aşağıdaki özellikleri içermelidir:
1A) Dikmeler
Duvar konstrüksiyonu ahşap veya çelik kanal dikmelerden oluşacaktır. Ahşap dikmeler 50 mm x 100 mm (2”x4”) nominal ölçülerde ve 400 mm aralıklarla yerleştirilecektir. Çelik dikmeler en az 90 mm (3½”) eninde ve en fazla 600 mm aralıklarla konumlandırılacaktır.
1A-A) Metal Kılıf
Metal Kılıf (Opsiyonel) — En az 0,45 mm kalınlığında (No. 26 gauge) galvanizli sacdan üretilmiş, uzunlamasına dikişte en az 25 mm (1”) bindirmesi olan silindirik kılıf. Kılıf uçları duvar yüzeylerine hizalı ya da en fazla 25 mm (1”) dışa taşacak şekilde yerleştirilecektir.
1B) Alçıpan Plaka
En az 16 mm (5/8”) kalınlıkta, 1200 mm genişliğinde, kare veya konik kenarlı olacaktır. Alçıpan tipi, kalınlığı, kat sayısı ve yüzeyi Üreticisinin test edilmiş detayında belirtilenlere uygun olacaktır. Tesisat delik çapı en fazla 75 mm (3”) olmalıdır. Yangın durdurucu sistemin F Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır.
2) Geçiş Yapan Tesisat Elemanı
Geçiş Yapan Tesisat — Yangın durdurucu sistem içerisinde eksantrik veya konsantrik olarak konumlandırılmış tek bir esnek metal boru yer alabilir. Tesisat deliği boşluğu 0 mm (noktasal temas) ile en fazla 28 mm (1⅛”) arasında olacaktır. Boru, duvar elemanının her iki tarafından rijit şekilde desteklenecektir. Kullanılacak tesisat tipleri ve çapları aşağıdaki gibidir:
2A) Çelik Esnek Metal Boru
Nominal 38 mm (1½”) çap veya daha küçük çelik esnek metal boru. Çelik esnek metal boru kullanıldığında, yangın durdurucu sistemin F Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır.
2B) Alüminyum Esnek Metal Boru
Alüminyum Esnek Metal Boru — Nominal 38 mm (1½”) çap veya daha küçük alüminyum esnek metal boru.
3) Yangın Durdurucu Sistem
Yangın Durdurucu Sistem aşağıdaki elemanlardan oluşur:
3A) Arka Dolgu Malzemesi
F120 dayanımlı duvarlarda, tesisat deliğine kalıcı kalıp olacak şekilde sıkıştırılmış köpük destek çubuğu kullanılacaktır. Arka dolgu malzemesi, doldurma malzemesinin istenen kalınlığını karşılayacak şekilde duvar yüzeylerinden gömülü konumda olacaktır.
3B) Yangın Durdurucu Malzeme
Yangın Durdurucu Malzeme — Mastik — Boşluk içerisine, her iki duvar yüzeyi ile aynı hizada, en az 12,5 mm (1/2 inç) kalınlığında uygulanacaktır. Duvar ile geçiş yapan tesisatın temas noktalarında, her iki duvar yüzeyinde yangın durdurucu malzeme olarak en az 6 mm (1/4 inç) çapında dolgu beadı uygulanacaktır. Kullanılan ürün RECTORSEAL - Metacaulk 1000 intumesan yangın durdurucu mastiktir.
Detay Açıklaması
MC 1000 Yangın Durdurucu Mastik, RectorSeal markasının yangın durdurucu intumesan mastik ürünüdür. Alçıpan boru geçişi detaylarında yangın dayanımını sağlamak için kullanılır. Ürün, 13 mm kalınlıkta uygulanır ve 120 dakika yangın dayanımı sağlar. Ürün detayları ve satın alma bilgileri dengeyapi.com.tr üzerinden erişilebilir.
Sık Sorulan Sorular
Yangın Yalıtımı Alçıpan detayında yangın durdurucu kalınlık nedir?
Yangın Yalıtımı Alçıpan detayında yangın durdurucu kalınlık 13 mm olarak belirlenmiştir. (Detay No: W-L-1177)
Yangın Yalıtımı Alçıpan sistemde hangi boru malzemeleri kullanılır?
Yangın Yalıtımı Alçıpan detayında kullanılan boru malzemeleri alüminyum ve çelik kondüit olarak geçer. (Detay No: W-L-1177)
Yangın Yalıtımı Alçıpan detayındaki yangın dayanımı süresi nedir?
Detay No W-L-1177'de yangın dayanımı 120 dakika olarak onaylanmıştır. (Detay No: W-L-1177)
Yangın Yalıtımı Alçıpan boru geçiş detayında kullanılan mastik ürünü nedir?
Yangın Yalıtımı Alçıpan boru geçiş detayında kullanılan mastik ürünü RECTORSEAL markası Metacaulk 1000 intumesan yangın durdurucu mastiktir. (Detay No: W-L-1177)
W-L-1177 kodu ne anlama geliyor?
W-L-1177, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Metal Boru, Konduit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
