W-L-2199
Yangına Dayanıklı Alçıpan Duvar PVC Boru Yangın Durdurucu Kelepçe Detayı W-L-2199
PVC / cPVC boru 200 mm
Detay Bilgileri
Sistem Hakkında
Yangına Dayanıklı Alçıpan Duvar PVC Boru Yangın Durdurucu Kelepçe detayı, F120 dakika yangın dayanımı sağlamaktadır.
Üretici RectorSeal markasından Metacaulk ailesine ait olan bu sistem, UL test laboratuvarlarının onayından geçmiştir. Alçıpan duvar yapısı F60 veya F120 yangın dayanımına sahip olmalı, içindeki dikmeler ahşap ya da çelik kanal olarak 400 mm aralıklarla konumlandırılmalıdır. Alçıpan plakalar 16 mm kalınlıktan az olmamalı ve maksimum 250 mm çapta tesisat delikleri açılabilmelidir.
Boru geçişlerinde kullanılan PVC veya CPVC boruların çapı maksimum 200 mm olarak sınırlandırılmıştır. Bu teknolojik kelepçe sistemi, galvanize çelik tel mesh manşon ve MC 1000 Yangın Durdurucu Akustik Mastik gibi yangın durdurucu malzeme ile desteklenir. Ayrıca intumesan yangın durdurucu sargı bandaj ile tesisat etrafında güvenlik artırılır. Galvanizli çelik zırhlı kelepçe detayları yangının yayılmasını engeller, tesisatlara sağlam destek sağlar.
Kullanılan Ürün ve Uygulama
Yangına Dayanıklı Alçıpan Duvar PVC Boru Yangın Durdurucu Kelepçe Detayı W-L-2199 Bu sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik ve ASTM E814 ile UL 1479 standartlarına uygun olarak, F60 veya F120 yangın dayanımlı konstrüksiyonlu alçıpan duvarlarda kullanılır. Sistem, yanıcı boru geçişi yapılan tesisat deliklerinde uygulanır. Uygun şekilde kullanılmadığında, yangın yalımının ve sıcak gazların boru boşluklarından kaçmasına neden olarak yangın hızla yayılır ve ciddi can kaybı ile maddi hasarlara yol açar.
Detay İçeriği Ürünler & Alternatifleri
Yangına Dayanıklı Alçıpan Duvar PVC Boru Yangın Durdurucu Kelepçe — Teknik Bileşenler

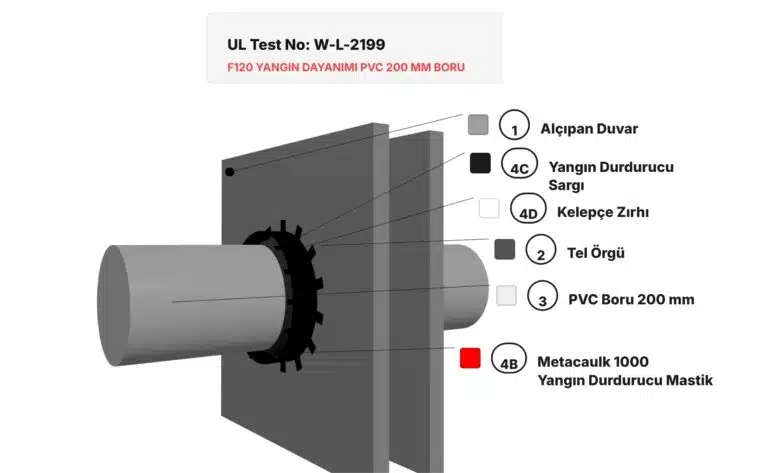

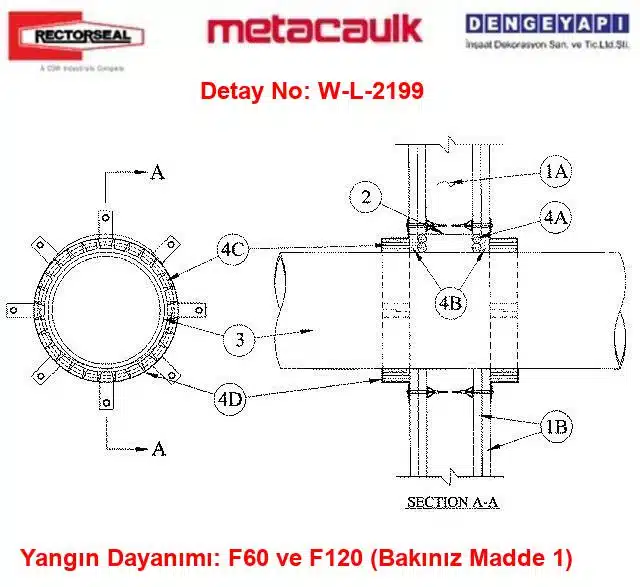

1) Alçıpan Duvar
F60 veya F120 yangın dayanımlı konstrüksiyonlu alçıpan duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulmalı ve aşağıdaki yapısal özellikleri içermelidir:
1A) Dikmeler
Duvar konstrüksiyonu, ahşap veya çelik kanal dikmelerden oluşmalıdır. Ahşap dikmeler, yaklaşık 50 mm x 100 mm kesitli (nominal 2x4 inch) kereste olup 400 mm (16 in.) aralıklarla monte edilmelidir. Çelik dikmeler ise en az 90 mm (3-1/2 in.) genişliğinde ve maksimum 600 mm (24 in.) aralıklarla yerleştirilmelidir.
1B) Alçıpan Plaka
En az 16 mm (5/8 in.) kalınlığında, 1200 mm genişliğinde kare veya konik kenarlı alçıpan kullanılmalıdır. Alçıpan tipi, kalınlığı, kat sayısı ve yönlendirmesi üreticisinin test edilmiş detayında tariflendiği şekildedir. Maksimum tesisat deliği çapı 250 mm (10 inç) olmalıdır. Yangın Durdurucu Sistemin yangın dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır.
2) Galvanize Çelik Tel Mesh
No. 8 çelik tel mesh'ten yapılan silindirik manşon, uzunlamasına dikiş boyunca minimum 50 mm (2 in.) üst üste gelecek şekilde olmalıdır. Çelik tel mesh'in uzunluğu duvar kalınlığından 12 mm (1/2 in.) daha kısa tutulmalıdır. Tel mesh, tesisat deliği çevresine tam oturacak ve merkezlenmiş şekilde şekillendirilmelidir.
3) Geçiş Yapan Tesisatlar
Yangın durdurucu sistem içerisinde yanıcı boru olarak ya eksantrik ya da konsantrik şekilde bir adet boru yerleştirilecektir. Tesisat deliği boşluğu 0 mm (noktasal temas) ile maksimum 35 mm (1-3/8 inç) arasında olmalıdır. Boru, duvar konstrüksiyonunun her iki tarafından sağlam şekilde desteklenmelidir. Kullanılabilecek yanıcı boru türleri ve ölçüleri şunlardır:
3A) PVC Boru
Kapalı (proses veya besleme) veya havalıklı (atık, drenaj veya havalık) tesisat sistemlerinde kullanılan, nominal 200 mm (8 inç) veya daha küçük çaplarda, Schedule 40 standartlı, dolu veya hücresel çekirdek PVC boru.
3B) CPVC Boru
Kapalı (proses veya besleme) veya havalıklı (atık, drenaj veya havalık) tesisat sistemlerinde kullanılan, nominal 200 mm (8 inç) veya daha küçük çaplarda, SDR 17 standartlı CPVC boru.
4) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdaki elemanlardan oluşmaktadır:
4A) Arka Dolgu Malzemesi
F120 dayanımlı duvar montajlarında, kalıcı kalıp olacak şekilde köpük arka dolgu çubuğu tesisat deliğine sıkıca yerleştirilmelidir. Arka dolgu, dolgu malzemesi kalınlığını karşılayacak şekilde her iki duvar yüzeyinden çekilmelidir.
4B) Yangın Durdurucu Malzeme — Mastik
Boşluk içerisine en az 12 mm (1/2 inç) kalınlığında, her iki duvar yüzeyiyle düz hizalanacak şekilde MC Yangın Durdurucu Mastik uygulanmalıdır. (Üretici: RECTORSEAL — Metacaulk 1000)
4C) Yangın Durdurucu Sargı
Yaklaşık 6 mm (1/4 in.) kalınlığında ve 50 mm (2 in.) genişliğinde intumesan MC Yangın Durdurucu Sargı. Dört kat sargı, geçiş yapan tesisat etrafına ayrı ayrı sarılır ve uçları birbirine bitişik, maskeleme bandı ile sabitlenir. Üst üste gelen katların uçları tesadüfi şekilde kaydırılır. MC Yangın Durdurucu Sargı, duvarın her iki yüzeyine sıkıca dayandırılır. (Üretici: RECTORSEAL — Metacaulk Wrap Strip)
4D) Galvanizli Çelik Zırhlı Yangın Durdurucu Kelepçe
MC Yangın Durdurucu Mastik üreticisinden temin edilen, minimum 0,4 mm kalınlığında (No. 28) galvanizli çelikten imal edilmiştir. Yaklaşık 50 mm (2 in.) derinliğinde, 25 mm (1 in.) genişliğinde ve her 100 mm (4 in.) de bir olmak üzere 38 mm (1-1/2 in.) uzunluğunda ankraj kanatları bulunan kelepçe; duvar yüzeylerine sağlam şekilde monte edilir. Kelepçede ayrıca ankraj kanatlarının karşısında 13 mm (1/2 in.) genişliğinde ve 19 mm (3/4 in.) uzunluğunda tutma kanatları bulunur. Kelepçe, MC Yangın Durdurucu Sargı üzerine sarılır ve en az 25 mm (1 in.) bindirme yapılır. Bindirme kısmında kelepçe uçları yaklaşık 38 mm (1-1/2 in.) boyunca karşılıklı yönde enine kesilir ve 12 mm (1/2 in.) içerden iç içe geçirilir. Tutma kanatları 90° boruya doğru bükülerek tesisat deliği boşluğunu korur ve MC Yangın Durdurucu Sargı'nın yerinde kalmasını sağlar. Kelepçe, her ankraj kanadında en az 3 mm (1/8 in.) çapında ve 57 mm (2-1/4 in.) uzunluğunda boşluk dübeli ve 5 mm (3/16 in.) x 12 mm (1/2 in.) çapında rondela kullanılarak duvarın her iki yüzeyine tutturulur.
Detay Açıklaması
Yangına Dayanıklı Alçıpan Duvar PVC Boru Yangın Durdurucu Kelepçe detayı, yapı sektöründe yangın güvenliğini sağlamak amacıyla geliştirilmiş özel bir üründür.
Bu ürün, PVC ve CPVC boruların geçiş noktalarında 120 dakika yangın dayanımı sağlar.
Üretici firma RectorSeal’in Metacaulk markası altında sunulan bu detay, UL (Underwriters Laboratories) tarafından test edilip onaylanmıştır.
Ürün, F60 ve F120 standartlarında yangına dayanıklı alçıpan duvarlarla uyumlu çalışır. Yapısal olarak ahşap veya çelik dikmelerden oluşan duvar konstrüksiyonu, belirlenen aralık ve kalınlıklarda alçıpan plakalarla tamamlanır.
Maksimum tesisat deliği çapı 250 mm olmasına rağmen, bu detay özellikle 200 mm çapındaki PVC veya CPVC borularda kullanılmaktadır. Yangın durdurucu sistem, galvanize çelik tel mesh manşon, arka dolgu köpüğü, MC 1000 Yangın Durdurucu Akustik Mastik ve Metacaulk Yangın Durdurucu Sargı Bandaj gibi tamamlayıcı malzemeleri içerir. Bu ürünler birlikte tesisat deliklerini güvenli şekilde kaplayarak yangının yayılmasını engeller. Galvanizli çelik zırhlı kelepçe, borulara sağlam destek sağlar ve yangın esnasında yapısal bütünlüğü korur. MC 1000 Yangın Durdurucu Akustik Mastik ve MC Yangın Durdurucu Sargı Bandaj sistemleri, yangın güvenliği açısından kritik öneme sahiptir. Bu detay, hem konut hem ticari yapılarda yangın dayanımı gerektiren tesisat geçişlerinde tercih edilen güvenilir bir çözüm olmaktadır.
Sık Sorulan Sorular
Yangına Dayanıklı Alçıpan Duvar PVC Boru Yangın Durdurucu Kelepçe nedir?
Yangına Dayanıklı Alçıpan Duvar PVC Boru Yangın Durdurucu Kelepçe, detay_no W-L-2199 kapsamında 120 dakika yangın dayanımı sağlayan, PVC ve CPVC boruların geçişini güvence altına alan özel bir yangın koruma detayıdır. Bu ürün, alçıpan duvar yapılarında kullanılır ve RC RectorSeal Metacaulk ürün ailesiyle uyumludur.
Yangına Dayanıklı Alçıpan Duvar PVC Boru Geçişi Detayı kapsamındaki yangın dayanımı süresi nedir?
W-L-2199 kapsamında kullanılan Yangına Dayanıklı Alçıpan Duvar PVC Boru Yangın Durdurucu Kelepçe, 120 dakika yangın dayanımı sağlar ve UL test laboratuvarları tarafından onaylanmıştır.
Yangına Dayanıklı Alçıpan Duvar PVC Boru Geçişi Detayı Yangın durdurucu sistemde MC 1000 Mastik ürününün rolü nedir?
MC 1000 Yangın Durdurucu Akustik Mastik, Yangına Dayanıklı Alçıpan Duvar PVC Boru Yangın Durdurucu Kelepçe detayında yangın durdurucu sistemin önemli bir parçasıdır. Bu mastik boşluklara uygulanarak yangının yayılmasını önler ve 120 dakika dayanım sağlar.
Yangına Dayanıklı Alçıpan Duvar PVC Boru Geçişi Detayı boru çapı nedir?
Yangına Dayanıklı Alçıpan Duvar PVC Boru Yangın Durdurucu Kelepçe Detayı W-L-2199 ile uyumlu olarak PVC ve CPVC borular, maksimum 200 mm çapta ve yanıcı özellikte olabilir. Yangına Dayanıklı Alçıpan Duvar PVC Boru Yangın Durdurucu Kelepçe ürünüyle birlikte bu taşıyıcı kelepçe sistemi ile güvenli geçiş sağlanır.
W-L-2199 kodu ne anlama geliyor?
W-L-2199, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Yanıcı Boru, Kondüit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
