W-L-2207
Yangına Dayanıklı Alçıpan PVC Boru Yangın İzolasyonu W-L-2207
PVC ve cPVC Boru 75 mm
Detay Bilgileri
Sistem Hakkında
Yangına Dayanıklı Alçıpan PVC Boru Yangın İzolasyonu W-L-2207, yangın güvenliği açısından kritik bir detaydır.
Bu sistem, F60 yangın dayanımlı alçıpan duvar içerisinde kullanılan PVC ve CPVC tip yanıcı borulara yönelik özel olarak geliştirilmiştir. Detay kapsamında, sistemin kullanımı ve montajı üretici RectorSeal’in test sertifikaları ışığında gerçekleştirilir.
Alçıpan duvar konstrüksiyonu, ahşap ya da çelik kanal dikmeler ile yapılır; ahşap dikmeler 50×100 mm ölçülerinde, çelik dikmeler ise en az 65 mm genişlikte olup aralıkları 400 ile 600 mm arasındadır. Alçıpan plakalar minimum 16 mm kalınlığındadır ve 1219 mm genişliğinde kare veya konik kenar biçimindedir. Bu plakalar, borular için maksimum 114 mm çapında tesisat deliği içerir.
Boru çapı nominal olarak 75 mm olup, tesisat deliği kenarı ile boru arasındaki boşluk 6 mm olarak korunur. Borular duvarın her iki tarafında sağlam şekilde desteklenir. Yangın durdurucu sistem, MC Yangın Durdurucu Sargı ve MC Yangın Durdurucu Kelepçe bileşenlerinden oluşur. Yangın durdurucu sargı, boru bağlantısının dış çevresine sarılarak yangına karşı bariyer oluşturur. Kelepçe ise, boru ve bağlantıyı sabitleyerek sistemin etkinliğini artırır. Alternatif olarak galvanizli çelik zırhlı yangın durdurucu kelepçe kullanılabilir. Sistem, 60 dakika boyunca yangına dayanıklılık sağlar ve UL laboratuvarları tarafından onaylanmıştır. Sistem, yapısal yangın yalıtımı açısından güvenilir ve uygulanabilir bir çözümdür.
Kullanılan Ürün ve Uygulama
Nerede Kullanılır:
Bu sistem, Türkiye’nin Binaların Yangından Korunması Hakkında Yönetmeliği ile ASTM E814 ve UL 1479 standartları gereğince, F60 yangın dayanımlı konstrüksiyonlu alçıpan duvarlarda yanıcı boru tesisatlarının güvenli geçişini sağlamak üzere tasarlanmıştır. Yanıcı boruların tesisat deliği boşluğu doğru boyutta ve sistem bileşenleri uygun şekilde monte edilmezse, yangın yalımı hızla yayılır ve bina yapısında ciddi hasara ve can kaybına yol açar. Bu sebeple sistem, can güvenliği ve yapısal bütünlük için zorunludur.
Detay İçeriği Ürünler & Alternatifleri

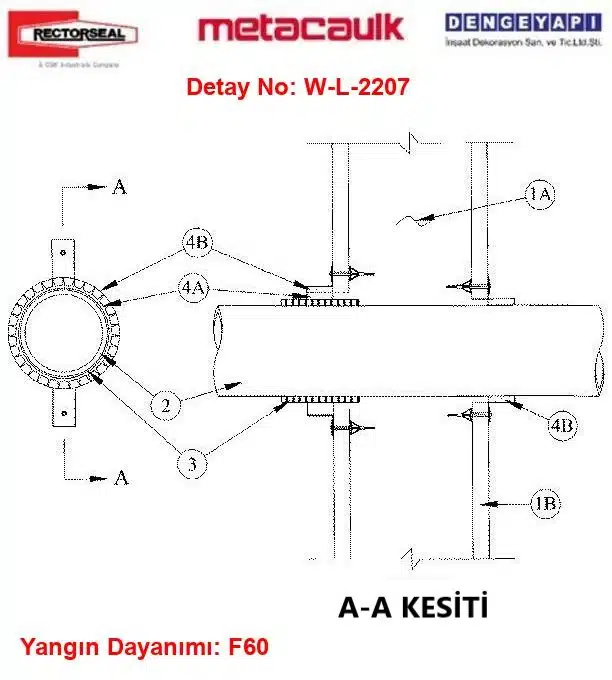

Yangına Dayanıklı Alçıpan PVC Boru Yangın İzolasyonu — Teknik Bileşenler
1) Alçıpan Duvar
F60 yangın dayanımlı konstrüksiyonlu alçıpan duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde ve aşağıdaki yapı özellikleri ile oluşturulmalıdır.
1A) Dikmeler
Duvar karkas yapısı ahşap veya çelik kanal dikmelerden oluşacaktır. Ahşap dikmeler nominal 50 x 100 mm ölçülerinde ve 400 mm aralıklarla monte edilecektir. Çelik dikmeler ise en az 65 mm genişlikte ve maksimum 600 mm aralıklarla yerleştirilecektir.
1B) Alçıpan Plaka
En az 16 mm kalınlığında, 1219 mm genişliğinde, kare veya konik kenarlı alçıpan kullanılacaktır. Alçıpan tipi, kalınlığı, kat sayısı ve yönlendirme, üreticisinin test edilmiş detayındaki tariflenen şekilde olmalıdır. Maksimum tesisat deliği çapı 114 mm’dir.
2) Geçiş Yapan Tesisat Elemanı
Yangın durdurucu sistemin merkezinde bir adet yanıcı boru yer alacaktır. Boru veya boru bağlantısı ile tesisat deliğinin kenarı arasındaki nominal boşluk 6 mm olmalıdır. Boru, duvar yapısının her iki tarafında da sağlam olarak desteklenecektir. Aşağıdaki tür ve boyutlardaki yanıcı borular kullanılabilir.
2A) PVC Boru
Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde kullanılan, nominal 76 mm çapında (veya daha küçük) Schedule 40 katı veya hücresel çekirdekli PVC boru kullanılacaktır.
2B) CPVC Boru
Kapalı (proses veya besleme) sistemlerde kullanılan nominal 76 mm çapında (veya daha küçük) SDR13.5 veya Schedule 40 CPVC boru; havalıklı (drenaj, atık veya havalık) sistemlerde ise Schedule 40 CPVC boru kullanılacaktır.
3) Boru Bağlantısı
Nominal 76 mm çapında (veya daha küçük), boru ile aynı malzemeden yapılmış boru bağlantısı duvarın bir tarafına monte edilecektir. Boru bağlantısı, yangın durdurucu cihaz (Madde 4B) ile uyumlu şekilde yerleştirilecektir.
4) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdaki malzemelerden oluşacaktır:
4A) MC Yangın Durdurucu Sargı
Boru bağlantısının dış çevresi üzerine sıkı biçimde sarılan, 6 mm kalınlığında ve 25 mm genişliğinde İntumesan MC Yangın Durdurucu Sargı. Sargı, bant ya da bağ teli ile sabitlenip duvar yüzeyine dayandırılır. Yangın durdurucu cihaz (Madde 4B) ile birlikte kullanılır. Üretici: RECTORSEAL — Metacaulk MC Yangın Durdurucu Sargı.
4B) Yangın Durdurucu Kelepçe
Yangın durdurucu cihaz, intumesan malzeme astarlı galvanizli çelik MC Yangın Durdurucu Kelepçe’den oluşur ve geçiş yapan tesisatın çapına uygun olarak boyutlandırılır. Cihaz, boru, boru bağlantısı ve MC Yangın Durdurucu Sargı etrafına, montaj talimatlarına göre yerleştirilir. Boru bağlantısı olmayan duvar tarafında cihaz çapı, boru çapına eşittir. Boru bağlantısı bulunan duvar tarafında cihaz çapı boru çapından 25 mm daha büyük olur. Cihaz; No. 10, 38 mm uzunluğunda laminat vida veya 3 mm çapında, 51 mm uzunluğunda hollow wall dubelle duvara tutturulur. Üretici: RECTORSEAL — Metacaulk MC Yangın Durdurucu Kelepçe.
4C) MC Yangın Durdurucu Sargı (Opsiyonel)
MC Yangın Durdurucu Sargı (6 mm kalınlığında, 51 mm genişliğinde) alternatif olarak, çelik kelepçe ile birlikte kullanılır. Sargının katları boru veya boru ve bağlantı üzerinde ayrı ayrı sarılır; uçlar bantla sabitlenir ve katlar arasında uçlar kaydırılır. Sargının ucu, duvar yüzeyine dayandırılır. Boru çapı ve her duvar tarafındaki kat sayısı: 38 mm için 2 kat boru bağlantısı etrafında, diğer tarafta 1 kat; 51 mm için 2 kat boru bağlantısı etrafında, diğer tarafta 1 kat; 76 mm için 3 kat boru bağlantısı etrafında, diğer tarafta 2 kat. Üretici: RECTORSEAL — Metacaulk MC Yangın Durdurucu Sargı.
4D) Galvanizli Çelik Zırhlı Yangın Durdurucu Kelepçe
Minimum 0.4 mm kalınlığında galvanizli çelikten hazırlanmış kelepçe, üreticinin tedarik ettiği malzeme ile imal edilir. Kelepçe nominal 51 mm derinliğinde olup, 25 mm genişliğinde ve 32 mm uzunluğunda, 102 mm aralıklarla yerleştirilmiş ankraj tabları duvara monte edilmek üzere bulunur. Ayrıca karşı tarafta, kalıcı kalıp oluşturacak şekilde 19 mm genişliğinde tutucu tablar vardır. Kelepçe boru üzerinde en az 51 mm üst üste biniş yapacak şekilde sarılır. Tutucu tablar 90 derece boruya doğru katlanarak boru çevresindeki boşluğu muhafaza eder ve yangın durdurucu mastik (Madde 3C) tutar. Kelepçe, boru boyunca kaydırılarak duvar yüzeyine dayandırılır; ankraj tabları laminat vidalar veya hollow wall dubeller ile duvara sabitlenir. Kelepçeler duvarın her iki tarafına monte edilir.
Detay Açıklaması
Yangına Dayanıklı Alçıpan PVC Boru Yangın İzolasyonu W-L-2207, yapısal yangın güvenliği konusunda yüksek performans sunan bir üründür. RectorSeal tarafından üretilen ve Metacaulk markasıyla piyasaya sunulan bu sistem, UL tarafından da test edilip onaylanmıştır.
Özellikle nominal 75 mm çapa sahip PVC ve CPVC boruların geçtiği F60 yangın dayanımlı alçıpan duvarlar için tasarlanmıştır. Sistem, boru ile duvar arasında 6 mm boşluk bırakarak, boruların her iki yanından sağlam destek sağlar ve Yangın Durdurucu Kelepçe ile MC Yangın Durdurucu Sargı kullanımı sayesinde yangına karşı etkin koruma sağlar. Ürün ayrıca galvanizli çelik zırhlı kelepçe seçenekleriyle desteklenebilir. Bu kaplama ve kelepçe kombinasyonu yangın dayanımını minimum 60 dakika seviyesinde güvence altına alır. Yangına Dayanıklı Alçıpan PVC Boru Yangın İzolasyonu W-L-2207 sistemi, yangın yönetmeliklerine tam uyumlu olup, güvenlik standartlarını en üst düzeyde karşılar. Montajı üreticinin test edilmiş detayları doğrultusunda yapılmalı ve tesisat uygulamaları bu kriterlere uygun şekilde gerçekleştirilmelidir. Sistem, yapı güvenliği ve yangın yalıtımı açısından kritik öneme sahip olup, uygun malzeme seçimi ve montaj ile uzun ömür ve güvenilirlik sağlar.
Sık Sorulan Sorular
Yangına Dayanıklı Alçıpan PVC Boru Yangın İzolasyonu W-L-2207 nedir?
Yangına Dayanıklı Alçıpan PVC Boru Yangın İzolasyonu W-L-2207, RectorSeal üretimi Metacaulk markalı, F60 yangın dayanımlı alçıpan duvar içinde PVC ve CPVC borular için tasarlanmış yangın durdurucu sistemdir. Sistem detay_no ile ilişkilidir ve yangına dayanıklılık sağlar.
Yangına Dayanıklı Alçıpan PVC Boru Yangın İzolasyonu hangi boru çapları için uygundur?
Yangına Dayanıklı Alçıpan PVC Boru Yangın İzolasyonu kapsamında nominal 75 mm çapında PVC ve CPVC borular için uygundur. Yangına Dayanıklı Alçıpan PVC Boru Yangın İzolasyonu keyword'u ile tanımlanır ve kullanım alanı belirtilmiştir.
Yangına Dayanıklı Alçıpan PVC Boru Yangın İzolasyonu Yangın dayanımı ne kadar sürer?
Bu sistem testler sonucunda 60 dakika yangın dayanımı sağlamaktadır. Bu bilgi detay_no ve keyword bağlamında kesin olarak verilmiştir.
Yangına Dayanıklı Alçıpan PVC Boru Yangın İzolasyonu hangi bileşenlerden oluşur?
Sistem Metacaulk MC Yangın Durdurucu Sargı, MC Yangın Durdurucu Kelepçe ve Galvanizli Çelik Zırhlı Yangın Durdurucu Kelepçe bileşenlerinden oluşur. Bu detay, Yangına Dayanıklı Alçıpan PVC Boru Yangın İzolasyonu W-L-2207 keyword'u ve detay_no ile ilişkilidir.
W-L-2207 kodu ne anlama geliyor?
W-L-2207, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Yanıcı Boru, Kondüit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
