Yanıcı Boru Pasif Yangın Durdurucu Alçıpan Geçişi W-L-2402
Yanıcı Boru Pasif Yangın Durdurucu Alçıpan Geçişi W-L-2402,
Yangın dayanımı gerektiren uygulamalarda kullanılan kritik bir sistemdir. Bu sistem özellikle F60 ve F120 standartlarına sahip alçıpan duvarlarda 60 mm çapına kadar olan yanıcı boru geçişlerinde yangın yalıtımını sağlamaktadır.
Sistem, RectorSeal firmasının Metacaulk markasına ait Yangın Durdurucu Mastik ürünleri ile uygulanır. Yapısal olarak, boru geçişi çevresi köpük arka dolgu malzemesi ile doldurularak kalıcı bir kalıp oluşturulur ve en az 16 mm kalınlığında Mastik tabakası ile yangın dayanıklılığı artırılır.
Yanıcı Boru Pasif Yangın Durdurucu Alçıpan sistem, beton ve ahşap duvarlar ile uyumludur. Metacaulk 350i İntumesan Yangın Durdurucu Mastik ve Yangın Durdurucu Akustik Mastik – MC 1000 ürünleri hem kullanımı hem de fonksiyonelliği bakımından ilişkilidir. Bu sistem sayesinde PVC, PEX polietilen boru ve elektriksel yanıcı konduitler yangına karşı yalıtılır. Duvar konstrüksiyonu hem ahşap hem de çelik dikmelerden oluşabilir, alçıpan kalınlığı en az 16 mm olmak zorundadır. Yangın dayanım süresi dakikalar ile ifade edilmekte olup, bu ürünler kaliteli test laboratuvarında (UL) Underwriters Laboratories onaylıdır. Bu nedenle Yanıcı Boru Pasif Yangın Durdurucu Alçıpan sistemi, binalarda yangına karşı pasif koruma sağlamak için ideal çözümlerden biridir.
Yanıcı Boru Pasif Yangın Durdurucu Alçıpan Geçişi W-L-2402, yangından korunma alanında önemli bir detay sunmaktadır. F60 ve F120 yangın dayanımlı alçıpan duvarlarda kullanılmak üzere tasarlanan bu sistem, PVC, PEX polietilen ve elektriksel yanıcı konduit boruların tesisat deliklerinden geçişinde yangın yayılımını önlemek için geliştirilmiştir.
Sistem, alçıpan duvar konstrüksiyonunun üretici tarafından test edilen özelliklerine uygun olarak kurulmalıdır. Bu yapıda ahşap veya çelik kanal dikmeler kullanılabilir. Ahşap dikmeler 50×100 mm ve 400 mm aralıklı, çelik dikmeler ise minimum 65 mm genişlikte ve maksimum 600 mm aralıklarla yerleştirilmelidir. Alçıpan plakalar en az 16 mm kalınlıkta ve uygun kalitede olmalıdır.
Tesisat delikleri maksimum 60 mm çapında olup, boru çevresinde 0 ila 13 mm arasında boşluk bırakılmalıdır. Bu boşluklar köpük arka dolgu ile sıkıca doldurulur. Yangın durdurucu mastikler olarak RectorSeal’in Metacaulk 1000 veya Metacaulk 350i kullanılır. Mastikler boru-alçıpan ara yüzeyinde noktasal temas oluşturacak şekilde minimum 13 mm kalınlığında uygulanır.
Bu kombinasyon 120 dakikalık yangın dayanımı sağlar. Böylece sistem, yangının boru geçişleri üzerinden yayılmasını engeller. Sistem aynı zamanda PVC borular, elektrik yanıcı konduit ve PEX polietilen borular ile uyumludur. RectorSeal markası ve uluslararası UL test laboratuvarı onaylı bu sistem, güvenilir ve uzun ömürlü çözümler sunar.
Detay No: W-L-2402
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 16 mm.
Detay Nevii: PVC / Polietilen / PVC Konduit
Geçilen Yapı Elemanı: Duvar
Yapı Elemanı Tipi: Alçıpan Duvar
Onay Tarihi: 20/05/2014
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: PVC Boru 38 mm / PEX Polietilen Boru 1 inç. / Sert Elektriksel Yanıcı Konduit 1 1/2 inç.
Yangın Dayanımı: 120 Dakika
PVC / Polietilen / PVC Konduit
Nerede Kullanılır:
Bu sistem, Türkiye’nin Yangından Korunması Hakkında Yönetmeliği ve ASTM E814, UL 1479 standartlarına uygun F60 veya F120 yangın dayanımlı alçıpan/dikme duvarlarda, 60 mm çapına kadar yanıcı boruların geçiş yaptığı tesisat deliklerinde kullanılmak üzere tasarlanmıştır. Montaj uygun şekilde yapılmadığında, yangın yalımı boru boşluklarından hızlı şekilde yayılır, yangın bariyerinin etkinliği azalır, bu da yangının yayılmasına ve önemli maddi hasar ile can kaybına sebep olur.
Yanıcı Boru Pasif Yangın Durdurucu Alçıpan Geçişi W-L-2402, yangın güvenliği standartları çerçevesinde geliştirilmiş, RectorSeal markası tarafından üretilen yüksek performanslı bir yangın durdurucu sistemdir. Bu ürün, PVC, PEX Polietilen ve elektriksel yanıcı konduit gibi farklı boru tiplerinin alçıpan duvarlardaki 60 mm çapına kadar olan geçişlerinde efektif koruma sağlar.
Sistem yapısal olarak F60 ve F120 yangın dayanımlı alçıpan duvarlarda uygulanabilir. Duvar yapısı, hem ahşap hem de çelik dikmelerle inşa edilebilir, dikmeler arasında uygun aralıklar bulunur ve alçıpan plakalar minimum 16 mm kalınlığında olmalıdır. Yangın durdurucu sistemi, tesisat deliği çevresine uygulanan köpük arka dolgu ve en az 16 mm kalınlığında Yangın Durdurucu Mastik içerir.
Kullanılan mastikler Metacaulk 1000 Yangın durdurucu intumesan mastik ve Metacaulk 350i İntumesan Yangın Durdurucu Mastik olarak belirlenmiştir. Bu kombinasyon PVC borular için Schedule 40 standartlarında katı veya hücresel çekirdekli borular kullanılarak maksimum yangın dayanımı sağlar. Ayrıca sistem nominal çaplarda PVC boru, elektrik yanıcı konduit ve PEX boru ile uyumludur.
Yanıcı Boru Pasif Yangın Durdurucu Alçıpan Geçişi W-L-2402, UL onaylı test laboratuvarlarında test edilmiş olup, 120 dakikalık yangın dayanımı garantisi sunar. Bu ürün, yapıların yangına karşı korunması için kritik bir bileşen olup, bina güvenliği ve yönetmeliklere uyumluluk açısından önemli bir rol oynar.

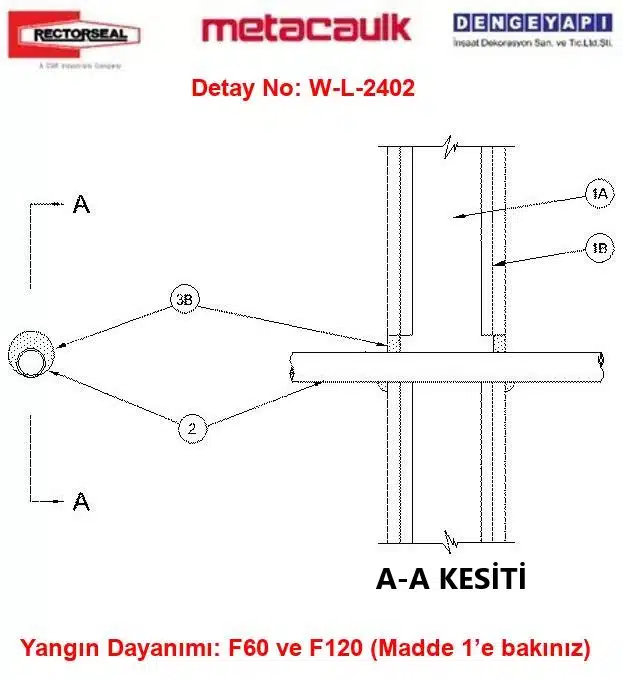

1) Alçıpan Duvar
Duvar montajı — F60 veya F120 yangın dayanımlı konstrüksiyonlu alçıpan duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulmalı ve aşağıdaki yapısal özellikleri içermelidir:
1A) Alçıpan Konstrüksiyonu
Duvar çerçevesi, ahşap veya çelik kanal dikmelerden oluşabilir. Ahşap dikmeler 50x100 mm ölçülerinde nominal ahşap olup, 400 mm aralıklarla yerleştirilmelidir. Çelik dikmeler en az 65 mm genişliğinde ve maksimum 600 mm aralıklarla yerleştirilmelidir.
1B) Alçıpan Plaka
En az 16 mm kalınlığında ve 1,22 m genişliğinde kare veya konik kenarlı alçıpan kullanılmalıdır. Alçıpan tipi, kalınlığı, kat sayısı, bağlantı elemanı türü ve levha yerleşimi üreticinin test edilmiş detayındaki tariflenen şekilde olmalıdır. Maksimum tesisat deliği çapı 60 mm'dir. Yangın Durdurucu Sistemin F Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır.
2) Yanıcı Boru
Bir adet yanıcı boru veya boru tesisat deliği içinde merkezi veya merkezi olmayan konumda yerleştirilebilir. Tesisat deliği boşluğu minimum 0 mm (noktasal temas) ile maksimum 13 mm arasında olmalıdır. Boru veya boru tesisat deliği, duvar montajının her iki tarafında rijit olarak desteklenmelidir. Aşağıdaki yanıcı boru tipleri ve ölçüleri kullanılabilir:
2A) PVC Boru
Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisatlarda kullanılmak üzere nominal 38 mm çapında (veya daha küçük) Schedule 40 katı çekirdekli veya hücresel çekirdekli PVC boru.
2B) Elektrik Yanıcı Borusu (ENT)
Nominal 38 mm çapında (veya daha küçük) PVC boru.
Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisatlarda kullanılmak üzere nominal 38 mm çapında (veya daha küçük) Schedule 40 katı çekirdekli veya hücresel çekirdekli PVC boru.
2C) Çapraz Bağlı Polietilen (PEX) Boru
Nominal 25 mm çapında (veya daha küçük) PEX boru.
3) Yangın Durdurucu Sistem
Yangın Durdurucu Sistem aşağıdaki elemanlardan oluşur:
3A) Arka Dolgu Malzemesi
Opsiyonel olarak, F120 dayanımlı elemanlarda, tesisat deliğine sıkıca yerleştirilmiş kalıcı kalıp olacak şekilde köpük arka dolgu çubuğu kullanılabilir. Arka dolgu, dolgu malzemesinin gerekli kalınlığını karşılamak üzere duvarın her iki yüzeyinden gömülü olarak uygulanmalıdır.
3B) Yangın Durdurucu Malzeme
Her iki yüzeyde tesisat deliği boşluğuna en az 16 mm kalınlığında Yangın Durdurucu Mastik uygulanmalıdır. Boru/alçıpan ara yüzeyinde noktasal temas olan her iki tarafta minimum 13 mm çapında mastik boncuk bulunmalıdır. Üretici: RECTORSEAL - Metacaulk 1000 veya Metacaulk 350i.
Yanıcı Boru Pasif Yangın Durdurucu Alçıpan Geçişi W-L-2402
Yangın dayanımı gerektiren alçıpan duvarlarda yanıcı boru geçişlerinde yüksek koruma sağlar.
Bu sistemde kullanılan malzemeler arasında rectorseal markası Metacaulk 350i İntumesan Yangın Durdurucu Mastik ve Yangın Durdurucu Akustik Mastik - MC 1000 yer almaktadır. Yanıcı Boru Pasif Yangın Durdurucu Alçıpan sistemi PVC 38 mm çapında borular, 1 inç PEX polietilen borular ve 1 1/2 inç elektriksel yanıcı konduit borular için uygundur.
Sistem yangına karşı dayanımlı F60 ve F120 alçıpan duvarlarda etkin olarak kullanılır. Uygulamada, boşluk içine kalıcı köpük arka dolgu malzemesi yerleştirilir ve en az 16 mm kalınlığında Yangın Durdurucu Mastik uygulanır. Böylece yangın sırasında boru geçiş noktalarında duman ve yüksek sıcaklığın etkileri minimize edilir. Duvar konstrüksiyonu hem ahşap hem de çelik dikmelerle yapılabilir ve alçıpan kalınlığının minimum 16 mm olması zorunludur.
Bu ürün hem güvenlik standartlarına uygunluğu hem de kolay montajı ile binalarda pasif yangın korumasını güçlendirir. Yanıcı Boru Pasif Yangın Durdurucu Alçıpan ve belirtilen Mastik ürünleri ile entegre çalışarak üst düzey performans ortaya koymaktadır.
