Yanıcı Boru Şaft Geçişi Yangın Durdurucu Kılavuz C-AJ-2661
İncelediğimiz C-AJ-2661 detay kodu, beton döşeme veya duvarlardan geçen plastik borular için tasarlanmış, F180 Dakikaya kadar yangın dayanımı sunan profesyonel bir “Yangın Durdurucu Kılavuz” (Intumescent Sleeve) çözümüdür.
Özellikle büyük çaplı plastik boruların yangın kompartıman bütünlüğünü bozmadan geçiş yapabilmesi için tasarlanan bu sistemin teknik analizi aşağıdadır:
Yangın Durdurucu Kılavuz Neden Uygulanmalıdır?
-
Esnek Yangın Dayanımı F180 : Sistem, kullanılan boru tipine bağlı olarak F120 veya F180 Dakikalık alev geçiş bütünlüğü sağlar. PVC, CPVC ve ABS borularda 3 saatlik koruma tescillenmiştir.
-
Gelişmiş Isı Yalıtımı : Yangın anında ısının döşemenin diğer tarafına geçmesini boru tipine göre 2 saate kadar sınırlandırarak tam güvenlik sağlar.
-
Geniş Malzeme ve Çap Uyumluluğu:
-
PVC ve CPVC: 200 mm (8 inç) çapa kadar.
-
ABS ve PVDF: 100 mm (4 inç) ve 150 mm (6 inç) çapa kadar.
-
FRPP ve Plastik Konduit: Onaylı çaplarda güvenli kullanım.
-
-
Basınçlı Yangın Testi: Sistem, yangın anında oluşabilecek duman ve alev basıncına karşı dirençli olduğunu kanıtlayan 2.5 Pa basınç farkı altında test edilmiştir.
-
Duman Sızdırmazlık Performansı (L-Rating): Hem oda sıcaklığında hem de 204°C sıcaklıkta duman sızıntısının 1 CFM/sq ft değerinden düşük olduğu kanıtlanmıştır.
Yangın Durdurucu Kılavuz Uygulanmazsa Ne Olur?
-
Dikey Yangın Yayılımı: Büyük çaplı plastik borular yangın ısısında eriyerek döşemede geniş bir boşluk bırakır; eğer onaylı bir yangın durdurucu kılavuz kullanılmazsa bu boşluk alevlerin üst katlara saniyeler içinde sıçramasına neden olur.
-
Zehirli Gaz Sızıntısı: Yanıcı boruların yanmasıyla açığa çıkan yoğun duman, mühürlenmemiş şaftlardan sızarak tahliye yollarını kapatır.
-
Yasal Denetim Engeli: Türkiye Binaların Yangından Korunması Hakkında Yönetmelik uyarınca, tesisat geçişlerinin döşeme dayanım süresi kadar yalıtılması yasal zorunluluktur. ASTM E814 veya UL 1479 uyumlu bu detay uygulanmadığında iskan onayı alınamaz.
Yanıcı Boru Şaft Geçişi Yangın Durdurucu Kılavuz C-AJ-2661,
Yangın güvenliği ve dayanıklılığı açısından oldukça önemlidir. Bu uygulama, yangın durdurucu kılavuz kapsamında tasarlanmış olup, 180 dakika yangına dayanıklılık süresi ile öne çıkmaktadır. Detayda kullanılan ürünler, RectorSeal üretimi ve Metacaulk markası altında toplanmış olup UL onaylıdır. Yanıcı boru geçişleri için tasarlanan bu sistem, ABS, CPVC, PVC ve PP gibi çeşitli boru tiplerinin güvenli geçişini sağlar.
Detayda ayrıca, yangın durdurucu akustik mastik MC 1000, MC 150+ yangın durdurucu mastik ve Metacaulk yangın durdurucu kılavuz gibi olarak işaretlenmiş ürünler de kullanılmaktadır. Bu ürünler, yangın sırasında boru etrafında oluşabilecek ısı ve alev hasarlarını engelleyerek yapı güvenliğine katkı sağlar. Uygulama kapsamında döşeme, duvar ve şaft sistemlerinde yangın durdurucu mastikler ve manşonlar kullanılır.
Böylece, yangın esnasında boru geçiş noktalarından duman, alev ve gaz sızıntılarının önüne geçilir. Bu detay, yangın güvenliği alanında yüksek performans arayan mimar ve mühendislerin tercih ettiği, güvenilir kaynaklardan onay almış bir çözümdür. Yangın Durdurucu Klavuz C-AJ-2661 ile ilişkilendirilen bu detay, aynı zamanda Metacaulk yangın durdurucu kılavuz, MC 1000 ve MC 150+ mastikler gibi ürünlerin entegrasyonu ile tamamlanmaktadır. Böylece, boru geçişlerinde sağlanan dayanıklılık optimum seviyeye çıkarılmaktadır.
Detay No: C-AJ-2661
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 13 mm.
Detay Nevii: Muhtelif Yanıcı Borular
Geçilen Yapı Elemanı: Döşeme / Duvar
Yapı Elemanı Tipi: Betonarme Döşeme Kalınlığı <= 127 mm / Beton Blok veya Tuğla duvar
Onay Tarihi: 27/5/2013
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: ABS Boru 100 mm / CPVC Boru 200 mm / PVC Boru 150 mm / PVC Boru 200 mm / Polypropilen (PP) Boru 2 inç / Rijit PVC Konduit 150 mm
Yangın Dayanımı: 180 Dakika
Muhtelif Yanıcı Borular
Yanıcı Boru Şaft Geçişi Yangın Durdurucu Kılavuz C-AJ-2661 Nerede Kullanılır:
Bu sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmeliğe ve ASTM E814 ile UL 1479 standartlarına uygun olarak; betonarme döşeme ve duvarlarda, galvanizli çelik kılıf boru veya yanıcı boruların geçiş yaptığı tesisat deliklerinin yangın dayanımı için kullanılır. Özellikle yapısal beton döşemelerde ve giydirme cephelerin ekipman geçişlerinde tercih edilir. Uygun şekilde uygulanmadığında, yangın yalımı yoluyla yangının diğer katlara ve bölgelere yayılması hızlanır, ciddi can ve mal kaybına neden olur.
Tesisat Geçişlerinizde Akıllı Yangın Bariyeri
Yangın Durdurucu Kılavuz: C-AJ-2661 ile F180 Dakika Sertifikalı Koruma
Modern yapıların ana arterleri olan büyük çaplı plastik borular, yangın güvenliği açısından binanın en hassas noktalarını oluşturur. RectorSeal'ın profesyonel C-AJ-2661 çözümüyle, bu kritik geçişleri binanızın en güvenli noktalarına dönüştürüyoruz.
Neden C-AJ-2661 Çözümünü Tercih Etmelisiniz? Bu detay, sadece bir dolgu işlemi değil, uluslararası sertifikalı (ANSI/UL 1479) bir mühendislik çözümüdür. Metacaulk Intumescent Sleeve teknolojisi, yangın anında eriyen boruyu boğarak fiziksel bir bariyer oluşturur ve duman geçişini kesin olarak engeller.
Öne Çıkan Avantajlar:
-
F180 Dakikalık Tam Koruma: Türkiye Yangın Yönetmeliği kriterlerini en üst düzeyde karşılayan performans.
-
Hollow-Core Döşeme Uyumu: Prekast boşluklu döşemeler için test edilmiş özel sızdırmazlık teknikleri.
-
Geniş Boru Uyumluluğu: PVC'den ABS'ye, PVDF'den FRPP'ye kadar tüm modern boru tipleri için tek bir sertifikalı çözüm.
-
Plastik boru kat geçişi yangın yalıtımı teknik şartnamesi
-
Metacaulk Intumescent Sleeve: Büyük çaplı borular için yangın durdurucu
-
ASTM E814 onaylı 8 inç PVC boru yangın izolasyonu
-
Türkiye Yangın Yönetmeliği uyumlu döşeme sızdırmazlık çözümleri

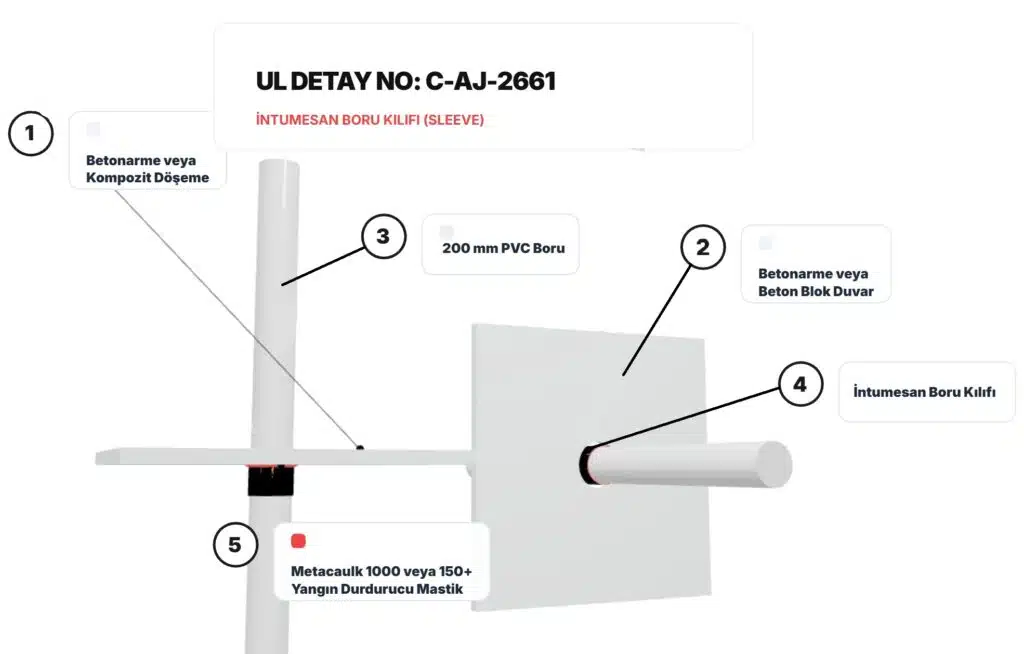

1) Döşeme veya Duvar
Minimum 114 mm kalınlığında güçlendirilmiş hafif veya normal beton (1600-2400 kg/m³). Duvar, üreticisinin test edilmiş detayındaki tariflenen şekilde beton bloklardan oluşturulabilir. Döşeme, minimum 152 mm kalınlığında boşluklu prefabrike beton elemanlardan yapılabilir. Yangın durdurucu sistem boşluklu prefabrike beton eleman içindeyse maksimum tesisat deliği çapı 178 mm, aksi takdirde 254 mm olmalıdır.
1A) Çelik Kompozit Döşeme (Gösterilmemiştir)
Madde 1'e alternatif olarak döşeme, trapez saclı çelik kompozit döşeme sistemi olabilir. Bu döşeme, üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle oluşturulmalıdır.
A.) Çelik Döşeme ve Kılıf Elemanları 38-76 mm derinliğinde galvanizli trapez sac elemanlar. B.) Beton Minimum 114 mm kalınlığında güçlendirilmiş beton, döşeme elemanlarının üst düzeyinden ölçülerek.
2) Çelik Boru Klavuzu
Opsiyonel olarak, nominal 254 mm çap (veya daha küçük), Schedule 10 veya daha kalın çelik kılıf boru, döşeme veya duvar montajına dökme ya da harçla yerleştirilmiş şekilde, her iki yüzeyle aynı hizadadır. Alternatif olarak, minimum 0,46 mm kalınlığında (28 gauge) galvanizli saçtan imal edilmiş ve boyuna dikişinde en az 25 mm bindirmesi olan silindirik kılıf boru kullanılabilir. Sac, tesisat deliğinden daha küçük çapta kıvrılıp döşeme veya duvardan iki tarafından geçirilerek, serbestçe açılıp tesisat deliğine temas edecek şekilde yerleştirilir ve her iki yüzeyle aynı hizada olur.
3) Geçiş Yapan Tesisatlar
Geçiş yapan tesisat; bir adet yanıcı boru veya elektrik metal borusu olabilir. Boru ya da kablo tesisat deliği boşluğunun minimum 6 mm, maksimum 64 mm olmalıdır. Boru veya kablo, döşeme ya da duvarın her iki tarafında rijit desteklenmelidir. Kullanılabilecek yanıcı boru türleri ve ölçüleri şunlardır:
3A) PVC Boru
Kapalı (proses veya besleme) veya havalıklı (drenaj, atık veya havalık) tesisatlarda kullanılan, nominal 200 mm (8”) veya daha küçük çapta, Schedule 40 katı veya gözenekli çekirdek PVC boru.
3B) CPVC Boru
Kapalı (proses veya besleme) tesisatlarda kullanılan nominal 203 mm (8”) veya daha küçük çap SDR 13.5 CPVC boru.
3C) Sert PVC Elektrik Metal Borusu (EMT)
Nominal 152 mm (6”) veya daha küçük çap Schedule 40 PVC elektrik metal borusu.
3D) ABS Boru
Kapalı (proses veya besleme) veya havalıklı (drenaj, atık veya havalık) tesisatlarda kullanılan, nominal 102 mm (4”) veya daha küçük çap Schedule 40 katı veya gözenekli çekirdek Acrylonitrile Butadiene Styrene boru.
3E) PVDF Boru
Kapalı (proses veya besleme) veya havalıklı (drenaj, atık veya havalık) tesisatlarda kullanılan, nominal 152 mm (6”) veya daha küçük çap Schedule 40 Polyvinylidene Fluoride boru.
3F) Alev Geciktirici Polipropilen (FRPP) Boru
Kapalı (proses veya besleme) veya havalıklı (drenaj, atık veya havalık) tesisatlarda kullanılan, nominal 51 mm (2”) veya daha küçük çap Schedule 40 FRPP boru.
4) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdaki bileşenlerden oluşacaktır:
4A) Yangın Durdurucu Manşon
Geçiş yapan tesisat çapına uygun olarak intumesan astarlı galvanizli çelik sargı (MC Yangın Durdurucu Manşon). Üreticisinin montaj talimatlarına uyularak monte edilir. Manşon, tesisatın dış çevresine sarılır ve tesisat deliği boşluğuna yerleştirilir. Dış çevresinde en az 19 mm genişliğinde cam elyaf elektrik bandı, bant, pop perçin, hortum kelepçesi veya bağ teli ile en fazla 50 mm aralıklarla sabitlenir. Nominal kalınlığı 200 mm veya daha az olan döşeme ve duvarlarda kelepçe merkezlenip her iki yüzeyden eşit taşar. 203 mm üzeri kalınlıklarda, açıklık içinde bitiştirilen iki kelepçe kullanılır ve her iki yüzeyden eşit taşar. Üretici: RECTORSEAL — Metacaulk intumesan Manşonlar.
A1.) Arka Dolgu Malzemesi Minimum 100 mm kalınlığında, minimum 65 kg/m³ yoğunlukta taşyünü sıkıca tesisat deliği boşluğuna doldurulur ve malzeme kalınlığının yerleşmesi için döşeme üstü veya duvar yüzeylerinden biraz geri çekilir. (Madde 4B uyumu için). Boşluklar 25 mm'den büyük ise gereklidir.
4B) Yangın Durdurucu Malzeme — Mastik
Minimum 13 mm kalınlığında yangın durdurucu mastik, tesisat deliği boşluğuna uygulanır, döşeme üstü veya duvar her iki yüzeyi ile aynı hizada olur. Boşluklu prefabrike beton kullanıldığında, mastik boşluklarda ve döşeme her iki yüzeyinde uygulanır. Üretici: RECTORSEAL — Metacaulk 1000, 150+.
4C) Yangın Durdurucu Malzeme — (Opsiyonel)
Minimum 13 mm kalınlığında yangın durdurucu mastik, yangın durdurucu kelepçe içinde, döşemelerde kelepçe üstü hizasında veya duvarlarda her iki ucuyla aynı hizada uygulanır. Üretici: RECTORSEAL — Metacaulk 1000, 150+
Yanıcı Boru Şaft Geçişi Yangın Durdurucu Kılavuz C-AJ-2661
Yanıcı Boru Şaft Geçişi Yangın Durdurucu Kılavuz C-AJ-2661,
Yapıların yangın güvenliğinde kritik bir role sahiptir. Bu ürün, 180 dakika yangın dayanımı ile ön plana çıkarak yangın sırasında yanıcı boruların şaft geçişlerinde maksimum koruma sağlar. RectorSeal üreticisi ve Metacaulk markası altında sunulan bu ürün UL tarafından test edilmiş olup, ABS, CPVC, PVC, Polypropilen ve rijit PVC konduit gibi çeşitli boru malzemeleri için uygundur.
Ürün, yangın durdurucu mastikler ve kılavuzlar ile bütünleşik kullanılarak yüksek performanslı bir yangın bariyeri oluşturur. MC 1000 Yangın Durdurucu Akustik Mastik, MC 150+ Yangın Durdurucu Mastik ve Metacaulk Yangın Durdurucu Kılavuz gibi ürünler ile uyumlu çalışarak C-AJ-2661 kapsamındaki yangın korumasını destekler. Yanıcı boruların çaplarına göre esnek kullanım imkanı sunan bu yangın durdurucu kılavuz, mimar ve mühendislerin yangın yönetmeliklerine tam uyumlu çalışmasını sağlamaktadır. Yangın Durdurucu Kılavuz ile C-AJ-2661 kullanımı ayrıca yapıların güvenlik standartlarını yükseltir ve tam uyumluluğu garanti eder.
