W-L-2276
Yanıcı Boru Yangın Bariyeri Alçıpan Detayı W-L-2276
PVC, cPVC, ABS Boru Geçişi
Detay Bilgileri
Sistem Hakkında
Yanıcı Boru Yangın Bariyeri Alçıpan detayı, yangına dayanıklı alçıpan duvarlarda kullanılan ve 100 mm çapına kadar olan PVC, CPVC ve ABS yanıcı borular için geçiş imkanı sağlayan özel bir yangın durdurucu sistemdir.
Bu detay, 19/06/2004 tarihinde onaylanan ve RectorSeal üreticisi tarafından Metacaulk markası altında sunulan bir çözümdür. Testleri Underwriters Laboratories (UL) laboratuvarlarında kabul görmüştür.
Sistem, ahşap veya çelik dikmeler kullanılarak oluşturulan F120 yangın dayanımlı alçıpan duvar yapısında uygulanır. Ahşap dikmeler nominal 50 mm x 100 mm ölçülerindedir ve 400 mm aralıklarla konumlandırılır. Çelik dikmeler ise minimum 65 mm genişlikte, maksimum 600 mm aralıklarla yerleştirilir. Alçıpan plaka ise minimum 16 mm kalınlığında ve üretici detaylarında belirtilen standartlara uygun olarak monte edilir. Tesisat deliği çapı maksimum 140 mm olarak belirlenmiştir.
Geçiş yapan tesisatlar, nominal 100 mm çapında ABS, PVC veya CPVC yanıcı borulardan oluşur. ABS borular solid core ya da gözenekli yapıda olabilir ve Schedule 40 standardındadır. PVC borular ise yine Schedule 40 veya daha ağır sınıfta ve solid core ya da gözenekli olabilir. CPVC borular kapalı sistemler için SDR 13.5 standardındaki 100 mm çaplı borulardır.
Yangın durdurucu sistemde temel malzeme, MC Yangın Durdurucu Sargı olarak adlandırılan intumesan banttır. Bu bantlar, yanıcı boru çevresine sıralı şekilde 6 mm kalınlık ve 50 mm genişlikte iki kat olarak sarılır. Bantlar tesisat deliği boşluğuna yerleştirilir ve uçları duvar yüzeylerinden 19 mm taşar. Uçların üst üste gelmemesi ve kaydırılarak yerleştirilmesi gerekmektedir. MC Yangın Durdurucu Sargı, bant, tel ya da bağ teli yardımıyla sabitlenir. Bu sayede yangın durumunda boruların geçtiği duvar bölümleri 120 dakika boyunca yangın dayanımı sağlar. Detaydaki yapı elemanları ve kullanılan malzemeler, yangın güvenliğini maksimum düzeye çıkaracak şekilde test edilmiş ve onaylanmıştır. Bu detay PVC, CPVC, ABS boru geçişlerinde yangın güvenliği arayan yapılar için ideal çözümdür. Ayrıca, sistemle birlikte kullanılan Metacaulk Yangın Durdurucu Sargı Bandaj, bu uygulamanın önemli bir parçasını oluşturur.
Kullanılan Ürün ve Uygulama
Nerede Kullanılır:
Yanıcı Boru Yangın Bariyeri Alçıpan Detayı W-L-2276; Bu sistem, Türkiye’nin Binaların Yangından Korunması Hakkında Yönetmeliği ve ASTM E814 ile UL 1479 standartları esas alınarak, F120 yangın dayanımlı konstrüksiyonlu alçıpan duvarlarda yanıcı boruların geçişlerinde kullanılır. Yanıcı boru geçişi olması durumunda yangın yalımı ve zehirli gaz sızıntısı riskini minimize eder. Uygulanmadığında yangın yayılımı hızlanarak can ve mal kaybına sebep olur.
Detay İçeriği Ürünler & Alternatifleri

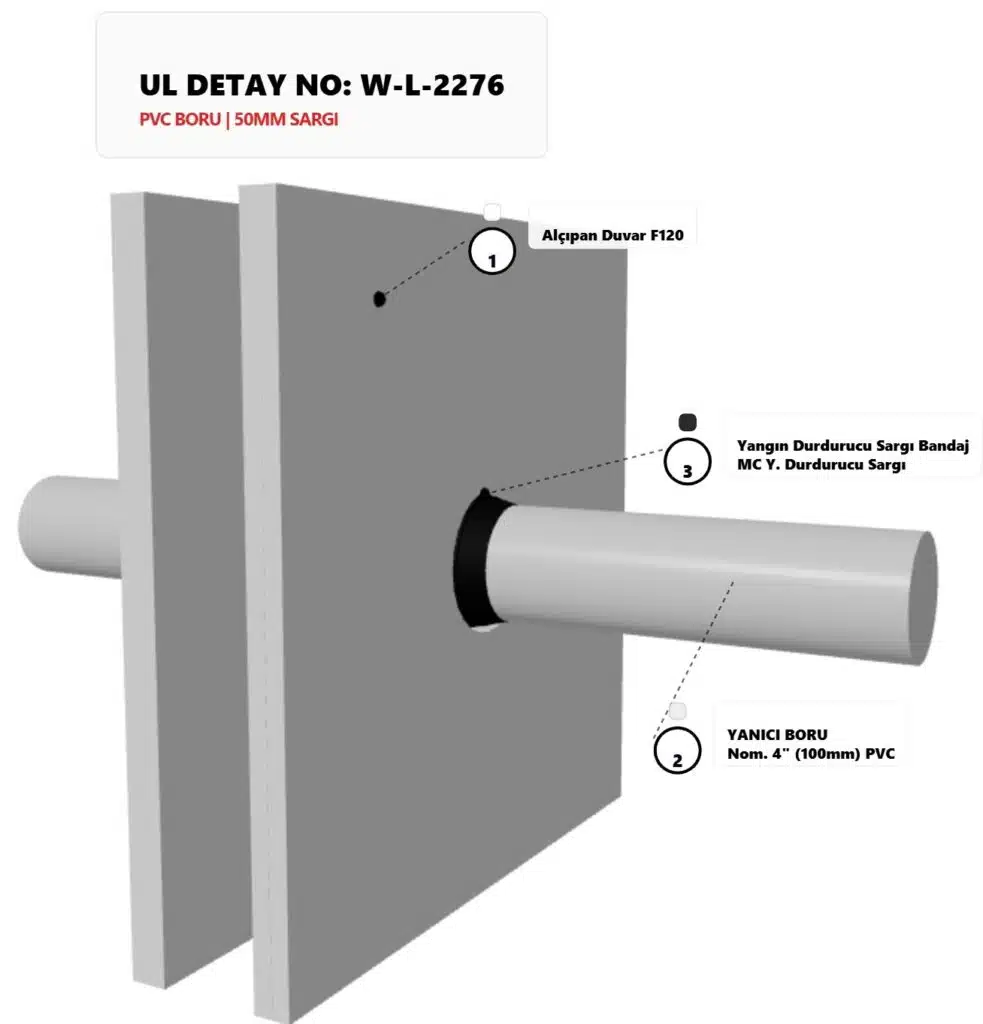

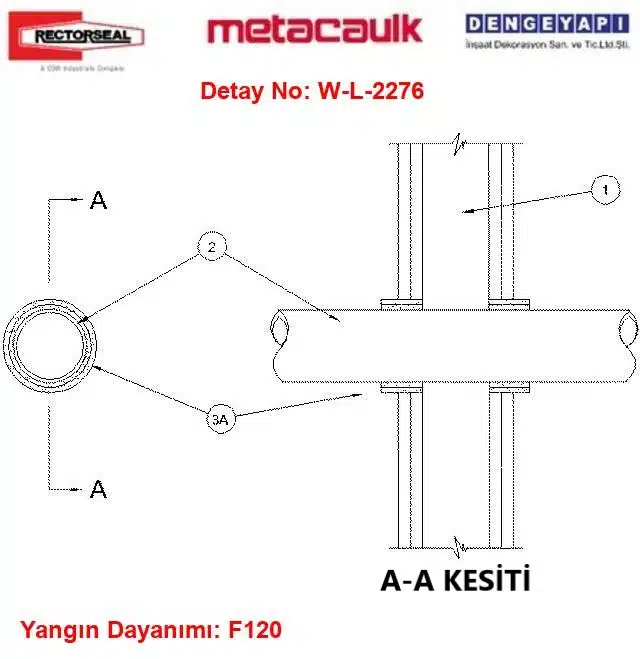

Yanıcı Boru Yangın Bariyeri Alçıpan — Teknik Bileşenler
1) Alçıpan Duvar
Duvar Montajı
F120 yangın dayanımlı konstrüksiyonlu alçıpan duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulmalı ve aşağıdaki konstrüksiyon özelliklerini içermelidir.
1A) Alçıpan Konstrüksiyonu
Duvar iskeleti ahşap veya çelik kanallı dikmelerden oluşmalıdır. Ahşap dikmeler nominal 50 mm x 100 mm (2” x 4”) ölçüsünde ve 400 mm aralıklarla yerleştirilmelidir. Çelik dikmeler minimum 65 mm genişlikte ve en fazla 600 mm aralıklarla konumlandırılmalıdır.
1B) Alçıpan Plaka
Minimum 16 mm kalınlığında, 1200 mm genişliğinde ve kare veya konik kenarlı alçıpan kullanılmalıdır. Alçıpan tipi, kalınlığı, kat sayısı ve yönlenmesi üreticisinin test edilmiş detayındaki tariflenen şekilde olmalıdır. Maksimum tesisat deliği çapı 140 mm (5.5”)’dir.
2) Geçiş Yapan Tesisat Elemanı
Yangın durdurucu sistemin merkezinde tek bir yanıcı boru yer almalıdır. Boşluk içerisine nominal 13 mm (1/2”) tesisat deliği boşluğu bırakılmalıdır. Boru, duvarın her iki tarafından rijit olarak desteklenmelidir. Kullanılabilecek yanıcı boru tipleri ve boyutları şunlardır:
2A) Akrilonitril Bütadien Stiren (ABS) Boru
Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) boru sistemlerinde kullanılan, nominal 100 mm (4”) çap veya daha küçük Schedule 40 gözenekli veya solid core ABS boru kullanılabilir.
2B) Polivinil Klorür (PVC) Boru
Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) boru sistemlerinde kullanılan, nominal 100 mm (4”) çap veya daha küçük Schedule 40 veya daha ağır gözenekli veya solid core PVC boru kullanılabilir.
2C) Klorlanmış Polivinil Klorür (CPVC) Boru
Kapalı (proses veya besleme) boru sistemlerinde kullanılan, nominal 100 mm (4”) çap veya daha küçük SDR 13.5 CPVC boru kullanılabilir.
3) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdaki malzemelerden oluşmalıdır:
3A) Yangın Durdurucu Malzeme - MC Yangın Durdurucu Sargı
Yanıcı borunun dış çevresi etrafına sırayla sarılmış, her biri nominal 6 mm kalınlığında ve 50 mm genişliğinde iki kat intumesan MC Yangın Durdurucu Sargı uygulanmalıdır. Yangın durdurucu malzeme, tesisat deliği boşluğu içerisine yerleştirilmeli ve sargı uçları, duvar yüzeylerinden 19 mm (3/4”) taşarak konumlandırılmalıdır. Katların uçları üst üste gelmemeli, üst üste gelen uçlar kaydırılmalıdır. MC Yangın Durdurucu Sargı bant, tel veya bağ teliyle sabitlenmelidir. Üretici: RECTORSEAL — MC Yangın Durdurucu Sargı.
Detay Açıklaması
Metacaulk Yangın Durdurucu Sargı Bandaj, yangın güvenliği alanında önemli bir ürün olarak öne çıkmaktadır. Bu ürün, porkatlanabilecek tesisat borularının yangın anında korunmasını sağlamak amacıyla geliştirilmiştir.
Özellikle PVC, CPVC ve ABS gibi yanıcı boru tiplerinin geçiş noktalarında kullanılan bu sargı, yangın dayanımı 120 dakika olan sistemlerin vazgeçilmez bir parçasıdır. Üreticisi RectorSeal olan Metacaulk, kalınlığı 6 mm, genişliği ise 50 mm olan intumesan malzemeden üretilmiştir. Ürün iki kat halinde boru çevresine sarılarak montaj edilir. İntumesan yapısı sayesinde yangın esnasında şişerek yangının yayılmasını önler ve boruyu korur.
Metacaulk Yangın Durdurucu Sargı Bandaj, tesisat deliği boşluklarında bırakılan nominal 13 mm boşluğa yerleştirilir ve bant uçları duvar yüzeyinden 19 mm taşacak şekilde montajlanır. Uçların üst üste gelmemesi önemlidir. Ürün, yangın konusunda uluslararası standartlara uygun olarak test edilmiş ve Underwriters Laboratories (UL) tarafından onaylanmıştır. Yanıcı Boru Yangın Bariyeri Alçıpan detayında kullanılan bu bandaj, duvar konstrüksiyonuna uygun şekilde tel veya bantla sabitlenmelidir.
Böylece hem yangın dayanımı sağlanır hem de tesisat elemanlarının stabilitesi korunur. Ürün, F120 yangın dayanımlı alçıpan duvarlarda PVC, CPVC, ABS boru geçişlerinde güvenli bir çözüm sunar ve sistemle bağlantılı olarak 120 dakika yangın dayanımı garantiler. RectorSeal Metacaulk markası altında Denge Yapı tarafından önerilmektedir. Yangın güvenliğinde tercih edilen kaliteli ve test edilmiş bu ürün, yapıların yangın yönetmeliklerine uygunluğunu sağlamada kritik bir rol oynar.
Sık Sorulan Sorular
Yanıcı Boru Yangın Bariyeri Alçıpan detayı nedir?
Yanıcı Boru Yangın Bariyeri Alçıpan detayı, 100 mm çapına kadar PVC, CPVC ve ABS boruların alçıpan duvarlarda yangına karşı korunması için geliştirilmiş bir yangın durdurucu sistemdir.
Yanıcı Boru Yangın Bariyeri Alçıpan Detayı hangi üretici tarafından sağlanmaktadır?
Bu sistem RectorSeal firması tarafından Metacaulk markası altında üretilmektedir, testleri UL laboratuvarlarında yapılmıştır.
Yanıcı Boru Yangın Bariyeri Alçıpan Detayı Yangın dayanımı ne kadar sürmektedir?
Yanıcı Boru Yangın Bariyeri Alçıpan detayı, 120 dakika boyunca yangın dayanımı sağlar, bu da yangın güvenliği açısından önemli bir süreyi ifade eder.
Yanıcı Boru Yangın Bariyeri Alçıpan Detayı hangi malzemelerden oluşur?
Yangın durdurucu sistem, MC Yangın Durdurucu Sargı adı verilen, 6 mm kalınlığında ve 50 mm genişliğinde intumesan sargıdan oluşmaktadır. Bu sargı boru etrafına sarılarak yangının yayılmasını engeller.
W-L-2276 kodu ne anlama geliyor?
W-L-2276, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Yanıcı Boru, Kondüit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
