Yanıcı Boru Yangın Durdurucu Alçıpan Geçişi W-L-2287
Yanıcı Boru Yangın Durdurucu Alçıpan Geçişi W-L-2287, F60 veya F120 yangın dayanımlı alçıpan duvarlarda PEX polietilen boruların yangın geçişlerini güvenli hale getirmek için geliştirilmiş özel bir sistemdir.
Yanıcı Boru Yangın Durdurucu Alçıpan Geçişi anahtar rol oynar. Sistem, 1 inç çapındaki PEX boruların maksimum üçlü grup halinde geçişine izin verir ve aralarındaki mesafe minimum 0 mm, maksimum 10 mm olarak belirlenmiştir. Sistem geçiş yaptığı alçıpan duvarlar F60 ve F120 dayanım sınıflarına sahiptir. Duvar konstrüksiyonu için ahşap veya çelik dikmeler tercih edilmekte, 16 mm kalınlığında alçıpan plakalar kullanılmaktadır. Maksimum tesisat deliği çapı 102 mm’dir.
Yangın durdurucu sistemde kullanılan mastikler RectorSeal firmasının Metacaulk MC 150+, Metacaulk 350i ve MC 1000 ürünleridir. Bu ürünler UL test laboratuvarlarının onayını almıştır ve Yangın dayanımı 120 dakikaya kadar sürer. Detaylar MC 150+, Metacaulk 350i ve MC 1000 mastikleri içerir. Bu detayda ürün ve sistem ayrıntıları eksiksiz belirtilmiştir. Böylece yanıcı boruların alçıpan duvarlardan geçişlerinde yangın güvenliği maksimum seviyede sağlanır. Sistemin kurulumu ve performansı detaylarda verilen standartlara ve üretici tavsiyelerine uygun şekilde yapılmalıdır. Bu sistem yangın güvenliği yönetmeliklerine tam uyumludur ve bina yangın güvenliğinin önemli bir parçasını oluşturur.
Detay No: W-L-2287
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 16 mm.
Detay Nevii: PEX Polietilen Boru Gurubu
Geçilen Yapı Elemanı: Duvar
Yapı Elemanı Tipi: Alçıpan Duvar
Onay Tarihi: 30/11/2017
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit / Grup, Kombine Geçişler
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: PEX Polietilen Boru 1 inç.
Yangın Dayanımı: 120 Dakika
PEX Polietilen Boru Gurubu
Nerede Kullanılır:
Yanıcı Boru Yangın Durdurucu Alçıpan Geçişi W-L-2287; Bu sistem, Türkiye’nin Binaların Yangından Korunması Hakkında Yönetmeliği hükümleri ile ASTM E814 ve UL 1479 standartlarına uygun olarak, kapalı (proses veya besleme) PEX yanıcı boruların geçtiği F60 veya F120 dayanımlı konstrüksiyonlu alçıpan duvarlarda kullanılır. Sistem, borular ve boşluklara uygulanan mastik ile yangın izolasyonu sağlar. Uygulanmadığında, yangın yayılımı tesisat boşluklarından hızlıca yayılır, yangın büyür ve can kaybı riski önemli ölçüde artar.

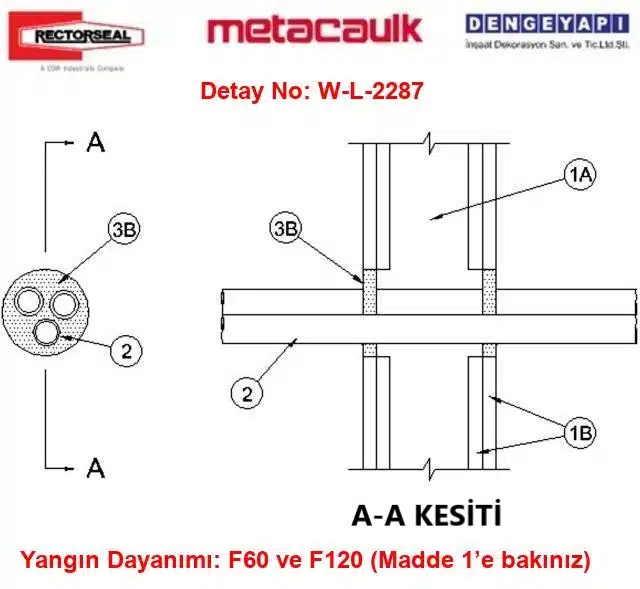

Yanıcı Boru Yangın Durdurucu Alçıpan Geçişi — Teknik Bileşenler
1) Alçıpan Duvar
F60 veya F120 yangın dayanımlı konstrüksiyonlu alçıpan duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulmalıdır. Yangın durdurucu sistemin F yangın dayanımı, monte edildiği duvarın yangın dayanımı ile aynıdır. Duvar montajı aşağıdaki özelliklerde olmalıdır: F120 duvar için yangın durdurucu sistem F60 yangın dayanımı sağlar.
1A) Alçıpan Konstrüksiyonu
Duvar konstrüksiyonu için ya ahşap dikmeler (nominal 50 x 100 mm) 400 mm aralıklarla ya da çelik kanal dikmeler (minimum 90 mm genişlikte) 600 mm aralıklarla kullanılabilir.
1B) Alçıpan Plaka
16 mm kalınlığında, 1,2 m genişliğinde alçıpan levhalar kare veya manşetli kenarlarla kullanılmalıdır. Alçıpan türü, kalınlığı, kat sayısı, tutucu çeşidi ve levha yerleşimi üreticinin test edilmiş detayına göre yapılmalıdır. Maksimum tesisat deliği çapı 102 mm (4”)’dir.
2) Geçiş Yapan Tesisat Elemanı
Kapalı (proses veya besleme) SDR 9 (veya daha ağır) çapraz bağlı polietilen (PEX) yanıcı borular, nominal 25 mm (1”) çap veya daha küçük. En fazla üç boru birlikte (eksantrik veya konsantrik) yerleştirilebilir. Bu üç borudan sadece biri 19 mm (3/4”) çapından büyük olabilir. Borular ile tesisat deliği çevresi arası boşluk minimum 16 mm (5/8”), maksimum 32 mm (1-1/4”) arasında olmalıdır. Borular arası boşluk minimum 0 mm (noktasal temas) ile maksimum 10 mm (3/8”) arasında olmalıdır. Borular, duvar montajının her iki yanında rijit desteklenmelidir.
3) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdaki elemanlardan oluşur:
3A) Arka Dolgu Malzemesi
(Opsiyonel, gösterilmemiştir) Sadece F120 dayanımlı duvar montajlarında, boşluk içerisine sıkıştırılarak yerleştirilen polietilen arka dolgu çubuğu veya köpük plastik levhalar kullanılır. Arka dolgu, hem duvar yüzeylerinden doldurucu malzeme kalınlığı için çekme bırakılmalıdır.
3B) Yangın Durdurucu Malzeme — Mastik
Boşluk içerisine en az 16 mm kalınlığında uygulanmalı ve duvarın iki yüzeyi ile aynı hizada olmalıdır. İlave mastik, boru demetleri arasına mümkün olan en fazla miktarda zorlanarak yerleştirilmelidir. Üretici ve ürünler: RECTORSEAL — Metacaulk MC 150+, Metacaulk 1000, Metacaulk 350i.
Sık Sorulan Sorular
Yanıcı Boru Yangın Durdurucu Alçıpan Geçişi nedir?
Yanıcı Boru Yangın Durdurucu Alçıpan Geçişi, F60 veya F120 yangın dayanımlı alçıpan duvarlarda PEX polietilen boruların yangına karşı korunarak geçişini sağlayan bir sistemdir. Keyword 'Yanıcı Boru Yangın Durdurucu Alçıpan Geçişi' ve detay_no boş bırakılmıştır. Ürün, belirtilen ilişki kapsamında MC 150+, Metacaulk 350i ve MC 1000 gibi yangın durdurucu mastiklerle tamamlanır.
Yanıcı Boru Yangın Durdurucu Alçıpan Geçişinde hangi boru malzemesi kullanılır?
Sistemde PEX polietilen boru kullanılır. Boru çapı genellikle 1 inçtir ve sistem 3 adete kadar borunun birlikte geçişine izin verir. Keyword 'Yanıcı Boru Yangın Durdurucu Alçıpan Geçişi' ve detay_no boş bırakılmış olup, ürün MC 150+, Metacaulk 350i ve MC 1000 ürünleri ile uyumludur.
Yanıcı Boru Yangın Durdurucu Alçıpan Geçişi Yangın dayanımı süresi nedir?
Yanıcı Boru Yangın Durdurucu Alçıpan Geçişi sisteminde yangın dayanımı 120 dakikadır. Keyword 'Yanıcı Boru Yangın Durdurucu Alçıpan Geçişi' ve detay_no boş bırakılmıştır. İlgili ürünler MC 150+, Metacaulk 350i ve MC 1000 kullanılarak bu dayanım sağlanmaktadır.
Yanıcı Boru Yangın Durdurucu Alçıpan Geçişi W-L-2287
Yanıcı Boru Yangın Durdurucu Alçıpan Geçişi W-L-2287, yangına dayanıklı alçıpan duvarların içinde kullanılan yüksek kaliteli yangın durdurucu sistemlerden biridir.
Üretici RectorSeal firmasının marka ürünü Metacaulk serisi mastiklerle uygulanır. Sistem, F60 ve F120 yangın dayanımlı alçıpan duvarlarda kullanılmak üzere tasarlanmıştır ve UL test laboratuvarlarında uygunluğu onaylanmıştır. Boru malzemesi olarak PEX polietilen kullanılır ve maksimum 1 inç çapındaki borular bu geçiş sisteminden faydalanabilir. Maksimum tesisat deliği çapı 102 mm olup, borular arasında 0 ile 10 mm arası boşluk bırakılmalıdır. Üç adet boru aynı anda geçiş yapabilir ancak sadece bir boru çap olarak 19 mm'den büyük olabilir.
Yangın durdurucu sistemde kullanılan Mastikler; MC 150+, Metacaulk 350i ve MC 1000 ürünleridir. Bu mastikler yangın anında genişleyerek yanıcı boruların yangının diğer alana geçişini engeller. Sistem, alçıpan konstrüksiyonuna uygun ahşap veya çelik dikmelerle desteklenir ve 16 mm kalınlığında alçıpan plakalar kullanılır. Bu sayede Yangın dayanımı 120 dakika olarak sağlanır ve yapı güvenliği üst seviyeye çıkar. Yanıcı Boru Yangın Durdurucu Alçıpan Geçişi W-L-2287, yangın güvenliği standartlarına uygun, uzun ömürlü ve yüksek performanslı bir çözümdür.
