W-L-2400
Yanıcı Boru Yangın İzolasyonu Alçıpan Geçişi W-L-2400
PVC / cPVC / ABS / Elk. Konduiti 75 mm
Detay Bilgileri
Sistem Hakkında
Yanıcı Boru Yangın İzolasyonu Alçıpan Geçişi W-L-2400,
Modern bina yapı malzemeleri arasında yangın güvenliği konusunda kritik bir role sahiptir.
Bu sistem, özellikle F60 veya F120 yangın dayanımlı alçıpan duvar konstrüksiyonlarında kullanılmak üzere geliştirilmiştir. İncelemelerde, RectorSeal firmasının Metacaulk markasıyla üretmiş olduğu ve Underwriters Laboratories tarafından test edilmiş bu ürün, yanıcı boruların alçıpan duvarlardan geçişlerinde güvenli bir izolasyon çözümü sunar. Sistemin ana kullanım amacı, yanıcı boru geçişlerinde maksimum 120 dakika yangın dayanımı sağlamaktır.
Sistemin temel özelliği ve amacıdır. Yanıcı borular arasında PVC, CPVC, ABS ve elektriksel yanıcı konduitler 75 mm çapında özel olarak sistem içine dahildir. Sistem uygulanırken ahşap veya çelik dikmeler ile duvar yapısı oluşturulur ve galvanizli çelik sac klavuz ile Metacaulk MC Yangın Durdurucu Sargı sistemi kullanılır. Bu birleşim, tesisat deliği boşluklarının maksimum 6 mm olmasına olanak verir.
İlgili detaylar sistemin teknik uygulamaları kapsamında değerlendirilmiştir. Yanıcı Boru Yangın İzolasyonu Alçıpan Geçişi W-L-2400, yapısal yangın izolasyonunda yüksek standart sağlayarak bina güvenliğinde kritik rol oynar. Bu detay, Metacaulk Yangın Durdurucu Sargı Bandaj ile ilişkilendirilmiş olup, beraber kullanımları ile sistem bütünlüğü artırılmaktadır. Yanıcı Boru Yangın İzolasyonu Alçıpan Geçişi alanında çözüm arayanlar için vazgeçilmez bir seçenek olarak öne çıkar.
Yanıcı Boru Yangın İzolasyonu Alçıpan Geçişi W-L-2400, yangına dayanıklı yapıların vazgeçilmez elemanlarından biridir. Bu sistem, F60 veya F120 yangın dayanımlı alçıpan duvar konstrüksiyonlarında kullanılmak üzere tasarlanmıştır.
Alçıpan duvarın yapısal özellikleri, ahşap veya çelik kanal dikmelerden oluşur ve bu yapı yangın esnasında yüksek dayanım sağlar. Ahşap dikmeler nominal 50 mm x 100 mm ebatlarında ve 400 mm aralıklarla; çelik kanal dikmeler ise en az 90 mm genişlikte ve en fazla 600 mm aralıklarla yerleştirilir.
Tesisat delikleri maksimum 102 mm çapa kadar açılabilir. Sistem, PVC, CPVC, ABS ve elektriksel yanıcı konduit borulara uygun şekilde tasarlanmıştır ve boruların her iki tarafı sağlam şekilde desteklenerek montaj yapılır.
Yangın durdurucu özelliği ise MC Yangın Durdurucu Sargı sayesinde olur. Bu sargı 50 mm genişliğinde olup yanıcı borunun etrafına sarılır, uçları bitiştirilir ve maskeleme bandı ile sabitlenir. Bu sistem, Yangın Durdurucu Sargı Bandaj ile entegre edilerek 120 dakikalık yangın dayanımı sağlar. Ayrıca opsiyonel olarak galvanizli çelik kılıf kullanımı yangın dayanımını artırabilir. Detay_tarifi incelendiğinde sistemin tüm bileşenlerinin yangın güvenliği için optimize edildiği görülür. Özellikle yanıcı boruların alçıpan duvar içerisinden geçişlerinde güvenli bir bariyer oluşturur. Bu sayede yangının tesisat deliklerinden yayılması engellenir. Yanıcı Boru Yangın İzolasyonu Alçıpan Geçişi, detay_no ve keyword kullanılarak hazırlanan teknik standartlar çerçevesinde uygulanmaktadır. Relation product olarak Metacaulk Yangın Durdurucu Sargı Bandaj ürününe referans verilmiştir. Bu ürün ve sistem güvenlik açısından binalarda kritik öneme sahiptir.
Kullanılan Ürün ve Uygulama
Nerede Kullanılır:
Bu sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik ve ASTM E814 ile UL 1479 standartlarına uygun olarak, F60 veya F120 yangın dayanımlı alçıpan/dikme duvarlarda yanıcı boruların tesisat deliği geçişlerinde kullanılır. Yanıcı boruların tesisat deliği boşluklarına uygun şekilde MC Yangın Durdurucu Sargı uygulanarak yangın yalıtımı sağlanır. Sistem kullanılmadığında yangın yalımı hızla yayılır, yangın dayanımı düşer ve can kaybı riski artar.
Detay İçeriği Ürünler & Alternatifleri

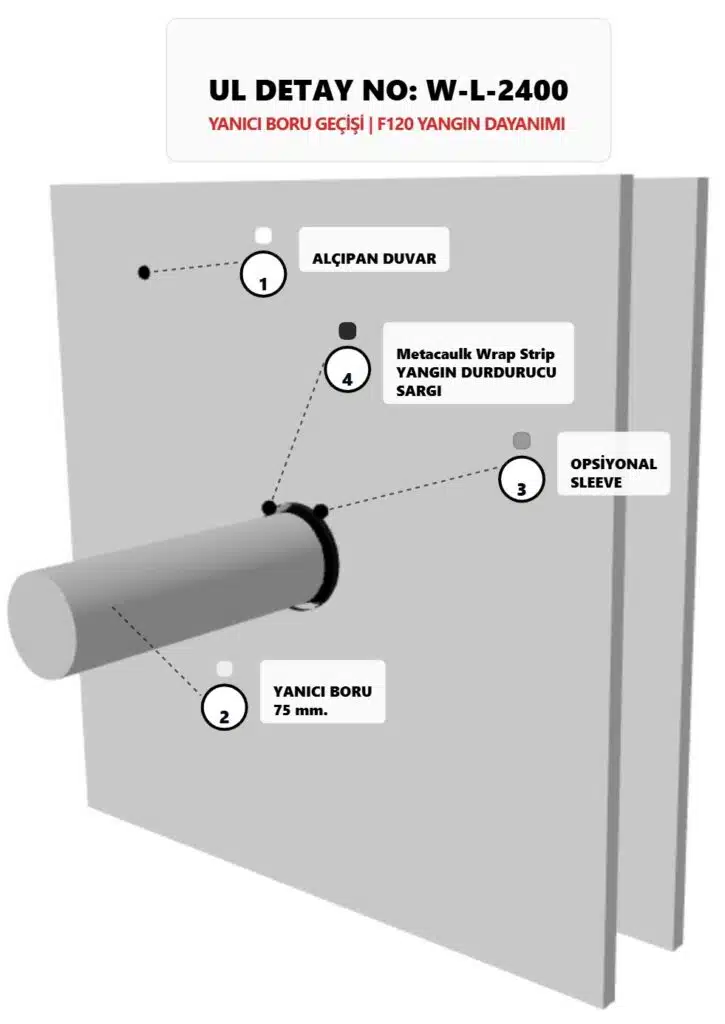

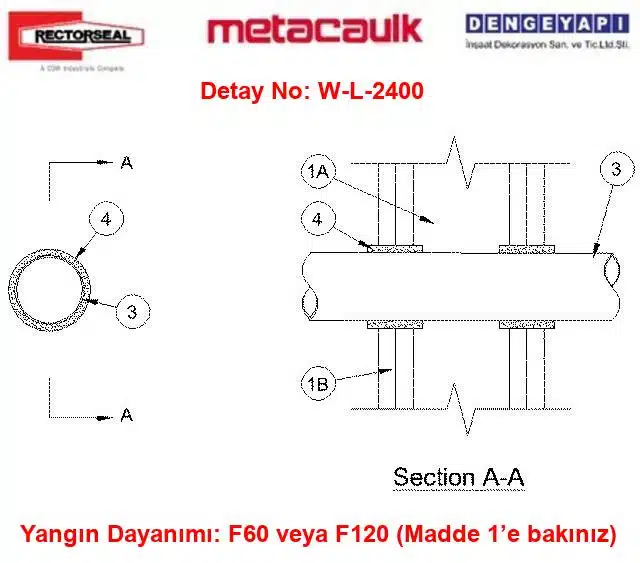

Yanıcı Boru Yangın İzolasyonu Alçıpan Geçişi — Teknik Bileşenler
1) Alçıpan Duvar
F60 veya F120 yangın dayanımlı konstrüksiyonlu alçıpan duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde monte edilmelidir. Aşağıdaki yapısal özellikleri içerir:
1A) Alçıpan Konstrüksiyonu
Duvar konstrüksiyonu, ahşap veya çelik kanal dikmelerden oluşabilir. Ahşap dikmeler 50 mm x 100 mm nominal ebatlarda olup 400 mm aralıklarla yerleştirilir. Çelik kanal dikmeler en az 90 mm genişliğinde ve en fazla 600 mm aralıklarla monte edilir. Açıklık tamamen çerçevelenecek şekilde ilave dikmeler kullanılır.
1B) Alçıpan Plaka
16 mm kalınlığında, 1200 mm genişliğinde, kare veya konik kenarlı alçıpan kullanılır. Kalınlık, tip, katman sayısı ve bağlantı elemanı türü üreticisinin test edilmiş detayında belirtildiği gibidir. Maksimum tesisat deliği çapı 102 mm (4”) olmalıdır. Yangın durdurucu sistemin F Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır.
2) Galvanizli Çelik Kılıf
(Opsiyonel, Gösterilmemiş) — 0,5 mm kalınlığında galvanizli sacdan üretilmiş silindirik kılıftır. Boyuna dikişinde minimum 25 mm bindirme vardır. Kılıfın uzunluğu duvarın her iki yüzeyinden 13 mm taşar. Kılıf, sacın tesisat deliği çapından daha küçük şekilde sarılıp açıklıktan geçirilerek konumlandırılır ve açılarak açıklığa sabitlenir.
3) Geçiş Yapan Tesisat
Yangın durdurucu sistem içinde konsantrik olarak tek bir yanıcı boru yerleştirilir. Tesisat deliği boşluğu maksimum 6 mm olmalıdır. Boru, duvar montajının her iki tarafında sağlam şekilde desteklenmelidir. Kullanılabilecek yanıcı boru türleri ve boyutları şunlardır:
3A) PVC Boru
Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisat sistemlerinde kullanılan nominal 76 mm (3”) veya daha küçük çaplı Schedule 40 katı çekirdekli PVC borudur.
3B) CPVC Boru
Kapalı (proses veya besleme) tesisat sistemlerinde kullanılan nominal 76 mm (3”) veya daha küçük SDR 13.5 CPVC borudur.
3C) İzolasyonsuz Elektrik Metal Borusu (RNMC)
Nominal 51 mm (2”) veya daha küçük çaplı PVC borudur.
3D) ABS Boru
Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisatlarda kullanılan nominal 76 mm (3”) veya daha küçük çaplı, Schedule 40 katı veya hücresel çekirdekli ABS borudur.
4) MC Yangın Durdurucu Sargı
Yangın Durdurucu Malzeme — MC Yangın Durdurucu Sargı: 51 mm genişliğinde bir kat MC Yangın Durdurucu Sargı, geçiş yapan tesisatın etrafına sarılır; uçlar bitiştirilir ve maskeleme bandı ile sabitlenir. MC Yangın Durdurucu Sargı kenarları duvarın her iki yüzeyinden 10 mm taşmalıdır. Üretici: RECTORSEAL — Metacaulk MC Yangın Durdurucu Sargı.
Detay Açıklaması
Yanıcı Boru Yangın İzolasyonu Alçıpan Geçişi W-L-2400, yangın güvenliği alanında güvenilir bir üründür. RectorSeal tarafından üretilen Metacaulk markasının bu ürünü, özellikle yanıcı boru geçişlerinin güvenliğini sağlamak amacıyla tasarlanmıştır.
Sistem, PVC, CPVC, ABS gibi yanıcı boru türlerinin alçıpan duvarlardan güvenli şekilde geçişine olanak tanır ve maksimum 120 dakika yangın dayanımı sunar.
Ürün çeşitli boru çapları, özellikle 75 mm çapında yanıcı borular için uygundur ve elektriksel yanıcı konduit geçişlerine de çözüm sağlar. (UL) Underwriters Laboratories laboratuvarlarında test edilerek performansı belgelenmiştir.
Yanıcı Boru Yangın İzolasyonu Alçıpan Geçişi W-L-2400, ahşap ve çelik dikmelerle inşa edilen duvarlarda kullanılır ve galvanizli çelik sac klavuz ile birlikte Metacaulk MC Yangın Durdurucu Sargı sistemi ile tamamlanır. Tesisat delikleri maksimum 102 mm (4 inç) olarak sınırlandırılmış ve boşluklar maksimum 6 mm ile kontrol edilmiştir. Bu yapı, yangın anında yanıcı boruların geçtiği noktalarda yangının yayılmasını önler ve bina güvenliğini artırır. Ürün, yanıcı boru yangın izolasyonu alçıpan geçişiyle ilgili detay bilgileri ve yanıcı boru yangın izolasyonu alçıpan geçişi kullanılarak hazırlanmıştır. Ayrıca Metacaulk Yangın Durdurucu Sargı Bandaj ile beraber kullanımı, sistem performansını daha da artırarak kullanıcıya yüksek güvenlik sağlar. Yanıcı Boru Yangın İzolasyonu Alçıpan Geçişi W-L-2400, yangına karşı dayanıklılık isteyen yapı projelerinde tercih edilen etkili ve test edilmiş bir çözümdür.
Sık Sorulan Sorular
Yanıcı Boru Yangın İzolasyonu Alçıpan Geçişi sistemi hangi boru türleri için uygundur?
Yanıcı Boru Yangın İzolasyonu Alçıpan Geçişi sistemi PVC, CPVC, ABS ve elektriksel yanıcı konduit boruları 75 mm çapında geçişlerde kullanılır. keyword: Yanıcı Boru Yangın İzolasyonu Alçıpan Geçişi, detay_no: boş, relation product: Yanıcı Boru Yangın İzolasyonu Alçıpan Geçişi W-L-2400.
Yanıcı Boru Yangın İzolasyonu Alçıpan Geçişi sistemin yangın dayanımı ne kadardır?
Sistem 120 dakika yangın dayanımı sağlar. keyword: Yanıcı Boru Yangın İzolasyonu Alçıpan Geçişi, detay_no: boş, relation product: Yanıcı Boru Yangın İzolasyonu Alçıpan Geçişi W-L-2400.
Yanıcı Boru Yangın İzolasyonu Alçıpan Geçişi W-L-2400 hangi standartlara göre test edilmiştir?
Sistem (UL) Underwriters Laboratories tarafından test edilmiştir. keyword: Yanıcı Boru Yangın İzolasyonu Alçıpan Geçişi, detay_no: boş, relation product: Yanıcı Boru Yangın İzolasyonu Alçıpan Geçişi W-L-2400.
W-L-2400 kodu ne anlama geliyor?
W-L-2400, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Yanıcı Boru, Kondüit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
