Kablo Transit Çerçeveler
Ürünün Anahtar Özellikleri
Pass-Thru Pro Kablo Transit Çerçeve Kullanım Alanları
Pass-Thru Pro Kablo Transit Çerçeve Ne İçin Kullanılır?
Metacaulk® Pass-Thru Pro, yangın dayanımlı duvar ve döşemelerde kablo, data, haberleşme, elektrik besleme kabloları ve uygun tesisat geçişlerinin yangın durdurucu sistem içinde güvenli şekilde geçirilmesi için kullanılan hazır yangın durdurucu geçiş cihazıdır. Ürün; yeni kablo uygulamalarında ve mevcut tesisatların bulunduğu retrofit uygulamalarda hızlı montaj imkânı sağlar. Açılabilir yapısı sayesinde, yangın durdurucu sistem bozulmadan ileride kablo veya tesisat eklenmesine, çıkarılmasına ya da yeniden düzenlenmesine olanak tanır.
Grafit esaslı genleşen malzemesi, yangın sırasında yaklaşık 149°C sıcaklıkta genleşerek geçiş boşluğunu kapatır ve yangın ile duman geçişini sınırlandırmaya yardımcı olur. Betonarme duvarlar, betonarme döşemeler, beton blok duvarlar, alçıpan duvar sistemleri ve yangın dayanımlı ahşap döşeme uygulamalarında kullanılabilir. 50 mm yuvarlak, 100 mm yuvarlak ve 102 × 102 mm kare seçenekleri bulunan Pass-Thru Pro, 0–100% doluluk oranında kullanılabilen, bakım gerektirmeyen ve sık tesisat değişikliği yapılan alanlar için pratik bir yangın durdurucu çözüm sunar. Ürün ASTM E814 / UL 1479 standardına göre F240 dakikaya kadar yangın dayanımı için test edilmiştir.
Ürün Açıklaması

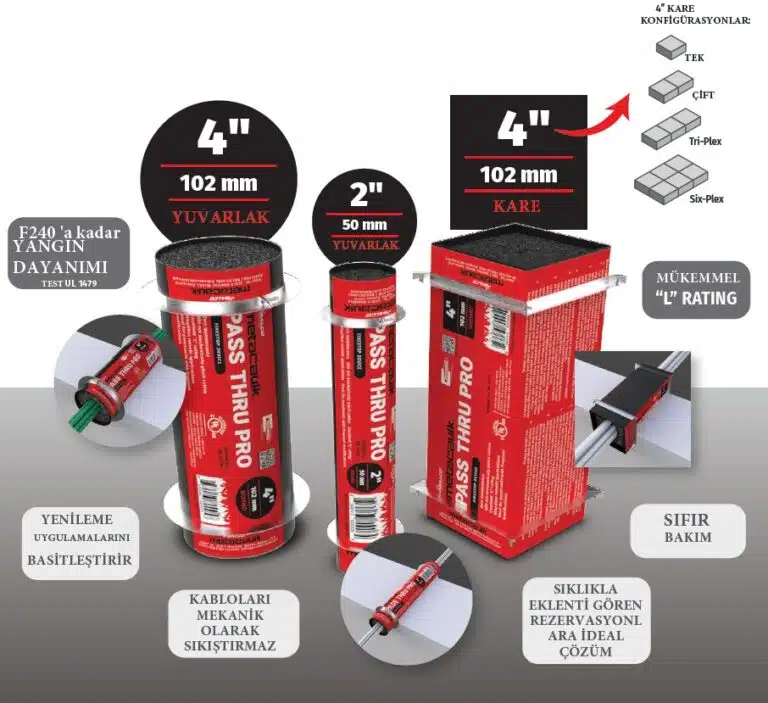

Ürün, açılabilir yapısı sayesinde mevcut kabloların etrafına sonradan uygulanabilir. Bu özellik, özellikle işletme sırasında kablo güzergâhlarının değiştiği veya yeni hatların ilave edildiği projelerde uygulama kolaylığı sağlar. 50 mm yuvarlak, 100 mm yuvarlak ve 102 × 102 mm kare seçenekleriyle farklı geçiş ihtiyaçlarına uyum sağlar. Kare tipler, tekli, ikili, üçlü veya altılı modüler konfigürasyonlarda kullanılabildiğinden, çoklu kablo geçişlerinin bulunduğu alanlarda pratik bir çözüm sunar.
Yangın sırasında ürün içerisindeki grafit esaslı genleşen malzeme ısı etkisiyle genleşerek geçiş boşluğunu kapatmaya yardımcı olur. Bu nedenle Pass-Thru Pro; yangın dayanımı istenen duvar ve döşeme geçişlerinde, kablo ve tesisat hareketliliğinin yoğun olduğu yapılarda kullanılabilecek esnek ve bakım gerektirmeyen bir yangın durdurucu sistem bileşenidir. Ürün ASTM E814 / UL 1479 standardına göre F240 dakikaya kadar yangın dayanımı için test edilmiştir.
Test ve Performans Bilgileri Test Bilgisi
Metacaulk® Pass-Thru Pro, yangın dayanımlı duvar ve döşeme geçişlerinde kullanılmak üzere test edilmiş hazır yangın durdurucu geçiş cihazıdır. Ürün, ASTM E814 / UL 1479 test metoduna göre F240 dakikaya kadar yangın dayanımı sağlayacak şekilde değerlendirilmiştir.
Yangın etkisi altında ürün içerisindeki grafit esaslı intümesan malzeme, yaklaşık 149°C sıcaklıkta genleşmeye başlar. Bu genleşme sonucunda geçiş açıklığı içerisinde yalıtkan bir kömürleşmiş bariyer oluşur ve yangın ile duman geçişinin sınırlandırılmasına yardımcı olur.
Ürün, yalnızca yangın dayanımı açısından değil, duman sızdırmazlığı açısından da yüksek performans sunar. Dokümanda Pass-Thru Pro’nun düşük duman sızıntı değerlerine / iyi L Rating performansına sahip olduğu belirtilmiştir. Bu özellik, özellikle kablo geçişlerinin yoğun olduğu elektrik odaları, data merkezleri, haberleşme odaları ve teknik hacimlerde yangın güvenliği açısından avantaj sağlar.
Pass-Thru Pro; betonarme duvarlar, betonarme döşemeler, beton blok duvarlar, alçıpan duvar sistemleri ve yangın dayanımlı ahşap döşeme uygulamalarında kullanılabilir. Yangın dayanımı ve performans değeri, uygulanan yapı elemanına, geçiş yapan tesisat tipine, doluluk oranına, ürün ölçüsüne ve ilgili test edilmiş detaya bağlı olarak değerlendirilmelidir.
Pass-Thru Pro Kablo Transit Çerçeve Onayları ve Sertifikaları
Pass-Thru Pro Kablo Transit Çerçeve Uygulama Bilgisi
Pass-Thru Pro Kablo Transit Çerçeve Uygulaması
Metacaulk® Pass-Thru Pro, yangın dayanımlı duvar ve döşemelerde yeni tesisat geçişleri veya mevcut kablo geçişleri için uygulanabilen, açılabilir gövdeli hazır yangın durdurucu geçiş cihazıdır. Ürün; duvar veya döşeme kalınlığı içinde ortalanarak yerleştirilir ve her iki yüzeyden eşit çıkıntı yapacak şekilde konumlandırılır. Montaj, ürün tipine uygun flanş setleri ile yapılır. Flanşlar cihazın iki ucuna geçirilerek yüzeye sıfır konumda sıkılır ve ürünü geçiş boşluğu içinde sabitler. Flanşların ayrıca duvar veya döşemeye mekanik olarak sabitlenmesine gerek yoktur.
Yeni Tesisat Uygulaması
Yeni kablo veya tesisat geçişlerinde önce uygulamaya uygun Pass-Thru Pro ölçüsü seçilir. Duvar veya döşemede, test edilmiş sistem detayında izin verilen sınırlar içinde bir geçiş boşluğu açılır. Cihaz bu boşluğa yerleştirilir, yapı elemanı kalınlığı içinde ortalanır ve ardından her iki taraftan montaj flanşları takılarak sabitlenir. Son aşamada kablolar veya uygun tesisatlar cihaz içinden geçirilir ve uç köpük parçaları tesisat çevresine yerleştirilerek geçiş tamamlanır.
Mevcut Tesisat / Retrofit Uygulaması
Mevcut kablo veya boru geçişlerinde ürünün açılabilir yapısı avantaj sağlar. Pass-Thru Pro’nun üst parçası ve uç köpükleri çıkarılır, cihaz mevcut tesisatın etrafına yerleştirilir ve tekrar kapatılır. Daha sonra cihaz geçiş boşluğuna kaydırılarak ortalanır. Her iki tarafta montaj flanşları takılır ve uç köpükleri yeniden yerleştirilir. Bu yöntem, mevcut tesisatların sökülmesine gerek kalmadan yangın durdurucu sistemin tamamlanmasına imkân verir.
Ürün Ölçüleri ve Konfigürasyonlar
Pass-Thru Pro, farklı geçiş ihtiyaçları için yuvarlak ve kare gövde seçenekleriyle sunulur:
| Ürün Kodu | Tip | Ölçü | Form |
|---|---|---|---|
| PATP-2R | Pass-Thru Pro Device | 50 mm çap | Yuvarlak |
| PATP-4R | Pass-Thru Pro Device | 100 mm çap | Yuvarlak |
| PATP-4S | Pass-Thru Pro Device | 102 × 102 mm | Kare |
Tüm cihazların standart uzunluğu 254 mm’dir. Dokümanda özel durumlarda uzunluğun 330 mm’ye kadar üretilebildiği belirtilmektedir.
Kare tip Pass-Thru Pro cihazları, özel montaj flanşları ile çoklu konfigürasyonlarda kullanılabilir:
| Konfigürasyon | Kullanım Şekli | Yaklaşık Ölçü |
|---|---|---|
| Single | Tekli kare geçiş | 102 × 102 mm |
| Duplex | İkili kare geçiş | 102 × 204 mm |
| Triplex | Üçlü kare geçiş | 102 × 306 mm |
| Sixplex | Altılı kare geçiş | 204 × 306 mm |
Bu konfigürasyonlar, özellikle data merkezi, elektrik odası, haberleşme odası ve teknik hacimlerde çoklu kablo geçişlerinin düzenli ve genişletilebilir şekilde yapılmasını sağlar. Gerektiğinde cihazlar ileride yeniden açılarak kablo ekleme, çıkarma veya tesisat düzenleme işlemleri yapılabilir.
Uygulama Açıklaması
Metacaulk® Pass-Thru Pro, yangın dayanımlı duvar ve döşemelerde kablo ve uygun tesisat geçişlerinin güvenli şekilde yapılması için tasarlanmış hazır yangın durdurucu geçiş cihazıdır. Uygulama öncesinde, geçiş yapılacak duvar veya döşeme tipine, tesisat yoğunluğuna ve gerekli yangın dayanımına uygun Pass-Thru Pro ölçüsü seçilir. Ürün 50 mm yuvarlak, 100 mm yuvarlak ve 102 × 102 mm kare tiplerde kullanılabilir.
Yeni uygulamalarda, duvar veya döşeme üzerinde test edilmiş sistem sınırlarına uygun ölçüde geçiş boşluğu açılır. Pass-Thru Pro cihazı bu boşluğa yerleştirilir ve duvar veya döşeme kalınlığı içinde ortalanır. Cihazın her iki taraftan eşit şekilde çıkıntı yapmasına dikkat edilir. Daha sonra uygun montaj flanşları cihazın iki ucuna takılır ve yüzeye sıfır olacak şekilde konumlandırılır. Flanşlar sıkılarak cihaz yerine sabitlenir; flanşlar cihazı sürtünme ile tuttuğu için ayrıca duvar veya döşemeye mekanik sabitleme yapılması gerekmez.
Mevcut kablo geçişlerinde ise Pass-Thru Pro’nun açılabilir gövdesi sayesinde ürün mevcut kabloların etrafına sonradan uygulanabilir. Cihazın üst parçası ve uç köpükleri çıkarılır, ürün kablo veya uygun tesisat çevresine yerleştirilir ve tekrar kapatılır. Ardından cihaz geçiş boşluğu içine kaydırılarak ortalanır, her iki taraftaki montaj flanşları takılır ve uç köpükleri kablo çevresine yeniden yerleştirilir. Bu sayede yangın durdurucu sistem, mevcut tesisatlar sökülmeden tamamlanabilir.
Yangın durumunda ürün içerisindeki grafit esaslı genleşen malzeme yaklaşık 149°C sıcaklıkta genleşmeye başlar ve geçiş boşluğunu kapatarak yangın ve duman geçişini sınırlandırmaya yardımcı olur. Pass-Thru Pro, özellikle ileride kablo ekleme, çıkarma veya güzergâh değişikliği yapılması beklenen teknik hacimlerde pratik ve bakım gerektirmeyen bir çözüm sunar. Ürün, ASTM E814 / UL 1479 standardına göre F240 dakikaya kadar yangın dayanımı için test edilmiştir.
Ürün Teknik Belgeleri
Dokümanlar ve Sertifikalar
Kullanım Yerleri Listesi
Fiziksel ve Kimyasal Özellikler
Pass-Thru Pro Kablo Transit Çerçeve — Sık Sorulan Sorular
Pass-Thru Pro geçiş cihazı ne işe yarar?
Yangın dayanımlı duvar ve döşemelerde kablo, data, haberleşme ve besleme kablolarının güvenli geçmesi için kullanılan hazır bir geçiş cihazıdır. Grafit esaslı genleşen malzeme yangında geçiş boşluğunu kapatır.
Mevcut binada kullanılabilir mi?
Evet. Açılabilir gövdesi sayesinde kabloları kesmeden montaj yapılabilir; yeni yapıda kalıba, mevcut yapıda ise açılan deliğe uygulanır.
Her tesisat değişikliğinde yeniden dolgu gerekir mi?
Hayır. Kablo eklenip çıkarıldığında cihaz açılıp kapatılır, ayrıca mastik veya harç uygulanmaz. Onaylı detaylar belirli bir kablo doluluk aralığı için geçerlidir; 50 mm ve 100 mm yuvarlak ile 102 × 102 mm kare seçenekleri bulunur.

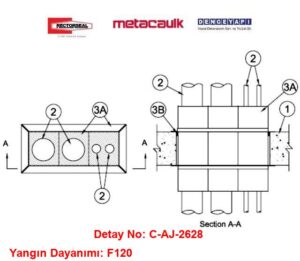

Pass-Thru Pro Kablo Transit Çerçeve ile Test Edilmiş Yangın Durdurucu Detaylar
Aşağıdaki detaylar, bağımsız akredite laboratuvarlarda test edilmiş ve Kablo Transit Çerçeveler 1/2/3 kullanılarak onaylanmış uygulama detaylarıdır.
Bu üründe onaylı test detayları listeleniyor.
