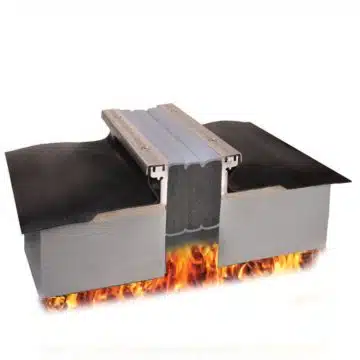

Emshield® DFR-FP Yangına Dayanımlı, Su Geçirmez, Ses Yalıtımlı Genleşme Derz Sistemi

Özellikler

• Su Geçirmezlik
  • Emseal FP (For Plaza) sistemleri, su geçirmez derz sızdırmazlığı ve gömülü döşeme su yalıtım membranı ile bütünleşik su geçirmezlik sağlamak için özel olarak tasarlanmıştır.
  • Emshield DFR malzemesi, FP tutucu bacaklarının yüzeyleri arasına monte edilir ve silikon körük hava koşullarına maruz kalan yöne bakacak şekilde yerleştirilir.
  • Saha uygulamalı silikon sızdırmazlık bandı, körük ile alt tabaka arasındaki düzensizlikleri kapatarak tam bir sızdırmazlık sağlar ve montajı tamamlar.
• UL/ULC Yangın Dayanımı
  • UL-2079’un hareket döngüsü ve yangın dayanım gerekliliklerine uygun olarak test edilmiştir.
  • UL tarafından listelenmiş olup, UL’un Takip Hizmeti (Follow-Up Service) kapsamında üretilmektedir.
  • Bu süreç, gönderilen ürünün test edilen malzeme ile aynı olmasını garanti eder.
• Ses Yalıtımı
  • EMSEAL emprenye edilmiş köpük sızdırmazlık malzemeleri ile kapatılan derzler, olağanüstü akustik yalıtım sağlar.
  • STC/OITC ses iletim katsayıları, monte edildikleri yapı elemanının ses yalıtım performansını karşılayabilir veya aşabilir.

Emshield Yangına Dayanımlı Genleşme Derzi Sızdırmazlık Malzemeleri

• Fabrikada uygulanmış, yüksek kaliteli silikon üst ve alt sızdırmazlık yüzeylerine sahiptir ve yangın geciktirici emprenye edilmiş köpük sırtına yapıştırılmıştır.
• Ortaya çıkan kompozit malzeme, yapısal veya diğer açıklıklara montaj için fabrikada nominal boyutundan daha küçük bir şekilde sıkıştırılmıştır.

Montaj Süreci

1. Epoksi Uygulaması:
   • Malzeme, saha uygulamalı epoksi yapıştırıcı ile derz yüzeylerine monte edilir.
2. Sızdırmazlık Sağlanması:
   • Saha uygulamalı silikon sızdırmazlık bandı, alt tabaka boşluklarını doldurur ve silikon körükleri alt tabakaya sızdırmaz şekilde yapıştırır.
3. Çubukların Birleştirilmesi:
   • Her çubuğun birleşim yerleri, derz yüzeyine saha uygulamalı silikon sızdırmazlık bandı ile bağlanır.
   • Bitişik yüzeylerde kalan köpük üzerine uygulanan şişen (intumescent) sızdırmazlık kaplaması ile birleşim tamamlanır.

Hareket Kapasitesi

• Emshield, nominal malzeme boyutunun +%50 ve -%50’sine kadar (toplam %100) hareket kapasitesine sahiptir.
• Araç ve yaya trafiğine uygun koşullarda 100 mm’ye (4 inç) kadar olan derzler için kullanılabilir.
• Duvarlarda 150 mm’ye (6 inç) kadar hareket kapasitesine sahiptir.

Büyük Derzler İçin Tavsiyeler

• 3 inç (75 mm) ve üzerindeki büyük döşeme veya zemin derzlerinde tam genleşme hareketi, yüksek nokta yükleri ve küçük çaplı tekerlek koşulları (alışveriş arabaları, valiz arabaları vb.) için:
  • İç mekan derz sisteminin veya Emshield üzerine bir kaplama plakasının kullanılması düşünülmelidir.
  • Alternatif olarak, SJS-FR sistemi tercih edilmelidir.

Test ve Sertifikasyon

• Bu malzeme, UL/ULC 2079 standardına göre test edilmiştir ve UL’un Takip Hizmeti (Follow-Up Service) kapsamında üretilmektedir.
• Yangına dayanımlı bir duvar veya döşeme sisteminin bileşeni olarak tedarik edilmektedir.
• EMSEAL’in UL Online Sertifikasyon Dizini’ndeki çeşitli listelemelerinde test edilmiştir.

Montaj Konfigürasyonları

• Bu malzemenin, UL listelemelerinde gösterilmeyen bir sistemde kullanımı, tasarımcıların takdirine ve sorumluluğuna bağlıdır.
• Ancak bu kullanım, döşeme veya duvar sisteminin yangına dayanımını olumsuz etkilemez.
• Yangına dayanımlı bir sistemin parçası olarak, proje gerekliliklerine uygun olacak şekilde alt tabakaların tasarlanması ve detaylandırılması tasarımcının sorumluluğundadır.

Yetkili Merciler ile Uyum

• UL listelemelerinde belirtilen bilgiler, sahada karşılaşılabilecek tüm yapım detaylarını kapsamayabilir.
• Bu nedenle, tüm durumlarda Yetkili Makamlara (Authorities Having Jurisdiction – AHJ) danışılmalıdır.
• Yetkili Makamlarla önceden görüşerek, belirli komşu alt tabaka ve montaj konfigürasyonlarının yerel yangın yönetmeliklerine uygun şekilde tasarlanıp inşa edildiğinden emin olunmalıdır.

Standart-köşeler

(ABD Patenti 9,200,437; 9,637,915)

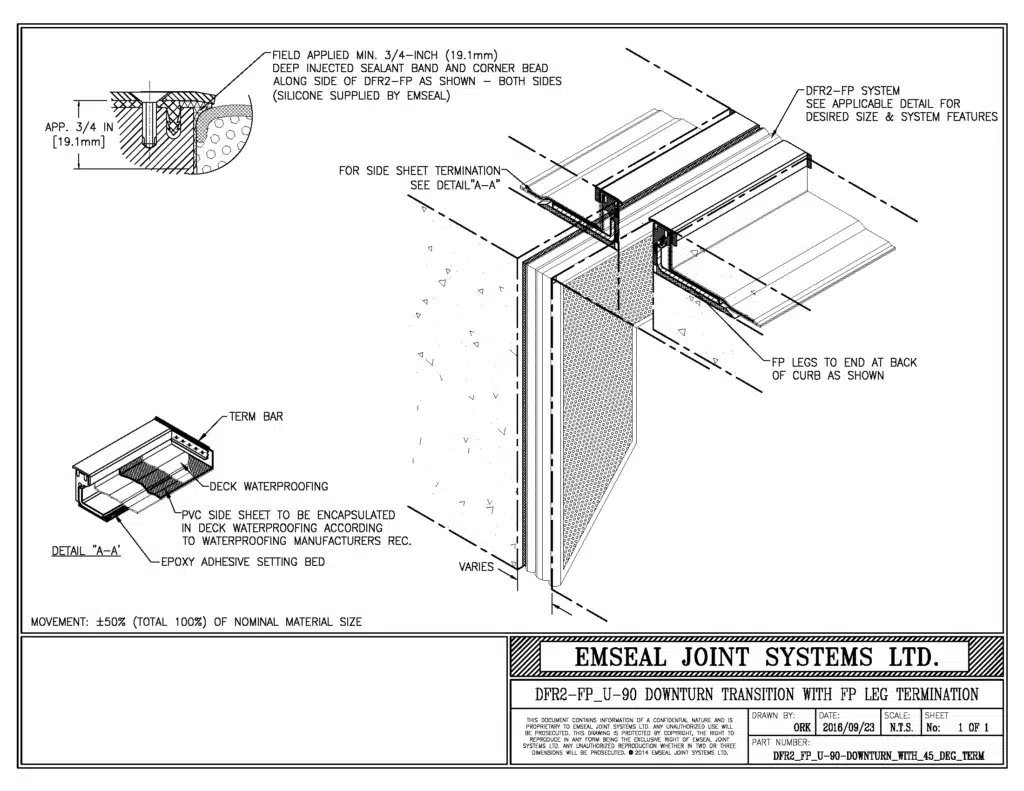

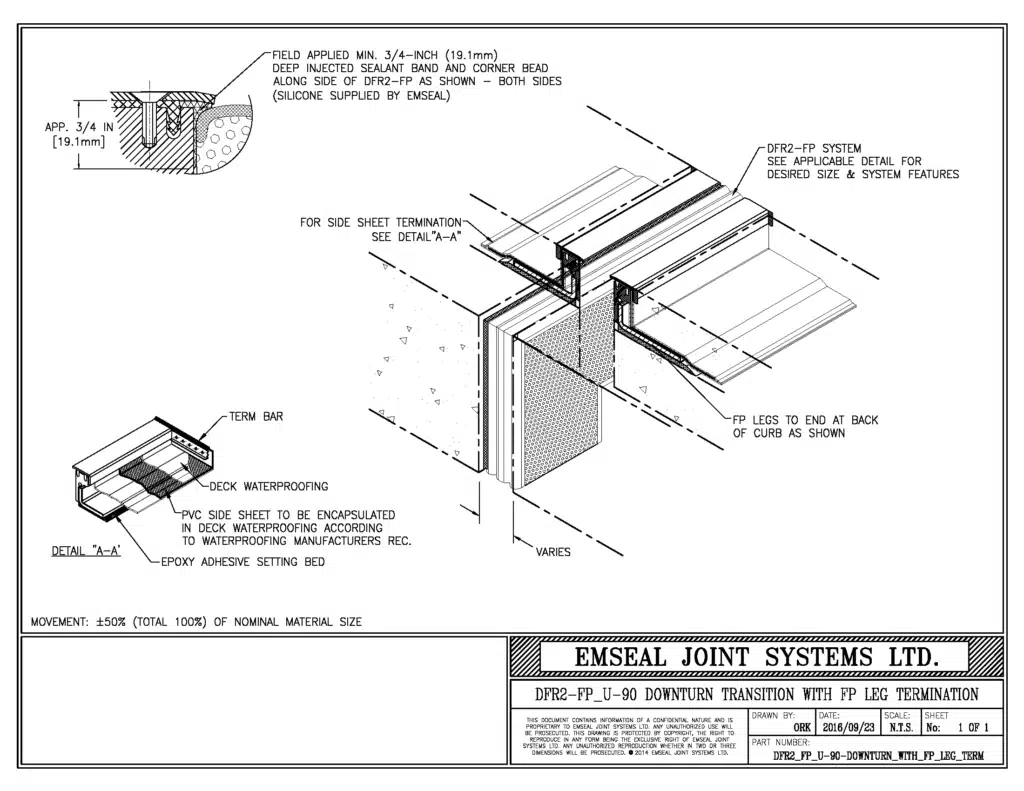

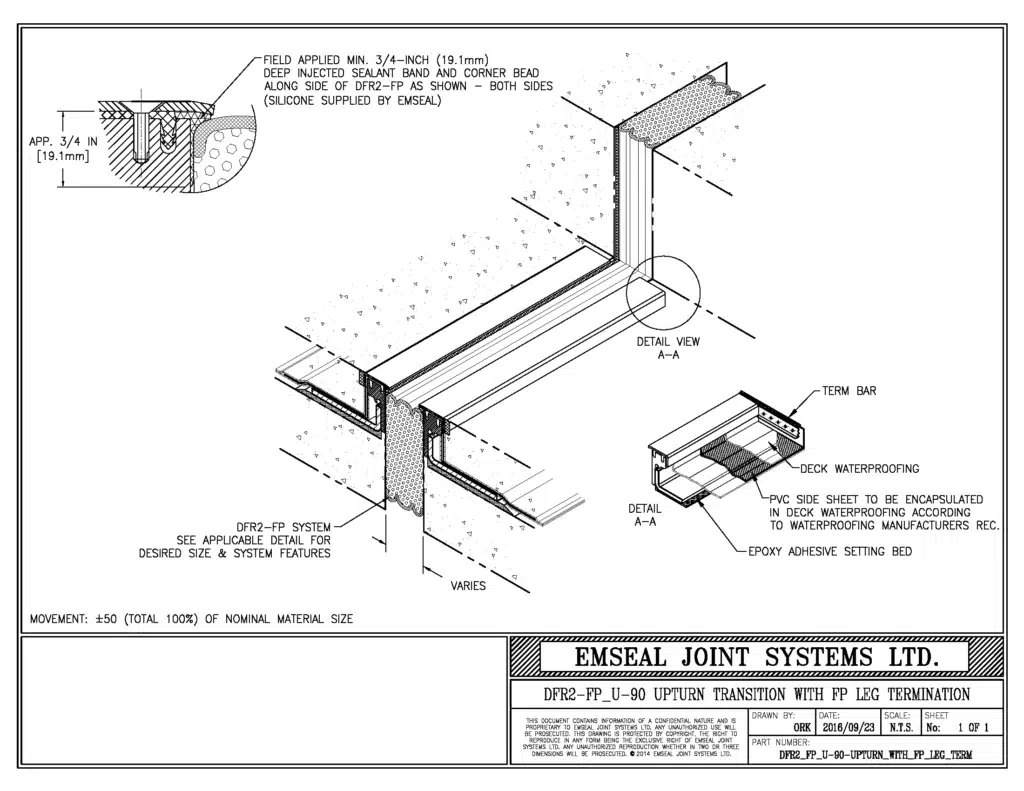

• Universal-90’lar (veya U-90’lar), genleşme derzlerinin düzlem değiştirdiği yerlerde sızdırmazlık ve yangın koruma sürekliliğini sağlamak için fabrikada üretilmiş 90 derecelik geçiş parçalarıdır.
• U-90’ların kullanımı, sahada düzlem değişiklikleri yapmak için gereken işçiliği ortadan kaldırarak montaj sürecini hızlı ve verimli hale getirir.
• Düzlem değişimi boyunca su geçirmezlik garanti edilir, böylece iç ve dış geçişlerin sahada elle üretilmesine gerek kalmaz.
• U-90 geçiş parçaları, her iki yüzü simetrik olarak kaplanmıştır; bu sayede iç köşe veya dış köşe olarak monte edilebilir.
• Düz çizgi halindeki çubuklar sahada U-90’lara bağlanır.
• U-90’lar, dirsek bölümünün her iki tarafında 305 mm (12 inç) uzunluğunda yatay ve 152 mm (6 inç) uzunluğunda dikey bir parça içerir.

Özel-Köşeler

(ABD Patenti 10,570,611)

• Custom-90’lar, saha koşulları ve ölçümler önceden bilindiğinde özel olarak üretilir.
• Custom-90’lar, çok sayıda iç ve dış 90 derece geçiş gereken uygulamalarda kullanılır.
• Özel üretim ve detaylar için EMSEAL ile iletişime geçiniz.

Emshield Ürünleri ve Sertifikalar

• Emshield ürünleri, UL 2079 kapsamında test edilmiş ve sertifikalandırılmıştır.
• ASTM E1966, ASTM E119 ve ASTM E1399 gerekliliklerini karşılamaktadır.
• UL 2079, ASTM E1966 gibi, ASTM E119 yangın testi ve ASTM E1399 hareket döngüsü rejimini kapsayacak şekilde geliştirilmiştir.

Tasarım Önerileri

• Tasarımcılar, herhangi bir yangın bariyer sisteminin teknik şartnamelerini oluştururken, UL 2079 testi ve Takip Hizmeti (Follow-Up Service) sertifikasını şart koşmalıdır.
• Yalnızca UL’un Takip Hizmeti ile, gönderilen ürünün test edilen malzeme ile aynı üretildiğinden emin olunabilir.

Özel Proje Koşulları

• UL tarafından test edilmiş detaylar, belirli proje koşullarınızı karşılamıyorsa, EMSEAL’den mühendislik değerlendirmesi (Engineered Judgment) talep ediniz.
• Mühendislik Değerlendirmeleri, gerçek UL 2079 test verilerine dayalıdır ve Sonlu Elemanlar Analizi (Finite Element Analysis) modellemesi kullanılarak tahmin edilir.

Ek Testler

• Emshield ürünleri, ASTM-E283, E-330 ve E-331 standartlarına göre test edilmiştir.
• Bu testler, ürünün kasırga şiddetindeki rüzgar ve yağmur koşullarına karşı dayanıklılığını kanıtlamaktadır.

DFR-FP için UL/ULC Listelemelerine bakınız.

UL test edilmiş listelemeler, belirli proje koşullarınızı karşılamıyorsa, EMSEAL’den mühendislik değerlendirmesi (Engineered Judgment) talep ediniz.

Bakım ve Onarım

• Her inşaat malzemesinde olduğu gibi, Emshield ürünlerinin kullanım ömrü, düzenli denetim ve gerektiğinde yapılan onarımlar ile en üst düzeye çıkarılabilir.
• Yüzeydeki kalıntıların temizlenmesi ve periyodik denetimler, ürün veya bitişik alt tabakalardaki hasarları tespit ederek bina performansını etkileyebilecek olası sorunları önceden belirlemeye yardımcı olur.

Onarım Süreci

• DFR köpüğünün onarılması gerektiğinde, FP kaplama şeritleri çıkarılmadan işlem yapılabilir.
• EMSEAL’in önceden sıkıştırılmış sızdırmazlık malzemeleri kolayca onarılabilir.
  • Sadece hasarlı bölümler değiştirilir, tüm derzin yenilenmesine gerek yoktur.
  • Bu, ekstrüde sızdırmazlık sistemlerine kıyasla daha pratik ve ekonomik bir çözümdür.

Kar Küreme Uygulamaları

• Uygun kar temizleme prosedürleri hakkında rehberlik almak için buraya tıklayınız.

Test ve Sertifikasyon

Bu malzeme, UL/ULC 2079 standardına göre test edilmiştir ve UL’un Takip Hizmeti (Follow-Up Service) kapsamında üretilmektedir. Yangına dayanımlı bir duvar veya döşeme sisteminin bileşeni olarak tedarik edilmektedir. Bu malzeme, EMSEAL’in UL Online Sertifikasyon Dizini’ndeki çeşitli listelemelerinde gösterilen sistemlerde UL 2079 standardına göre test edilmiştir.

Montaj Konfigürasyonları

Bu malzemenin, UL listelemelerinde belirtilmeyen bir sistemde kullanımı, tasarımcıların takdirine ve sorumluluğuna bağlıdır. Ancak bu kullanım, döşeme veya duvar sisteminin yangına dayanımını olumsuz etkilemez. Yangına dayanımlı bir sistemin parçası olarak, proje gerekliliklerine uygun şekilde alt tabakaların tasarlanması ve detaylandırılması tasarımcının sorumluluğundadır.

Yetkili Merciler ile Uyum

UL listelemelerinde belirtilen bilgiler, sahada karşılaşılabilecek tüm yapım detaylarını kapsamayabilir. Bu nedenle, her durumda Yetkili Makamlara (Authorities Having Jurisdiction – AHJ) danışılmalıdır. Yetkili Makamlarla önceden görüşerek, belirli komşu alt tabaka ve montaj konfigürasyonlarının yerel yangın yönetmeliklerine uygun şekilde tasarlanıp inşa edildiğinden emin olunmalıdır.
