Emshield® DFR3 Yangın Dayanımlı Döşeme Genleşme Derzi

• Bölgesel Malzemeler
• Düşük Emisyonlu Malzemeler (CDPH/EHLB/Standard Method Version 1.2-2017) Sertifikası

CDPH/EHLB Version 1.2’yi Tanıyan Standartlar ve Kodlar:

• USGBC LEED Version 4
  • EQ İç Mekan Hava Kalitesi, Kredi: Düşük Emisyonlu Malzemeler
• WELL Sağlık Standardı
• ANSI/GBI 01, Yeşil Bina Değerlendirme Protokolü
• Sağlık Hizmetleri için Yeşil Rehber V2.2
• Yüksek Performanslı Okullar İşbirliği (CHPS)
  • EQ 7.0/7.1 – Düşük Emisyonlu Malzemeler
• California’nın CALGreen Bina Kodu

• Su Geçirimsizlik:
  Emshield ürünleri, su geçirimsizlik sağlamak için silikon körükler hava koşullarına maruz kalan tarafa bakacak şekilde monte edilir. Körük ile alt tabaka arayüzüne uygulanan tedarik edilen silikon sızdırmazlık bandı, alt tabakadaki düzensizlikleri kapatır ve montajı tamamlar.
• UL/ULC Yangın Dayanımı:
  UL-2079’un çevrim ve yangına dayanım gerekliliklerine uygun olarak test edilmiştir, UL tarafından listelenmiştir ve UL’un Takip Hizmeti altında üretilmiştir. Bu, gönderilen ürünlerin test edilen ürünlerle aynı olmasını garanti eder.
• İnvazif Olmayan Sabitleme:
  Emshield ile alt tabakaya sabitlenen sert metal bağlantılar bulunmaz. Bu, gömülü pimler, ankrajlar, vidalar, cıvatalar, raylar, tepsiler, flanşlar veya kaplama plakalarını içermez. Sistem, şu üç yolla derz yüzeyine kilitlenir:
  1. Köpüğün geri basıncı,
  2. Epoksi yapıştırıcı,
  3. Derz yüzeyine enjekte edilen sızdırmazlık bantları.
• Derz Boyutu Varyasyonu:
  Boyut değişiklikleri ile malzeme, derz boyutundaki değişimleri karşılayacak şekilde tedarik edilebilir.
• Ses Yalıtımı:
  EMSEAL emprenye edilmiş köpük sızdırmazlık malzemeleri ile kapatılan derzler, mükemmel akustik yalıtım sunar ve STC/OITC ses geçiş katsayıları, monte edildikleri yapı elemanının ses yalıtım performansını karşılayabilir veya aşabilir.

Emshield yangına dayanımlı genleşme derzi sızdırmazlık malzemeleri, fabrikada uygulanmış yüksek kaliteli silikon üst ve alt sızdırmazlık yüzeyleri ile yangına dayanıklı emprenye edilmiş köpük sırtına yapıştırılmış hibrit sızdırmazlık malzemeleridir. Ortaya çıkan kompozit, montaj için yapısal veya diğer açıklıklara yerleştirilmek üzere fabrikada nominal boyutundan daha küçük bir şekilde sıkıştırılmıştır.

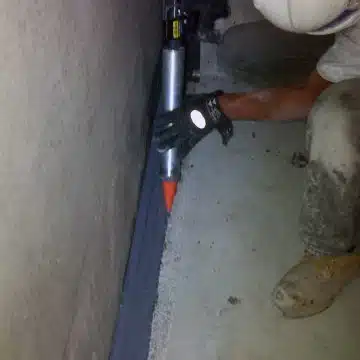

Malzeme, derz yüzeylerine sahada uygulanan epoksi yapıştırıcı ile monte edilir. Silikon körüklerin alt tabaka ile sızdırmaz bir bağlantı oluşturması ve alt tabaka boşluklarını doldurması için sahada enjekte edilen silikon bir sızdırmazlık bandı kullanılır.

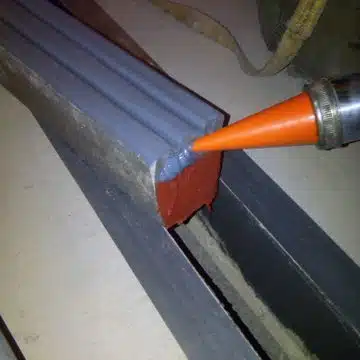

Her bir çubuğun birleşim yerleri, derz yüzeyine sahada uygulanan bir silikon sızdırmazlık bandı ve birleşim yüzeylerindeki köpük üzerinde uygulanan şişen sızdırmazlık kaplaması ile birleştirilir.

• Hareket Kapasitesi:
  Emshield, araç ve yaya trafiğine uygun koşullarda 4” (100 mm) nominal malzeme için %25 genleşme ve %25 daralma kapasitesine sahiptir. Duvarlarda bu hareket kapasitesi 6” (150 mm)’ye kadar çıkabilir.
• Büyük Derzler İçin Tavsiyeler:
  3” (75 mm) ve üzerindeki daha büyük döşeme veya zemin derzlerinde tam genleşme hareketi, yüksek nokta yükleri ve küçük çaplı tekerlek koşullarında (alışveriş arabaları, valiz arabaları vb.), tasarımcılar Emshield’in üzerine bir iç derz sistemi veya kaplama plakası kullanılmasını ya da SJS-FR sisteminin tercih edilmesini göz önünde bulundurmalıdır.
• Alt Tabaka Gereklilikleri:
  Alt tabakalar temiz, paralel, dik olmalı, belirtilen malzemeyi alabilecek yeterli boş derinliğe sahip olmalı ve köpükten kaynaklanan 2,5 psi (0.017 N/mm²) geri basınca dayanabilecek özellikte olmalıdır.

Standart-Köşeler
(ABD Patent 9,200,437; 9,637,915)

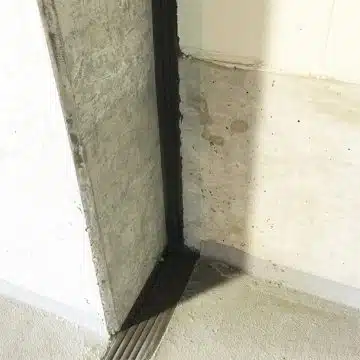

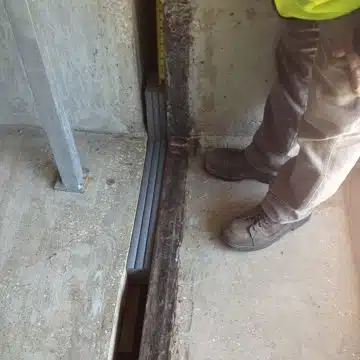

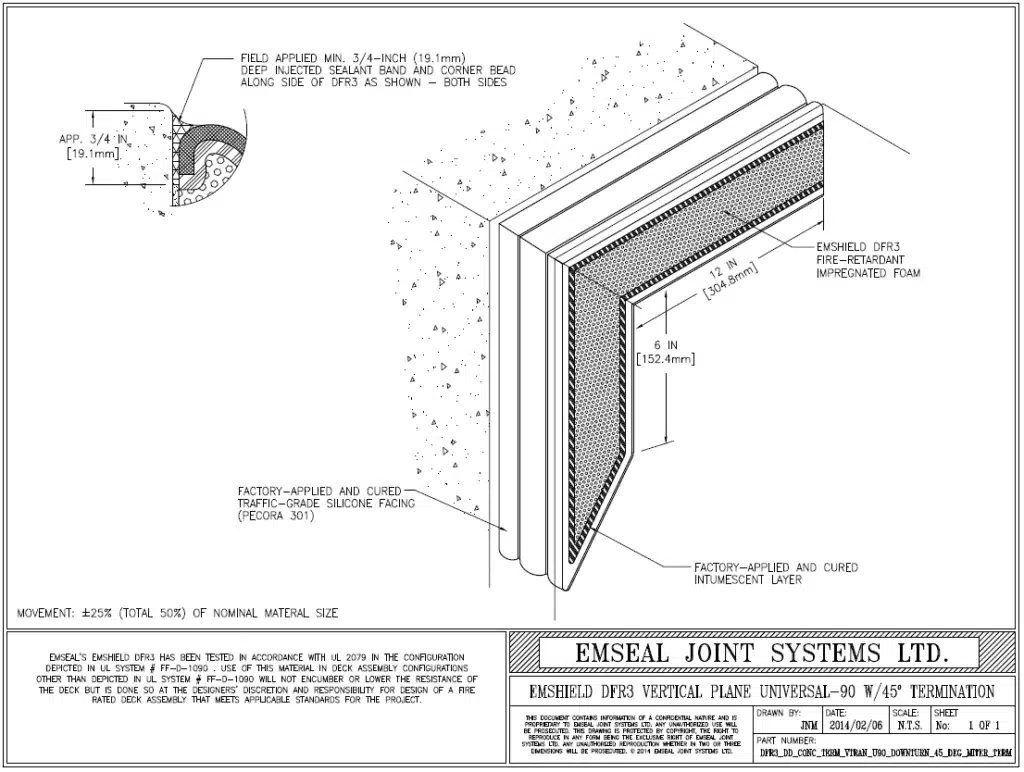

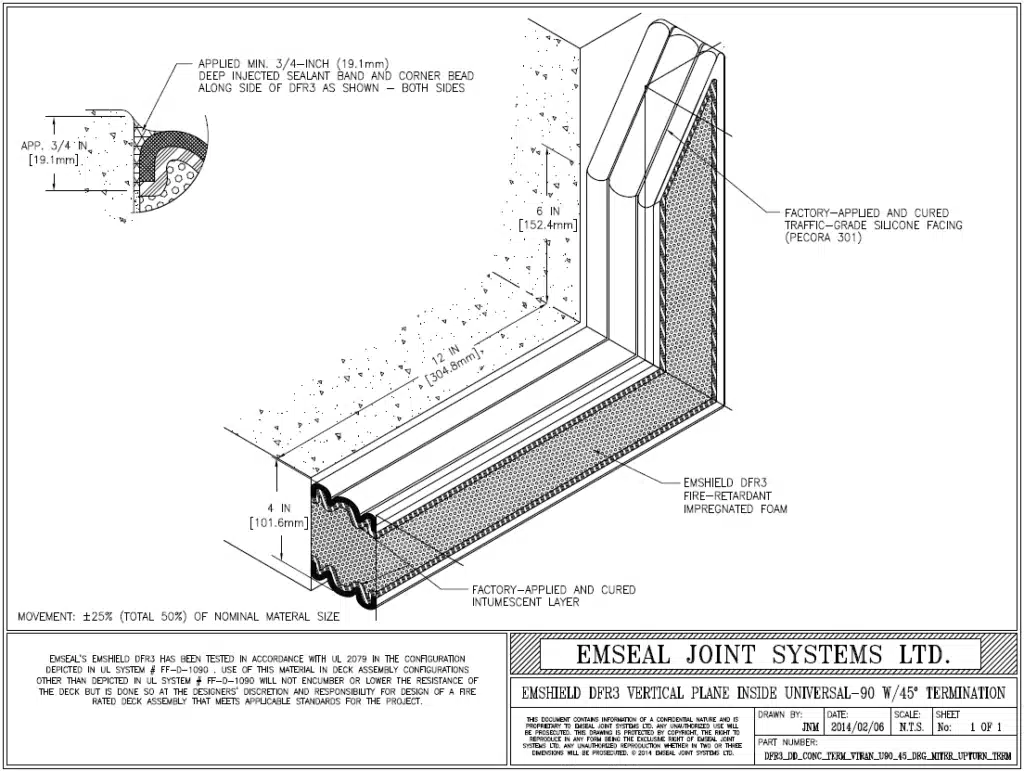

• Standart-Köşeler (veya U-90’lar), genleşme derzlerinin düzlem değiştirdiği yerlerde sızdırmazlık ve yangın koruma bütünlüğünü sağlamak için fabrikada üretilmiş 90 derece geçiş parçalarıdır.
• U-90’ların kullanımı, düzlem değişikliklerini sahada yapma ihtiyacını ortadan kaldırarak kurulumun hızlı ve verimli bir şekilde tamamlanmasını sağlar.
• Düzlem değişimi boyunca su geçirmezlik garanti edilir, sahada iç ve dış geçişlerin el ile üretilmesinde hiçbir risk bırakmaz.

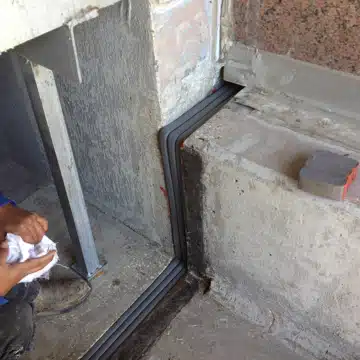

• U-90 geçiş parçaları, her iki yüzü simetrik olarak kaplanmıştır; bu sayede iç köşe veya dış köşe olarak monte edilebilir.
• Düz çizgi halindeki çubuklar sahada U-90’lara bağlanır.
• U-90’lar, dirsek bölümünün her iki tarafında 305 mm (12 inç) uzunluğunda yatay ve 152 mm (6 inç) uzunluğunda dikey bir parça içerir.

Özel-Köşeler
(ABD Patent 10,570,611)

• Özel-Köşeler, saha koşulları ve ölçümler önceden bilindiğinde özel olarak üretilir.
• Özel-köşeler, genellikle stadyum basamak ve yükseltici uygulamalarında veya çok sayıda iç ve dış 90 derece geçiş gereken diğer uygulamalarda yaygın olarak kullanılır.
• Detaylar ve özel üretim için EMSEAL ile iletişime geçiniz.

• Emshield Ürünleri ve Sertifikalar:
  Emshield ürünleri, UL 2079 kapsamında test edilmiş ve sertifikalandırılmıştır. ASTM E1966, ASTM E119 ve ASTM E1399 gerekliliklerini karşılamaktadır. UL 2079, ASTM E1966 gibi, ASTM E119 yangın testi ve ASTM E1399 hareket döngüsü rejimini kapsayacak şekilde geliştirilmiştir.
• Tasarım Önerileri:
  Tasarımcılar, herhangi bir yangın bariyer sisteminin teknik şartnamelerini oluştururken, UL 2079 testi ve Takip Hizmeti sertifikasını şart koşmalıdır. UL’un Takip Hizmeti ile, sevk edilen ürünün test edilen malzeme ile aynı şekilde üretildiğinin bağımsız bir şekilde denetlendiğinden emin olunabilir.
• Özel Proje Koşulları:
  UL test edilmiş listelemeler, belirli proje koşullarınızı karşılamıyorsa, EMSEAL’den mühendislik değerlendirmesi talep ediniz. Mühendislik Değerlendirmeleri, gerçek UL 2079 test verilerimize dayalıdır ve Sonlu Elemanlar Analizi (FEA) modellemesi kullanılarak tahmin edilir.
• Ek Testler:
  Emshield ürünleri, ASTM-E283, E-330 ve E-331 standartlarına göre, kasırga şiddetindeki rüzgar ve yağmur koşullarına dayanıklılığını kanıtlamak için test edilmiştir.

DFR3 için UL/ULC Listelemelerine bakınız.

UL test edilmiş listelemeler, belirli proje koşullarınızı karşılamıyorsa, EMSEAL’den mühendislik değerlendirmesi talep ediniz.

• Malzemenin Ömrü:
  Her inşaat ürününde olduğu gibi, malzemenin kullanım ömrü, düzenli denetim ve gerektiğinde onarım ile en üst düzeye çıkarılabilir.
• Rutin Denetimler:
  Zaman zaman yapılan denetimler, ürün üzerinde veya çevresindeki alt tabakalarda bina performansını etkileyebilecek hasarları ortaya çıkaracaktır.
• EMSEAL Sızdırmazlık Malzemelerinin Onarımı:
  EMSEAL’in önceden sıkıştırılmış sızdırmazlık malzemeleri kolayca onarılabilir. Hasarlı bölümler yalnızca çıkarılıp yeniden monte edilir; ekstrüde sızdırmazlık sistemlerinde olduğu gibi derzin tüm uzunluğunu değiştirmeye gerek yoktur.
• Kar Temizliği Uygulamaları:
  Uygun kar temizleme uygulamaları hakkında rehberlik için bu belgede belirtilen yönergeleri okuyunuz.
