W-L-1604

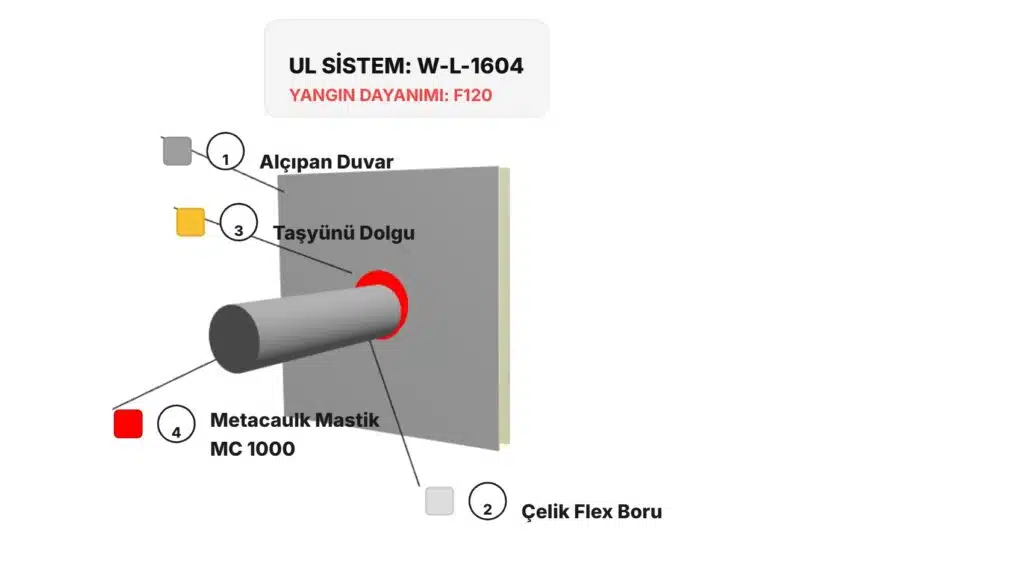

Alçıpan Duvardan Geçen Medikal Boru Yangın Durdurucu W-L-1604
Çelik Medikal Boru 2 inç.
Detay Bilgileri
Sistem Hakkında
W-L-1604 kapsamında Alçıpan Duvardan Geçen Medikal Boru Yangın Durdurucu W-L-1604 sisteminin detayları ve uygulama özellikleri anlatılmaktadır.
Sistem, nominal 50 mm (2 inç) çapında ya da daha küçük yarı sert bakır alaşımlı tıbbi dalgalı boru (Corrugated Medical Tubing – CMT) için tasarlanmıştır.
Alçıpan duvar konstrüksiyonu minimum 16 mm kalınlıkta olup F60 yangın dayanımlıdır. Duvar dikmeleri ahşap ya da çelik kanaldan oluşabilir, ahşap dikmeler 50×100 mm boyutlarında ve 400 mm aralıkla yerleştirilirken çelik dikmeler 90 mm genişliğinde ve 600 mm aralıkla olmalıdır. Tesisat deliği maksimum 102 mm çapında ve 6-29 mm boşluk genişliğine sahiptir. Boru, duvar birleşiminin her iki tarafında rijit desteklenir.
Yangın durdurucu malzeme olarak üretici RECTORSEAL’in Metacaulk 1000 yangın durdurucu mastik ürünleri kullanılır ve uygulama en az 16 mm kalınlıkta yapılmalıdır. Sistem 60 dakika yangın dayanımı ile test edilmiştir.
Kullanılan Ürün ve Uygulama
Nerede Kullanılır:
Bu yangın durdurucu sistem, F60 yangın dayanımlı konstrüksiyonlu alçıpan duvarlarda kullanılan, nominal 50 mm (2”) çapında veya daha küçük yarı sert bakır alaşımlı dalgalı tıbbi boruların geçişini güvenli hale getirmek için tasarlanmıştır. Türkiye’nın Yangından Korunması Hakkında Yönetmelik ile ASTM E814 ve UL 1479 standartlarına uygundur. Sistem doğru uygulanmazsa, boru geçişleri çevresindeki boşluklardan yangın gazlarının ve alevlerin geçişi kolaylaşır; bu da yangın yalımının hızla başka bölümlere yayılmasına ve can kaybına sebep olur.
Detay İçeriği Ürünler & Alternatifleri

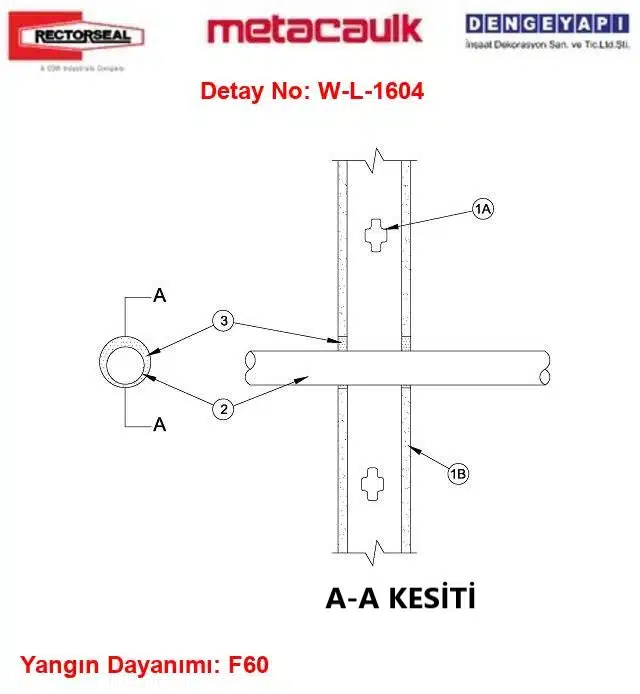

Alçıpan Duvardan Geçen Medikal Boru Yangın Durdurucu W-L-1604 — Teknik Bileşenler
1) Alçıpan Duvar
F60 yangın dayanımlı konstrüksiyonlu alçıpan duvar, üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulmalıdır.
1A) Dikmeler
Duvar konstrüksiyonu ahşap veya çelik kanal dikmelerden oluşabilir. Ahşap dikmeler nominal 50 x 100 mm boyutlarında olup 400 mm aralıkla döşenmiştir. Çelik dikmeler en az 90 mm genişliğinde ve en fazla 600 mm aralıkla yerleştirilmelidir.
1B) Alçıpan Plaka
Konstrüksiyonlu alçıpan duvar, en az 16 mm kalınlığında, 1.2 m genişliğinde ve kare ya da kademeli kenarlı alçıpan tabakalarından oluşmalıdır. Tesisat deliğinin maksimum çapa 102 mm (4 inç) olacak şekilde hazırlanmalıdır.
2) Geçiş Yapan Tesisat Elemanı
Dalgalı Tıbbi Boru (Corrugated Medical Tubing - CMT): Nominal 50 mm (2”) çapında veya daha küçük yarı sert bakır alaşımlı tıbbi boru, yangın durdurucu sistem içerisinde konsantrik veya eksantrik olarak yerleştirilmelidir. Tesisat deliği boşluğu minimum 6 mm, maksimum 29 mm olmalıdır. Boru, duvar birleşiminin her iki tarafında rijit desteklenmelidir. Üretici: OMEGA FLEX INC - MediTrac® Corrugated Medical Tubing.
3) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdakilerden oluşur:
3A) Yangın Durdurucu Malzeme — Yangın Durdurucu Mastik
Yangın durdurucu malzeme — Yangın durdurucu mastik — Tesisat deliği boşluğuna duvar yüzeyleri ile aynı hizada, en az 16 mm kalınlıkta yangın durdurucu malzeme uygulanmalıdır. Üretici: RECTORSEAL — Metacaulk 1000.
Detay Açıklaması
Alçıpan Duvardan Geçen Medikal Boru Yangın Durdurucu W-L-1604, yangın güvenliği alanında önemli bir üründür.
Bu sistem nominal 50 mm (2 inç) çapında veya daha küçük yarı sert bakır alaşımlı tıbbi dalgalı boruların F60 sınıfı yangın dayanımlı alçıpan duvarlardan geçişlerinde kullanılmak üzere tasarlanmıştır.
Üreticisi RectorSeal olan sistem, UL tarafından test edilmiştir ve yangına karşı 60 dakika dayanım göstermektedir. Sistem uygulamasında, Alçıpan duvar konstrüksiyonu, ahşap veya çelik kanal dikmelerle desteklenmiş olup, en az 16 mm kalınlığında alçıpan plakalar ile yapılmaktadır.
Tesisat deliği en fazla 102 mm çapındadır ve tesisat deliği boşluğu minimum 6 mm ile maksimum 29 mm arasında olmalıdır. Boru her iki tarafta rijit desteklenmelidir.
Yangın durdurucu malzeme olarak, yangın durdurucu mastik RECTORSEAL Metacaulk 1000 tercih edilmektedir. Bu mastik, alçıpan duvardaki delik boşluğunu en az 16 mm kalınlıkta doldurarak yangının yayılmasını etkili şekilde engeller. Alçıpan Duvardan Geçen Medikal Boru Yangın Durdurucu W-L-1604, yangın güvenliği standartlarını karşılamak ve bina güvenliğini artırmak amacıyla geliştirilmiş, pratik ve güvenilir bir çözümdür. Bu ürün, yangın durdurucu mastik MC 1000 ile birlikte yüksek performans gösterir ve mekanik tesisatların yangın riskine karşı korunmasını sağlar.
Sık Sorulan Sorular
Alçıpan Duvardan Geçen Medikal Boru Yangın Durdurucu W-L-1604 sisteminde kullanılan yangın durdurucu malzeme nedir?
Detay No: W-L-1604 kapsamında kullanılan yangın durdurucu malzeme, UL onaylı RECTORSEAL Metacaulk 1000 yangın durdurucu mastiktir. Bu malzeme, Alçıpan Duvardan Geçen Medikal Boru Yangın Durdurucu W-L-1604 sisteminin en az 16 mm kalınlıkta uygulanması ile yangın dayanımını sağlar.
Alçıpan Duvardan Geçen Medikal Boru Yangın Durdurucu W-L-1604 duvar konstrüksiyonu nasıl olmalıdır?
Detay No: W-L-1604 sisteminde kullanılan alçıpan duvar, F60 yangın dayanımlı olmalı, en az 16 mm kalınlıkta alçıpan plakalarla oluşturulmalı ve ahşap veya çelik kanal dikmeler kullanılmalıdır. Ahşap dikmeler nominal 50x100 mm boyutlarında ve 400 mm aralıkta, çelik dikmeler en az 90 mm genişlikte ve 600 mm aralıkta yerleştirilmelidir.
Alçıpan Duvardan Geçen Medikal Boru Yangın Durdurucu W-L-1604 sisteminde tesisat deliği boşluğu ne kadar olmalıdır?
Detay No: W-L-1604 kapsamında, nominal 50 mm (2 inç) çapındaki medikal boru için tesisat deliği boşluğu minimum 6 mm, maksimum 29 mm olmalıdır. Bu boşluklar sayesinde yangın durdurucu mastik etkili şekilde uygulanabilir.
Alçıpan Duvardan Geçen Medikal Boru Yangın Durdurucu W-L-1604 sisteminin yangın dayanımı nedir?
Detay No: W-L-1604 olan Alçıpan Duvardan Geçen Medikal Boru Yangın Durdurucu W-L-1604 sistemi, UL onaylı testlerde 60 dakika yangın dayanımı sağlamaktadır.
W-L-1604 kodu ne anlama geliyor?
W-L-1604, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Metal Boru, Konduit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
