W-L-2240
Alçıpan PVC Boru Geçişi Yangın İzolasyon W-L-2240
PVC / cPVC 75 mm
Detay Bilgileri
Sistem Hakkında
Alçıpan PVC Boru Geçişi Yangın İzolasyon W-L-2240, yangın güvenliği standartlarına uygun olarak tasarlanmış, özellikle F60 yangın dayanımlı alçıpan duvarlarda PVC ve CPVC tipindeki 75 mm çapına kadar olan borular için geliştirilmiş bir yangın durdurucu izolasyon sistemidir.
Bu sistemde öncelikle F60 dayanımlı alçıpan duvar konstrüksiyonu oluşturulmalıdır. Alçıpan duvar içerisinde ahşap dikmeler 50×100 mm ölçülerinde ve maksimum 400 mm aralıklarla ya da alternatif olarak çelik dikmeler en az 90 mm genişliğinde ve maksimum 600 mm aralıklarla yerleştirilmelidir. Duvar plakaları minimum 15 mm kalınlığında olup, üreticinin test edilmiş W-L-2240 kriterlerine uygun olmalıdır.
Boru geçişinde, nominal 6 mm tesisat deliği boşluğu bırakılması ve geçen borunun duvarın her iki tarafından sağlam desteklenmesi gerekmektedir. Geçen tesisat elemanı olarak yanıcı olan PVC ya da CPVC borular 75 mm çap ile sınırlıdır.
Yangın anında koruma sağlamak için Metacaulk markasına ait MC Yangın Durdurucu Sargı Bandaj kullanılır. Bu intumesan sargı nominal 6 mm kalınlıkta ve 50 mm genişlikte olup, borunun çevresine sarılarak bant veya tel ile sabitlenmeli ve tesisat boşluğuna itinayla yerleştirilmelidir.
Sistemin kullanıcılarına sunduğu en önemli avantajlardan biri, yangına karşı 60 dakika boyunca direnç göstererek yangın güvenliğini sağlamasıdır. Üretici Firma RectorSeal tarafından test edilmiş ve Underwriters Laboratories (UL) onaylıdır. Bu sayede W-L-2240 gerektirdiği kalite standartlarına tam uyum sağlanmıştır. Kullanılan ürünlerin ve uygulamanın teknik özellikleri, yakın ilişki içerisinde olduğu Metacaulk Yangın Durdurucu Sargı Bandaj ürünü ile tamamlanmaktadır. Bu sistem, bina güvenliğinin arttırılması ve yangının yayılımının önlenmesi açısından hayati öneme sahiptir. Alçıpan PVC Boru Geçişi Yangın İzolasyon W-L-2240 sistemi ile ilgili tüm detaylar ve teknik bilgiler detay pdf dosyasında bulunmaktadır.
Kullanılan Ürün ve Uygulama
Alçıpan PVC Boru Geçişi Yangın İzolasyon W-L-2240; Bu sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik ve ASTM E814, UL 1479 standartlarına uygun olarak, F60 yangın dayanımlı konstrüksiyonlu alçıpan duvarlarda yanıcı boruların geçişlerinin yangın halinde yayılmasını önlemek amacıyla kullanılır. Uygulanmadığında yangın yalımının diğer bölmelere geçişine sebep olur, bu da can kaybı ve yapısal hasar riskini önemli ölçüde artırır.
Detay İçeriği Ürünler & Alternatifleri

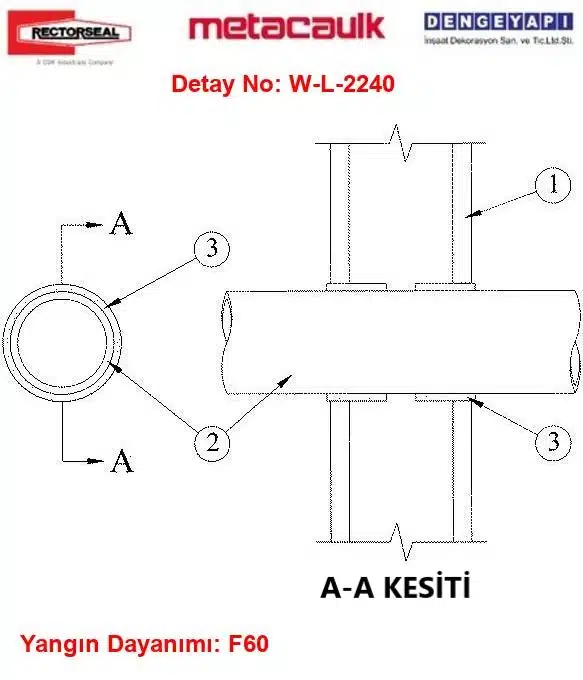

Alçıpan PVC Boru Geçişi Yangın İzolasyon — Teknik Bileşenler

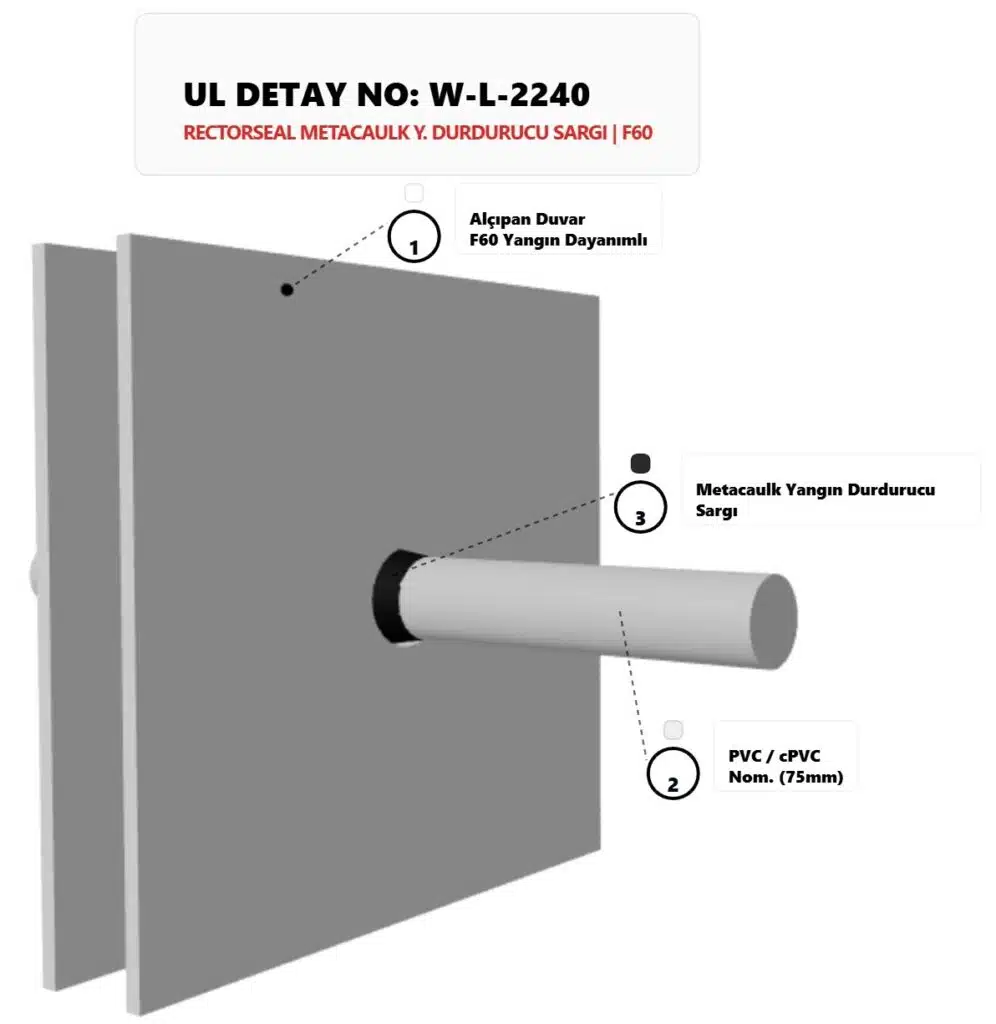

1) Alçıpan Duvar
F60 yangın dayanımlı konstrüksiyonlu alçıpan duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulmalıdır. Aşağıdaki yapısal özellikleri içermelidir:
1A) Dikmeler
Duvar çerçevesi, ahşap dikmeler veya çelik kanal dikmelerden oluşmalıdır. Ahşap dikmeler 50x100 mm (2x4 inç) boyutlarında olup, maksimum 400 mm (16 inç) aralıklarla yerleştirilmelidir. Çelik dikmeler ise minimum 90 mm genişliğinde ve maksimum 600 mm aralıklarla olmalıdır.
1B) Alçıpan Plaka
Minimum 15 mm (5/8 inç) kalınlığında, 1200 mm (4 ft) genişliğinde, kare veya konik kenarlı alçıpan levhalar kullanılmalıdır. Alçıpan türü, kalınlığı, kat sayısı ve yönlendirmesi üreticisinin test edilmiş detayında belirtilen şekilde olmalıdır. Maksimum tesisat deliği çapı 100 mm (4 inç) olmalıdır.
2) Geçiş Yapan Tesisat Elemanı
Yangın durdurucu sistem içinde merkezi konumda tek bir yanıcı boru bulunmalıdır. Boru ile duvar arasında nominal 6 mm (1/4 inç) tesisat deliği boşluğu bırakılmalıdır. Boru, duvar montajının her iki tarafında sağlam desteklenmelidir. Aşağıdaki türde ve ölçülerde yanıcı borular kullanılabilir:
2A) PVC Boru
Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde kullanılan, nominal 75 mm (3 inç) çapına kadar Schedule 40 katı veya köpük çekirdekli PVC boru kullanılabilir.
2B) CPVC Boru
Kapalı (proses veya besleme) sistemlerde kullanılan, nominal 75 mm (3 inç) çapına kadar SDR 17 CPVC boru kullanılabilir.
3) MC Yangın Durdurucu Sargı
Nominal 6 mm (1/4 inç) kalınlığında ve 50 mm (2 inç) genişliğinde intumesan MC Yangın Durdurucu Sargı kullanılır. Sargı, boru dış çevresine bir tur sarılır ve bant veya tel ile sabitlenir. Sargı, tesisat deliği boşluğuna itilerek, kenarları duvar yüzeyinden 3 mm (1/8 inç) taşacak şekilde yerleştirilir. Her iki yüzeyde ayrı ayrı monte edilmelidir. RECTORSEAL – Metacaulk MC Yangın Durdurucu Sargı.
Detay Açıklaması
Alçıpan PVC Boru Geçişi Yangın İzolasyon W-L-2240 ürünü, yangın güvenliğine yönelik kritik bir çözüm sunmaktadır. Bu ürün, PVC ve CPVC malzemeden yapılmış 75 mm çapındaki boruların alçıpan duvarlar üzerinden geçişlerinde yangının yayılmasını engellemek için tasarlanmıştır.
Ürün, F60 yangın dayanımlı alçıpan duvarlarda kullanılır ve ahşap ya da çelik dikmeler ile oluşturulmuş kararlı bir konstrüksiyona sahiptir. Alçıpan paneller en az 15 mm kalınlığındadır ve yangına dayanıklılık standartlarına uygundur. Ürünün en önemli parçası, Metacaulk tarafından üretilen ve yangın esnasında genişleyerek izolasyon sağlayan MC Yangın Durdurucu Sargı Bandajdır. Bu sargı nominal 6 mm kalınlığında ve 50 mm genişliğinde olup, boru çevresine sarılarak tesisat deliği içindeki boşlukları kapatır. Böylece yangın anında içeriden dışarıya ve odadan odaya alev geçişi önlenmiş olur. RectorSeal markası tarafından üretilip Underwriters Laboratories (UL) tarafından test edilmiştir. Bu da ürünün yüksek kalite ve güvenilirlik standartlarına sahip olduğunu gösterir. Alçıpan PVC Boru Geçişi Yangın İzolasyon W-L-2240, tesisat yapılarında yangın güvenliğini artırmak isteyen profesyoneller için ideal bir üründür. Ürünün kullanılacağı projelerde keyword ve detay_no esas alınarak doğru montaj yapılmalı, ayrıca relation product olan Metacaulk Yangın Durdurucu Sargı Bandaj ile birlikte uyumlu çalışması sağlanmalıdır. Bu detaylar göz önünde bulundurulduğunda sistem, yangına karşı 60 dakika dayanıklılık göstererek yapının güvenliğini önemli ölçüde artırır. Ürünle ilgili teknik bilgi ve uygulama detayları, detay pdf dosyasında güncel olarak sunulmaktadır.
Sık Sorulan Sorular
Alçıpan PVC Boru Geçişi Yangın İzolasyon W-L-2240 sisteme hangi boru çapları uygundur?
Alçıpan PVC Boru Geçişi Yangın İzolasyon W-L-2240 sistemi, PVC ve CPVC malzemeden yapılmış 75 mm çapında borular için test edilip onaylanmıştır. Bu çap ve malzeme tipi detay_no gerekliliklerine uygundur.
Alçıpan duvar yapısında hangi dikme ve alçıpan özellikleri kullanılmalıdır?
Sistem F60 yangın dayanımlı alçıpan duvarlarda uygulanmalıdır. Ahşap dikmeler 50x100 mm ölçülerinde ve maksimum 400 mm aralıklarla, çelik dikmeler ise minimum 90 mm genişliğinde ve maksimum 600 mm aralıklarla yerleştirilmelidir. Alçıpan plakalar en az 15 mm kalınlığı ve 1200 mm genişliğinde olmalı ve detay_no kriterlerine göre monte edilmelidir.
Yangın izolasyonunda MC Yangın Durdurucu Sargı Bandaj ürününün rolü nedir?
MC Yangın Durdurucu Sargı Bandaj, boru çevresine sarılarak tesisat deliği boşluklarını kapatır ve yangın anında genişleyerek yangının geçişini engeller. Bu ürün rectorseal tarafından üretilmiş olup, Alçıpan PVC Boru Geçişi Yangın İzolasyon W-L-2240 sisteminde hayati rol oynar ve detay_no ile uyumlu şekilde kullanılır.
W-L-2240 kodu ne anlama geliyor?
W-L-2240, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Yanıcı Boru, Kondüit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
