C-AJ-7082
C-AJ-7082 Duvar veya Döşeme Geçen Havalandırma Yangın Durdurucu Mastik Detayı
Hava Kanalı İzolasyonsuz Çap:610
Detay Bilgileri
Sistem Hakkında
C-AJ-7082 numaralı Havalandırma Yangın Durdurucu Mastik detayı, yangın dayanımı kritik olan yapısal elemanlarda kullanılan etkili bir çözümdür. Detayda, minimum 114 mm kalınlığında döşeme veya 127 mm kalınlığında betonarme duvar kullanılır.
Bu duvarlar hafif ya da normal yoğunlukta olabilir ve maksimum açıklık çapı 711 mm olarak belirlenmiştir. Nominal 610 mm çapındaki izolasyonsuz çelik HVAC kanalı, bu açıklıktan geçer ve hem döşeme hem de duvar taraflarından sağlam desteklenir.
Havalandırma yangın durdurucu mastik sisteminde özellikle rezervasyon boşluğunun dikkatli şekilde kontrol edilmesi gerekmektedir. Bu boşluk minimum 0 mm ile maksimum 102 mm arasında olabilir ancak W derecesi uygulandığında bu aralık minimum 13 mm olmalıdır. Sistem içinde önemli bir bileşen olan taşyünü plaka izolasyonu, en az 100 mm kalınlığında ve 65 kg/m³ yoğunluğunda olup açıklığa sıkıca yerleştirilir. Arka dolgu malzemesi döşemenin yüzeyinden veya duvarın her iki yüzeyinden geri çekilebilir şekilde tasarlanmıştır. Taşyünü izolasyonun üzerinde minimum 13 mm kalınlığında MC 150+ yangın durdurucu mastik uygulanır. Bu malzeme yangın dayanımını önemli ölçüde artırır ve Kanal ile açıklık arasındaki temas noktalarında ekstra dolgu pahları oluşturulur.
MC 150+, RectorSeal tarafından üretilen ve Metacaulk markası altında kullanılan bir üründür. Bu ürün, UL (Underwriters Laboratories) onaylıdır ve detayın yangın dayanıklılığını 180 dakikaya çıkarır. Bu sistem karma mekanik tesisatlarda yangın yayılımını engellerken yapısal güvenliği üst seviyeye taşır. Detayda kullanılan MC 150+ ürününün özellikleri, bu sistemin performansında belirleyici rol oynamaktadır. Ürün bağlantısı ve detay pdf’si ile birlikte bu bilgilerin projektör ve uygulama alanlarında referans olarak kullanılması önerilmektedir.
Kullanılan Ürün ve Uygulama
Nerede Kullanılır:
C-AJ-7082 Duvar veya Döşeme Geçen Havalandırma Yangın Durdurucu Mastik Detayı Bu sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik ve ASTM E814, UL 1479 standartlarına uygun olarak, donatılı betonarme döşeme ve duvarlarda maksimum 711 mm çapındaki tesisat deliklerinde kullanılan yangın durdurucu sistemler içindir. Maksimum 610 mm çapında çelik hava kanallarının geçtiği boşlukların yangına karşı dayanıklılığını artırmak amacıyla uygulanır. Uygulanmadığı takdirde yangın yalımı hızla yayılır, duman ve alev geçişi can kaybına ve yapısal hasara yol açar.
Detay İçeriği Ürünler & Alternatifleri

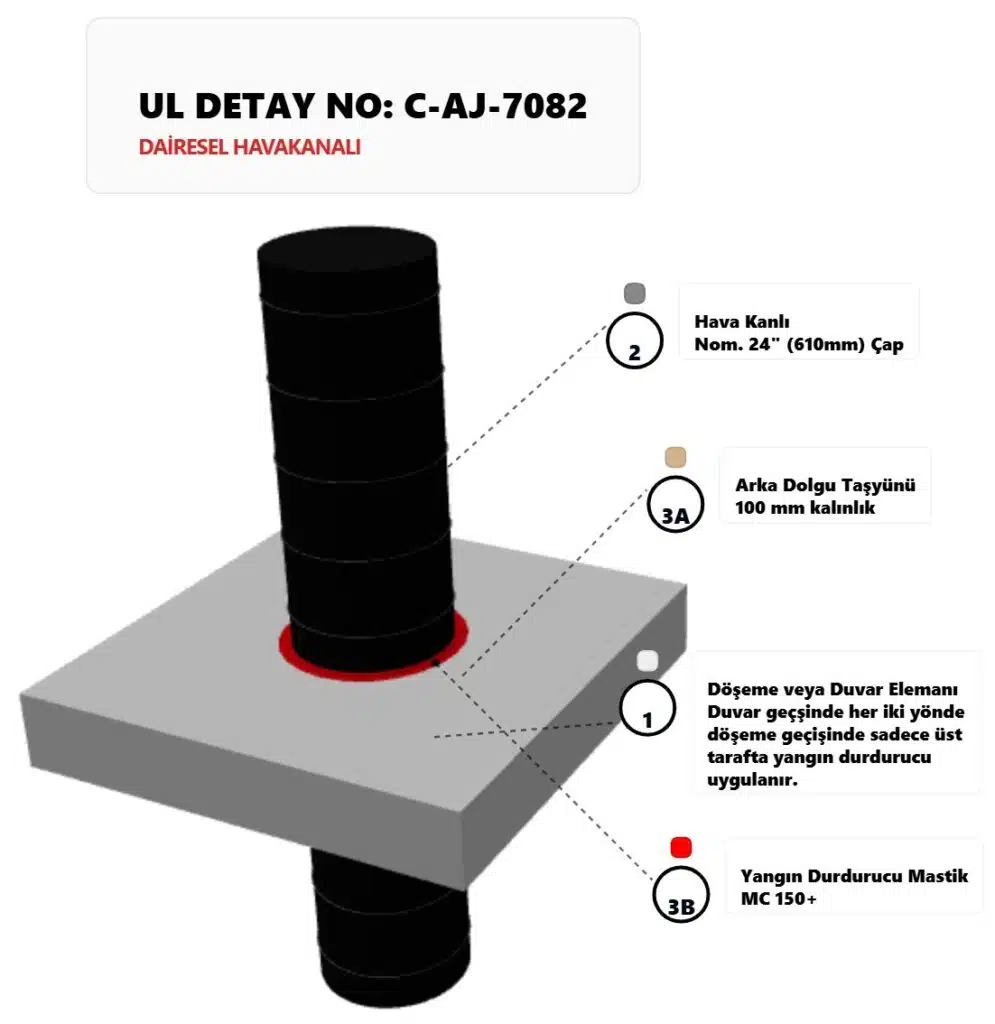

Havalandırma Yangın Durdurucu Mastik — Teknik Bileşenler
1) Döşeme veya Duvar
Donatılı hafif veya normal ağırlıkta (1600-2400 kg/m³) betonarme 114 mm kalınlığında döşeme veya 127 mm kalınlığında duvar. Duvar ayrıca test edilmiş beton bloklardan da oluşturulabilir. Maksimum tesisat deliği çapı 711 mm'dir. Üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulmalıdır.
2) Hava Kanalı
Maksimum 610 mm çapında No. 22 kalınlığında (veya daha kalın) çelik HVAC hava kanalı sistem içinde merkezden veya eksantrik olarak montaj yapılabilir. Kanal ile tesisat deliği çevresi arasında minimum 0 mm (nokta temas) ile maksimum 102 mm boşluk olacaktır. W dayanımı varsa boşluk minimum 13 mm olmalıdır. Kanal her iki taraftan döşeme veya duvar elemanına rijit olarak desteklenmelidir.
3) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdakilerden oluşacaktır:
3A) Arka Dolgu Malzemesi
Maksimum 100 mm kalınlığında en az 65 kg/m³ yoğunlukta taşyünü dolgu malzemesi, kalıcı kalıp olacak şekilde tesisat deliği boşluğu içerisine sıkıştırılarak yerleştirilecektir. Dolgu, döşeme üst yüzeyinden veya duvarın her iki yüzeyinden geriye çekilerek yangın durdurucu malzemenin kalınlığına yer bırakılacaktır.
3B) Yangın Durdurucu Malzeme
Tesisat deliği boşluğu içerisinde en az 13 mm kalınlığında MC Yangın Durdurucu Mastik uygulanacaktır. Mastik döşeme üst yüzeyi veya duvarın her iki yüzeyi ile hizalanacaktır. Kanal ile tesisat deliği çevresi temas noktasında döşeme üst yüzeyinde veya duvarın her iki yüzeyinde en az 6 mm kalınlığında ek bir mastik pahı oluşturulacaktır. Kullanılan ürünler: RECTORSEAL - Metacaulk MC 150+
Detay Açıklaması
MC 150+ Yangın Durdurucu Mastik, yangın durdurma ve yalıtımda yüksek performans sunan bir üründür. RectorSeal firması tarafından geliştirilmiş ve Metacaulk markası ile piyasaya sunulmuştur.
Bu mastik, özellikle betonarme döşeme ve duvar detaylarında, izolasyonsuz hava kanallarında güvenli bir yangın bariyeri oluşturmada kullanılır. MC 150+ yangın dayanımı 180 dakika olarak onaylanmıştır ve Underwriters Laboratories (UL) tarafından test edilmiştir.
C-AJ-7082 detayında belirtilen sistemlerde ürün, en az 13 mm kalınlığında uygulanmakta ve minimum 100 mm kalınlığında 65 kg/m³ yoğunluğunda taş yünü dolgu malzemesi ile beraber kullanılarak etkili bir koruma sağlar.
Özellikle nominal 610 mm çapındaki çelik HVAC kanallarının çevresinde yer alan rezervasyon boşluklarını uygun şekilde doldurarak yangının yayılmasını engeller. MC 150+ mastik, dayanıklı yapısı sayesinde hem izolasyonsuz hava kanallarında hem de karma mekanik tesisatlarda güvenli kullanım imkanı sağlar. Ürünün bu özellikleri, MC 150+ ürününün kullanımıyla yapıların yangın dayanıklılığı artırılırken, yangın esnasında kritik geçiş noktaları güvence altına alınır. Bu da bina güvenliği ve can kaybının önlenmesi açısından büyük önem taşımaktadır. MC 150+ yangın durdurucu mastik, uzun vadede dayanıklılık ve kolay uygulaması ile sektörde tercih edilen bir üründür.
Sık Sorulan Sorular
Havalandırma Yangın Durdurucu Mastik C-AJ-7082 detayında hangi duvar ve döşeme kalınlıkları kullanılır?
C-AJ-7082 detayında minimum 114 mm kalınlığında döşeme veya 127 mm kalınlığında betonarme hafif veya normal yoğunlukta duvar kullanılır. Bu bilgi Havalandırma Yangın Durdurucu Mastik keywordü için önemlidir ve detay_no C-AJ-7082 ile ilişkilidir.
C-AJ-7082 hava kanalı yangın durdurucu mastik sisteminde maksimum açıklık çapı nedir?
Detay_no C-AJ-7082 kapsamında maksimum açıklık çapı 711 mm'dir. Bu açıklama Havalandırma Yangın Durdurucu Mastik sisteminin yangın güvenliği sağlama detayları ile ilişkilidir ve ürün ile doğrudan bağlantılıdır.
MC 150+ yangın durdurucu mastik ürününün detaylarımızdaki rolü nedir?
MC 150+ yangın durdurucu mastik, C-AJ-7082 detay numarasında kullanılan yangın durdurucu sistemlerde minimum 13 mm kalınlıkta uygulanan ana malzemedir. Bu ürün Havalandırma Yangın Durdurucu Mastik keywordü ile direkt ilişkilidir ve sistemin 180 dakika yangın dayanımı sağlamasında etkilidir.
C-AJ-7082 kodu ne anlama geliyor?
C-AJ-7082, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Beton veya Yığma Duvar · geçiş tipi: Hava Kanalı. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
