C-AJ-8281
Beton Duvar / Döşemeden Geçen İzoleli 24 inç Elektrik Konduiti F180 FlameSafe Mortar / Metacaulk Fire Rated Mortar Yangın Durdurucu Detayı C-AJ-8281
Betonarme döşeme veya duvarlarda hava kanalı, metal ve yanıcı borular ile kablo demetleri için harç dolgulu, 3 saatlik (F180) yangın durdurucu sistem. Açıklık yangın durdurucu harçla doldurulur.
Detay Bilgileri
Sistem Hakkında
C-AJ-8281 detayı, beton duvar veya betonarme döşemeden geçen izoleli Elektrik Metal Borusu (EMT) konduit uygulamalarında yüksek güvenilirlikte yangın yalıtımı sağlamak üzere geliştirilmiş bir Yangın Durdurucu Sistem tarifidir. Bu sistem, özellikle büyük açıklıklara ve yoğun tesisat geçişlerine sahip modern yapılarda duman ve alev yayılımını sınırlayarak yangının katlar ve kompartımanlar arasında ilerlemesini önlemeyi hedefler. Yüksek binalar, hastaneler ve alışveriş merkezleri gibi yapılarda tesisat deliklerinin doğru ürün ve yöntemle kapatılması, bütün yapı güvenliği açısından kritik önem taşır.
Bu sistemde izoleli 600 mm (24”) çaplı EMT konduit, beton duvar veya döşemeden geçer ve tesisat deliği boşluğu yangın durdurucu harç ile 114 mm kalınlıkta doldurulur. Kullanılabilecek harç ürünleri arasında RectorSeal markasına ait FlameSafe Mortar, Metacaulk Fire Rated Mortar ve Bio K-10+ Mortar yer alır. Gerekli görülen özel kombinasyonlarda, farklı tesisat geçişlerinin çevresel bütünlüğünü desteklemek amacıyla MC Yangın Durdurucu Sargı ilave bir bileşen olarak değerlendirilebilir. Bu yaklaşım, yangın anında hem alev hem de duman geçişinin engellenmesinde etkin bir çözüm sunar.
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Testlere ve üretici talimatlarına uygunluk, sahadaki performansın ana garantisidir. Harç uygulamasında yüzeylerin temizlenmesi, boşluğun kalıp veya uygun yöntemle desteklenerek 114 mm derinliğe kadar eksiksiz doldurulması ve harcın tesisat ile yüzey arasında kesintisiz bir bariyer oluşturacak şekilde sıkıştırılması gerekir. Priz süresince titreşimden kaçınılmalı, kuruma tamamlandıktan sonra yüzeydeki boşluk ve çatlaklar kontrol edilmelidir.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik (BYKHY) çerçevesinde, yangın durdurucu uygulamaların seçimi ve uygulanması, projenin hedeflenen yangın dayanımıyla uyumlu olmalıdır. Bu kapsamda, C-AJ-8281’in F180 performansına ulaşması için 114 mm yangın durdurucu harç dolgusu şartına ve beton duvar/döşeme montajına sadık kalınmalıdır. Şantiye sürecinde kullanılan malzeme sertifikalarının arşivlenmesi, imalat fotoğraflarının alınması ve son kontrollerin bağımsız denetimle doğrulanması önerilir.
Denge Yapı, sahaya uygun çözüm seçimi, detayların doğru yorumlanması ve uygulama hatalarının önlenmesine yönelik teknik destek sağlar. Özellikle büyük çaplı izoleli konduit geçişlerinde, doğru harç karışım oranları, yüzey hazırlığı ve sürekli dolgu prensiplerine uyum, sistem performansının sürdürülmesi için vazgeçilmezdir. C-AJ-8281 detayı; doğru malzeme, doğru yöntem ve yetkin uygulama ile birlikte değerlendirildiğinde, yapıların pasif yangın güvenliği stratejisinin güvenilir bir bileşeni olarak hizmet eder.
Kullanılan Ürün ve Uygulama
Bu detayda kullanılan temel ürün ailesi, RectorSeal çatısı altındaki Metacaulk çözümleri ile FlameSafe Mortar ve Bio K-10+ Mortar yangın durdurucu harçlarıdır. Beton duvar veya betonarme döşemeden geçen izoleli 600 mm (24”) EMT konduit etrafındaki tesisat deliği boşluğunun 114 mm kalınlıkta yangın durdurucu harç ile doldurulması, C-AJ-8281 sisteminin F180 performans hedefini destekler. Harç dolgusu, alev ve sıcak gaz geçişini engelleyen, yoğun ve süreklilik gösteren bir bariyer oluşturarak kat ve hacimler arası duman yayılımını sınırlar.
Metacaulk Fire Rated Mortar, uygulama kolaylığı ve yüksek yapışma performansı ile sahada tercih edilen bir çözümdür. Kalıp ile şekillendirilmeye uygun kıvamı, karmaşık tesisat demetlerinin etrafında dahi düzgün bir yüzey elde edilmesine yardımcı olur. FlameSafe Mortar ve Bio K-10+ Mortar da benzer şekilde, düzgün bir karışım ve doğru yerleştirme ile boşluğu eksiksiz doldurmayı ve kuruma sonrası çatlama riskini minimize etmeyi hedefleyen ürünlerdir. Bu harçlar, elektrik ve mekanik tesisat bileşenleriyle uyumlu olacak şekilde tasarlanır ve bakım ya da ilave tesisat geçişleri gerektiğinde lokal müdahaleye izin verecek pratiklikte bir çözüm oluşturur.
Belirli kombinasyonlarda, ilave çevresel bütünlük gerektiren uygulamalar için MC Yangın Durdurucu Sargı değerlendirilerek geçiş bölgesinin performansı desteklenebilir. Özellikle farklı kaplamalar veya yalıtım katmanlarıyla gelen tesisatlarda, sargının doğru yerleştirilmesi, harcın sürekliliği ile birlikte düşünüldüğünde sistem bütünlüğünü artırır. Ancak hangi bileşenin nerede ve nasıl kullanılacağı, üretici talimatları ve ilgili test detayının hükümlerine göre belirlenmeli; sahada bunlara eksiksiz uyulmalıdır.
Uygulama esnasında yüzey hazırlığı, harcın boşluğa tabakalar halinde sıkıştırılarak yerleştirilmesi ve 114 mm kalınlığın her noktada sağlanması kritik kalemlerdir. Priz ve kuruma sürecinde sarsıntıdan kaçınmak, çevre sıcaklık ve nem değerlerini üreticinin önerdiği aralıklarda tutmak, nihai performansa doğrudan etki eder. BYKHY kapsamında, seçilen yangın durdurucu ürünlerin beyanları ve test raporları proje dosyasında bulundurulmalı; uygulama fotoğrafları ve teslim kayıtları ile imalatın izlenebilirliği sağlanmalıdır.
Sonuç olarak, RectorSeal Metacaulk Fire Rated Mortar, FlameSafe Mortar ve Bio K-10+ Mortar; izoleli 600 mm (24”) EMT geçişlerinde tarif edilen 114 mm dolgu kalınlığı ile birlikte kullanıldığında, C-AJ-8281’in hedeflediği F180 performansa ulaşmaya yönelik güvenilir bir çözüm sunar. Denge Yapı’nın teknik desteği ve sahaya özgü şartların yakından değerlendirilmesiyle, sistemin doğru ürün, doğru detay ve doğru uygulama bileşimiyle uzun ömürlü ve etkin bir yangın bariyeri oluşturması sağlanır.
Bu Detay Neden Uygulanmalıdır?
-
Geniş Karma Şaftlarda (1,7 m² / 1,8 m Kenar) 3 Saate Varan Yangın Güvenliği: Mekanik ve elektrik şaftlarında havalandırma kanalları, 600 mm çelik borular, ağır elektrik kabloları ve yanıcı plastik hatlar çoğunlukla aynı rezervasyon boşluğunu paylaşır. UL C-AJ-8281 sistemi; 6 farklı tesisat konfigürasyonunu tek bir şaftta toplayarak 3 saate kadar (F=1 ila 3 Hr) kesintisiz kompartımantasyon bütünlüğü kurar.
-
600 mm (24 inç) Boru ve Kanallarda Taşıyıcı Monolitik Mukavemet: 600 mm’ye varan ağır çelik borular ve havalandırma kanalları yüksek statik ağırlık oluşturur. 114 mm kalınlığındaki RectorSeal Metacaulk Fire Rated Mortar dolgusu, kürlendiğinde yüksek basınç dayanımına sahip rijit bir döşeme katmanı meydana getirerek sehim ve çökme riskini ortadan kaldırır.
-
Gömme Şerit ve Dıştan Kelepçe ile Plastik Tesisat Koruması: Plastik boruların ve RNC elektrik konduitlerinin yangında erimesi katlar arasında dikey yangın bacaları açar. Konfigürasyon C’de harç kütlesi içine gömülen wrap strip veya Konfigürasyon E’deki çelik kelepçeli dış sargı, yangın anında genleşerek eriyen hattı doğrudan boğar ve alev yolunu kilitler.
-
Akredite Standart ve Proje Onayı: ANSI/UL 1479 normlarına göre test edilmiş tescilli bir detaydır. Şantiyelerdeki karmaşık mekanik-elektrik çakışmalarında müşavirler, yapı denetim kuruluşları ve itfaiye mercileri tarafından ilave bir mühendislik yargısına (EJ) gerek kalmaksızın doğrudan kabul görür.
Uygulanmamasının Sonuçları Ne Olur?
-
Karma Şaftlarda Kontrolsüz Dikey Yangın Bacası: 1,7 m²’lik devasa bir açıklıkta akredite yangın durdurucu harç kullanılmadığında, havalandırma kanalları ve plastik boruların erimesiyle katlar arasında açık bir baca meydana gelir. Alevler dakikalar içinde üst katlara sirayet ederek binanın yangın tahliye senaryosunu tamamen devre dışı bırakır.
-
Yoğun Zehirli Gaz Yayılımı ve Tesis Tahribatı: Kablo kılıfları, kauçuk boru izolasyonları ve PVC boruların yanmasıyla yoğun hidroklorik asit dumanı, klor gazı ve karbonmonoksit açığa çıkar. Yalıtımsız dev açıklıklardan kaçış hollerine dolan korozif gazlar can kayıplarına yol açar ve hassas elektronik altyapıyı kalıcı olarak çökertir.
-
Mevzuat İhlali ve Ağır Hukuki Sorumluluk: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” gereğince döşeme ve duvar kompartıman sınırlarını kesen tüm karma tesisat hatlarının geçtikleri yapı elemanının yangın sınıfına denk sistemlerle yalıtılması kanuni zorunluluktur. Standart inşaat harcı veya poliüretan köpük gibi geçersiz malzemelerle kapatılan şaftlar iskan ruhsatı ve itfaiye onaylarının reddine, yangın sigorta teminatlarının iptaline ve yüklenici aleyhine ağır hukuki/cezai davalara neden olur.
Detay İçeriği Ürünler & Alternatifleri

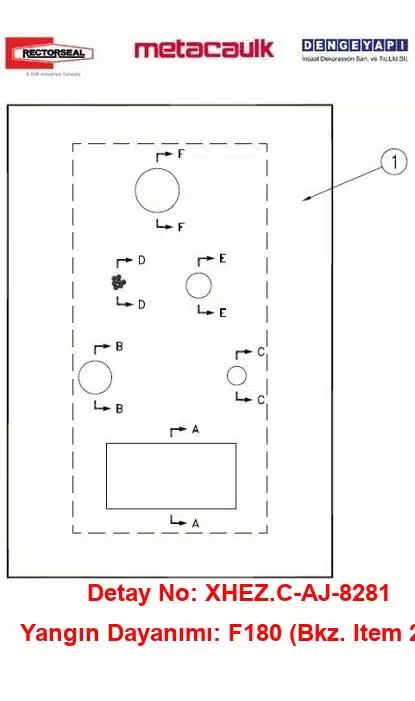

Beton Duvar - Döşeme İzoleli 24 inç Elektrik Konduiti Yangın Durdurucu — Teknik Bileşenler
1) Döşeme veya Duvar
Asgari 114 mm kalınlığında, hafif veya normal ağırlıkta (1600–2400 kg/m³) donatılı betonarme. Duvar, üreticisinin bağımsız laboratuvarda test edilmiş beton blokları ile de inşa edilebilir. Tesisat Deliği azami alanı 1,7 m² ve azami boyutu 1800 mm’dir.
2) Geçiş Yapan Tesisatlar
Delik içine en fazla 6 farklı yangın durdurucu konfigürasyonu monte edilebilir. Yangın durdurucu konfigürasyonları arasındaki boşluk en az 4 inç (102 mm) ila en fazla 18 inç (457 mm) olmalıdır. Yangın durdurucu konfigürasyonları ile açıklığın çevresi arasındaki boşluk en az 1 inç (25 mm) olmalıdır. Boru, kanal, tüp, kanal veya kablo demeti, döşeme veya duvar düzeneğinin her iki tarafında sağlam bir şekilde desteklenmelidir. Sistemin F değerleri, aşağıdaki tabloda gösterildiği gibi yangın durdurucu konfigürasyonuna bağlıdır. Burada detaylandırılan ve toplamda 9'a ulaşan aşağıdaki yangın durdurucu konfigürasyonlarının herhangi bir kombinasyonu kullanılabilir:
| Yangın Durdurucu Konfigürasyonu | F Yangın Dayanımı |
| A | F120 |
| B | F120 |
| C | F180 |
| D | F120 |
| E | F90 |
| F | F60 ve F120 (Aşağıya bakınız) |
Kofigürasyon Açıklamalarını UL listeli deyaın aşağıdaki PDF dosyasından detaylı olarak görebilirsiniz.
3) Kalıplar
(Gösterilmemiştir) - Montaj sırasında harcın sızmasını önlemek için kalıp olarak kullanılır. Kalıplar, nüfuz edecek parçanın konturuna uyacak şekilde kesilmiş ve zeminin alt tarafına veya duvarın her iki tarafına sabitlenmiş sert bir levha malzemesinden oluşur. Harç kuruduktan sonra kalıplar çıkarılabilir.
3A) Yangın Durdurucu Harç
Deliğe en az 4-1/2 inç (114 mm) kalınlığında harç uygulanmalıdır. Çimento esaslı harç, ürünle birlikte verilen kurulum talimatlarına uygun olarak, ağırlıkça 1,1 kısım kuru karışım ile 1,0 kısım su oranında su ile karıştırılmalıdır. MC Yangın Durdurucu Harç
4) Çelik Kelepçe
Sargı üreticisinden tedarik edilen, ön kesimli galvanizli çelik sacdan imal, yaklaşık 0,50 mm kalınlıkta; nominal 25 mm derinlikte kelepçe. Döşeme/duvara sabitleme için asgari beş adet 25 mm genişliğinde × 50 mm uzunluğunda ankraj tırnağı bulunacaktır. Karşı tarafta (ankraja zıt) 19 mm’den başlayıp 6 mm’ye daralan tutucu tırnaklar, sargıyı kavramak üzere 90° kıvrılır. Kelepçe çevresel ekinde 25 mm bindirme ile kapanır ve orta yükseklikte en az 12 mm genişliğinde, 0,70 mm kalınlığında paslanmaz kelepçe ile sıkılır. Döşeme yüzeyine en az 6 mm çap × 55 mm boy çelik beton ankrajları ve minimum 6 mm × 32 mm çelik pullar ile sabitlenir. Duvar uygulamalarında kelepçe her iki yüzde kullanılır.
5) Yangın Durdurucu Malzeme
Nominal 6 mm kalınlığında, her iki tarafı plastik filmle kaplı, 38 mm genişliğinde şeritler halinde tedarik edilen şişen malzeme. 50 mm veya daha küçük nominal çaplı boru veya kanallar için bir kat sargı şeridi kullanılmalıdır. 65 ve 75 mm nominal çaplı boru veya kanallar için iki kat sargı şeridi kullanılmalıdır. Sargı şeritleri, uçları birleştirilerek ve maskeleme bandıyla sabitlenerek, geçiş borusunun etrafına ayrı ayrı sarılır. Ardışık katmanlardaki birleştirilmiş uçlar, birbirine göre kaydırılmalıdır. Sargı şeritleri, zemin veya duvarın her iki harç yüzeyinden (Madde 3C) en az 38 mm içeriye doğru yerleştirilmelidir. Sargı şeritleri, harcın (Madde 3C) uygulanmasından önce monte edilmelidir. MC Yangın Durdurucu Sargı
Detay Açıklaması
Yangın durdurucu sistemlerin uygulanması, özellikle yüksek binalar, hastaneler, alışveriş merkezleri gibi büyük açıklıklara sahip yapılarda son derece önemlidir. Denge Yapı’nın sunduğu MC Yangın Durdurucu Kelepçe ve Galvanizli Çelik Zırhlı Yangın Durdurucu Kelepçe gibi ürünler, bu sistemin en önemli bileşenlerindendir. Bu ürünler, geçiş yapan tesisatların yangın anında çevresel bütünlüğünü korumakta ve yangının yayılmasını önlemektedir. Uygun bir yangın durdurucu sistemin uygulanmaması durumunda, yangın anında riskler artmakta, can ve mal kaybı yaşanabilmektedir. Yangın durdurucu sistemlerin uygulanması, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik (BYKYHY) ile de uyumlu olup, bu sistemlerin güvenilirliğini artırmaktadır.
Karma Mekanik-Elektrik Şaftlarında 3 Saate Varan Yangın Koruması: Betonarme Yapılarda UL C-AJ-8281 Harç Çözümleri
Hastaneler, veri merkezleri, havalimanları, endüstriyel tesisler ve yüksek katlı binalarda kat geçiş şaftları; havalandırma kanalları, 600 mm (24 inç) çelik borular, elektrik konduitleri, yanıcı plastik drenaj hatları ve kablo demetlerinin bir arada bulunduğu 1,7 m²’yi aşan devasa rezervasyon açıklıklarına sahne olur. Farklı mekanik ve elektrik disiplinlerinin aynı şaftı paylaşması, yangın anında alevlerin ve zehirli dumanların katlar arasına sıçraması açısından en kritik kompartımantasyon riskini oluşturur. Bu devasa karma açıklıklarda tavizsiz yangın güvenliği sağlamak; tek bir dolgu kütlesi içinde havalandırma kanallarından plastik borulara kadar tüm hatları güvenle sarabilen, 3 saate varan yangın dayanımı sunan akredite yangın durdurucu harç sistemlerini zorunlu kılar.
Denge Yapı güvencesiyle sunulan RectorSeal UL C-AJ-8281 sistem detayı, betonarme döşeme ve duvarlardan geçen çoklu karma şaftlarda 3 saate kadar yangın durdurucu bariyer sağlar. Geçici kalıp desteğiyle açıklık kesitine minimum 114 mm kalınlıkta monolitik olarak uygulanan RectorSeal Metacaulk Fire Rated Mortar (veya Bio K-10+ Mortar), geniş açıklıklarda sehim yapmayan rijit ve taşıyıcı bir yapı oluşturur. Harç içerisine entegre edilen RectorSeal Metacaulk Wrap Strip intümesan şeritleri ve galvaniz çelik kelepçe tertibatı, yangın esnasında eriyen plastik boruları ve izoleli metal hatları merkezden kilitleyerek alev ve duman geçişini kesin olarak mühürler. 6 farklı tesisat kombinasyonunu tek bir şaftta toplayabilen bu UL sertifikalı çözüm, projelerinizde hem işçilik ve alan maliyetlerini düşürür hem de denetim süreçlerinde tam uyum sağlar.
Sık Sorulan Sorular
C-AJ-8281 hangi boru cins ve çaplarında geçerlidir?
Bu detay, beton duvar veya döşemeden geçen izoleli Elektrik Metal Borusu (EMT) konduitler için kullanılır ve 600 mm (24 inç) çapa kadar uygulanabilir. Tesisatın etrafındaki boşluk, tarif edilen yangın durdurucu harç ile eksiksiz doldurulmalı, yalıtım sürekliliği korunmalı ve üretici uygulama talimatlarına uyulmalıdır. Diğer boru türleri için bu detay esas alınmamalıdır.
Bu detayda kaç mm Fire Rated Mortar uygulanmalıdır?
Sistem tarifine göre yangın durdurucu harç dolgusu 114 mm kalınlıkta uygulanmalıdır. Boşluk, Metacaulk Fire Rated Mortar veya FlameSafe Mortar gibi uygun harçla sıkı şekilde doldurulmalı, yüzeyle sıfırda bitirilmeli ve priz süresince sarsıntıdan korunmalıdır. Harç, tesisat çevresinde sürekli ve kesintisiz bir bariyer oluşturacak biçimde yerleştirilmelidir.
F180 dayanımı için hangi koşullar sağlanmalıdır?
F180 için, beton duvar veya döşemede açılan tesisat deliğinin kenarları temizlenmeli, izoleli 600 mm (24 inç) EMT etrafındaki boşluk 114 mm kalınlıkta uygun yangın durdurucu harçla tamamen doldurulmalıdır. FlameSafe Mortar, Metacaulk Fire Rated Mortar veya Bio K-10+ Mortar üretici talimatlarına uyulmalı; uygulama, ASTM E814 ve UL 1479’a göre UL tarafından test edilmiş sistem ayrıntılarına sadık kalınarak yapılmalıdır.
Bu detay hangi yapı elemanında kullanılabilir?
C-AJ-8281, beton duvar veya betonarme döşemeden geçen izoleli EMT konduit uygulamaları için öngörülmüştür. Sistem, 114 mm harç dolgusu ile tesisat deliği boşluğunu tam sızdırmazlık sağlayacak şekilde kapatır. Uygulama sırasında yüzey hazırlığına, boşluğun derinliğine ve harcın sürekliliğine dikkat edilmeli; UL tarafından ASTM E814 ve UL 1479’a göre test edilmiş detay şartları izlenmelidir.
Uygulamada en sık yapılan hata nedir?
En yaygın hata, 114 mm yerine daha az harç derinliği bırakmaktır. Ayrıca boşlukta kesintiler, zayıf yüzey temizliği, yalıtımın sürekliliğinin bozulması ve karışım oranlarına uymama performansı düşürür. Harcın kenarlara iyice bastırılmaması ve sertleşme sürecinde sarsıntı oluşması da sızdırmazlık ve yangın dayanımını olumsuz etkileyen kritik hatalardır.
Bu sistem Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun mu?
Sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. BYKHY kapsamında, projede talep edilen F dayanımıyla uyumlu detayın seçilmesi, onaylı malzeme kullanımı, uygulama kayıtlarının tutulması ve şantiye kontrollerinin yapılması gerekir. F180 talep edilen beton duvar/döşeme açıklıklarında, üretici talimatlarına tam uyum sağlanması şarttır.
C-AJ-8281 kodu ne anlama geliyor?
C-AJ-8281, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Beton veya Yığma Duvar · geçiş tipi: Grup, Kombine Geçişler. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
