F-A-2164
Betonarme Döşemeden Geçen 50 mm Elektrik Konduiti F120 Biostop 500+ / Rectorseal Cast-In Place Device Yangın Durdurucu Detayı F-A-2164
Betonarme döşemelerde PVC/CPVC borular ve PVC elektrik boruları için F120 yangın durdurucu sistem. Döşemeye RectorSeal Biostop gömülü (cast-in-place) cihaz yerleştirilerek geçiş sızdırmaz hale getirilir.
Detay Bilgileri
Sistem Hakkında
F-A-2164 yangın durdurucu detayı, betonarme döşemeden geçen 50 mm (2”) elektrik konduiti/PVC elektrik borusu gibi geçiş yapan tesisatların güvenli ve sızdırmaz biçimde tesis edilmesini amaçlayan bir çözümdür. Sistem; RectorSeal Cast-In Place Device ile birlikte taşyünü arka dolgu ve yangın durdurucu mastik bileşenlerinden oluşur. Özellikle hastane, otel ve alışveriş merkezi gibi yüksek sızdırmazlık ve kullanım sürekliliği gerektiren yapılarda, duman ve alev yayılımını engelleyerek yaşam güvenliğini artırır.
Bu detayda arka dolgu kalıp malzemesi olarak taşyünü kullanılır ve malzemenin minimum kalınlığı 76 mm, yoğunluğu ise 65 kg/m³ olmalıdır. Taşyününün boşluk içerisine sıkı şekilde yerleştirilmesi, duman geçişine karşı sürekliliğin sağlanması açısından kritik önemdedir. Yüzey sızdırmazlığının tamamlanması için yangın durdurucu mastik (Biotherm 100 veya Biotherm 200SL) tercihe bağlı olarak uygulanabilir; mastik tabakasının en az 6 mm kalınlıkta ve kesintisiz bir hat halinde sürülmesi gerekir. Bu uygulama, tesisat deliği çevresinde ısı ve duman bariyeri oluşturarak sistemin işlevselliğini güçlendirir.
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Böylelikle sahada elde edilecek performans, bağımsız test yöntemleriyle doğrulanmış olur. F120 yangın dayanımı hedefi için; Cast-In Place Device’ın üretici talimatına göre döşeme içine doğru kotta sabitlenmesi, taşyünü arka dolgunun tariflenen yoğunluk ve kalınlıkta eksiksiz yerleştirilmesi ve gerekli görülen yerlerde 6 mm kalınlıkta yangın durdurucu mastik uygulaması şarttır. Betonarme döşemenin sürekliliğinin korunması ve tesisat deliği geometrisinin test edilmiş detayla uyumlu olması da performansı doğrudan etkiler.
Projelerde yaygın hatalar arasında; arka dolgunun gevşek yerleştirilmesi, mastik kalınlığının yetersiz uygulanması, cihazın döşeme seviyesine yanlış oturtulması ve üretici talimatlarına uyulmaması sayılabilir. Bu hatalar, boşluk oluşumuna ve sızdırmazlıkta süreksizliğe neden olarak F120 hedefinin sağlanmasını riske atar. Uygulama öncesinde yüzey hazırlığı, kenar derz genişliği ve kürlenme süreleri mutlaka üretici dökümanlarına göre kontrol edilmelidir.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik, tesisat geçişlerinde test edilmiş ve belgelendirilmiş yangın durdurucu sistemlerin kullanımını esas alır. F-A-2164 detayının sunduğu bileşenler ve test referansları bu gerekliliklerle uyumludur. Bununla birlikte, her proje için döşeme kalınlığı, tesisat çapı, kılıf kullanımı gibi değişkenler yeniden değerlendirilerek, üreticinin test edilmiş detaylarındaki sınırlar doğrulanmalı ve saha şartlarının uygunluğu teyit edilmelidir. Doğru seçilmiş ve doğru uygulanmış bir yangın durdurucu sistem, yapısal bütünlüğü destekler, duman ve alev yayılımını sınırlar ve güvenli tahliyeye zaman kazandırır.
Kullanılan Ürün ve Uygulama
Bu detay kapsamında kullanılan başlıca ürünler RectorSeal Biostop 500+, RectorSeal Cast-In Place Device, Biotherm 100 ve Biotherm 200SL’dir. Sistem; betonarme döşemelerden geçen elektrik boruları ve PVC/CPVC boruların etrafında güvenilir bir yangın bariyeri oluşturmayı hedefler. Çözümün kalbinde, döküm sırasında döşemeye yerleştirilen RectorSeal Cast-In Place Device bulunur. Bu cihaz, geçiş noktalarında tutarlı bir açıklık yönetimi sağlayarak, uygulama esnasında ölçüsel kontrolü kolaylaştırır ve arka dolgu ile mastik uygulaması için doğru bir zemin hazırlar.
Yangın durdurucu performans; arka dolgu ve yüzey sızdırmazlığı ile tamamlanır. Arka dolgu malzemesi olarak kullanılan taşyünü, minimum 76 mm kalınlıkta ve 65 kg/m³ yoğunlukta olmalıdır. Bu değerler, yangın sırasında ısı transferine ve duman geçişine karşı dayanımın artırılmasına yardımcı olur. Yüzey sızdırmazlığında iki seçenek öne çıkar: Biotherm 100 ve Biotherm 200SL. Bu ürünler, boşluk çevresinde homojen ve sürekli bir hat oluşturmak üzere uygulanır. Uygulama kalınlığı minimum 6 mm olmalı ve üreticinin önerdiği yüzey hazırlığı ile kürlenme koşulları gözetilmelidir. Biostop 500+ ise proje gereksinimlerine bağlı olarak sistemle birlikte tercih edilen bir yangın durdurucu malzemedir ve yüksek performanslı sızdırmazlığa katkı sağlar.
Ürünlerin birlikte kullanımı; duman ve alev yayılımının sınırlanması, yangın anında bütünlüğün korunması ve tesisat deliği boşluk yönetiminin standardize edilmesi gibi somut avantajlar sunar. Özellikle yoğun insan trafiği ve kompleks teknik altyapı barındıran hastane, otel ve alışveriş merkezi projelerinde; bakım kolaylığı, tutarlı detay tekrarı ve performans güvencesi açısından bu sistem tercih edilmektedir. Uygulama, sahada ölçü farklılıklarını en aza indirir; Cast-In Place Device’ın sağladığı stabil geometri sayesinde taşyünü arka dolgunun sıkı ve kesintisiz yerleştirilmesini kolaylaştırır.
Bu sistem ASTM E814 ve UL 1479’a göre UL tarafından test edilmiştir. Ürün seçiminde ve detaylandırmada; betonarme döşeme kalınlığı, tesisat çapı, tesisatın cinsi (elektrik borusu, PVC veya CPVC) ve saha koşulları göz önüne alınmalıdır. Üreticinin test edilmiş detaylarında tariflenen kurallara uymak, F120 hedefini karşılamada belirleyicidir. Sonuç olarak; RectorSeal Cast-In Place Device, Biostop 500+ ve Biotherm 100/200SL ile oluşturulan çözüm, doğru kurulum ve denetimli uygulama ile yüksek sızdırmazlık ve güvenlik seviyesi sunar, yönetmelik uyumluluğunu destekler ve yaşam güvenliğine doğrudan katkı sağlar.
Bu Detay Neden Uygulanmalıdır?
-
İnce Döşemelerde (64 mm) Eşit Termal Yalıtım (F=2 Hr / T=2 Hr / F120-T120): İnce kesitli beton plaklar (64 mm / 2,5 inç) yangın esnasında ısıyı üst yüzeye çok hızlı transfer eder. UL F-A-2164 detayı, 64 mm döşemede dahi F derecesine tam eşit T=2 Saat termal yalıtım performansı sağlar. Yangın Durdurucu Betonarme Rezervasyonu içerisindeki yüksek genleşmeli intümesan katman ve 76 mm mineral taşyünü, plastik boru erise dahi üst yüzey sıcaklığının kritik sınırları aşmasını engeller.
-
İkili Tesisat Geçişi ve Karot Maliyetini Sıfırlama: Tek bir rezervasyon gövdesinden 2 ayrı 50 mm PVC boru veya elektrik konduitinin geçebilmesi, döşemede açılacak delik sayısını yarıya indirir. Kalıp aşamasında çakılan sistem sonradan donatı kesilmesini, karot vibrasyon çatlaklarını ve şantiyede fazladan işçilik maliyetlerini ortadan kaldırır.
-
Akredite Su Yalıtımı (Class 1 W-Rating): Islak hacimler, banyolar ve şaft tabanlarından geçen 50 mm elektrik ve drenaj hatlarında su sızıntıları alt kata ciddi zararlar verir. Detayın tescilli Class 1 W-Rating su geçirimsizlik kabiliyeti, olası su taşmalarının alt kattaki asma tavan ve elektrik sistemlerine ulaşmasını kesin olarak önler.
Uygulanmamasının Sonuçları Ne Olur?
-
Hızlı Yangın Atlama ve Termal Köprü Oluşumu: 64 mm kalınlığındaki ince döşemelerde intümesan cihaz kullanılmadığında, 50 mm plastik borular yangın anında dakikalar içinde erir. Açılan delik ve ince betonun hızlı ısınması nedeniyle alevler, zehirli duman ve aşırı ısı üst kat kompartımanına transfer olarak binanın düşey yangın tahliye güvenliğini çökerterek felakete yol açar.
-
Yapısal Donatı Zafiyeti ve Su Kaçakları: Şantiyede kalıp aşamasında rezervasyon bırakılmayıp 64 mm gibi ince bir döşemede sonradan karot alındığında döşeme taşıyıcı demirleri kesilir ve yapısal dayanım zayıflar. Su sızdırmazlık sertifikası bulunmayan standart harç dolgularından sızan sular alt kattaki asma tavanları ve elektrik panolarını tahrip eder.
-
Mevzuat İhlali ve Ağır Hukuki Sorumluluk: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” gereğince döşemelerden geçen tüm yanıcı plastik tesisat hatlarının döşemenin yangın mukavemetine (F120) ve sıcaklık transfer sınırına (T120) denk şekilde yalıtılması mecburidir. Akredite sertifikası bulunmayan geçişler sebebiyle iskan ruhsatı ve itfaiye onayları durdurulur, binanın sigorta teminatları geçersiz kalır.
Detay İçeriği Ürünler & Alternatifleri

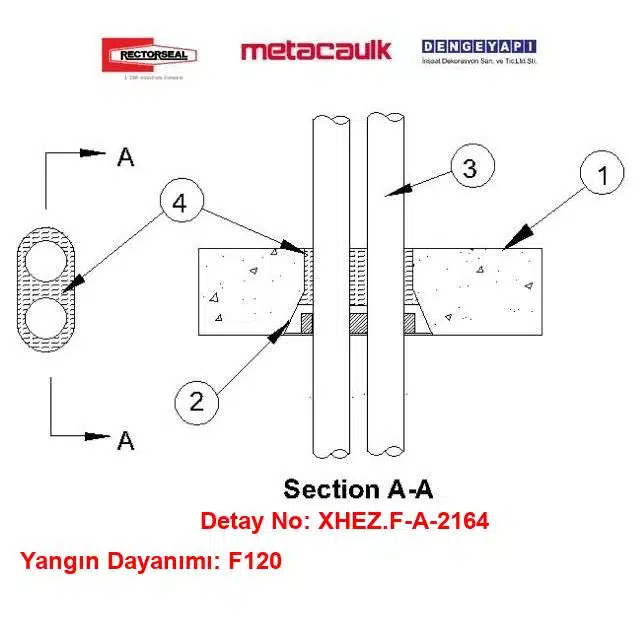

Betonarme Döşeme 50 mm Elektrik Konduiti Yangın Durdurucu — Teknik Bileşenler
1) Döşeme Yapısı
Minimum 64 mm kalınlığında, hafif veya normal ağırlıklı (1600–2400 kg/m³) donatılı betonarme döşeme.
2) Yangın Durdurucu Cihaz
Beton dökümü sırasında montaj talimatlarına uygun şekilde kalıcı olarak gömülen döküm yerinde yangın durdurucu cihaz. Cihaz, döşeme üst yüzeyinden en fazla 89 mm yukarı taşabilir veya üst yüzeyle sıfır olacak şekilde kesilebilir. RECTORSEAL — Biostop veya Rectorseal Cast-In Place Device.
3) Geçiş Yapan Tesisatlar
Yangın durdurucu sistem içinde bir veya iki adet yanıcı boru uygulanabilir. Borular, döşemenin her iki tarafında rijit olarak desteklenecektir. Nominal boru veya boru kanalı çapı en fazla 50 mm (2"). Geçiş yapan tesisatlar ile cihaz ve birbirleri arasında en az 13 mm Tesisat Deliği Boşluğu bırakılacaktır. Aşağıdaki yanıcı boru tipleri kullanılabilir:
3A) Polivinil Klorür (PVC) Boru
Schedule 40 dolu gövdeli PVC veya hücre gövdeli PVC (ccPVC) boru; Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisat sistemlerinde kullanım için.
3B) Klorlu Polivinil Klorür (CPVC) Boru
SDR11 CPVC boru; Kapalı (proses veya besleme) tesisat sistemlerinde kullanım için.
3C) Rijit Yanıcı Boru Kanalı (RNC)
Schedule 40 PVC elektrik boru kanalı.
4) Arka Dolgu Kalıp Malzemesi
Minimum 76 mm kalınlığında, en az 65 kg/m³ yoğunlukta taşyünü; kalıcı kalıp olacak şekilde geçiş yapan tesisat ile cihaz arasındaki Tesisat Deliği Boşluğu içerisine sıkıca yerleştirilecektir. Arka dolgu, döşeme üst yüzeyi ile sıfırda veya cihazın üst yüzeyinden geriye çekilerek, gerekli mastik kalınlığını (Madde 5) karşılayacak biçimde uygulanır.
5) Yangın Durdurucu Malzeme — Yangın Durdurucu Mastik
(Opsiyonel, gösterilmemiştir) Cihazın içinde, cihazın üst yüzeyi ile sıfırda olacak şekilde minimum 6 mm kalınlıkta mastik uygulanır. RECTORSEAL — Biotherm 100, Biotherm 200SL.
Detay Açıklaması
Yangın durdurucu cihaz, özellikle betonarme döşemelerde geçiş yapan tesisatların güvenli bir şekilde monte edilmesine olanak tanır. Bu sistem, hastane, otel ve alışveriş merkezi gibi yüksek sızdırmazlık gerektiren projelerde sıklıkla tercih edilmektedir. Yangın durdurucu cihazın içinde kullanılan taşyünü arka dolgu, minimum 76 mm kalınlığında ve 65 kg/m³ yoğunluğundadır. Bu malzemeler, yangın sırasında ısıya karşı dayanıklılık göstererek, sistemin işlevselliğini artırır.
Yangın durdurucu mastik (Biotherm 100 veya Biotherm 200SL), isteğe bağlı olarak kullanılmakta olup, yangın anında ek bir koruma katmanı sağlar. Yangın durdurucu sistemin uygulanması, yangın anında duman ve alevlerin yayılmasını engelleyerek, yaşam alanlarının güvenliğini artırır. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik ile uyumlu olan bu sistem, yangın güvenliğini sağlamak adına kritik bir öneme sahiptir. Uygulama yapılmadığı takdirde, yangın anında oluşabilecek riskler ve zararlar göz önünde bulundurulmalıdır.
İnce Kesitli Betonarme Döşemelerde F120/T120 Yangın ve Su Güvenliği: UL F-A-2164 Çözümleri
Prefabrik yapılar, modern oteller, konut projeleri ve ticari binalarda mimari yükleri azaltmak amacıyla 64 mm (2-1/2 inç) gibi ince kesitli betonarme döşemeler tercih edilir. Bu döşemelerden katlar arasına sevk edilen 50 mm (2 inç) elektrik konduitleri ve PVC drenaj boruları, yangın esnasında eriyerek döşemede duman geçişi ve yüksek ısı transferi riski üretir. İnce beton plaklarda tam kompartıman güvenliğini korumak; boru eridiğinde boşluğu anında şişerek kapatan, 2 saatlik F ve T dayanımı (F120/T120) sunan ve su geçirimsizliği belgeleyen akredite kalıp içi rezervasyon sistemlerini zorunlu kılar.
Denge Yapı güvencesiyle sunulan RectorSeal UL F-A-2164 sistem detayı, betonarme döşemelerden geçen tekli veya ikili 50 mm plastik boru ve elektrik konduitlerinde 2 saate kadar tam yangın ve termal koruma (F=2 Hr / T=2 Hr) sağlar. Kalıp aşamasında çakılarak beton dökümüyle monolitik bütünleşen RectorSeal Yangın Durdurucu Betonarme Rezervasyonu (Cast-In Place), karot delme ihtiyacını ve taşıyıcı donatı risklerini tamamen sıfırlar. Dahili intümesan mekanizmasıyla eriyen boruları merkezden kilitleyen sistem, Class 1 W-Rating su geçirimsizlik performansı sayesinde ıslak hacim geçişlerinde alt kata su sızmasını da engeller. Projelerinizde denetim süreçlerini kolaylaştıran bu UL sertifikalı çözüm, hafif döşeme sistemlerinde tavizsiz bir yangın ve su güvenliği altyapısı kurar.
Sık Sorulan Sorular
F-A-2164 hangi boru cins ve çaplarında geçerlidir?
F-A-2164, betonarme döşemeden geçen 50 mm (2”) elektrik konduiti/PVC elektrik borusu için tasarlanmıştır. Detay metninde PVC/CPVC boruların da sistem kapsamında olduğundan bahsedilir; ancak diğer boru çapları bu dokümanda belirtilmemiştir. Farklı çap veya malzemeler için, üreticinin test edilmiş detayları ve UL kayıtları proje özelinde mutlaka kontrol edilmelidir.
Bu detayda kaç mm yangın durdurucu mastik uygulanmalıdır?
Bu detayda yangın durdurucu mastik (Biotherm 100 veya Biotherm 200SL) minimum 6 mm kalınlıkta ve kesintisiz bir hat halinde uygulanmalıdır. Mastik, taşyünü arka dolgunun yüzeyini tamamen örterek duman ve alev geçişini engelleyecek sürekliliği sağlamalıdır. Uygulama, yüzey hazırlığı, derz genişliği ve kür şartları için üretici talimatlarına uygun yapılmalıdır.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 için, RectorSeal Cast-In Place Device üretici talimatına uygun konumda monte edilmeli; boşluk içerisine minimum 76 mm kalınlıkta ve 65 kg/m³ yoğunlukta taşyünü arka dolgu sıkı yerleştirilmelidir. Gerekli görülen yerlerde 6 mm kalınlıkta yangın durdurucu mastik uygulanmalıdır. Sistem; ASTM E814 ve UL 1479’a göre UL tarafından test edilmiş şartlarla uyumlu olmalıdır.
Bu detay hangi yapı elemanında kullanılabilir?
Detay, betonarme döşemelerde kullanılmak üzere tasarlanmıştır. Döküm yerinde bırakılan yangın durdurucu cihaz ile elektrik boruları ve PVC/CPVC boruların döşemeden güvenli geçişini sağlar. Kompozit döşeme trapez saclı çözümlerde beton dolgusu ve döşeme kalınlığı, üreticinin test edilmiş detayında tariflendiği gibi karşılanmalı; şaft döşemelerinde de aynı prensipler uygulanmalıdır.
Uygulamada en sık yapılan hata nedir?
En sık hata, taşyünü arka dolgunun 65 kg/m³ yoğunlukta ve en az 76 mm kalınlıkta sıkı yerleştirilmemesi ile mastik kalınlığının 6 mm’nin altına düşmesidir. Ayrıca cihazın döşeme içinde doğru seviyede konumlandırılmaması, tesisat deliği kenarlarında boşluk bırakılması ve üretici talimatlarının izlenmemesi, sistem bütünlüğünü zayıflatır ve hedeflenen F120 performansını riske atar.
Bu detay Türkiye Binaların Yangından Korunması Hakkında Yönetmelik ile uyumlu mudur?
Evet. Geçiş yapan tesisatlar için bu çözüm, ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Yönetmelik, tesisat geçişlerinde bu tür uluslararası standartlara göre belgelenmiş yangın durdurucu sistemlerin kullanılmasını şart koşar. F120 hedefli betonarme döşeme uygulamalarında bu detay yönetmelik uyumluluğunu destekler; saha uygunluk kontrolü yine de yapılmalıdır.
F-A-2164 kodu ne anlama geliyor?
F-A-2164, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Betonarme Döşeme · geçiş tipi: Yanıcı Boru, Kondüit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
