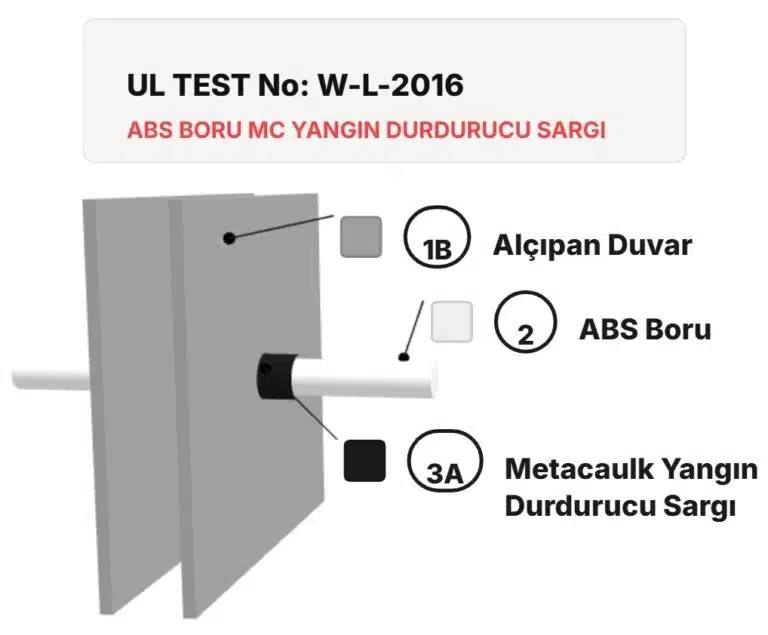

Şaft Duvarı Geçen ABS Boru için Yangın Yalıtımı W-L-2016
Şaft Duvarı Geçen PVC Boru için Yangın Yalıtımı, Detay No: W-L-2016, yangın güvenliği alanında kritik bir çözümdür.
Bu detayda kullanılan sistem, F120 yangın dayanımlı alçıpan duvar konstrüksiyonunu temel alır. Alçıpan duvar, ahşap veya çelik kanallı dikmelerden oluşmakta olup, ahşap dikmeler nominal 50 x 100 mm boyutunda ve 400 mm aralıklarla, çelik dikmeler ise minimum 89 mm derinlik ve maksimum 600 mm aralıklarla monte edilir. Alçıpan plakalar en az 16 mm kalınlığında ve 1.22 m genişliğinde olup, maksimum tesisat deliği çapı 76 mm (3 inç) ile sınırlandırılmıştır.
Sistem içinde nominal 50 mm çapında Schedule 40 hücresel veya katı çekirdekli ABS boru kullanılır. Bu boru drenaj, atık ya da havalık sistemlerinde yer alır ve duvar montajının iki tarafında rijit desteklerle sabitlenir.
Yangın durdurucu sistem, borunun dış çevresine sıkıca sarılan nominal 6 mm kalınlığında ve 50 mm genişliğinde intumesan yangın durdurucu sargıdan oluşur. Bu sargı, duvar yüzeylerinden 3 mm taşacak şekilde boşluk içine yerleştirilir ve bant, tel veya bağ teli ile sabitlenir. Kullanılan yangın durdurucu malzeme, RectorSeal markasının Metacaulk Sargı ürünüdür. Bu ürün UL tarafından test edilmiş ve onaylanmıştır. Detay No: W-L-2016, özellikle şaft duvarı geçen PVC boruların yangına karşı korunmasında etkin bir çözüm sunmakta ve 120 dakika yangın dayanımı sağlamaktadır. Bu detay aynı zamanda uygulama şartları ve malzeme uyumluluğu açısından standartlara uygun yapı sistemlerini içermektedir. Şaft Duvarı Geçen PVC Boru için Yangın Yalıtımı, yangın güvenliği gereksinimlerinde kritik bir referans noktasıdır.
Detay No: W-L-2016
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 6 mm.
Detay Nevii: ABS Boru Geçişi
Geçilen Yapı Elemanı: Duvar
Yapı Elemanı Tipi: Alçıpan Duvar
Onay Tarihi: 28/07/2009
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit
Geçen Boru / Çapı: ABS Boru 50 mm
Yangın Dayanımı: 120 Dakika
ABS Boru Geçişi
Bu sistem, F120 yangın dayanımlı konstrüksiyonlu alçıpan duvarlarda, üreticisinin test edilmiş detayındaki malzeme ve uygulama yöntemi esas alınarak geçiş yapan nonmetal borular için kullanılır. Türkiye'nin Binaların Yangından Korunması Hakkında Yönetmeliği ve ASTM E814 ile UL 1479 standartlarına uygun olarak uygulanmalıdır. Uygulanmadığı durumlarda, yangın yayılımı ve duman sızıntısı oluşabilir, yangın direnç sınırları aşılır ve bu durum yangın yayılımı ile birlikte can güvenliği açısından ciddi risk oluşturur.

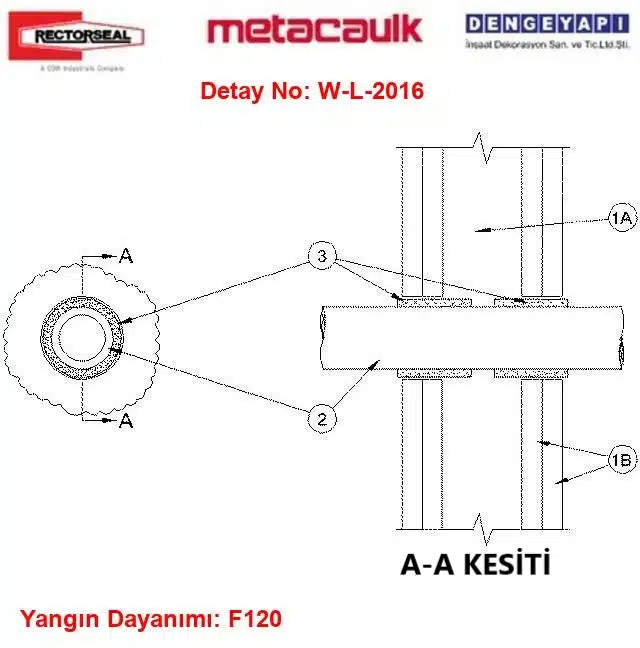

1) Alçıpan Duvar
F120 yangın dayanımlı konstrüksiyonlu alçıpan duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulmalı ve aşağıdaki yapı özelliklerini içermelidir:
1A) Dikmeler
Duvar konstrüksiyonu ahşap veya çelik kanallı dikmelerden oluşacaktır. Ahşap dikmeler nominal 50 x 100 mm (2 x 4 inç) keresteden, 400 mm (yaklaşık 400 mm) aralıklarla merkezden merkeze monte edilecektir. Çelik dikmeler minimum 89 mm (3 inç) derinliğinde ve maksimum 600 mm (24 inç) aralıklarla monte edilecektir.
1B) Alçıpan Plaka
Alçıpan kalınlığı en az 16 mm (5/8 inç) olup; 1.22 m (4 ft) genişlikte, kare veya konik kenarlı olacaktır. Alçıpan tipi, kalınlığı, kat sayısı ve yerleşimi üreticisinin test edilmiş detayında belirtildiği şekilde uygulanacaktır. Maksimum tesisat deliği çapı 76 mm (3 inç) olarak sınırlandırılmıştır.
2) Geçiş Yapan Tesisat Elemanı
Yangın durdurucu sistem içinde merkezde tek bir yanıcı boru yer alacaktır. Boşluk içeriği nominal 8 mm (5/16 inç) olmalıdır. Boru duvar montajının iki tarafında rijit destekle sabitlenmelidir. Kullanılacak yanıcı boru tipi ve boyutları aşağıdaki gibidir:
2A) Yanıcı Boru
Nominal 50 mm (2 inç) çapında (veya daha küçük) Schedule 40 hücresel ya da katı çekirdekli ABS boru olup, drenaj, atık veya havalık sistemlerinde kullanılacaktır.
3) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdaki malzemeleri içermelidir:
3A) Yangın Durdurucu Sargı
Borunun dış çevresine sıkıca sarılmış nominal 6 mm kalınlıkta ve 50 mm genişliğinde intumesan yangın durdurucu sargı kullanılacaktır. Sargı, duvar yüzeylerinden 3 mm (1/8 inç) taşacak şekilde boşluk içerisine yerleştirilecektir. Sargı bant, tel veya bağ teli ile sabitlenecektir. Üretici: RECTORSEAL — Metacaulk Sargı.
Şaft Duvarı Geçen ABS Boru için Yangın Yalıtımı W-L-2016
Metacaulk Yangın Durdurucu Sargı Bandaj, yangın dayanımı gerektiren alanlarda korkuluk görevi gören kritik bir yangın yalıtım ürünüdür. Bu ürün, özellikle Detay No: W-L-2016 kapsamında kullanılan ve şaft duvarı geçen PVC boru için yangın yalıtımı sağlayan sistemlerin temel bileşenidir.
Metacaulk sargı, borunun dış çapına sarılan ve nominal 6 mm kalınlığında, 50 mm genişliğinde intumesan malzemeden yapılmıştır. Bu özel malzeme yangın anında genleşerek boru çevresinde etkili bir yangın bariyeri oluşturur. Böylece yangının yayılması önlenir ve sistem 120 dakika boyunca yangına dayanıklılık sağlar. Ürün, ABD menşeli RectorSeal tarafından üretilmekte ve Underwriters Laboratories (UL) test laboratuvarlarında test edilip onaylanmıştır. Metacaulk Yangın Durdurucu Sargı Bandaj, sadece yüksek performanslı yangın direnci sunmakla kalmaz aynı zamanda kolay uygulanabilirlik avantajı da sağlar. Yanıcı boruların alçıpan duvar gibi F120 yangın dayanımlı yapı elemanlarından geçen bağlantılarında tercih edilir. Ürün, yangın güvenliği standardları ve yönetmeliklerine uygunluğu ile projelerde güvenle kullanılabilir. Detay No: W-L-2016 ile uyumlu olarak kullanılan bu sargı bandaj, yangın durdurucu sistemlerin vazgeçilmezidir ve şaft duvarı geçen PVC veya ABS borular için optimum koruma sağlar.
